制图 期中试题

工程制图期中考试试卷
一、已知A 点（10，10，15）；点B 距离投投影面W 、V 、H 分别为20、15、5；点C 在点A 左方10，前方10，上方5，作出A 、B 、C 的三面投影。

（12分）
二、试在已知直线AB 上取C 、D 、E 三点，使C 点与W 面相距25mm ，D 点与V 、H 面等距，AE:EB=3:1。

（12
分）
a ’
b ’a
b
a ”
b ”
三、先判别两交叉直线重影点的可见性，再据此说出两条直线的上下、前后、左右位置关系。

（12分）
AB直线位于CD直线之、、。

四、完成平面五边形的水平投影，并在该五边形所在平面上取一点F，使之与H面相距20mm，与V面相距30mm。

（12分）
五、求平面ABC 与直线DE 的交点F ，平面GHI 与平面JKL 的交线MN ，并进行可见性判别。

（12分）
六、画出五棱柱被正垂面所截切后的投影，并作出立体表面上点A 、B 、C 的另两个投影。

（12
分）
七、已知立体表面上的点A、B|、C的一个投影，求作各点的其它投影。

（12分）
八、试完成立体被截切后的水平投影与侧面投影。

（16分）。

高一第二学期期中制图考卷一、选择题（每题2分，共20分）A. 直尺B. 圆规C. 三角板D. 比例尺A. 1:10B. 10:1C. 1:100D. 100:1A. 实线B. 虚线C. 点画线D. 双点画线A. LINEB. CIRCLEC. RECTANGLED. POLYGONA. 正投影B. 透视投影C. 斜投影D. 平行投影A. B. C. D.A. PhotoshopB. CorelDRAWC. IllustratorD. AutoCADA. ϕB. ∮C. SD. RA. 实线B. 虚线C. 点画线D. 双点画线A. 1:100B. 100:1C. 1:10D. 10:1二、填空题（每题2分，共20分）1. 制图的基本要素包括图线、________、________、________和________。

2. 在AutoCAD中，绘制直线命令的英文缩写是________，绘制圆命令的英文缩写是________。

3. 在机械制图中，尺寸标注的三要素是________、________和________。

4. 制图中的投影方法有________、________和________。

6. 电路图中的基本元件包括________、________、________和________。

三、简答题（每题10分，共30分）1. 简述制图的基本步骤。

2. 请解释正投影、透视投影和斜投影的区别。

3. 在AutoCAD中，如何设置图层和线型？四、绘图题（共30分）尺寸：长20cm，宽15cm，高10cm。

要求：女装，连衣裙，圆领，短袖，裙长80cm，胸围90cm。

一、选择题答案1. C2. B3. A4. C5. A6. A7. C8. A9. C10. A二、填空题答案1. 文字、符号、箭头、比例尺、栏2. LINE, CIRCLE3. 尺寸线、尺寸界线、尺寸数字4. 正投影、透视投影、斜投影5. 墙、门、窗6. 电阻、电容、电感、开关7. 领口、袖口、裙摆8. 直径、半径、球9. 剖面线、中心线、虚线10. 50三、简答题答案1. 制图的基本步骤包括：明确绘图任务、准备绘图工具和材料、绘制草图、绘制正图、标注尺寸和符号、检查和修改、完成图样。

《机械制图》期中试卷姓名分数.一、填空题（每空１分，共26分）１．工程常用的投影法分为两类和，其中正投影法属于投影法。

２．机件的真实大小以图样上所标注的尺寸数值为依据与及无关。

３．标注尺寸的三要素包括、和。

４．三视图的投影规律、、。

５．与一个投影面垂直，而与其他两个投影面的平面，称为投影面的，具体又可分为、、。

６．当直线（或平面）平行于投影面时，其投影，这种性质叫性７．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫８．左视图是由向投射所得的视图，它反映形体的和方位，即方向。

二、选择题(每题２分，共20分)１．在图纸上必须用画出图框Ａ．细实线Ｂ．细点画线Ｃ．粗实线Ｄ．虚线２字体的宽度约等于高度的()Ａ．1/2 Ｂ．2/3 Ｃ．1/2Ｄ．3/43．用作指数的数字，一般采用的字体Ａ．原来字体Ｂ．大一号Ｃ．小一号Ｄ．长仿宋体４．过渡线应用线型Ａ．粗实线Ｂ．细点画线Ｃ．波浪线Ｄ．细实线５．比例是．Ａ．图样中图形与其实物相应要素的线性尺寸之比Ｂ．实物与图形中图形相应要素的线性尺寸之比Ｃ．实物与图样中图形相应要素的尺寸之比Ｄ．图形中图形与实物相应要素的尺寸之比６．下列有关三视图与物体的方位关系的描述正确的是（）Ａ．主视图反映物体的左、右、前、后Ｂ．左视图反映物体的上、下、前、后Ｃ．俯视图反映物体的左、右、上、下Ｄ．上述说法都不正确７．下列有关三视图间的对应关系的描述错误的（）Ａ．主视图和俯视图之间长度相等Ｂ．主视图和左视图之间高度相等Ｃ．左视图和俯视图之间宽度相等Ｄ．以主视图为准，俯视图在它的下面，左视图在它的左面８．在三视图中左视图的右边是物体的投影Ａ．前面Ｂ．后面Ｃ．左面Ｄ．右面９．点Ａ（x,y,z）到Ｖ面的距离是（）Ａ．X Ｂ．Y Ｃ．Z Ｄ．010．垂直面在垂直于该投影面的投影为（）Ａ．相似面Ｂ．真实面Ｃ．积聚线Ｄ．积聚点三、作图题１.已知正六边形的对角距为６０，绘制正六边形（保留作图线）（６分）２.已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

《机械制图》期中试卷班级_________ 姓名______ 得分____一、填空题(本大题每空1分，共15分)1、比例是指_________与_________相应要素的线性尺寸之比。

2、尺寸三要素是：_________、_________、尺寸数字。

3、斜度是_________对_________的倾斜程度。

4、侧垂线与H面_________，与V面_________侧平线与H面_________，与V面_________。

（垂直、平行、倾斜）5、当线段平行于投影面时，得到的投影反映_________，具有_________性。

6．尺寸标注中的符号：R表示，φ表示，Sφ表示，二、选择题（本大题5个小题，每小题2分，共10分）1、当表达对象的尺寸较大时，应采用( )绘制图样。

A.原值比例B.放大比例C.缩小比例D.局部缩小比例2、5︰1为( )比例。

A.原值比例B.放大比例C.缩小比例D.没有比例3、已知点M的坐标为(20，15，0) 则M点属于( )。

A.V面上的点B.H面上的点C.W面上的点D.一般空间点4、图样上所注的尺寸，为该图样所示机件的（），否则应另加说明。

A．留有加工余量尺寸 B．最后完工尺寸 C．加工参考尺寸 D．有关测量尺寸5、在三视图中，左视图反映物体的( )。

A.上下方位B.前后方位C.左右方位D.上下前后方位三、作正五边形，外接圆大小为Φ50。

（10分）四、圆弧连接，外切连接，半径R已知。

（保留作图痕迹，10分）R五、点的投影。

（共10分）1、已知A点的两个投影，试画出其第三投影。

（3分）2、已知A点坐标（30，15，20），且B点在A点之右20，之后15，之下10，作出A、B点的三面投影（7分）六、求下列直线的第三投影，并说明直线是何种位置直线。

（10分））七、求作第三投影，并说出平面的名称。

（10分）平面ABCD与V面平面ABCD与H面平面ABCD与W面平面ABCD是面平面ABCD 实形。

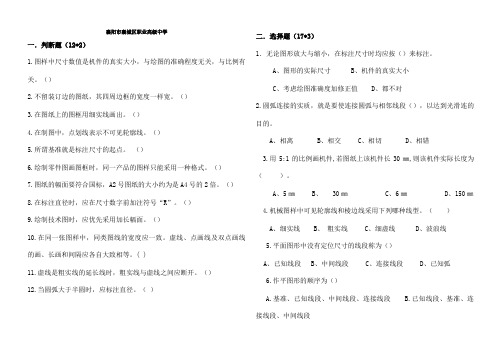

襄阳市襄城区职业高级中学一．判断题（12*2）1.图样中尺寸数值是机件的真实大小，与绘图的准确程度无关，与比例有关。

（）2.不留装订边的图纸，其四周边框的宽度一样宽。

（）3.在图纸上的图框用细实线画出。

（）4.在制图中，点划线表示不可见轮廓线。

（）5.所谓基准就是标注尺寸的起点。

（）6.绘制零件图画图框时，同一产品的图样只能采用一种格式。

（）7.图纸的幅面要符合国标，A2号图纸的大小约为是A4号的2倍。

（）8.在标注直径时，应在尺寸数字前加注符号“R”。

（）9.绘制技术图时，应优先采用加长幅面。

（）10.在同一张图样中，同类图线的宽度应一致。

虚线、点画线及双点画线的画、长画和间隔应各自大致相等。

( )11.虚线是粗实线的延长线时，粗实线与虚线之间应断开。

（）12.当圆弧大于半圆时，应标注直径。

（）二．选择题（17*3）1．无论图形放大与缩小，在标注尺寸时均应按（）来标注。

A、图形的实际尺寸B、机件的真实大小C、考虑绘图准确度加修正值D、都不对2.圆弧连接的实质，就是要使连接圆弧与相邻线段（），以达到光滑连的目的。

A、相离B、相交C、相切D、相错3.用5:1的比例画机件,若图纸上该机件长30㎜,则该机件实际长度为（）。

A、5㎜B、 30㎜C、6㎜D、150㎜4.机械图样中可见轮廓线和棱边线采用下列哪种线型。

（）A、细实线B、粗实线C、细虚线D、波浪线5.平面图形中没有定位尺寸的线段称为（）A、已知线段B、中间线段C、连接线段D、已知弧6.作平图形的顺序为（）A.基准、已知线段、中间线段、连接线段B.已知线段、基准、连接线段、中间线段C.基准、连接线段、中间线段、已知线段D.基准、已知线段、连接线段、中间线段7.在绘制图样中两圆弧内连接时，找连接弧圆心为（）A.半径相减B.半径相加C.半径相乘D.半径相除8.产品用放大一倍的比例绘图，在标题栏比例项中应填（）A.放大一倍B.1*2C.2/1D.2：19.圆锥体高度为40mm底圆半径为10mm，则该圆锥的锥度为( )。

《建筑制图》期中考试试题1.《房屋建筑制图统一标准》（GB/T50001-2001 ）中规定，图纸幅面的规格有（）种。

（）A.4B.5（正确答案）C.6D.82.关于图纸标题栏说法不正确是（）。

A.标题栏的边长有200mm或240mm两种尺寸B.标题栏可分五个区C.标题栏设在图样的右下角或下部D.标题栏设在图框线外侧（正确答案）3.图线的宽度有粗线、中粗线和细线三种，他们的线宽比例为（）A.1： 2： 4B.2： 4： 1C.4： 2： 1（正确答案）D.2：1：44.国家标准所规定的线型有（）种。

A.10B.12C.14（正确答案）D.165.不是国家标准规定的文字的高度是（）mm.（）A.3（正确答案）B.5C.7D.106.长仿宋体汉字的号数是指（）A.字体的宽度B.字体的高度（正确答案）D.字体宽高比值C.字体高宽比值7.采用1:5的比例绘制一个直径为40mm的圆时，其绘图直径为（）mm.（）A.C8（正确答案）b.doc.ei60D.©2008.用1:200的比例作图时，若实际长度为50m，则图样上标注的尺寸数字为（）A.250mmB.2.5mC.10000mmD.50000mm（正确答案）9.国家标准规定尺寸线（）A.可用轮廓线代替B.可用轴线代替C.可用中心线代替D.不可用任何图线代替（正确答案）10.图样上尺寸数字代表的是（）A.图样上线段的长度B.物体的实际大小（正确答案）C.随比例变化尺寸D.图线乘比例的长度11.中心投影法是投射线（）的投影法。

（）A.相互平行B.相互垂直C.相互倾斜D.相交一点（正确答案）12.三面正投影图是用（）绘制的。

（）A.正投影法（正确答案）B.斜投影法C.中心投影法D.轴测投影法13.在三面正投影图中正立面图反映形体的（）A.长度和宽度B.长度和高度（正确答案）C.宽度和高度D.空间角度14.展开三面正投影图说法正确的是（）A.H面保持不动B.W面保持不动C.H面绕OX轴向下旋转90° （正确答案）D.W面绕OZ轴向左旋转90°15.空间点入到（）的距离等于空间点A的x坐标。

一、选择题（将答案填入答题区表格中）1 工程图样采用不同比例绘制时其大小不变的是（）A线宽B图样大小C尺寸数字D图例2 下列能反映物体实形的投影是（）A中心投影B正投影C斜投影D轴测投影3 《房屋建筑制图统一标准》（GB\T50001--2001）所规定的线型有（）种 A 10 B 11 C 13 D 144 球半径的尺寸标注时，应在尺寸数字前加（） A SR B SR= C SDD SD=5 《房屋建筑制图统一标准》（GB\T50001--2001）于（）发布 A 1998 B 1999 C 2000 D 20016 下面关于w面上点的坐标说法对的是（）A x坐标为0B y坐标为0C z坐标为0D xy坐标为07 下列不属于工程汉字字号的是（）A 3.5B 7C 14D 158 建筑标准中规定图纸幅面的代号有（）种A 4B 5C 6D 79 根据图标规定，每张图纸在图框线内必须绘制（）A 会签栏B 图标C 对中标志D米制尺度10 下列立体的母线是曲线的是（）A球B圆柱C圆台D圆锥11图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为（）。

A、0.25B、0.5C、0.75D、0.1512点在直线上，点的投影仍在直线的投影上，这是正投影的（）。

A、积聚性B、平行性C、从属性D、定比性13工程制图中绘制图样的主要方法是（）。

A、斜投影法B、正投影法C、中心投影法D、以上都不正确14图幅代号为A3的图框尺寸（单位：mm）为：（）A.210×297B.297×420C.420×594D.594×84115投影可以分为两大类，中心投影和（）。

A.平行投影B.垂直投影C.水平投影D.正面投影二判断题（将答案填入答题区表格中）1 比例是指图形与物体相对应的线性尺寸比（）2 单式曲线板是用来画简单的曲线的（）3 所有图幅即可立式摆放又可横式摆放（）4 工程汉字的最小字号为2.5号（）5 点的投影一定是点，线的投影一定是线（）6 平行投影反应物体实形，中心投影不反应物体实形（）7 丁字尺是由尺头和尺身组成（）8 工程图样中的尺寸数字，与选择的比例无关（）9 对中标志应画在图框线的中点处（）10 圆规与分规的作用是画圆的工具（）11 图纸的短边置于垂直方向的为横式图幅（）12 用圆规画圆时，应将钢针与铅芯调至等长位置（）13相互平行的图线中，其最小间距是0.7mm （）14写长仿宋体的要领是“满锋匀劲”（）15比例宜注写在图名的右侧，字的基准线取平（）16一般位置直线的投影不反映直线对投影面倾角的真实大小。

博野职教中心2007—2008学年第二学期期中考试
机械制图试题
班级姓名学号分数
一、填空题（每空1分，共22分。

）
1、零件图包括、、
和等四项内容。

2、一张完整的装配图应具备四项内容：分别是、
、
3、断面图可分为重合断面和移出断面，重合断面的轮廓线用线绘制，移出断面的轮廓线用线绘制。

4、当机件上某些局部细小的结构在视图上表达不够清楚又不便于标注尺寸时，可将该部分结构用大于原图形所采用的比例画出，这种图形叫
5、螺纹的结构要素为、、
、
6、在直齿圆柱齿轮的基本参数齿数、模数、齿形角、传动比和中心距中，能表征齿轮承载能力的有和两个。

7、装配图中需要标注的尺寸有、、
、和其它重要尺寸五大类。

二、解释含义（每题3分，共9分）
1、解释标记M20×1.5LH-5g6g的含义：
2、普通螺纹，粗牙，大径φ24mm,螺距3mm，右旋，螺纹公差带代号：中径、大径均为6H，写出螺纹标记
3、滚动轴承的代号6210的含义是：内径为，轴承类型为三、名词解释（每小题3分，共9分）
1、断面图：
2、零件图：
3、装配图：
四、识别螺纹连接图中的错误，在轴线处画出正确的图形。

(15分)
五、画出指定位置的移出断面图。

(15分)
六、指出零件长、宽、高方向尺寸的主要基准（用▲表示10分）七、已知直齿圆柱齿轮m=5，z=14，计算该齿轮的分度园、齿顶圆和齿根圆的直
径。

用1：1完成下列两视图。

(14分)
八、判断题（对的画√，错的画×。

每题2分，共6分）。

中专制图考试题及答案一、选择题（每题2分，共20分）1. 以下哪个选项不是制图的基本原则？A. 比例B. 尺寸C. 颜色D. 角度答案：C2. 制图时，图纸的标题栏通常位于图纸的哪个位置？A. 左上角B. 右下角C. 右上角D. 左下角答案：A3. 在绘制平面图时，以下哪个元素是不需要表示的？A. 墙体B. 门窗C. 家具D. 照明设备答案：C4. 制图时，以下哪个单位不是长度单位？A. 毫米B. 厘米C. 米D. 千克5. 以下哪个软件不是用于制图的？A. AutoCADB. PhotoshopC. SketchUpD. SolidWorks答案：B6. 在制图过程中，以下哪个步骤不是必要的？A. 草图设计B. 尺寸标注C. 颜色填充D. 细节完善答案：C7. 制图时，以下哪个符号用于表示中心线？A. 虚线B. 点划线C. 实线D. 双线答案：B8. 在制图时，以下哪个术语用于描述图的比例？A. 尺度B. 比例尺C. 尺寸D. 单位答案：B9. 以下哪个选项不是制图时常用的线条类型？B. 细线C. 点线D. 曲线答案：D10. 在制图时，以下哪个步骤是最后进行的？A. 草图设计B. 尺寸标注C. 细节完善D. 审核图纸答案：D二、填空题（每题2分，共20分）1. 在制图时，图纸的尺寸通常以_________（毫米/厘米/米）为单位。

答案：毫米2. 制图时，图纸的标题栏应包含图纸名称、比例、_________（日期/制图者/审核者）等信息。

答案：制图者3. 在绘制平面图时，墙体的厚度通常用_________（粗线/细线/点线）表示。

答案：粗线4. 制图时，图纸的比例尺是指图纸上的距离与实际物体距离之间的_________（比例/尺寸/关系）。

答案：比例5. 在制图过程中，尺寸标注应清晰、准确，且应使用_________（毫米/厘米/米）作为单位。

答案：毫米6. 制图时，图纸的标题栏应位于图纸的_________（左上角/右下角/右上角/左下角）。

电子工程制图期中试卷一、填空题1、常用的图线有七种分别是：________、________、________、________、双折线、__________、________、双点划线。

2、一个完整的尺寸包括：________、________（包括箭头）、________（包括符号）。

3、标注圆的直径时在尺寸数字前加注符号_______，标注圆弧半径时，在尺寸数字前加注符号__________，标注球面直径或半径时，在尺寸数字前加注符号_________或__________。

4、主视图反映物体的________和高度，俯视图反映物体的_________和________，左视图反映物体的_________和_________。

5、三视图的投影规律可以概括为__________、__________、 __________。

6、在三面投影体系中，三个投影面分别简称是__________、__________、__________、用字母表示是__________、__________、_________，三个投影面的交线称为__________，三条交线的交点称为__________。

7、当平面平行于投影面时，投影反映__________性；当平面垂直于投影面时，投影反映__________性；当平面倾斜于投影面时，投影反映_________性。

8、在棱柱表面上，作点的投影可利用点的__________性作图。

9、组合体的组合方式有__________方式和__________方式。

10、组合体视图上所标注的尺寸应做到正确、_______、_______。

11、选择组合体视图时，要求主视图能较多地表达物体的_______和_______。

12、当截平面与圆柱轴线平行时，其截交线形状为_______；当截平面与圆柱轴线垂直时，其截交线形状为_______；当截平面与圆柱轴线倾斜时，其截交线形状为_______。
