四川-室内排水管道及配件安装工程检验批质量验收记录 SG-A013

水电安装工程竣工验收（管理资料）一．技术及安全交底二．消防审图意见书三．建筑防雷设施检查记录四．特殊工种上岗登记表一．图纸会审纪要及工程变更联系单二．水电审图意见记录三．材料合格证、检验报告汇总表四．隐蔽工程检查记录五．给水管道强度及严密性试验记录六．给水管道清洗消毒记录七．水箱满水试验记录八．消防试射试验记录九．排水管道灌水试验记录十．排水管道通水试验记录十一．排水管道通球试验记录十二．绝缘电阻测试记录十三．接地电阻测试记录十四．吊扇吊钩承载拉力试验记录十五．电气照明器具通电安全检查记录十六．避雷支架承载拉力试验记录十七．分部、分项工程验收记录给排水：SG-022 给排水分部工程质量验收记录SG-024给水管道及配件安装分项工程质量验收记录SG-024室内排水管道及配件安装分项工程质量验收记录SG-024雨水管道及配件安装分项工程质量验收记录SG-024室内热水管道及配件安装分项工程质量验收记录SG-A012给水管道及配件安装工程检验批质量验收记录SG-A015室内排水管道及配件安装工程检验批质量验收记录SG-A016雨水管道及配件安装工程检验批质量验收记录SG-A017室内热水管道及配件安装工程检验批质量验收记录电气工程：SG-022 建筑电气分部工程质量验收记录SG-024电缆桥架和桥架内电缆敷设安装分项工程质量验收记录SG-024电线、电缆导管和线槽敷设安装分项工程质量验收记录SG-024电线、电缆穿管和线槽敷设安装分项工程质量验收记录SG-024开关、插座、风扇安装分项工程质量验收记录SG-024建筑照明通电试运行分项工程质量验收记录SG-024避雷引下线和变配电室接地干线敷设安装分项工程质量验收记录SG-024建筑物等电位联结分项工程质量验收记录SG-024接闪器分项工程质量验收记录SG-024接地装置安装分项工程质量验收记录SG-A077电缆桥架和桥架内电缆敷设安装工程检验批质量验收记录SG-A079电线、电缆导管和线槽敷设安装工程检验批质量验收记录SG-A080电线、电缆穿管和线槽敷设安装工程检验批质量验收记录SG-A086开关、插座、风扇安装工程检验批质量验收记录SG-A087建筑照明通电试运行检验批质量验收记录SG-A089避雷引下线和变配电室接地干线敷设安装工程检验批质量验收记录SG-A091建筑物等电位联结工程检验批质量验收记录SG-A090接闪器工程检验批质量验收记录SG-A088接地装置安装工程检验批质量验收记录SG-A007接地电阻测试记录SG-A005通水试验记录SG-A038雨水管道灌水试验记录SG-A039污水管道立管通球检查记录SG-A041排水管道灌水试验记录SG-A008绝缘电阻测试记录。

施工单位用表——安装用表指南安装工程用表说明一、此次“指南”再版重印，安装部分新增智能建筑检验用表41张；新增“水”、“电”用表16张；修改原来12张；合并为通用的9章。

二、“分部工程通用表”适于安装各分部工程及专业（如消防、自喷、安防、综合布线）使用，检验验收时应按相关规范填写内容。

三、部分用表需相关专业施工文档支持，如智能用表的消防、安防、综合布线还需专用表格支持。

四、安装工程的其他用表，如：隐蔽验收记录，分项、分部工程验收质量保证体系，材料设备检验，资质审查资料核查及主要功能检验等用表使用本“指南”相关部分用表。

五、智能建筑检测应接《智能建筑工程检测规范》CECS182—2005的内容、方法和评价标准进行，应附相关专业表格以支持子分部工程验收。

六、按《自动喷水、灭火系统施工及验收规范》施工并验收时；质量管理、检验批，隐蔽验收、水压试验，管道冲洗、分项，分部工程验收可使用本《指南》表格，同时应附专业相关表格支持子分部工程验收。

SG－A001(原SG—A050) 管道系统消毒清洗记录四川省建设厅制SG—A001填写说明一、主控项目中：1．室内给水管道的材质必须选用饮用水达到卫生标准的管材。

2．给水系统在交付前用水冲洗，一般用于工作介质为液体的管道内部清洗。

二、一般项目中：1．采用临时管道把要冲洗的管道与供水管网或冲洗用水泵连接起来。

2．冲洗时应完全打开水阀，使管道在能够达到的最大流量下进行冲洗。

流速不小于1.5m／s。

三、检查方法：1．冲洗应连续进行，最后在排水出口用目测进行检查，若排水出口的水色和透明度与入口处的一致，即为合格。

2．检查由部门提供的检测报告。

四、此表也适用于市政工程冷、热水管网吹洗，清洗验收，方法及要求按市政规范。

SG－A002（原SG—A051）阀门试验检查记录四川省建设厅制SG—A002填写说明（阀门强度试验和严密性试验方法及要求）一、阀门试验以每批（同型号、同规格、同一生产厂家）抽查10%，且不少于1个；如有漏、裂等现象应再抽20%；若仍有不合格则应全部试验。

SG-A012给水管道及配件安装工程检验批质量验收记录
一、项目概述
本次验收的项目为SG-A012给水管道及配件安装工程。

该项目位于某小区内，旨在为小区居民提供稳定的供水服务。

该项目涉及到的管道材料、连接件、接口等都应符合相关的国家标准和规定。

二、验收内容
该次验收的内容为SG-A012给水管道及配件安装工程的检验批质量验收记录。

本次验收应根据国家标准和规范的相关要求，对管道及配件进行质量检查。

三、验收标准
本次验收的管道及配件应符合以下要求：
1. 管道材料
应采用PVC-U排水管道，外观无明显变形，表面光滑无裂纹、麻点，无杂质、毛刺、气泡等质量问题。

2. 连接件
应采用专用PVC-U管件，实用性能良好，无破损、变形等质量问题。

3. 接口
应使用焊接连接方式，焊缝牢固，无渗漏现象，无裂纹、气泡等质量问题。

四、验收结果
经过检查，SG-A012给水管道及配件安装工程检验批质量验收合格。

五、质量问题处理
如期发现质量问题，应及时进行标注，并重新进行安装调整，直到达到规范的验收标准为止。

六、验收
该次SG-A012给水管道及配件安装工程检验批质量验收合格，符合国家标准和规范的要求。

SG—A012给水管道及配件安装工程检验批质量验收记录工程名称分项工程名称验收部位施工单位项目负责人专业工长施工班组长施工执行标准及编号《建筑给水排水及采暖工程施工质量验收规范》GB50242-2000质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1、室内给水管道水压试验必须符合设计要求，当设计未注明时，给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa2、给水系统交付使用前必须进行通水试验，并做好记录3、生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

4、室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理埋地管道防腐层材质和结构应符合设计要求一般项目1、管径≤100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应防腐，管径>100mm 的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应两次镀锌2、管道及管件焊接的焊缝表面质量4.2.6条3、管道的支吊架间距4.2.9条4、给水引入管与排水排出管的水平净距≥1m5、室内给水与排水管道平行铺设时，两管间的最小水平净距≥0.5m6、室内给水与排水管交叉铺设时，其垂直净距≥0.15mSG—A012续质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录一般项目7、给水水平管道的坡度2‰ヘ5‰⒏、水平管道纵横方向弯曲钢管每米允许偏差1mm全长25m 以上允许偏差≤25mm塑料管复合管每米允许偏差1.5mm全长25m 以上允许偏差≤25mm铸铁管每米允许偏差2mm全长25m 以上允许偏差≤25mm9、立管垂直度钢管每米允许偏差3mm5m 以上允许偏差≤8mm塑料管复合管每米允许偏差2mm5m 以上允许偏差≤8mm铸铁管每米允许偏差3mm5m 以上允许偏差≤10mm10、成排管段和成排阀门在同一平面上间距允许偏差3mm11、水表外壳距墙表面净距10～30mm12、水表进水口中心标高按设计要求，允许偏差设计给定值允许偏差±10mm共实测点，其中合格点、不合格点，合格点率 %施工单位检查评定结果项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论监理工程师（建设单位项目技术负责人）：年月日四川省建设厅制。

SG－A012给水管道及配件安装工程检验批质量验收记录工程名称分项工程名称验收部位施工单位项目负责人专业工长施工班组长施工执行标准及编号质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1、室内给水管道水压试验必须符合设计要求，当设计未注明时，给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa经水压水压 1.0MPa,观察时间为10min后检查，压降0.02MPa,详见管道工程水压试验表SG_A052Xx层试射试验经旁站检查及验收，符合要求，同意下道工序施工2、给水系统交付使用前必须进行通水试验，并做好记录已全数通水试验，详见通水试验表SG_A0593、生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

给水管道及系统消毒冲洗详见系统消毒冲洗表SG_A0514、室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理埋地管道防腐层材质和结构应符合设计要求一般项目1、管径≤100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应防腐，管径>100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应两次镀锌共实测12点，合格11点，合格点率91.6%，同意下道工序施工。

2、管道及管件焊接的焊缝表面质量4.2.6条3、管道的支吊架间距4.2.9条安装平正、牢固，间距符合要求SG－A012续四川省建设厅制SG一A012填写说明一、本表适用于工作压力不大于1.0MPa的厂区，以及民用建筑群（住宅）小区的给水安装工程的质量检验与验收。

二、检验批的划分：给水管道及配件的安装检查应以楼层（区段）及给水管道系统来划分。

三、主控项目中：1．室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。

检查方法：塑料管给水系统应在试验压力稳压l 小时，压力降不得超过O.05 MPa，然后在工作压力的1.15倍状态下稳压2小时，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。

DBJ04-226-2003室内排水管道及配件安装工程检验批质量验收记录表(表一)GB50242-2002DBJ04-226-2003说 明050201主控项目：1.检查数量：全数检查。

检验方法：满水15min 水面下降后，再灌满观察5min ，液面不降，管道及接口无渗漏为合格。

观察检查。

检查满水灌水试验记录。

2.管道坡度。

为分段数，抽查5%，但不少于5段。

检验方法：水平尺、拉线尺量检查。

3.检查数量：不少于5个伸缩节区间。

检验方法：观察检查。

4.检查数量：全数检查。

检验方法：通球检查，检查通球试验记录。

一般项目：1.检查数量：抽查10%，不少于5处；少于5处，全数检查。

检验方法：观察和尺量检查。

2.支架。

1)金属排水管道上的吊钩或卡箍应固定在承重结构上，固定件间距：横管不大于2m ；主管不大于3m 。

楼层高度小于或等于4m ，主管可安装1个固定件。

主管底部的弯管处应设支墩或采取固定措施。

检验方法：观察和尺量检查。

3.排水通气管道不应与风道或烟道连接，且应符合下列规定： 1)通气管道应高出屋面300mm ，但必须大于最大积雪厚度。

2)在通气管出口4m 以内有门、窗时，通气管应高出门、窗顶600mm 或引向无门、窗一侧。

3)在经常有人停留的平屋顶上，通气管应高出屋面2m ，并应根据防雷要求设置防雷装置。

4)屋顶有隔热层应从隔热层板面算起。

检查数量：全数检查。

检验方法：观察和尺量检验。

4.检查数量：全数检查。

检验方法：观察检查。

5.检查数量：全数检查。

检验方法：观察和尺量检查。

6.检查数量：全数检查。

检验方法：观察和尺量检查。

7.检查数量：全数检查。

检验方法：观察和尺量检查。

8.检查数量：抽查10%，不少于5处；少于5处，全数检查。

检验方法：观察和尺量检验。

9.检查数量：①⑧坐标和标高各抽查10%，但不少于5段；③纵横向弯曲项按系统内直线管段长度每30m 抽查2段，不足30m 不少于1段；④一根立管为一段，两层以上按楼层分段，抽查5%，但不少于10段。

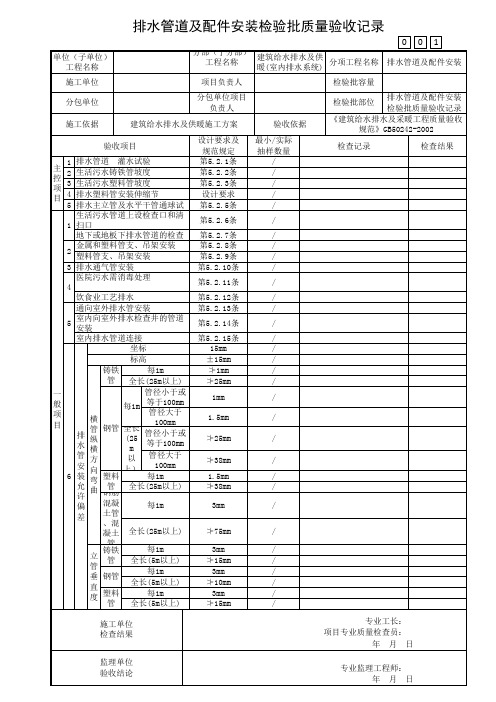

排水管道及配件安装检验批质量验收记录填写说明一、填写依据1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按设计系统、楼层、施工段、单元划分。

三、GB50242-2002规范摘要主控项目5.2.1 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

检验方法：满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。

5.2.2 生活污水铸铁管道的坡度必须符合设计或本规范表5.2.2的规定。

5.2.3 生活污水塑料管道的坡度必须符合设计或本规范表5.2.3的规定。

5.2.4 排水塑料管必须按设计要求及位置装设伸缩节。

如设计无要求时，伸缩节间距不得大于4m。

高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。

检验方法：观察检查。

5.2.5 排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100％。

检查方法：通球检查。

一般项目5.2.6 在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定：1 在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。

如为两层建筑时，可仅在底层设置立管检查口；如有乙字弯管时，则在该层乙字弯管的上部设置检查口。

检查口中心高度距操作地面一般为1m，允许偏差±20mm；检查口的朝向应便于检修。

暗装立管，在检查口处应安装检修门。

2 在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。

当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；若污水管起点设置堵头代替清扫口时，与墙面距离不得小于400mm。

3 在转角小于135°的污水横管上，应设置检查口或清扫口。
