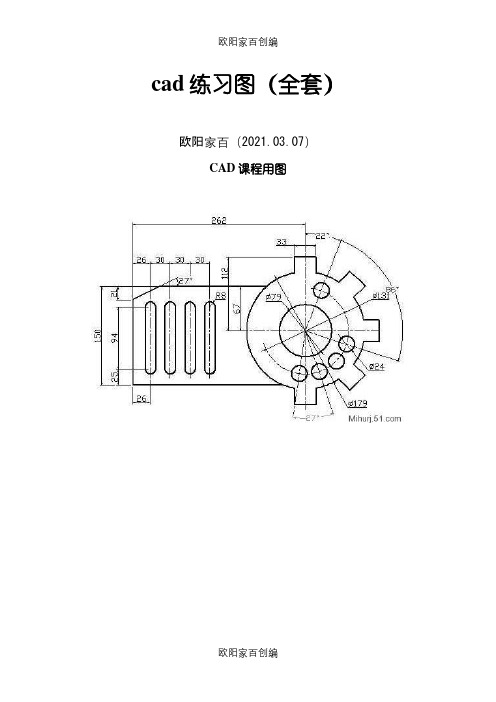

学习CAD制图一定要多练习!CAD练习图纸

cad练习图（全套）
欧阳家百（2021.03.07）
CAD课程用图
CAD机械练习图
1.2.1实习练习图:
1）（2）（3）
4）
（5）
6）（7）（8）
（9）
（11）
（12）
（14）
（26）
1.2.2在完成上面所有小练习题的基础上完成以下两个大图
图1.2.2—1

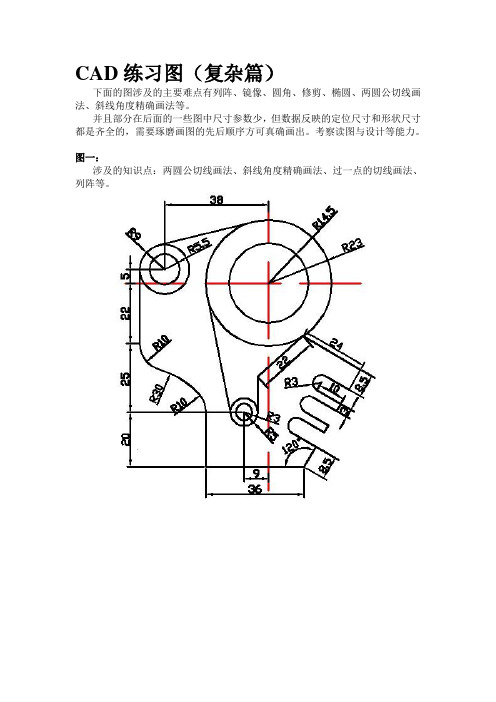

CAD练习图（复杂篇）
下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。

并且部分在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。

考察读图与设计等能力。

图一：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。

图二：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

图三：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

下图涉及的知识点：两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。

并且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。

考察读图与设计等能力。

cad练习图及绘制方法CAD练习图及绘制方法。

CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计、机械设计等领域的设计工具。

对于CAD软件的学习和掌握，练习图的绘制是非常重要的一部分。

本文将介绍CAD练习图的绘制方法，希望能够帮助大家更好地掌握CAD软件的应用。

首先，我们需要选择一个合适的练习图纸。

一般来说，可以选择一些简单的二维图形，比如直线、圆、多边形等作为练习对象。

在选择练习图纸时，可以考虑图形的复杂程度和绘制的难度，逐渐提高练习的难度。

在CAD软件中，绘制直线是最基本的操作之一。

在练习图纸上，我们可以尝试绘制不同长度和角度的直线，熟练掌握CAD软件中的直线绘制命令。

同时，还可以尝试使用CAD软件中的偏移命令，练习在已有直线的基础上绘制平行线或相距一定距离的线段。

除了直线，圆也是CAD软件中常用的绘图元素。

在练习图纸上，我们可以绘制不同半径和位置的圆，熟练掌握CAD软件中的圆绘制命令。

同时，还可以尝试使用CAD软件中的镜像命令，练习绘制关于某条直线对称的圆。

此外，多边形也是CAD软件中常用的绘图元素之一。

在练习图纸上，我们可以尝试绘制不同边数和大小的多边形，熟练掌握CAD软件中的多边形绘制命令。

同时，还可以尝试使用CAD软件中的旋转命令，练习绘制关于某个点旋转的多边形。

在练习CAD绘图的过程中，我们还需要注意一些绘图技巧。

比如，在绘制图形时，可以使用CAD软件中的捕捉功能，确保图形的精准绘制。

同时，可以尝试使用CAD软件中的图层管理功能，将不同类型的图形绘制在不同的图层上，方便后续的编辑和管理。

除了以上提到的绘图元素和技巧，CAD软件中还有很多其他的绘图命令和功能，比如填充、修剪、延伸等，可以在练习图纸上进行尝试和练习。

通过不断地练习和尝试，我们可以更加熟练地掌握CAD软件的应用，提高绘图的效率和质量。

总的来说，CAD练习图的绘制是学习和掌握CAD软件的重要一步。

通过不断地练习和尝试，我们可以更加熟练地掌握CAD软件的各种绘图命令和功能，提高绘图的效率和质量。

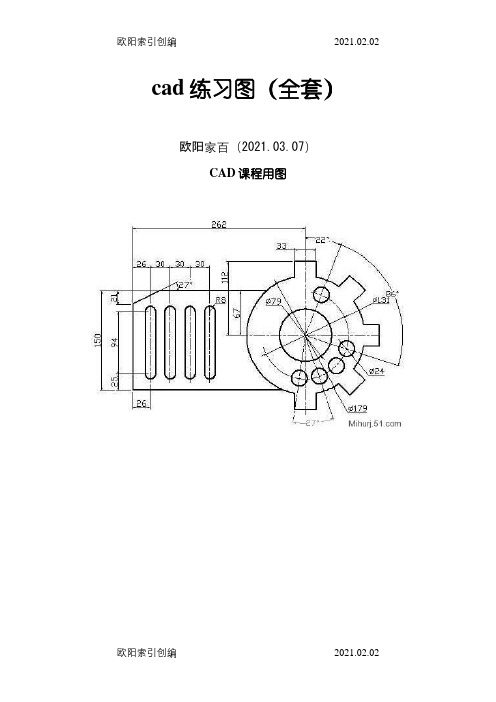

cad练习图（全套）
欧阳家百（2021.03.07）
CAD课程用图
CAD机械练习图
1.2.1实习练习图:
1）（2）（3）
4）
（5）
6）（7）（8）
（9）
（11）
（12）
（14）
（26）
1.2.2在完成上面所有小练习题的基础上完成以下两个大图
图1.2.2—1
CAD练习图（复杂篇）
下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。

并且部分在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。

考察读图与设计等能力。

图一：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。

图二：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

图三：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

下图涉及的知识点：两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。

并且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。

考察读图与设计等能力。

CAD练习图（复杂篇）
下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。

并且部分在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。

考察读图与设计等能力。

图一：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。

图二：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

图三：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

下图涉及的知识点：两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。

并且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。

考察读图与设计等能力。
