100DY45多级离心油泵性能参数表-长沙奔腾泵业

DY85-45×2离心泵,循环水泵,长沙宏力水泵厂热销
DY85-45×2离心泵概述：
DY85-45×2离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6YPa。

DY85-45×2离心泵参数范围：
流量Q 85Y3/h
扬程H 90Y
DY85-45×2离心泵型号说明：
DY85-45×2
“DY”－离心多级水泵
“85”－表示泵的流量（Y3/h）。

“45”－表示泵的单级扬程（Y）。

“2”－表示级数。

DY85-45×2离心泵结构型式：
DY85-45×2离心泵吸入口方向为水平吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

DY85-45×2离心泵旋转方向：
DY85-45×2离心泵从电机端向泵看为顺时针方向旋转。

DY85-45×2离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

DY85-45×2离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、
平衡盘、轴套）。

（可订制）。

100DG45×8型卧式锅炉给水泵概述：100DG45×8型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：360米，流量Q：85m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

100DG45×8型卧式锅炉给水泵产品结构说明100DG45×8型卧式锅炉给水泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

100DG45×8型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

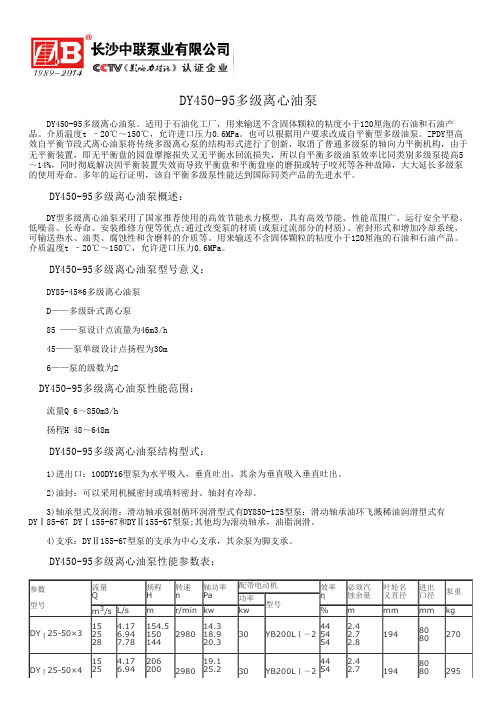

DY450-95多级离心油泵 DY450-95多级离心油泵。

适用于石油化工厂，用来输送不含固体颗粒的粘度小于120厘沲的石油和石油产品。

介质温度t –20℃～150℃，允许进口压力0.6MPa。

也可以根据用户要求改成自平衡型多级油泵。

ZPDY型高效自平衡节段式离心油泵将传统多级离心泵的结构形式进行了创新，取消了普通多级泵的轴向力平衡机构，由于无平衡装置，即无平衡盘的园盘摩擦损失又无平衡水回流损失，所以自平衡多级油泵效率比同类别多级泵提高5～14%，同时彻底解决因平衡装置失效而导致平衡盘和平衡盘座的磨损或转子咬死等各种故障，大大延长多级泵的使用寿命。

多年的运行证明，该自平衡多级泵性能达到国际同类产品的先进水平。

DY450-95多级离心油泵概述： DY型多级离心油泵采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质(或泵过流部分的材质)、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

用来输送不含固体颗粒的粘度小于120厘沲的石油和石油产品。

介质温度t –20℃～150℃，允许进口压力0.6MPa。

DY450-95多级离心油泵型号意义： DY85-45*6多级离心油泵 D——多级卧式离心泵 85 ——泵设计点流量为46m3/h 45——泵单级设计点扬程为30m 6——泵的级数为2　DY450-95多级离心油泵性能范围： 流量Q 6～850m3/h 扬程H 48～648m DY450-95多级离心油泵结构型式： 1)进出口：100DY16型泵为水平吸入，垂直吐出，其余为垂直吸入垂直吐出。

2)油封：可以采用机械密封或填料密封。

轴封有冷却。

3)轴承型式及润滑：滑动轴承强制循环润滑型式有DY850-125型泵：滑动轴承油环飞溅稀油润滑型式有DYⅠ85-67 DYⅠ155-67和DYⅡ155-67型泵;其他均为滚动轴承，油脂润滑。

D85-45*6离心泵,多级离心泵,长沙水泵厂宏力泵业D85-45*6离心泵概述：
D85-45*6离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

D85-45*6离心泵参数范围：
流量Q 85m3/h
扬程H 270m
D85-45*6离心泵型号说明：
D85-45*6
“D”－离心式多级水泵
“85”－表示泵的流量（m3/h）。

“45”－表示泵的单级扬程（m）。

“6”－表示级数。

D85-45*6离心泵结构型式：
D85-45*6离心泵吸入口方向为水平吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

D85-45*6离心泵旋转方向：
D85-45*6离心泵从电机端向泵看为顺时针方向旋转。

D85-45*6离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

D85-45*6离心泵成套范围：
套、平衡盘、轴套）。

（可订制）。

D型(原DA1型)卧式多级离心泵（性能参数）?如D(DF、DY、MD)600-60×6 D?????---- 表示多级清水离心泵DF??? ---- 表示耐腐多级离心泵DY??? ---- 表示多级离心油泵MD??? ---- 表示耐磨多级离心泵600?? ---- 表示设计点流量为600m3/h 60???? ---- 表示设计点单级扬程为60m 6?????? ---- 表示级数为6级如150D30×7150???---- 表示泵吸入口直径为150mm D??????---- 表示多级离心清水泵30???? ---- 表示泵设计点单级扬程为30m 7?????? ----表示级数为7级(1) D(DF、DY、MD)6-25(2) D(DF、DY、MD)6-50(3) D(DF、DY、MD)12-25(4) D(DF、DY、MD)12-50(5) D(DF、DY、MD)25-30(6) D(DF、DY、MD)25-50(7) 80D(DF、DY、MD)12(8) D(DF、DY、MD)80-30(9) D(DF、DY、MD)46-30(10) D(DF、DY、MD)46-50(11) 100D(DF、DY、MD)16(12) D(DF、DY、MD)85-45? [100 D(DF、DY、MD)45]13) D(DF、DY、MD)85-67(14) D(DF、DY、MD)120-50(15) 125D(DF、DY、MD)25(16) D(DF、DY、MD)155-30?[150D(DF、DY、MD)30](17) D(DF、DY、MD)155-67(18) D(DF、DY、MD)280-43 [200D(DF、DY、MD)43](19) D(DF、DY、MD)280-65 [200D(DF、DY、MD)65](20) D(DF、DY、MD)360-40(21) D(DF、DY、MD)450-60(22) D(DF、DY、MD)500-57(23) D(DF、DY、MD)580-60。

DY46-50×10离心泵,长沙宏力水泵厂,多级离心泵DY46-50×10离心泵概述：
DY46-50×10离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

DY46-50×10离心泵参数范围：
流量Q 46m3/h
扬程H 500m
DY46-50×10离心泵型号说明：
DY46-50×10
“DY”－离心式多级水泵
“46”－表示泵的流量（m3/h）。

“50”－表示泵的单级扬程（m）。

“10”－表示级数。

DY46-50×10离心泵结构型式：
DY46-50×10离心泵吸入口方向为水平吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

DY46-50×10离心泵旋转方向：
DY46-50×10离心泵从电机端向泵看为顺时针方向旋转。

DY46-50×10离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶
套、平衡盘、轴套）。

（可订制）。

耐腐蚀多级泵使用说明书手册由长沙奔腾泵业(集团)有限公司提供DF型耐腐蚀多级泵TYPE DF CLEAN WATER PUMP 安装使用说明书长沙奔腾泵业有限公司目录一、概述二、型号结构三、结构说明四、泵的装配与拆卸五、泵的安装六、泵的起动、运行、停车七、泵可能发生的故障及解决办法八、简单计算说明九、泵工作性能曲线图及性能参数表十、泵外形尺寸图及泵外形尺寸表一、概述本型泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

二、型号说明本型泵在型号表示上有三种方法，举例分述如下：⑴例150DF30×5150——泵的吸入口直径为150㎜。

DF——单吸、多级、节段式离心清水泵。

30——泵的单级扬程为30m。

5——泵的级数为5级。

⑵例DF450-60/84×6DF——单吸、多级、节段式离心清水泵。

450——泵的流量为450m3/h。

60——泵的单级扬程为60米84——年号6——泵的级数为6级。

此种型号泵表示的泵有：DF25-50 DF46-50 DF85-67DF155-67 DF280-43/84 DF280-65/84(200DF65)DF450-60/84（250DF60）⑶例DF80-30×3DF——单吸、多级、节段式离心清水泵。

80——泵的吸入口直径为80㎜30——泵的单级扬程为30m。

3——泵的级数为3级。

此种型号表示的泵有：DF80-30三、结构说明1、泵壳体部分泵壳体部分主要由轴承体、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口与水平垂直。

D卧式多级离心泵性能参
数表
The latest revision on November 22, 2020
200D43卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6M P a。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相
D型泵法兰尺寸表
mm
D
8看外形安装图）
8看外形安装图）
8看外形安装图）
8看外形安装图）
8看外形安装图）
8
看外形安装图）
D450-60/84型泵外形安装尺寸表
8
看外形安装图）
200D43 卧式多级离心泵性能参数说明书
长沙泵业有限公司
2006.6。

D85-45*9卧式离心水泵,多级卧式离心泵,长沙水泵厂D85-45*9卧式离心水泵概述：
多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

D85-45*9卧式离心水泵参数范围：
流量Q 85m3/h
扬程H 405m
D85-45*9卧式离心水泵型号说明：
D85-45*9
“D”－表示单吸卧式多级节段式水泵。

“85”－表示泵的流量（m3/h）。

“45”－表示泵的单级扬程（m）。

“9”－表示级数。

D85-45*9卧式离心水泵结构型式：
多级离心泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

D85-45*9卧式离心水泵旋转方向：
多级离心泵从电机端向泵看为顺时针方向旋转。

D85-45*9卧式离心水泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶
套、平衡盘、轴套）。

（可订制）。
