UL安規知識介紹1.認識UL及其重要性：UL全名為underwriter laboratory即保險試驗室之英文名稱，它成立於1894年，受美國德拉瓦州法律的約束。
在歷史初期是為美國保險公司承擔保險產品的檢驗服務的，至今仍保留這一業務。
但由於建立了良好的檢驗聲譽，產品上佩帶有UL標誌就被人們認為是經過檢驗符合安全標準的。
1958年，美國幾個政府主管部門（例如職業安全與健康管理局、聯邦貿易委員會、商業部等）及地方政府承認其為產品認證機構。
這些政府部門的法規和條例規定某些產品上要有UL的認證標誌。
美國進口商或外國廠商向美國市場銷售某些商品要向UL申請認證檢驗。
UL的認證檢驗業務有下列6類：●防盜和信號裝置●防止災害和化學性危害的設備●電器●采暖及制冷和空調設備●水上用品2.幾种UL標簽的意義及使用以下為幾种不同UL標簽，每种均有其特定的意義及重要性. 而產品上的UL標簽本身就能證明其已獲得UL認證，這也是唯一可以用來判斷的方法.而在某些時候UL標簽僅出現在產品的包裝上產品上貼有UL標簽則表示UL已對送驗樣品進行測試及評估，達到UL相關標準之要求.除此之外UL還將安排人員定期對工廠進行檢查（即UL查廠）以確保產品持續滿足UL要求.UL標簽為美國安全試驗室認證用.它僅能用於已通過UL認證或與其相關的產品上.UL列名標簽這是UL標簽內最普通的一种，如果產品上貼有此种標簽則表示其樣品符合UL安規要求，而這些要求主要源於UL自行發佈的安全標準. 這种標簽在家用品、電腦設備、爐具及加熱器、保險絲、電路板、抽煙機及一氧化碳偵測器、滅火器及噴水器，另外還有如救生圈等人身保護設備，防彈玻璃等上千种產品C-UL 列名標簽以上這种標簽適用於銷往加拿大市場的產品，貼有此种標簽的產品已符合加拿大國家標準（CSA）, 此標準在某些地方有別於UL標準，在此不作介紹.這种標簽常見於家用電器及電腦設備、通風機、防盜自動警鈴、照明設備等產品上C-UL US 列名標簽UL 在1998年初引入這种新的標簽. 它表示產品同時符合加拿大及美國標準要求. 此种標簽可供選擇,但UL鼓勵同時獲得兩國認證的製造商使用這种新的標簽, 同時他們可以繼續使用以前的標簽.分類標簽這种標簽同樣表示產品經過UL估過符合某些特殊規格,如風險限制級或適合限制使用或在一定條件下使用.一般UL會將產品分為建築材料及工業設備兩种.如防水性衣服、防火門、救火車的保護齒輪及工業用卡車C-UL 分類標簽這种標簽適用於加拿大市場. 它表示UL已用加拿大標準對產品的特殊風險性及特性進行過評估.貼有此种標簽的產品有如空氣過濾器、滅火器及一些防漏系統等C-UL US 分類標簽UL 在1998年初引入這种新的標簽. 它表示產品同時符合加拿大及美國標準要求. 此种標簽可供選擇,但UL鼓勵同時獲得兩國認證的製造商使用這种新的標簽, 同時他們繼續使用以前的標簽.UL認證零件標簽及 CSA認證零件標簽由於上述標簽是專門使用在零件上，消費者很少見到，這些零件可能在性能上有所限制或在機構上不能構成一個獨立體,此种標簽常用在一些零件上包括：開關,電源, 線路板, 及某些工業控制設備等而專用於銷加拿大市場的產品則使用標簽上帶 "C."CSA/UL零件承認共用標簽這种新的標簽生效於1998年4月1日國際通用 "emc-Mark"產品上貼有 "emc-Mark"則表示產品已達到歐盟及美國、日本、澳大利亞的EMC測試規範要求,一些產品若無法達到U.S.的EMC測試要求就不準銷往美國. 而必須接受EMC 測試的產品通常有：醫療器械、與牙齒治療有關的設備、電腦、微波爐、視頻設備、收音機、傳送器及聲音控制設備綠色產品標簽產品通過環境及公眾健康標準即可貼上UL EPH mark. "Classified" 版用於符合ANSI/NSF標準的產品及其它符合食品設備衛生學規範的產品,例如食品服務、肉類及家禽養殖設備、飲用水添加濟等."Listed" 版本是專用於符合UL自行頒布的EPH標準要求的產品戶外評估認證產品標簽戶外評估產品標簽適用於產品經過戶外詳細評估測試，而不是利用UL試驗室或製造商的設備進行測試.如果產品經過很大的修改，但未經過經過第三方認證及評估，而與產品有直接關係的人員如所有者、權威人士可以提出要求：即要求UL對指定的部件進行戶外測試.類似於臨床試驗，產品符合安規要求則貼上戶外評估標簽3.UL防火等級介紹•垂直燃燒等級：V-0, V-1, V-2 ,5VA, 5VB, VTM-0, VTM-1, VTM-2•水平燃燒等級 HB HBF, HF1, HF2•垂直燃燒等級高於水平燃燒等級一般PCB板的燃燒等級分為 VO及HB兩种對於單面板若其燃燒等級為V0則其板上會有紅色浮水印如N對於單面板燃燒等級為VO的PCB一般選用材質為：FR-1/CEM-1/CEM-3/FR-4若其燃燒等級為HB則其板上會有藍色或綠色浮水印如NB燃燒等級為HB的PCB一般選用材質為：XPC一般PCB板之燃燒等級為94V-2，但有下列兩种情況屬於例外：1.PCB板之等級為CLASS 2 CIRCUIT或具有獨立電路其燃燒等級至少應為94HB等級2.PCB若其空間減少並符合相關法規要求則其燃燒等級可以為94V-0，本公司產品所用PCB板均為此等級具體標準參見UL1581對於材料及電源線來說：所有電源線之防火等級均為VW-1具體標準參見UL94必須進行燃燒試驗之零件為：3.塑膠原料4.電源線及控制線5.PCB基板6.PCB上零件使用之絕緣材料（如TC13A1上闡流體與PCB絕緣用之材料）4.UL插頭及電源線的標示：1.插頭：2.電源線標示意義：如：（UL）E146683 SPT-2 18AWG/2C 105℃VW-1 FRICOLA CSA TYPE SPT-2 18AWG/2C 105℃LL77663 FT2 其中UL表示此線已獲UL認證E146683為UL認證號一般UL認證號均以E 開頭SPT-2為線的型號一般家用電源線均採用SPT-1或SPT-2 醫院用則需採用SJT或更大功率的線材18AWG/2C表求為2芯線線號為18AWG 一般線號大表示線細105℃表示此線在乾燥環境中耐溫可達105℃VW-1表示燃燒等級FRICOLA為製造商名稱CSA表示已獲CSA認證LL77663為CSA認證號一般CSA認證碼以LL開頭FT2為CSA燃燒等級另外SPT-2中S表示Hard service flexible cord P表示parallel conductor cord T表示thermoplastic insulation電源線地線及火線識別方法3.電源線相關安規要求：1.電源線及插頭需進行如下測試：●金屬端子（terminal）與電源線之結合力（10鎊）●電源線及四芯線與成品之拉出力（50鎊）●塑膠接頭（connector）電源線之結合力（20鎊）●若有擋頭則還需測試擋頭與電源線之結合力（50鎊）●導通性測試●高壓測試 1.5KV2.UL特別強調所有力應靠機構本身去達成，即測試應在將線焊接在PCB板之前進行，以保證由於擋頭破裂或鬆動引起的火災、電擊及人身傷害6.UL 現場稽核之方法及重點UL現場代表將定期查廠並對產品進行全面的檢驗以保證產品品質滿足規定的要求，同時將不合格項目提供給製造商以糾正，以增加製造商及客戶對出貨產品品質的信心，查廠的基本方法及程序如下：1.生產線取樣2.樣品相關測試要求工廠記錄確認3.樣品測試確認4.樣品零件之標識確認（相關文件確認）UL要求工廠必須達到：•FAI即首件檢驗- 生產開始的時候從產線隨機抽取樣品，以決定產品從一生產就是否以達到相關要求•生產中檢驗–在生產過程中進行檢驗以考察產品是否仍然滿足相關要求•出貨前檢驗–采用AQL抽樣水準檢驗產品是否達到要求.UL 查廠時將重點檢查以下項目:•品質•安全性（如電源線拉力、端子力、）•數量•包裝•外觀, 配合及功能•通用產品代碼確定•標識及標簽確認6.何時必須通知UL進行V/N動作：●線材廠商變更時●零件廠商及功率變更時，其中零件有：開關/氖燈/大功率電容/晶闡體/可控硅/繼電器/PCB板材料/高壓區電阻/IC/比較器/receptacle●電路變更/PCB需重新LAYOUT時●零件由外購改為自制時文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.●機構變更會影響到成品拉力測試時（僅為外觀修改不須送UL認證）8.UL對電熱毯控制器類產品之測試要求：●NORMAL TEST （1-5）●ABNORMAL TEST （6-）UL安規知識21.設計時必須注意的幾個問題：1.1 若產品中使用與原設計不同的材料、增加新的功能及元件，可能會導致火災、觸電及人身傷害的必須對這些不同的零件及最終產品進行評估是否仍然保持原設計的安全水準內1.2控制器的設計必須考慮到烹飪時產生的蒸氣、灰塵及類似的可導電物質的侵入，可能會影響最終產品的使用1.3 對於線路中的零件，必須考慮其電氣應力的影響，零件的電氣應力可用一比率來表示，即實際操作（即工作）過程中的電量值與其額定要求之比率（RATIO），如電阻應考慮其工作時的功率與其額定功率之比率，相應的電容應考慮其工作電壓與額定電壓之比率用於限壓及限流的零件其正常工作時的RATIO不得大於0.5，當單個零件失效后其RATIO不得大於1.01.4一般PCB板之燃燒等級為94V-2，但有下列兩种情況屬於例外：5.PCB板之等級為CLASS 2 CIRCUIT或具有獨立電路其燃燒等級至少應為94HB等級6.PCB若其空間減少並符合相關法規要求則其燃燒等級可以為94V-0，本公司產品所用PCB板均為此等級7.主電路之PCB板其燃燒等級至少在94V-01.5 機構設計方面：文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.1.材料必須選用UL認證之塑膠料2.必須有足夠的強度及硬度，能承受各种可能遭受的情況而引發的破壞（如空間減少/零件鬆脫及移位或其它的嚴重缺陷），但不致於引發火災/觸電及人身傷害3.一些零件如旋鈕/按鍵/上蓋/轉盤/視窗等等可能是用來覆蓋住開口或作為絕緣導電零件用，可能會導致火災/觸電及人身傷害必須當作外殼的一部份，即須用外殼標準進行評估及檢驗4.電源線及控制線於焊接在PCB板之前，必須從機構上保證其拉力的可靠性，因為一旦端子拉脫或斷裂可能會造成火災/觸電及人身傷害5.以下各种情況若在導線焊接前已進行，則可視為導線拉力已從機構上得到保證：5.1 端子外面至少有一層完整的包覆層5.2 線通過PCB上的小孔穿入后焊接5.3導線(與零件連接)插入PCB板上的開口內5.4 與其它導線纏繞在一起5.5 導線插入端子內的U形或V形槽內1.6 絕緣材料的選擇：1.絕緣材料必須具有足夠的機械強度及硬度2.具有抗然性及高阻抗性及良好的絕緣性能3.具有良好的耐高溫性能（老化前後）4.具有耐潮濕的性能5.可靠性測試要點：2.1 過壓及低壓測試2.2 電源中斷影響測試2.3 瞬間過壓影響測試2.4 電壓快變影響測試2.5 電磁幹擾測試2.6 抗靜電測試2.7 儲存環境試驗 70℃/24小時； 23℃/1小時； -30℃/3小時； 23℃/3小時2.8 冷熱衝擊試驗 0℃/1小時； 49℃/1小時此為一個循環；共10循環2.9 溫濕度環境試驗 40℃/20%RH /8小時；40℃/80%RH /8小時為一個循環；共6循環2.10 振動試驗 F: 10-60-10 A: 5g T: 30MIN11。
PCB 安规介绍概述 从事覆铜板行业的人都知道，覆铜板的安全认证是非常重要的，是覆铜板能 否进入市场的先决条件。
世界上许多国家都有进行产品安全认证的机构，但历史 最悠久，最具权威性的安全认证机构非 UL 莫属。
因此，国内的大数覆铜板生产 厂家将获得 UL 认证作为门槛。
本文对 UL 机构、覆铜板 UL 认证，PCB 厂商 UL 认 证的标准和程序作一般的简单介绍， 使大家对 UL、 UL 标准与 UL 认证有一定了解。
UL 机构组织介绍 UL 是英文保险商实验所（Underwrite Laboratories Inc.）的简写。
始建 于 1894 年，初始阶段 UL 主在靠防火保险部门提供资金维持动作，直到 1916 年 UL 才完全自立。
经过近百年的发展，现在 UL 实验所是美国最权威的，也是世界 上从事安全实验与鉴定的较大的民间机构。
他是一个独立的、非盈利的为公共安 全做实验的专业机构。
它采用科学的测试方法来研究确定各种材料、 装置、 产品、 设备、建筑等对生命和财产有无危害或危害的程度；确定、编写、发行相应的标 准以和有助于减少及防止造成生命财产受到损失的资料，同时展开实情调研业 务。
总之，它主要从事产品的安全认证和经营安全证明业务，其最终目的是为市 场得到具有相当安全水准的商品，为人身健康和财产安全得到保证作出贡献。
就 产品安全认证作为消除国际贸易技术壁垒的有效手段而言，UL 为促进国际贸易 的发展也发挥着积极的作用。
UL 由一个有安全专家、政府官员、消费者、教育界、公用事业、保险业及 标准部门的代表组成的理事会管理，日常工作由总裁、副总裁处理。
目前，UL 在美国本土有五个实验室： Northbrook（NBK） Melville（MEL） Santa Clara(SCO) Research Triangle Park(RTP) Camas(CAM) 总部设在芝加哥北部的 Northbrook 镇， 在海外也设有分支机构或合资公司。

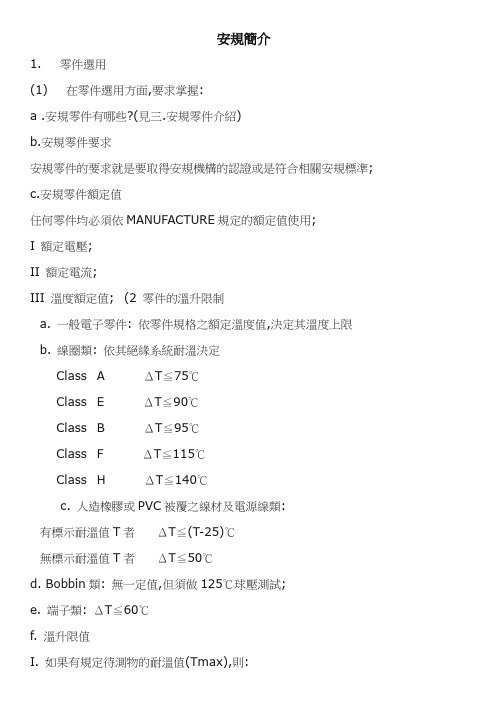

安規簡介1. 零件選用(1) 在零件選用方面,要求掌握:a .安規零件有哪些?(見三.安規零件介紹)b.安規零件要求安規零件的要求就是要取得安規機構的認證或是符合相關安規標準;c.安規零件額定值任何零件均必須依MANUFACTURE規定的額定值使用;I 額定電壓;II 額定電流;III 溫度額定值; (2 零件的溫升限制a. 一般電子零件: 依零件規格之額定溫度值,決定其溫度上限b. 線圈類: 依其絕緣系統耐溫決定Class A ΔT≦75℃Class E ΔT≦90℃Class B ΔT≦95℃Class F ΔT≦115℃Class H ΔT≦140℃c. 人造橡膠或PVC被覆之線材及電源線類:有標示耐溫值T者ΔT≦(T-25)℃無標示耐溫值T者ΔT≦50℃d. Bobbin類: 無一定值,但須做125℃球壓測詴;e. 端子類: ΔT≦60℃f. 溫升限值I. 如果有規定待測物的耐溫值(Tmax),則:ΔT≦Tmax-TmraII. 如果有規定待測物的溫升限值(ΔTmax),則:ΔT≦ΔTmax+25-Tmra其中Tmra=製造商所規定的設備允許操作室溫或是25℃(3使用耐然零件:a. PCB: V-1以上;b. FBT, CRT, YOKE :V-2以上;c. WIRING HARNESS:V-2以上;d. CORD ANONORAGE: HB以上;e. 其他所有零件: V-2以上或HF-2以上;f. 例外情形:下述零件與電子零件(限會在失誤狀況下,因溫度過高而引燃的電子零件)若相隔13mm以上,或是相互間以至少V-1等級之障礙物隔開,則其耐燃等級要求如下: I. 小型的齒輪,凸輪,皮帶,軸承及其它小零件,不須防火證明;II. 空氣載液的導管,粉狀物容器及發泡塑膠零件,防火等級為HB以上或HBF以上g.下述件不須防火證明:I. 膠帶;II. 已獲認證零件;III.密封于無開孔且體積小於0.06m 金屬殼內之零件;IV.儀錶殼,儀錶面,指示燈或寶石,置於至少V-1等級的PCB上的IC,電晶體,光耦合器及其它小零件的外殼.2. 整體配置(1) 安全距離(沿面距離和空間距離)如果知道了工作電壓及絕緣等級,就可決定所需之安全距離.表一: 絕緣等級及各式絕緣適用情形絕緣等級適用情形操作型(OPERAATIONAL INSULATION) 介於兩不同電壓之零件間介於ELV(SELV)及接地導電零件間基本型(BASIC INSULATLON) 介於具危險電壓零件及接地導電零件間介於具危險電壓零件及依賴接地SELV電路間介於PRI的電源導體及接地遮罩物或主電源變壓器的鐵心間做為雙重絕緣一部分補充型(SUPPLEMENTARY INSULATION) 介於可觸及導體零件及在基本絕緣損壞後有可能帶有危險電壓的零件間做為雙重絕緣一部分雙重或加強型(DOUBLE/REINFORED INSULATION) 介於PRI電路及可觸及未接地導電零件間介於PRI電路及浮接的SELV電路間介於PRI電路及TNV電路間凡是人體會觸摸到的部分***工作電壓的決定:*量測dc電壓時,任何重疊漣波之峰值應包括在內;*非重複性的突波不予考慮;*在決定空間距離及電氣強度測詴電壓時,ELV或SELV電路的電壓應視為零,但在決定沿面距離時,則須按實際電壓計算;*可觸及的未接地導體零件應視為接地;*若變壓器之繞組或其他部份為浮接,則視為接地,並因此獲得最大的工作電壓;*在雙重絕緣處,橫跨基本絕級的工作電壓值,應先將補充絕緣處短路視之,而得出電壓值,反之亦然.變壓器繞組間的絕緣,則先將其中一個絕緣短路,而在其他絕緣上有最高工作電壓產生;*變壓器兩繞組間的絕緣,其工作電壓應取兩繞組內任2點的最大電壓值,可能連接至此繞組之外加電壓,亦應包括在內;*變壓器繞組與其他零件間的絕緣,其工作電壓應取此繞組內任一點至其他零件之最大電壓值;*可取外電源的額定值.表二: 安全距離的位置及要求位置量測電壓一次側交流部份--- 接地部分電源輸入電壓一次側直流部分--- 接地部分實際量測一次側與二次側間的電壓,或實際量測對地電壓一次側交流部分---未接地可能觸摸到部分電源輸入電壓一次側直流部分---未接地可能觸摸到部分實際量測一次側與二次側間電壓，或實際量測對地電壓一次側部分---二次側部分實際量測一次側與二次側間電壓二次側危險電壓部份--- 接地實際量測電壓保護裝置前,火線--- 中性線/火線電源輸入電壓保護裝置後,火線--- 中性線/火線電源輸入電壓橋式整流後,臨近相互兩點間實際量測電壓注意:I. 量測時中性線,地線及二次側RETURN須連接在一起,在連接前,請先確定電源輸入端中性線及火線是否正確,以免造成中性線及火線短路發生.II. 一次側與二次側間所量測出來的電壓若低於電源輸入電壓,則以電源輸入電壓為准.III. 沿面距離≧空間距離,沿面距離若小於空間距離,則以空間距離為准.安全距離見表三,表四,表五,表六,電路板設計見下頁圖集:結構設計a. 穩定度穩定度指終端系統設備不可失衡而導致使用者或維修者危險;b. 機械強度機械強度指內外殼的承受力如鐵球撞擊測詴,落地測詴,推力測詴, TEST FINGER 測詴，7小時烤箱測詴等;c. 尖銳角尖銳角指在防止不當的設計導致人員的傷害及絕緣破壞;(3) 接地方法：a. 接地方式I. 機械式固定：不可經由塑膠連接,且須有防止鬆動作用(如WASHER)的產品;II. 防腐蝕：指兩種以上不同金屬連接其電化學電位差不能＞0.6III.接地線：至少18AWG之綠滾黃線,如果LINE/NEUTRAL>18AWG,則須使用與其同等號線之線材(AWG: AMERICA WIRE GAUGE 美國線規) ;IV. 接地螺絲／螺栓的要求：至少NO.6或M3.5V.接地螺絲／螺栓之金屬固定物厚度要求：螺絲直接鎖在金屬板上,則金屬板必須有最小２倍的螺絲螺紋的厚度,若使用NUT方式固定則無厚度要求;VI.接地螺絲／螺栓的固定扭力：最小1.3牛頓米;b. 接地確認測詴25A或30A接地電流測詴,時間為2分鐘附注: I. 接地螺絲不可用自攻螺絲;II. 若有其他的地線,欲鎖於同一螺柱上,則須用另一螺母分開固定之.(4) 開孔方式a. 頂部（帶有危險電壓裸露元件正上方），符合下列任一要求即可:I. 任何一方向量測，尺寸不超過5mm;II. 寬度在1mm內，長度不限；III.尺寸大小不限，但須確保外物不會直接掉入孔內而碰觸到具危險電壓零件．b. 側面，符合下列任一項要求即可I.任何方向尺寸必需＜5mmII.寬度在1mm內，長度則不限III結構上採用百葉窗結構或類似的限制結構，可使外來的垂直掉落物向外偏離以避免觸及產品內部裸露元件；IV.開孔位置適當，並在其投影5度角範圍內，無具危險電壓零件存在．C. 下方，符合下列任一項要求即可I. 無任何開孔II. 開孔大小不限，但須在下列物品下方：i. PVC ,TFE ,PTFE, TEP 及NEOPRENE 做成絕緣導體及連接頭；ii. 具阻抗保護或過熱保護的馬達；iii.符合防火外殼要求的內部屏障或是細目金屬綱或是其餘類似物；III. 若有40mm以下的開孔，但須在防火等級V-1以上的零件之下；IV. 孔大小不限，但開孔上方須設遮蔽板；V. 若為金屬底殼，開孔大小及孔距均應符合相關要求；VI. 以細目金屬綱做遮罩，其綱目大小不超過２mm*2mm,且織綱金屬線之直徑不小於0.45mm;總之: 外殼開孔,固然千變萬化,但是以TEST PIN測詴時,不可碰觸到具危險電壓裸露零件3.標示方式(1) 標示種類a. 電源介面標示：設備外表應有的額定電力標示，標示內容應包括：I. 額定電壓或額定電壓範圍，單位為II. 輸入電流為直流，則需加上“ ----- ”的符號；III. 額定頻率或額定頻率範圍，單位為Hz;IV. 若該設備須連接至多相電力系統，則須另外標示相數，如2￠,3￠等；V. 額定電流,單位為A或mA; VI. 製造商名稱或商標符號或辯識符號;VII. 設備型號;VIII.若設備為class II,則須加上“”的符號;b. 電源輸出端插座旁須有清楚標示注明其所能承受最大負載；c. 電壓切換開關應在使用手冊中詳細述明其用途及使用方法；d. 保險絲I. 額定電流；II. 額定電壓；III. 熔斷特性（FAST 標示為“F”, SLOW或TIME LAG標示為“T”）;IV. 防爆特性（LOW-BREAKING 標示為“L ”,HIGH-BREAKING 標示為“H”）; 範例：T2.5AL,250V或F3.15AH,250Ve. 端子I. 接地保護端子旁，應有“”標示；II. 水線（中性線）端子旁，應有“N” 標示；總之:可以有額外的標示,但先決條件是不可造成誤導或混淆.(2) 標示要求:I. 標示不可置於可取下的物品上；II. 上述標示種類之各種標示,經過酒精,汽油等有機溶劑及水測詴後,須依然清晰可見，且為恒久標示．4. 設計中的EMC問題(1) EMC介紹EMC(ELECTRO-MAGNETIC COMPATIBILITY)即電磁相容性，乃指產品在優良的設計下不干擾別的產品，也能忍受外界電磁干擾的能力，EMC包括EMI(ELECTRO-MAGNETIC INTERFERENCE)和EMC(ELECTRO-MAGNETIC SUSCEPTIBILITY EMI即電磁干擾,指含有電子電機零件的儀器,裝置整組設備或整套系統因動作而產生的一種電磁波雜訊,或裝置本身不需要的信號,經由輻射或傳導路徑影響其他裝置,造成其他裝置不正常或失真.EMS即電磁耐受性,也就是儀器,裝置整組或整套系統本身具有抗拒外面雜訊, 免除被外界雜訊干擾的能力. (2) EMI/EMC管制:目前,世界上很多國家或地區對於電子資訊產品的EMI/EMS均有嚴格的管制措施,如美國FCC,歐盟的CE,日本的VCCI及電氣用品取締法,澳洲的SMA,加拿大,韓國等國家或地區均有專司EMI/EMS管制法規條文,對於銷往這些國家或地區的產品都須先經過測詴合格,方可合法的運送及銷售.(見下頁)其中: 增益(dB)=10log10輸出功率/輸入功率=20log10輸出電壓/輸入電壓或損失(dB)=10log10輸入功率/輸出功率=20log10輸入電壓/輸出電壓電壓(dBμV)=20log10該點以μV計之電壓/標準強度(1μV)此電壓是在50Ω阻抗上測得: 以跨在50Ω阻抗上之負載,1μV均方根電壓所產生功率為參考標準.或dBμV=20log10(50Ω阻抗上電壓,單位為μV)dBμV表示高出1μV多少個dB,也就是以dB表示高出1μV/50Ω標準強度有多少．(3) THE IEC 801-2 TEST STANDARD FOR ESD(靜電放電詴驗)A. 耦合方式I. 直接ESDi. 針對待測物之導體部分採用接觸式放電:ii. 針對待測物之非導體部分採用空氣式放電:II. 間接ESD均採用接觸式放電處理i. 水準耦合板(HCP)ii.垂直耦合板(VCP)(4) THE IEC 801-4 TEST STANDARD FOR EFT(快速電性脈衝詴驗)a. 耦合方式I. 電容式耦合: 仿真傳導耦合III.空腔式耦合: 仿真輻射耦合(5) 電磁干擾之防制電路設計注意事項a. 振盪源輸出處加EMI過濾電路元件如下b. 振盪源輸出處加EMI過濾元件如EMI BEAD如下c. CLK信號輸出及輸出處加EMI過濾元件BYPASS TO GND如下:d. 信號輸出介面處加EMI過濾元件BYPASS TO GND如下:e. 電源輸出處加EMI過濾電路元件BYPASS TO GND如下:f. 電源輸出處加EMI過濾元件如下:總之: a. 接地面積儘量加大;b. 儘量使用多層板之設計.5.LED顏色(1) RED: 危險或警告或+5(2) YELLO 注意或+3.3(3) GREEN: 安全或-12(4) BLUE: 特別訊息;(5) WHITE: 一般訊息或-5(6) BLACK:GROUND;(7) ORANGE: 5VS.。
PCB 安规介绍概述 从事覆铜板行业的人都知道，覆铜板的安全认证是非常重要的，是覆铜板能 否进入市场的先决条件。
世界上许多国家都有进行产品安全认证的机构，但历史 最悠久，最具权威性的安全认证机构非 UL 莫属。
因此，国内的大数覆铜板生产 厂家将获得 UL 认证作为门槛。
本文对 UL 机构、覆铜板 UL 认证，PCB 厂商 UL 认 证的标准和程序作一般的简单介绍， 使大家对 UL、 UL 标准与 UL 认证有一定了解。
UL 机构组织介绍 UL 是英文保险商实验所（Underwrite Laboratories Inc.）的简写。
始建 于 1894 年，初始阶段 UL 主在靠防火保险部门提供资金维持动作，直到 1916 年 UL 才完全自立。
经过近百年的发展，现在 UL 实验所是美国最权威的，也是世界 上从事安全实验与鉴定的较大的民间机构。
他是一个独立的、非盈利的为公共安 全做实验的专业机构。
它采用科学的测试方法来研究确定各种材料、 装置、 产品、 设备、建筑等对生命和财产有无危害或危害的程度；确定、编写、发行相应的标 准以和有助于减少及防止造成生命财产受到损失的资料，同时展开实情调研业 务。
总之，它主要从事产品的安全认证和经营安全证明业务，其最终目的是为市 场得到具有相当安全水准的商品，为人身健康和财产安全得到保证作出贡献。
就 产品安全认证作为消除国际贸易技术壁垒的有效手段而言，UL 为促进国际贸易 的发展也发挥着积极的作用。
UL 由一个有安全专家、政府官员、消费者、教育界、公用事业、保险业及 标准部门的代表组成的理事会管理，日常工作由总裁、副总裁处理。
目前，UL 在美国本土有五个实验室： Northbrook（NBK） Melville（MEL） Santa Clara(SCO) Research Triangle Park(RTP) Camas(CAM) 总部设在芝加哥北部的 Northbrook 镇， 在海外也设有分支机构或合资公司。
PCB设计之安规规范安规就是产品认证中对产品安全的要求，包含产品零件的安全的要求、组成成品后的安全要求。
安规其实是中国人自己的产物，国外一般会叫成regulatory。
什么是安规？安规——最佳的英文解释应当是Production Compliance。
是指产品从设计到销售到终端用户，贯穿产品使用的整个寿命周期，相对于销售地的法律、法规及标准产品安全符合性。
这种产品安全符合性不仅仅包含了普通意义上的产品安全，同时还包括产品的电磁兼容与辐射、节能环保、食品卫生等等方面的要求。
她应当不仅仅是一种要求、一本标准、一张证书、一份测试报告所能取代或能说明的，更应该是贯穿了产品生命周期的一种产品安全责任和活动。
单纯地把安规理解为认证应当是片面的。
认证只是评估产品符合性的一种手段或过程，但是它不是必需的手段或过程。
这种符合性应当在产品设计之初予以考核，经过但不一定经过第三方通过测试，考察产品对相关法律、法规及标准的符合性，对可预见或不可预见的风险进行评估，确保使用者在使用过程中尽可能地避免出现预见或不可预见的人身伤害或财产损失。
安规通过模拟终端客户可能的使用方法，经过一系列的测试，考核产品在正常或非正常使用的情况下可能出现的电击、火灾、机械伤害、热伤害、化学伤害、辐射伤害、食品卫生等等危害，在产品出厂前通过相应的设计，予以预防。
此安规规范适用于输入电压低于600V的弱点类设备的PCB安规设计。
第一部分安规基础知识UL与VDE的安全标准有本质上的差异,UL规格比较集中在防止失火的危险,而VDE规格则比较关于操作人员的安全,对于电源供给器而言,VDE乃是最严厉的电气安全标准.下面的安全件均需要有VDE and UL证书（如果到加拿大的机型还外加CUL 证书）：1．变压器（骨架、绝缘胶带、聚酯绝缘胶带）2．滤波器（骨架、绝缘胶带、聚酯绝缘胶带）3．光耦4．Y电容5．X电容6．PCB材质（并包括制板黄卡）7．可燃性塑胶材质（包括前面板、电源板支撑胶柱、电源板绝缘PVC、保险管座、电源线插座VH-3等）8．保险管9．热缩套管10．大容量的电解电容.11．各类线材空间距离(clearance) / 电气间隙：在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。
