安规基础知识讲义及产品所依据的标准

路华科技(深圳)有限公司Roofer Technology(Shenzhen) CO.,LTD安规及EMC电磁兼容相关基础知识讲义核准:审核:确认:起草: 刘明良日期: 2006-11-13第一部分：安规一、典型国家电网电压（中国、德国、美国、日本、澳大利亚等）二、典型国家插脚类型(中国、德国、美国、英国、印度、日本、韩国、澳大利亚、南非等）三、安规概述1.安全标准对器具的总体要求: 产品的设计和结构必须能够保证在正常使用和可能的失败条件下, 不会对使用者产生触电和其它危险, 及不会对周围环境产生危害,如火灾等.1.安规总则:产品在设计和生产中应避免以下危险的发生:电击危险/能量危险/着火/机械危险/热的危险/辐射危险/化学危险2.安规专业术语:额定电压：由制造厂商标定的电源电压或电压范围。

额定电流：由制造厂商标定的设备的输入电流。

额定频率：由制造厂商标定的电源频率。

危险电压：交流大于30Vrms（42.4Vp_p),直流大于60Vdc 且不符合限流电路及TNV(通信网络电压)电路要求的电压.危险能量:输出电压等于或大于2V时,输出功率等于或大于240VA或20J的能量.功能绝缘: 设备正常工作时需要的绝缘.其目的:减少引燃和着火的危险.基本绝缘: 对电击提供基本保护的绝缘.附加绝缘: 基本绝缘以外的独立的绝缘,当基本绝缘一旦失效时仍能防止电击的绝缘.双层绝缘: 基本绝缘+附加绝缘加强绝缘: 单一的绝缘结构,相当于双层绝缘.设备分类:Ι类设备（ClassΙ Equipment): Base Insulation + GroundingΠ类设备（ClassΠ Equipment):Double Insulation (W/O Grounding )：Ⅲ类设备 Class Ⅲ Equipment):SELV(Safety Extra-low Voltage)2类设备（Class 2 Transformer):1）. Vo (输出电压) <30Vac or 60Vdc.2）. Is (1分钟后的短路电流)<8A3）. Po (输出功率)<100W四、常见的安规标准与标号（TUV、GS与CE/UL与FCC /CCC/SAA/PSE）1.CE: A: CE是欧盟（European Communities）的缩写。

安规知识知识改变命运，创造带来财富！本章大纲：第一节安规基本概念一、安规基本概念1、安规是什么？2、安规的特点3、安全的基本原则1）电击 (Electric Shock)2）能量(Energy Hazards)3）火灾 (Fire Hazards)4）热(Heat Hazards)5）机械(Mechanical)6）辐射(Radiation Hazards)7）化学(Chemical Hazards)二、不同国家主要电参数：三、各国安规标志四、去不同国家的插头五、不同国家的电源线的规格及长度对比1.电源线规格1）美规线材2）欧规线材3）日规线材2．不同标准对应电源线长度对比1）咖啡壶:2）油炸锅：3）烤箱：4）三文治：5）面包机：6)烫斗：7)多士炉8)蒸笼9)水壶:10)马达驱动产品11）产品有特殊要求：第二节GS标准一、GS的含义：1、GS的含义：2、 GS标志的颁发：3、 GS标志适用的产品范围：4、IEC简介二、CE简介：1、CE标志的使用2、CE标志适用的产品范围3、CE的认证流程三、CE、GS认证标志1、CE标志：2、GS标志1）TUV Rheinland2）TUV Product Service3）Intertek ETL Semko4）香港LGA四、我司用到的GS产品认证标准（IEC /EN标准）五、家电产品分类及定义1、按功能分类2、按安装方式分类六、GS标准涉及到的概念1、基本电气概念1）额定电压2）额定电压范围3）工作电压4）额定输入功率5）额定输入功率范围6）额定电流7）额定频8）额定频率范围9）正常工作10）可拆卸软线11）互连软线12）电源软线2、安全防护1）基本绝缘2）附加绝缘3）双重绝缘4）加强绝缘5）爬电距离6）电气间隙7）控温器8）温度限制器9）电子元件10）额定电压11）电子电路12）额定电流3、常规符号4、电器分类1）按防触电保护类型分：O类电器OⅠ类电器Ⅰ类电器Ⅱ类电器Ⅲ类电器5、电源线连接方式1）X型连接2）Y型连接3）Z型连接七、GS相关测试一）常见的安规测试工具二）常规安规测试1、测试项目2、温升3、非正常测试4、标志5、输出功率6、功率标识7、电气强度和泄漏电流8、稳定性和机械危险、机械强度9、内部线及电源线10、结构及爬电距离11、耐热（球压测试）和耐燃（灼热丝测试）第三节 UL标准一、UL基本简介一）UL标志1、UL简介2、UL标志分类二）UL标准的结构三）标准在我司的分类四）测试要求1、常规安规测试2、输出功率3、温升4、电气强度和泄漏电流5、非正常测试6、稳定性和机械危险7、内部线及电源线8、与外壳的间隙9、耐热和耐燃基本概念一、安规基本概念1、安规是什么？安规就是安全规范，防止人体受到伤害。

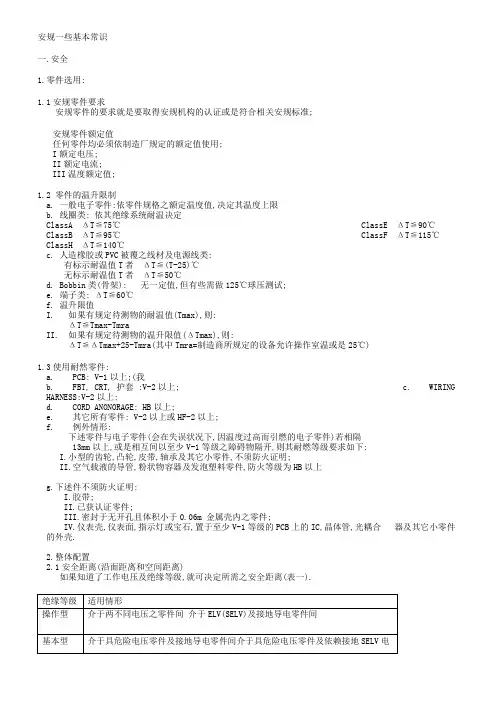

安规一些基本常识一.安全1.零件选用:1.1安规零件要求安规零件的要求就是要取得安规机构的认证或是符合相关安规标准;安规零件额定值任何零件均必须依制造厂规定的额定值使用;I额定电压;II额定电流;III温度额定值;1.2 零件的温升限制a. 一般电子零件:依零件规格之额定温度值,决定其温度上限b. 线圈类: 依其绝缘系统耐温决定ClassA ΔT≦75℃ ClassE ΔT≦90℃ClassB ΔT≦95℃ ClassF ΔT≦115℃ClassH ΔT≦140℃c. 人造橡胶或PVC被覆之线材及电源线类:有标示耐温值T者ΔT≦(T-25)℃无标示耐温值T者ΔT≦50℃d. Bobbin类(骨架): 无一定值,但有些需做125℃球压测试;e. 端子类: ΔT≦60℃f. 温升限值I. 如果有规定待测物的耐温值(Tmax),则:ΔT≦Tmax-TmraII. 如果有规定待测物的温升限值(ΔTmax),则:ΔT≦ΔTmax+25-Tmra(其中Tmra=制造商所规定的设备允许操作室温或是25℃)1.3使用耐然零件:a. PCB: V-1以上;(我b. FBT, CRT, 护套 :V-2以上;c. WIRINGHARNESS:V-2以上;d. CORD ANONORAGE: HB以上;e. 其它所有零件: V-2以上或HF-2以上;f. 例外情形:下述零件与电子零件(会在失误状况下,因温度过高而引燃的电子零件)若相隔13mm以上,或是相互间以至少V-1等级之障碍物隔开,则其耐燃等级要求如下:I.小型的齿轮,凸轮,皮带,轴承及其它小零件,不须防火证明;II.空气载液的导管,粉状物容器及发泡塑料零件,防火等级为HB以上g.下述件不须防火证明:I.胶带;II.已获认证零件;III.密封于无开孔且体积小于0.06m 金属壳内之零件;IV.仪表壳,仪表面,指示灯或宝石,置于至少V-1等级的PCB上的IC,晶体管,光耦合器及其它小零件的外壳.2.整体配置2.1安全距离(沿面距离和空间距离)如果知道了工作电压及绝缘等级,就可决定所需之安全距离(表一)..表二 : 安全距离的位置及要求2.2结构设计a.稳定度稳定度指终端系统设备不可失衡而导致使用者或维修者危险;b.机械强度机械强度指内外壳的承受力如铁球撞击测试,落地测试,推力测试, 7小时烤箱测试等;c.尖锐角尖锐角指在防止不当的设计导致人员的伤害及绝缘破坏;2.3 接地方法：a.接地方式I.机械式固定：不可经由塑料连接,且须有防止松动作用(如弹簧垫)的产品;II.防腐蚀：指两种以上不同金属连接其电化学电位差不能＞0.6V;III.接地线：至少18AWG之绿滚黄线,如果LINE/NEUTRAL>18AWG,则须使用与其同等号线之线材IV. 接地螺丝／螺栓的要求：至少NO.6或M3.5V.接地螺丝／螺栓之金属固定物厚度要求：螺丝直接锁在金属板上,则金属板必须有最小２倍的螺丝螺纹的厚度,若使NUT方式固定则无厚度要求;VI.接地螺丝／螺栓的固定扭力：最小1.3牛顿米;VII接地确认测试25A或30A接地电流测试,时间为 2分钟附注: I. 接地螺丝不可用自攻螺丝;II. 若有其它的地线,欲锁于同一螺柱上,则须用另一螺母分开固定2.4开孔方式a.顶部（带有危险电压裸露组件正上方），符合下列任一要求即可:I. 任何一方向量测，尺寸不超过5mm;II.宽度在1mm内，长度不限；III.尺寸大小不限，但须确保外物不会直接掉入孔内而碰触到具危险电压零件．b.侧面，符合下列任一项要求即可I. 任何方向尺寸必需＜5mmII.宽度在1mm内，长度则不限III.结构上采用百叶窗结构或类似的限制结构，可使外来的垂直掉落物向外偏离以避免触及产品内部裸露组件IV.开孔位置适当，并在其投影5度角范围内，无具危险电压零件存在．C.下方，符合下列任一项要求即可I.无任何开孔II.开孔大小不限，但须在下列物品下方：i. PVC ,TFE ,PTFE, TEP 及NEOPRENE 做成的绝缘导体及连接头；ii.具阻抗保护或过热保护的马达；iii.符合防火外壳要求的内部屏障或是细目金属纲或是其余类似物；III.若有40mm以下的开孔，但须在防火等级V-1以上的零件之下；IV. 孔大小不限，但开孔上方须设遮蔽板；V. 若为金属底壳，开孔大小及孔距均应符合相关要求；VI.以细目金属网做屏蔽，其网孔大小不超过２mm*2mm,且织网金属之直径不小于球0.45mm;附注:外壳开孔,固然千变万化,但是以TEST PIN测试时,不可碰触到具体的危险电压裸露零件3.标示方式3.1标示种类a.电源接口标示：设备外表应有的额定电力标示，标示内容应包括：I. 额定电压或额定电压范围，单位为V;II. 输入电流为直流，则需加上“”的符号；III.额定频率或额定频率范围，单位为Hz;IV.若该设备须连接至多相电力系统，则须另外标示相数，如2￠,3￠等；V.额定电流,单位为A或mA;VI.制造商名称或商标符号或辩识符号;VII. 设备型号;VIII.若设备为class II,则须加上“”的符号;b.电源输出端: 插座旁须有清楚标示注明其所能承受最大负载；c.电压切换开关应在使用手册中详细述明其用途及使用方法；d.保险丝I.额定电流；II.额定电压；III.熔断特性（FAST 标示为“F”,SLOW或TIME LAG标示为“T”）;IV.防爆特性（LOW-BREAKING 标示为“L ”,HIGH-BREAKING 标示为“H”）;范例：T2.5AL,250V或F3.15AH,250Ve.端子I. 接地保护端子旁，应有“”标示；II.零线（中性线）端子旁，应有“N” 标示；注:可以有额外的标示,但先决条件是不可造成误导或混淆.3.2标示要求:a.标示不可置于可取下的物品上；b.上述标示种类之各种标示,经过酒精,汽油等有机溶剂及水测试后,须依然清晰可见，且为恒久标示．二 EMC1.EMC介绍EMC(ELECTRO-MAGNETIC COMPATIBILITY)即电磁兼容性，乃指产品在优良的设计下不干扰别的产品，也能忍受外界电磁干扰的能力，EMC包括EMI(ELECTRO-MAGNETIC INTERFERENCE)和EMC(ELECTRO-MAGNETIC SUSCEPTIBILITY).EMI即电磁干扰,指含有电子电机零件的仪器,装置整组设备或整套系统因动作而产生的一种电磁波噪声,或装置本身不需要的信号,经由辐射或传导路径影响其它装置,造成其它装置不正常或失真.EMS即电磁耐受性,也就是仪器,装置整组或整套系统本身具有抗拒外面噪声, 免除被外界噪声干扰的能力.2.EMI/EMC管制:目前,世界上很多国家或地区对于电子信息产品的EMI/EMS均有严格的管制措施,如美国FCC,欧盟的CE,日本的VCCI及电气用品取缔法,澳洲的SMA,加拿大,韩国等国家或地区均有专司EMI/EMS管制法规条文,对于销往这些国家或地区的产品都须先经过测试合格,方可合法的运送及销售.3.THE IEC 801-2 TEST STANDARD FOR ESD(静电放电试验)3.1.耦合方式I. 直接ESDi. 针对待测物之导体部分采用接触式放电:ii. 针对待测物之非导体部分采用空气式放电:II.间接ESD均采用接触式放电处理i. 水平耦合板(HCP)ii.垂直耦合板(VCP)4. THE IEC 801-4 TEST STANDARD FOR EFT(快速电性脉冲试验)4.1耦合方式I. 电容式耦合: 仿真传导耦合III. 空腔式耦合: 仿真辐射耦合5.LED颜色5.1. RED: 危险或警告或+5V;5.2 YELLOW: 注意或+3.3V;5.3 GREEN: 安全或-12V;5.4. BLUE: 特别讯息;5.5. WHITE: 一般讯息或-5V;5.6. BLACK: GROUND;5.7. ORANGE: 5VS.。

产品安规培训教材一、电器名词解释基本绝缘：加在带电部件上提供基本保护以防触电的绝缘。

附加绝缘：不基本绝缘失效，为了对电击提供防护而对基本绝缘另外施加的独立绝缘系统。

双重绝缘：由基本绝缘和附加绝缘两种绝缘组成的绝缘。

加强绝缘：加在带电部件上的一种单一绝缘系统，它提供的防触电保护程度相当于双重绝缘。

爬电距离：沿着绝缘物表面测得的两个导电部件之间或导电部件与电器边界面之间的最短距离。

电气间隙：通过空气测得的两个导电部件之间或导电部件与电器边界面之间的最短距离。

控温器：一种热敏装置，其工作温度可以固定的或者是可调的。

在正常工作期间，通过自动开闭电路，保持电路的或电器部件的温度在某个范围之内。

温度限制器：一种热敏装置，其工作温度可以是固定或可调的在正常工作期间，当被控制体的温度达到预定值时，便关完备电路或开启电路。

电子元件：通过电子在真空、气体或半导体中运动而在理论上达到导电的元件。

额定电压：器具正常工作条件下运行时，其所考虑的那部分所承受的最高电压。

电子电路：至少装有一个电子元件的电路。

额定电流：由制造商为器具规定的电流。

二、电器分类1.0类电器：依靠基本绝缘来防止触电的电器。

2.0I类电器：任何部分至少都是基本绝缘，并装有接地线端子，但具有不带接地导线的供电软线，而其插头则没有接地触点，不能插入有接地插孔的电器。

3.II类电器：防触电不仅依靠基本绝缘，而且具有附加的安全预防措施的电器。

例如：装有双重绝缘或加强绝缘，但没有接地保护或依赖于安装条件的可靠措施（依靠双重绝缘或加强绝缘防护触电的部件）。

4.III类电器：依靠安全超低电压供电来防止触电，而且不会在其中产生比安全超低电压高的电压之电器（两组超低42V，三相超低24V）。

三、室温下泄漏电流1.对O类、0I类和III类器具：施加1.06倍额定电压,泄漏电流应小于0.5mA;2.对I类便携式器具: 施加1.06倍额定电压,泄漏电流应小于0.72mA;3.对I类驻立式电动器具: 施加1.06倍额定电压,泄漏电流应小于3.5mA;4.对I类驻立式电热器具: 施加1.06倍额定电压,泄漏电流应小于0.75mA或0.75mA/千瓦。

GS安规基础知识一、安规基本概念1、额定电压是由制造厂为器具规定的电压。

2、额定电压范围是由制造厂为器具规定的电压范围，用其上限和下限来表示。

3、工作电压器具以额定电压并在正常工作条件下运行时，其所考虑的那部分所承受的最高电压。

注1：需考虑控制器和开关设备不同位置的影响。

注2：工作电压已将谐振电压考虑在内。

注3：在确定工作电压时，瞬间电压的影响可忽略。

4、额定输入功率由制造厂为器具规定的输入功率。

5、额定输入功率范围由制造厂为器具规定的输入功率范围，用其上限和下限来表示。

6、额定电流由制造厂为器具规定的电流。

注：如果没有为器具规定电流，则额定电流：——对于电热器具，为由额定输入功率和额定电压计算出的电流；——对于电动器具和联合型器具，为器具以额定电压在正常工作条件下运行时测得的电流；7、额定频率由制造厂为器具规定的频率。

8、额定频率范围由制造厂为器具规定的频率范围，用其上限和下限来表示。

9、安全防护方面的基本概念：(1)基本绝缘：施加于带电部件对电击提供基本防护的绝缘。

(2)附加绝缘：万一基本绝缘失效，为了对电击提供防护，而对基本绝缘另外施加的独立绝缘。

(3)双重绝缘：由基本绝缘和附加绝缘构成的绝缘系统。

(4)加强绝缘：在本标准规定的条件下，提供与双重绝缘等效的防电击等级，而施加于带电部件的单一绝缘。

注：作为一个单独的绝缘系统，能够在可接触部分与带电部件直接提供与双重绝缘等效的防护，穿通厚度至少为2mm。

(5)功能性绝缘：在不同电势的导电部件之间的绝缘，仅为器具的正确运行所需。

注：绝缘厚度的要求：基本绝缘或附加绝缘厚度不小于1.0mm；加强绝缘厚度不小于2.0mm。

10、爬电距离两个导电部件之间，或一个导电部件与器具的易触及表面之间沿绝缘材料表面测量的最短路径。

11、电气间隙两个导电部件之间，或一个导电部件与器具的易触及表面之间的空间最短距离。

注意：塑胶材料的电镀表面认为是导电部件。

12、带电部件在正常使用时,通电的导线或导电性部件(包括中性线)，但不包括PEN导线(注符合8.1.4条件的不是带电部件)。
