漆包线的铜包铝线(CCA)与其它同类产品的比较铜体积比(%) 15 15 100 0比重(g/cm3) 3.63 3.63 8.89 2.70相同线径重量下的长度比 2.5:1 2.5:1 1:1 3.29:1导电率(%IACS) 69 65 100 62漆包线的中小规格漆包线技术发展趋势细径化由于电器产品的小型化，如摄录一体机、随身听、电子钟表、微型继电器、汽车、摩托车配件、电子仪表、洗衣机、电视机元件等所用的漆包线都朝着细径化方向发展。
例如，彩电用高压包即一体化行输出回扫变压器用漆包线原采用分段槽绕法绝缘时，使用规格范围为?φ 0.06～0.08 mm且均为加厚绝缘，现设计改为平绕法层间绝缘绕制结构后，线径改为?φ 0.03～0.04 mm，且薄漆层即可。
我国每年彩电生产近3 000万台，仅此一项估算需耗用?φ 0.03～0.04 mm漆包线近350 t/a，再加上其他产品需求，用量相当可观，但目前绝大部分仍需依靠进口。
轻量化根据电器产品的设计要求，在一些要求不高的使用场合所采用的轻量化方法是选材轻量化而非细径轻量化，如一些要求不高的微型电机、扬声器音圈、人工心脏起搏器、微波炉变压器等，产品采用漆包铝线、漆包铜包铝线来加工，这些选材与我们普通的漆包铜线相比有重量轻，价格低的优点，也存在着加工困难、焊接性差、抗拉强度小等缺点。
仅微波炉变压器一项，按我国每年生产1 000万台计算，已相当可观。
目前国内市场上此类产品除采用铜漆包线以外均以韩国生产的铝漆包线为主，国内尚无厂家生产，韩国LG公司的市场占有份额较大。
自粘性自粘性漆包线的特殊性能表现在可绕制无骨架线圈或免浸渍。
主要用于彩电偏转，扬声器音圈、蜂鸣器、微电机、电子变压器等场合。
根据底面漆的不同组合，选材不同也有不同的耐热等级，可分别满足不同使用场合。
该品种在电声及彩电偏转方面用量相当可观。
(扬声器年用量约350 t；彩偏年用量约2 500 t)，扬声器配套以常州耀卫、常州钟山、福州大通、山东蓬莱为主，彩电偏转配套的自粘性漆包线，以日本进口为主。
铜包钢线(CCS)简介一，铜包钢线结构和性能铜包钢线(Copper clad steel wire，简称CCS线)是国际上近几十年开发的新产品，国外发达国家已广泛使用。
在中国，大量使用铜包钢线还是近几年的事。
铜包钢线（CCS）属双金属复合线材，它是利用两种金属各自的优点，通过特殊的生产工艺而制成的。
早在上个世纪30年代，最早由德国发明，随后在美国、英国、法国等先进国家迅速推广。
并广泛地应用于各种领域，包括电力传输系统。
1968年铜包铝、铜包钢线被应用在CATV电缆上。
1，铜包钢线结构铜包钢线是以钢线为芯体，在其表面上覆一层铜的复合线材，如图1所示结构。
铜包钢线在性能上兼备了钢的高强度、耐高温软化的机械性能和铜导电率高、接触电阻小的电性能，因而具有传导效率高，材料成本低，抗拉断力大，质量轻，耐磨损的特点。
它在电缆行业中可代替铜导体作为分配线或在通信业中用作电话用户线、高频传输电缆的导体。
图1，铜包钢线结构视图铜包钢线由钢芯线和紧密包覆其外的铜层构成，铜包钢线按导电率可分为21%IACS、30%IACS和40%IACS（IACS国际退火铜标准导电率）三种。
铜包钢线按力学性能（退火状态）可分为软态(A)、硬态(HS)和超硬态(EHS)。
铜包钢线经过深加工，还可加工成镀银铜包钢线、镀锡铜包钢或镀铅合金铜包钢线。
一般CATV电缆采用30%的软态铜包钢作内导体。
铜包钢线的表示方法：铜包钢线执行的标准：铜包钢线执行的标准有：ASTM B 22704-04《拉制硬态铜包钢线》、ASTM B 910/B910M-04《退火态铜包钢线》、ASTM B 869-04《CATV 同轴电缆用铜包钢线》和ASTM B 452-02《电子产品用铜包钢线》。
也有按GB12269－91、YD/T 722-94、BS4087-1989、ASTM B227-93、ASTM B3452-93等标准生产。
2，铜包钢线性能特点铜包钢线将钢的高强度与铜的高导电性和抗腐蚀性相结合，使它已成为通信、电力、电子行业中的理想导线。

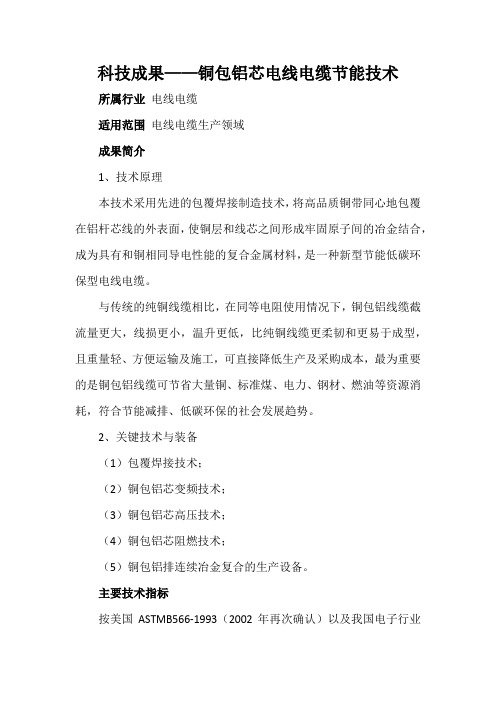

科技成果——铜包铝芯电线电缆节能技术所属行业电线电缆适用范围电线电缆生产领域成果简介1、技术原理本技术采用先进的包覆焊接制造技术，将高品质铜带同心地包覆在铝杆芯线的外表面，使铜层和线芯之间形成牢固原子间的冶金结合，成为具有和铜相同导电性能的复合金属材料，是一种新型节能低碳环保型电线电缆。
与传统的纯铜线缆相比，在同等电阻使用情况下，铜包铝线缆截流量更大，线损更小，温升更低，比纯铜线缆更柔韧和更易于成型，且重量轻、方便运输及施工，可直接降低生产及采购成本，最为重要的是铜包铝线缆可节省大量铜、标准煤、电力、钢材、燃油等资源消耗，符合节能减排、低碳环保的社会发展趋势。
2、关键技术与装备（1）包覆焊接技术；（2）铜包铝芯变频技术；（3）铜包铝芯高压技术；（4）铜包铝芯阻燃技术；（5）铜包铝排连续冶金复合的生产设备。
主要技术指标按美国ASTMB566-1993（2002年再次确认）以及我国电子行业相关标准，通常铜铝复合材料中铜铝体积比由10：90（简记为10）或者15：85（简记为15）两种，其物理性能如下表。
1、使用范围适用于工频额定电压0.6/1KV及以下的输配电线路固定敷设用。
广泛运用于电力、建筑、工矿、冶金、石油化工、交通等部门。
在良好使用环境中，在额定的电压、电流等级范围内可连续使用，使用寿命和铜电缆一致。
2、使用特性额定电压：U o/U=0.6/1KV；电缆长期允许工作温度：PVC≤70℃，XLPE≤70℃；电缆敷设温度≥0℃；短路时（最长持续时间不超过5秒）电缆导体最高温度≤160℃；电缆的允许弯曲半径：单芯电缆20（D+d）mm；多芯电缆15（D+d）mm。
技术水平1、项目资助（1）2008年“铜包铝芯电线电缆项目”项目被列入十省建设技术推广及科技成果推广项目；（2）2013年“铜包铝芯电线电缆项目”被列入国家住建部全国建设行业科技成果推广项目；（3）2013年“铜包铝芯电线电缆与铜包铝排生产项目”获得了大连市工业企业技术创新专项资金补助。
