焊接冶金学重点答案

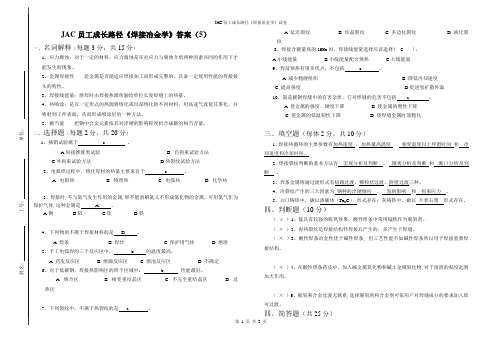

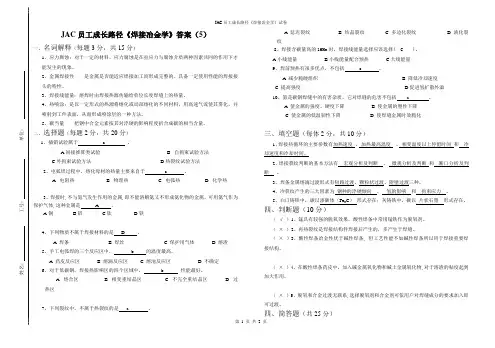

第 1 页 共 2 页JAC 员工成长路径《焊接冶金学》答案（5）一、名词解释（每题3分，共15分）1、应力腐蚀：对于一定的材料，应力腐蚀是在拉应力与腐蚀介质两种因素共同的作用下才能发生的现象。

2、金属焊接性 是金属是否能适应焊接加工而形成完整的、具备一定使用性能的焊接接头的特性。

3、焊接线能量：熔焊时由焊接热源传输给单位长度焊缝上的热量。

4、热喷涂：是以一定形式的热源将熔化或局部熔化的不同材料，用高速气流使其雾化，并喷射到工件表面，从而形成喷涂层的一种方法。

5、碳当量 把钢中合金元素按其对淬硬的影响程度折合成碳的相当含量。

二、选择题（每题2分，共20分）1、插销试验属于 c 。

A.间接推算类试验B. 自拘束试验方法C.外拘束试验方法D.热裂纹试验方法 2、电弧焊过程中，熔化母材的热量主要来自于 c 。

A. 电阻热B. 物理热C. 电弧热D. 化学热3、焊接时,不与氮气发生作用的金属,即不能溶解氮又不形成氮化物的金属，可用氮气作为保护气体,这种金属是 A 。

A.铜B.铝C.钛D.铁4、下列物质不属于焊接材料的是 D 。

A 焊条B 焊丝C 保护用气体D 熔渣 5、手工电弧焊的三个反应区中， b 的温度最高。

A 药皮反应区B 熔滴反应区C 熔池反应区D 不确定 6、对于低碳钢，焊接热影响区的四个区域中， b 性能最好。

A. 熔合区B. 相变重结晶区C. 不完全重结晶区D. 过热区7、下列裂纹中，不属于热裂纹的是 a 。

A 延迟裂纹B 结晶裂纹C 多边化裂纹D 液化裂纹8、焊接含碳量高的16Mn 时，焊接线能量选择应该选择( C )。

A.小线能量 B.小线能量配合预热 C.大线能量 9、焊前预热有很多优点，不包括 c 。

A 减少脆硬组织B 降低冷却速度C 提高强度D 促进氢扩散外溢 10、氮是碳钢焊缝中的有害杂质，它对焊缝的危害不包括 a 。

A 使金属的强度、硬度下降 B 使金属的塑性下降C 使金属的低温韧性下降D 使焊缝金属时效脆化三、填空题（每体2分，共10分）1、焊接热循环的主要参数有加热速度 、 加热最高温度 、 相变温度以上停留时间 和 冷却速度和冷却时间。

模块四4-1答：(1）氧化物夹杂 其成分主要是SiO2，其次是MnO、TiO2、Al2O3等。

(2）氮化物夹杂 氮化物主要是Fe4N。

(3）硫化物夹杂硫化物主要有两种形态： FeS 和MnS4-2答：氮气孔较多集中在焊缝表面，但多数情况下是成堆出现，与蜂窝类似。

氮的来源主要是由于焊接过程中焊缝保护不良，有较多的空气侵入熔池所致。

在实际中常采取的防止措施如下：（1）加强焊接区的保护（2）合理确定焊接工艺（3）冶金处理对于低碳钢和低合金钢焊接接头，大多数情况下氢气孔出现在焊缝的表面上，气孔的断面形状如同螺钉状，在焊缝的表面上形成喇叭口形，而气孔的四周有光滑的内壁。

但这类气孔在特殊情况下也会出现在焊缝的内部，如焊条药皮中含有较多的结晶水，使焊缝中的含氢量过高，因而凝固时来不及上浮而残存在焊缝内部。

防止氢气孔的措施主要有以下几种：(1)控制氢的来源(2)冶金处理(3) 控制焊接工艺参数焊接碳钢时，由于冶金反应产生了大量的CO，在结晶过程中来不及逸出而残留在焊缝内部形成气孔。

气孔沿结晶方向分布，有些象条虫状卧在焊缝内部。

防止CO气孔常采用的措施主要有以下几种：(1)限制焊丝中的含碳量(2)采取冶金措施防止CO气孔(3) 合理确定焊接工艺4-3答：焊接结构产生裂纹轻者需要返修，浪费人力、物力、时间，重者造成焊接结构报废，无法修补。

更严重者造成事故、人身伤亡。

具体地说，焊接裂纹对结构的危害有：（1）减少了焊接接头的工作截面，因而降低了焊接结构的承载能力。

（2）构成了严重的应力集中。

裂纹是片状缺陷，其边缘构成了非常尖锐的切口，具有高的应力集中，既降低结构的疲劳强度，又容易引发结构的脆性破坏。

（3）造成泄漏。

用于承受高温高压的焊接锅炉或压力容器，用于盛装或输送有毒的、可燃的气体或液体的各种焊接储罐和管道等，若有穿透性裂纹，必然发生泄漏，在工程上是不允许的。

（4）表面裂纹能藏垢纳污，容易造成或加速结构腐蚀。

（5）留下隐患，使结构变得不可靠。

一.名词解释1. 焊接：被焊工件的材质（同质或异质），通过加热或加压或二者并用，并且用或不用填充材料，使工件的材质达到原子间的结合而形成永久性的连接的工艺过程。

2. 熔合比：在焊缝金属中局部融化的母材所占的比例称为熔合比。

3. 交互结晶：熔合区附近加热到半融化状态基本金属的晶粒表而，非自发晶核就依附在这个表而上，并以柱状晶的形态向焊缝中心生长，形成所谓交互结晶。

4. 焊缝扩散氢：由于氢原子和离子的半径很小，这一部分氢可以在焊缝金属的晶格中自由扩散，故称扩散氢。

5. 拘束度：单位长度焊缝，在根部间隙产生单位长度的弹性位移所需的力。

6. 熔敷系数：真正反映焊接生产率的指标。

7. 熔敷比表面积：熔滴的表而积Ag与其质量pVg之比。

8. 应力腐蚀：焊接构件，如容器，管道等在腐蚀介质和拉伸应力的共同作用下产生的一种延迟破坏现象，称为应力腐蚀裂纹。

9. 层状撕裂：大型厚壁结构，在焊接过程中会沿钢板的厚度方向岀现较大的拉伸应力，如果钢中有较多的杂质，那么沿钢板轧制方向出现一种台阶状的裂纹，称为层状撕裂。

10. 在热裂纹：厚板焊接结构，并采用含有某些沉淀强化合金元素的钢材，在进行消除应力热处理或在一泄温度下服役的过程中，任焊接热影响区粗晶部位发生的裂纹为在热裂纹。

11. 热影响区：熔焊时在集中热源的作用下，焊缝两侧发生组织和性能变化的区域。

12. 热循环曲线：焊接过程中热源沿焊件移动时，焊件上某点温度由低而高，达到峰值后，又由高而低随时间的变化称为焊接热循环。

13. 焊接线能量：热源功率q与焊接速度v之比。

二简答1. 氢对焊接质量有哪些影响？控制焊缝含氢量的主要描施是什么？a.氢脆，氢在室温附近使钢的塑性严重下降，b.白点，碳钢和低合金钢焊缝，如含氢量高常常在拉伸或弯曲断而上岀现银白色局部脆断点。

c.形成气孔，熔池吸收大量的氢，凝固时由于溶解度突然下降，使氢处于饱和状态，会产生氢气且不溶于液态金属，形成气泡产生气孔。

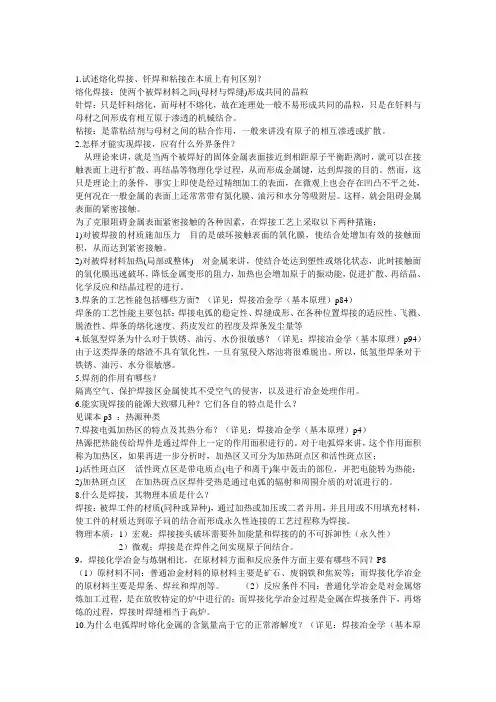

1.试述熔化焊接、钎焊和粘接在本质上有何区别？熔化焊接：使两个被焊材料之间(母材与焊缝)形成共同的晶粒针焊：只是钎料熔化，而母材不熔化，故在连理处一般不易形成共同的晶粒，只是在钎料与母材之间形成有相互原于渗透的机械结合。

粘接：是靠粘结剂与母材之间的粘合作用，一般来讲没有原子的相互渗透或扩散。

2.怎样才能实现焊接，应有什么外界条件？从理论来讲，就是当两个被焊好的固体金属表面接近到相距原子平衡距离时，就可以在接触表面上进行扩散、再结晶等物理化学过程，从而形成金属键，达到焊接的目的。

然而，这只是理论上的条件，事实上即使是经过精细加工的表面，在微观上也会存在凹凸不平之处，更何况在一般金属的表面上还常常带有氮化膜、油污和水分等吸附层。

这样，就会阻碍金属表面的紧密接触。

为了克服阻碍金属表面紧密接触的各种因素，在焊接工艺上采取以下两种措施：1)对被焊接的材质施加压力目的是破坏接触表面的氧化膜，使结合处增加有效的接触面积，从而达到紧密接触。

2)对被焊材料加热(局部或整体) 对金属来讲，使结合处达到塑性或熔化状态，此时接触面的氧化膜迅速破坏，降低金属变形的阻力，加热也会增加原于的振动能，促进扩散、再结晶、化学反应和结晶过程的进行。

3.焊条的工艺性能包括哪些方面? （详见：焊接冶金学（基本原理）p84）焊条的工艺性能主要包括：焊接电弧的稳定性、焊缝成形、在各种位置焊接的适应性、飞溅、脱渣性、焊条的熔化速度、药皮发红的程度及焊条发尘量等4.低氢型焊条为什么对于铁锈、油污、水份很敏感？（详见：焊接冶金学（基本原理）p94）由于这类焊条的熔渣不具有氧化性，一旦有氢侵入熔池将很难脱出。

所以，低氢型焊条对于铁锈、油污、水分很敏感。

5.焊剂的作用有哪些？隔离空气、保护焊接区金属使其不受空气的侵害，以及进行冶金处理作用。

6.能实现焊接的能源大致哪几种？它们各自的特点是什么？见课本p3 ：热源种类7.焊接电弧加热区的特点及其热分布？（详见：焊接冶金学（基本原理）p4）热源把热能传给焊件是通过焊件上一定的作用面积进行的。

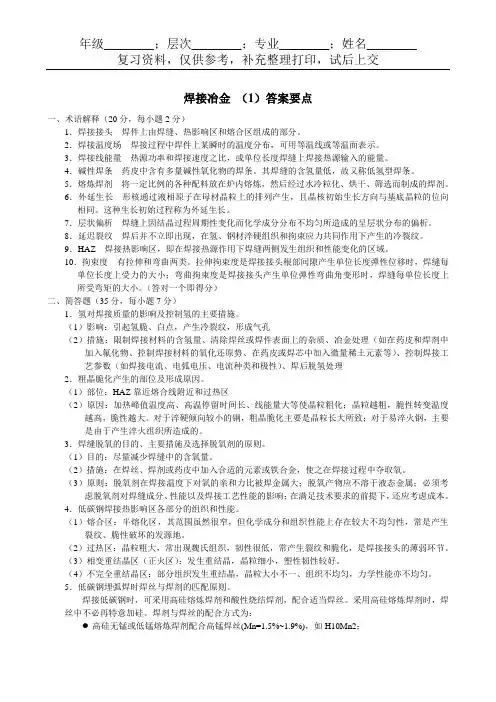

焊接冶金（1）答案要点一、术语解释（20分，每小题2分）1．焊接接头焊件上由焊缝、热影响区和熔合区组成的部分。

2．焊接温度场焊接过程中焊件上某瞬时的温度分布，可用等温线或等温面表示。

3．焊接线能量热源功率和焊接速度之比，或单位长度焊缝上焊接热源输入的能量。

4．碱性焊条药皮中含有多量碱性氧化物的焊条。

其焊缝的含氢量低，故又称低氢型焊条。

5．熔炼焊剂将一定比例的各种配料放在炉内熔炼，然后经过水冷粒化、烘干、筛选而制成的焊剂。

6．外延生长形核通过液相原子在母材晶粒上的排列产生，且晶核初始生长方向与基底晶粒的位向相同。

这种生长初始过程称为外延生长。

7．层状偏析焊缝上因结晶过程周期性变化而化学成分分布不均匀所造成的呈层状分布的偏析。

8．延迟裂纹焊后并不立即出现，在氢、钢材淬硬组织和拘束应力共同作用下产生的冷裂纹。

9．HAZ 焊接热影响区，即在焊接热源作用下焊缝两侧发生组织和性能变化的区域。

10．拘束度有拉伸和弯曲两类。

拉伸拘束度是焊接接头根部间隙产生单位长度弹性位移时，焊缝每单位长度上受力的大小；弯曲拘束度是焊接接头产生单位弹性弯曲角变形时，焊缝每单位长度上所受弯矩的大小。

（答对一个即得分）二、简答题（35分，每小题7分）1．氢对焊接质量的影响及控制氢的主要措施。

（1）影响：引起氢脆、白点，产生冷裂纹，形成气孔（2）措施：限制焊接材料的含氢量、清除焊丝或焊件表面上的杂质、冶金处理（如在药皮和焊剂中加入氟化物、控制焊接材料的氧化还原势、在药皮或焊芯中加入微量稀土元素等）、控制焊接工艺参数（如焊接电流、电弧电压、电流种类和极性）、焊后脱氢处理2．粗晶脆化产生的部位及形成原因。

（1）部位：HAZ靠近熔合线附近和过热区（2）原因：加热峰值温度高、高温停留时间长、线能量大等使晶粒粗化；晶粒越粗，脆性转变温度越高，脆性越大。

对于淬硬倾向较小的钢，粗晶脆化主要是晶粒长大所致；对于易淬火钢，主要是由于产生淬火组织所造成的。

一.名词解释1.焊接：被焊工件的材质(同质或异质)，通过加热或加压或二者并用，并且用或不用填充材料，使工件的材质达到原子间的结合而形成永久性的连接的工艺过程。

2.熔合比：在焊缝金属中局部融化的母材所占的比例称为熔合比。

3.交互结晶：熔合区附近加热到半融化状态基本金属的晶粒表面，非自发晶核就依附在这个表面上，并以柱状晶的形态向焊缝中心生长，形成所谓交互结晶。

4.焊缝扩散氢：由于氢原子和离子的半径很小，这一部分氢可以在焊缝金属的晶格中自由扩散，故称扩散氢。

5.拘束度：单位长度焊缝，在根部间隙产生单位长度的弹性位移所需的力。

6.熔敷系数：真正反映焊接生产率的指标。

7.熔敷比表面积：熔滴的表面积Ag与其质量pVg之比。

8.应力腐蚀：焊接构件，如容器，管道等在腐蚀介质和拉伸应力的共同作用下产生的一种延迟破坏现象，称为应力腐蚀裂纹。

9.层状撕裂：大型厚壁结构，在焊接过程中会沿钢板的厚度方向出现较大的拉伸应力，如果钢中有较多的杂质，那么沿钢板轧制方向出现一种台阶状的裂纹，称为层状撕裂。

10.在热裂纹：厚板焊接结构，并采用含有某些沉淀强化合金元素的钢材，在进行消除应力热处理或在一定温度下服役的过程中，在焊接热影响区粗晶部位发生的裂纹为在热裂纹。

11.热影响区：熔焊时在集中热源的作用下，焊缝两侧发生组织和性能变化的区域。

12.热循环曲线：焊接过程中热源沿焊件移动时，焊件上某点温度由低而高，达到峰值后，又由高而低随时间的变化称为焊接热循环。

13.焊接线能量：热源功率q与焊接速度v之比。

二.简答1.氢对焊接质量有哪些影响？控制焊缝含氢量的主要措施是什么？a.氢脆，氢在室温附近使钢的塑性严重下降，b.白点，碳钢和低合金钢焊缝，如含氢量高常常在拉伸或弯曲断面上出现银白色局部脆断点。

c.形成气孔，熔池吸收大量的氢，凝固时由于溶解度突然下降，使氢处于饱和状态，会产生氢气且不溶于液态金属，形成气泡产生气孔。

d.氢促使产生冷裂纹。

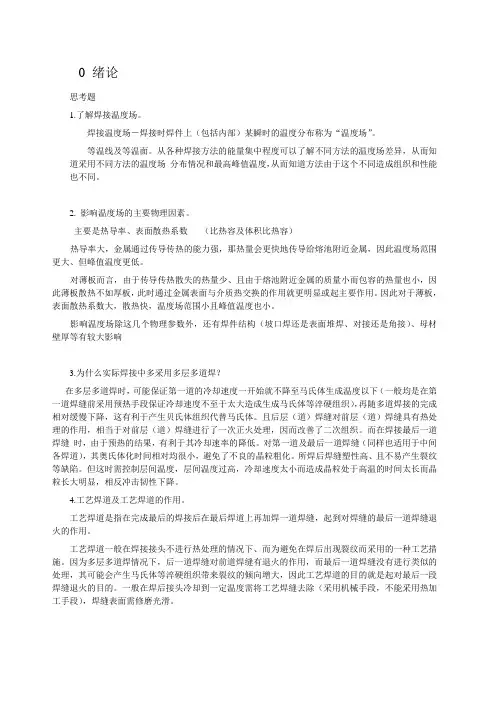

0 绪论思考题1.了解焊接温度场。

焊接温度场－焊接时焊件上（包括内部）某瞬时的温度分布称为“温度场”。

等温线及等温面。

从各种焊接方法的能量集中程度可以了解不同方法的温度场差异，从而知道采用不同方法的温度场分布情况和最高峰值温度，从而知道方法由于这个不同造成组织和性能也不同。

2. 影响温度场的主要物理因素。

主要是热导率、表面散热系数（比热容及体积比热容）热导率大，金属通过传导传热的能力强，那热量会更快地传导给熔池附近金属，因此温度场范围更大、但峰值温度更低。

对薄板而言，由于传导传热散失的热量少、且由于熔池附近金属的质量小而包容的热量也小，因此薄板散热不如厚板，此时通过金属表面与介质热交换的作用就更明显或起主要作用。

因此对于薄板，表面散热系数大，散热快，温度场范围小且峰值温度也小。

影响温度场除这几个物理参数外，还有焊件结构（坡口焊还是表面堆焊、对接还是角接）、母材壁厚等有较大影响3.为什么实际焊接中多采用多层多道焊？在多层多道焊时，可能保证第一道的冷却速度一开始就不降至马氏体生成温度以下（一般均是在第一道焊缝前采用预热手段保证冷却速度不至于太大造成生成马氏体等淬硬组织），再随多道焊接的完成相对缓慢下降，这有利于产生贝氏体组织代替马氏体。

且后层（道）焊缝对前层（道）焊缝具有热处理的作用，相当于对前层（道）焊缝进行了一次正火处理，因而改善了二次组织。

而在焊接最后一道焊缝时，由于预热的结果，有利于其冷却速率的降低。

对第一道及最后一道焊缝（同样也适用于中间各焊道），其奥氏体化时间相对均很小，避免了不良的晶粒粗化。

所焊后焊缝塑性高、且不易产生裂纹等缺陷。

但这时需控制层间温度，层间温度过高，冷却速度太小而造成晶粒处于高温的时间太长而晶粒长大明显，相反冲击韧性下降。

4.工艺焊道及工艺焊道的作用。

工艺焊道是指在完成最后的焊接后在最后焊道上再加焊一道焊缝，起到对焊缝的最后一道焊缝退火的作用。

工艺焊道一般在焊接接头不进行热处理的情况下、而为避免在焊后出现裂纹而采用的一种工艺措施。

焊接冶金学各章重点、难点及作业0 绪论思考题1.了解焊接温度场。

焊接温度场－焊接时焊件上（包括内部）某瞬时的温度分布称为“温度场”。

等温线及等温面。

从各种焊接方法的能量集中程度可以了解不同方法的温度场差异，从而知道采用不同方法的温度场分布情况和最高峰值温度，从而知道方法由于这个不同造成组织和性能也不同。

2. 影响温度场的主要物理因素。

主要是热导率、表面散热系数（比热容及体积比热容）热导率大，金属通过传导传热的能力强，那热量会更快地传导给熔池附近金属，因此温度场范围更大、但峰值温度更低。

对薄板而言，由于传导传热散失的热量少、且由于熔池附近金属的质量小而包容的热量也小，因此薄板散热不如厚板，此时通过金属表面与介质热交换的作用就更明显或起主要作用。

因此对于薄板，表面散热系数大，散热快，温度场范围小且峰值温度也小。

影响温度场除这几个物理参数外，还有焊件结构（坡口焊还是表面堆焊、对接还是角接）、母材壁厚等有较大影响3.为什么实际焊接中多采用多层多道焊？在多层多道焊时，可能保证第一道的冷却速度一开始就不降至马氏体生成温度以下（一般均是在第一道焊缝前采用预热手段保证冷却速度不至于太大造成生成马氏体等淬硬组织），再随多道焊接的完成相对缓慢下降，这有利于产生贝氏体组织代替马氏体。

且后层（道）焊缝对前层（道）焊缝具有热处理的作用，相当于对前层（道）焊缝进行了一次正火处理，因而改善了二次组织。

而在焊接最后一道焊缝时，由于预热的结果，有利于其冷却速率的降低。

对第一道及最后一道焊缝（同样也适用于中间各焊道），其奥氏体化时间相对均很小，避免了不良的晶粒粗化。

所焊后焊缝塑性高、且不易产生裂纹等缺陷。

但这时需控制层间温度，层间温度过高，冷却速度太小而造成晶粒处于高温的时间太长而晶粒长大明显，相反冲击韧性下降。

4.工艺焊道及工艺焊道的作用。

工艺焊道是指在完成最后的焊接后在最后焊道上再加焊一道焊缝，起到对焊缝的最后一道焊缝退火的作用。

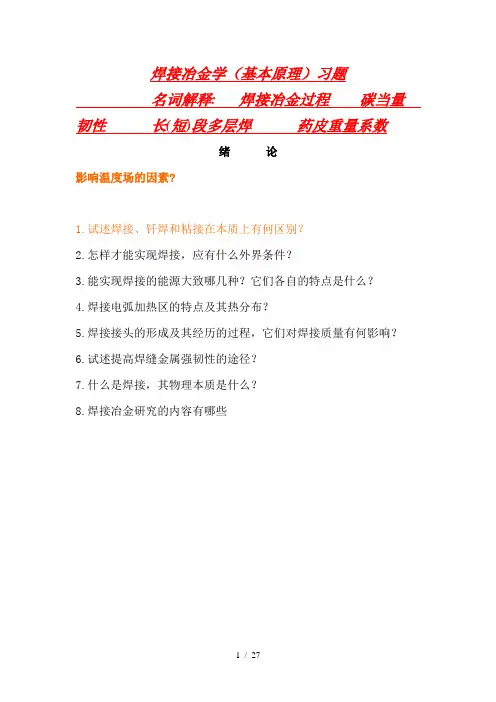

焊接冶金学（基本原理）习题名词解释: 焊接冶金过程碳当量韧性长(短)段多层焊药皮重量系数绪论影响温度场的因素?1.试述焊接、钎焊和粘接在本质上有何区别？2.怎样才能实现焊接，应有什么外界条件？3.能实现焊接的能源大致哪几种？它们各自的特点是什么？4.焊接电弧加热区的特点及其热分布？5.焊接接头的形成及其经历的过程，它们对焊接质量有何影响？6.试述提高焊缝金属强韧性的途径？7.什么是焊接，其物理本质是什么？8.焊接冶金研究的内容有哪些第一章焊接化学冶金焊条金属的平均熔化速度熔焊方法的保护方式?碱度1.焊接化学冶金与炼钢相比，在原材料方面和反应条件方面主要有哪些不同？2.调控焊缝化学成分有哪两种手段？它们怎样影响焊缝化学成分？3.焊接区内气体的主要来源是什么？它们是怎样产生的？4为什么电弧焊时熔化金属的含氮量高于它的正常溶解度？5.氮对焊接质量有哪些影响？控制焊缝含氮量的主要措施是什么？6.手弧焊时，氢通过哪些途径向液态铁中溶解？写出溶解反应及规律？7.氢对焊接质量有哪些影响？8既然随着碱度的增加水蒸气在熔渣中的溶解度增大，为什么在低氢型焊条熔敷金属中的含氢量反而比酸性焊条少？9. 综合分析各种因素对手工电弧焊时焊缝含氢量的影响。

10.今欲制造超低氢焊条（[H]<1cm3/100g）,问设计药皮配方时应采取什么措施？11. 氧对焊接质量有哪些影响？应采取什么措施减少焊缝含氧量？12.保护焊焊接低合金钢时，应采用什么焊丝？为什么？13.在焊接过程中熔渣起哪些作用？设计焊条、焊剂时应主要调控熔渣的哪些物化性质？为什么？14.测得熔渣的化学成分为：CaO41.94%、28.34%、23.76%、FeO5.78%、7.23%、3.57%、MnO3.74%、4.25%，计算熔渣的碱度和，并判断该渣的酸碱性。

15.已知在碱性渣和酸性渣中各含有15%的FeO，熔池的平均温度为1700℃，问在该温度下平衡时分配到熔池中的FeO量各为多少？为什么在两种情况下分配到熔池中的FeO量不同？为什么焊缝中实际含FeO量远小于平衡时的含量？16.既然熔渣的碱度越高，其中的自由氧越多，为什么碱性焊条焊缝含氧量比酸性焊条焊缝含氧量低？17.为什么焊接高铝钢时，即使焊条药皮中不含，只是由于用水玻璃作粘结剂，焊缝还会严重增硅？18. 综合分析熔渣中的CaF2在焊接化学冶金过程是所起的作用。

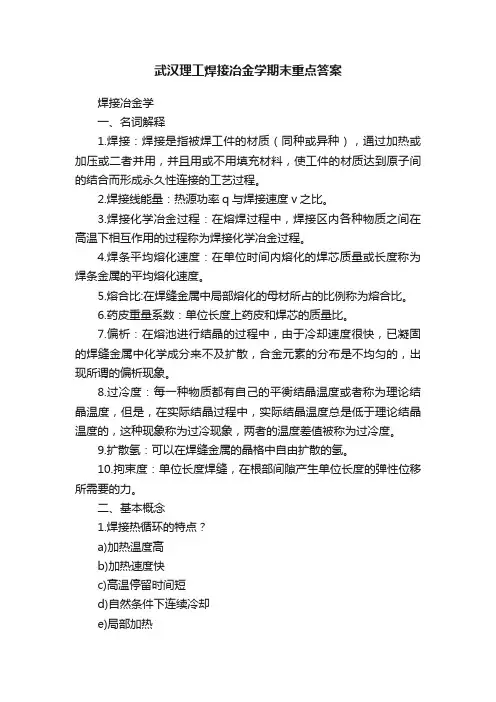

武汉理工焊接冶金学期末重点答案焊接冶金学一、名词解释1.焊接：焊接是指被焊工件的材质（同种或异种），通过加热或加压或二者并用，并且用或不用填充材料，使工件的材质达到原子间的结合而形成永久性连接的工艺过程。

2.焊接线能量：热源功率q与焊接速度v之比。

3.焊接化学冶金过程：在熔焊过程中，焊接区内各种物质之间在高温下相互作用的过程称为焊接化学冶金过程。

4.焊条平均熔化速度：在单位时间内熔化的焊芯质量或长度称为焊条金属的平均熔化速度。

5.熔合比:在焊缝金属中局部熔化的母材所占的比例称为熔合比。

6.药皮重量系数：单位长度上药皮和焊芯的质量比。

7.偏析：在熔池进行结晶的过程中，由于冷却速度很快，已凝固的焊缝金属中化学成分来不及扩散，合金元素的分布是不均匀的，出现所谓的偏析现象。

8.过冷度：每一种物质都有自己的平衡结晶温度或者称为理论结晶温度，但是，在实际结晶过程中，实际结晶温度总是低于理论结晶温度的，这种现象称为过冷现象，两者的温度差值被称为过冷度。

9.扩散氢：可以在焊缝金属的晶格中自由扩散的氢。

10.拘束度：单位长度焊缝，在根部间隙产生单位长度的弹性位移所需要的力。

二、基本概念1.焊接热循环的特点？a)加热温度高b)加热速度快c)高温停留时间短d)自然条件下连续冷却e)局部加热2.药芯焊丝的特性？a)焊接飞溅小b)焊缝成形美观c)熔敷速度高于实心焊丝d)可进行全位置焊接，并可以采用较大的焊接电流。

3.焊条设计原则？在技术上，必须满足设计任务的要求，达到各项技术指标的规定，在制造工艺上必须切实可行，同时还要考虑到经济效益要好；焊条的卫生指标要先进，确保焊工的身体健康。

4.焊条的设计依据a)被焊母材的化学成分与力学性能指标b)焊件的工作条件，如工作温度，工作压力以及是否有耐磨性，耐腐蚀性等特殊要求c)施工现场的焊接设备条件以及施工的条件等d)考虑电焊条制造的生产工艺条件5.选择脱氧剂的原则a)在焊接温度下脱氧剂对氧的亲和力应大于母材对氧的亲和力。

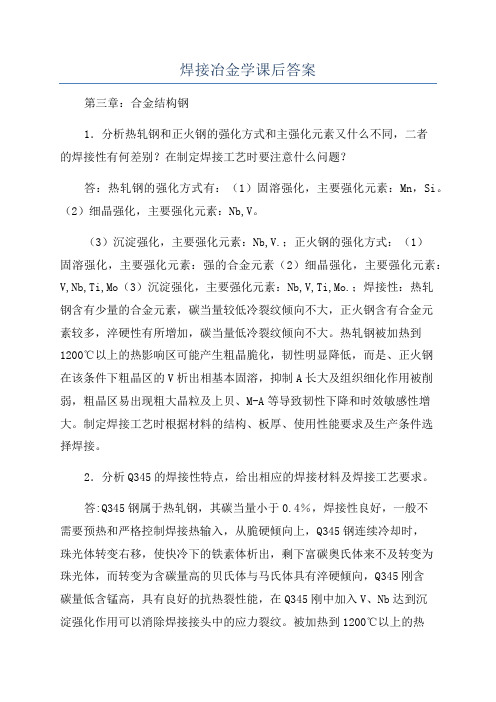

焊接冶金学课后答案第三章：合金结构钢1．分析热轧钢和正火钢的强化方式和主强化元素又什么不同，二者的焊接性有何差别？在制定焊接工艺时要注意什么问题？答：热轧钢的强化方式有：（1）固溶强化，主要强化元素：Mn，Si。

（2）细晶强化，主要强化元素：Nb,V。

（3）沉淀强化，主要强化元素：Nb,V.；正火钢的强化方式：（1）固溶强化，主要强化元素：强的合金元素（2）细晶强化，主要强化元素：V,Nb,Ti,Mo（3）沉淀强化，主要强化元素：Nb,V,Ti,Mo.；焊接性：热轧钢含有少量的合金元素，碳当量较低冷裂纹倾向不大，正火钢含有合金元素较多，淬硬性有所增加，碳当量低冷裂纹倾向不大。

热轧钢被加热到1200℃以上的热影响区可能产生粗晶脆化，韧性明显降低，而是、正火钢在该条件下粗晶区的V析出相基本固溶，抑制A长大及组织细化作用被削弱，粗晶区易出现粗大晶粒及上贝、M-A等导致韧性下降和时效敏感性增大。

制定焊接工艺时根据材料的结构、板厚、使用性能要求及生产条件选择焊接。

2．分析Q345的焊接性特点，给出相应的焊接材料及焊接工艺要求。

答:Q345钢属于热轧钢，其碳当量小于0.4％，焊接性良好，一般不需要预热和严格控制焊接热输入，从脆硬倾向上，Q345钢连续冷却时，珠光体转变右移，使快冷下的铁素体析出，剩下富碳奥氏体来不及转变为珠光体，而转变为含碳量高的贝氏体与马氏体具有淬硬倾向，Q345刚含碳量低含锰高，具有良好的抗热裂性能，在Q345刚中加入V、Nb达到沉淀强化作用可以消除焊接接头中的应力裂纹。

被加热到1200℃以上的热影响区过热区可能产生粗晶脆化，韧性明显降低，Q345钢经过600℃某1h退火处理，韧性大幅提高，热应变脆化倾向明显减小。

；焊接材料：对焊条电弧焊焊条的选择：E5系列。

埋弧焊：焊剂SJ501，焊丝H08A/H08MnA.电渣焊：焊剂HJ431、HJ360焊丝H08MnMoA。

CO2气体保护焊：H08系列和YJ5系列。

焊接冶金与焊接性答案【篇一：焊接冶金学课后答案】>1．分析热轧钢和正火钢的强化方式和主强化元素又什么不同，二者的焊接性有何差别？在制定焊接工艺时要注意什么问题？答：热轧钢的强化方式有：（1）固溶强化，主要强化元素：mn，si。

（2）细晶强化，主要强化元素：nb,v。

（3）沉淀强化，主要强化元素：nb,v.；正火钢的强化方式：（1）固溶强化，主要强化元素：强的合金元素（2）细晶强化，主要强化元素：v,nb,ti,mo（3）沉淀强化，主要强化元素：nb,v,ti,mo.；焊接性：热轧钢含有少量的合金元素，碳当量较低冷裂纹倾向不大，正火钢含有合金元素较多，淬硬性有所增加，碳当量低冷裂纹倾向不大。

热轧钢被加热到1200℃以上的热影响区可能产生粗晶脆化，韧性明显降低，而是、正火钢在该条件下粗晶区的v析出相基本固溶，抑制a长大及组织细化作用被削弱，粗晶区易出现粗大晶粒及上贝、m-a等导致韧性下降和时效敏感性增大。

制定焊接工艺时根据材料的结构、板厚、使用性能要求及生产条件选择焊接。

2．分析q345的焊接性特点，给出相应的焊接材料及焊接工艺要求。

答:q345钢属于热轧钢，其碳当量小于0.4％，焊接性良好，一般不3.q345与q390焊接性有何差异？q345焊接工艺是否适用于q390焊接，为什么？答：q345与q390都属于热轧钢，化学成分基本相同，只是q390的mn含量高于q345，从而使q390的碳当量大于q345，所以q390的淬硬性和冷裂纹倾向大于q345，其余的焊接性基本相同。

q345的焊接工艺不一定适用于q390的焊接，因为q390的碳当量较大，一级q345的热输入叫宽，有可能使q390的热输入过大会引起接头区过热的加剧或热输入过小使冷裂纹倾向增大，过热区的脆化也变的严重。

4.低合金高强钢焊接时，选择焊接材料的原则是什么？焊后热处理对焊接材料有什么影响？答：选择原则：考虑焊缝及热影响区组织状态对焊接接头强韧性的影响。
