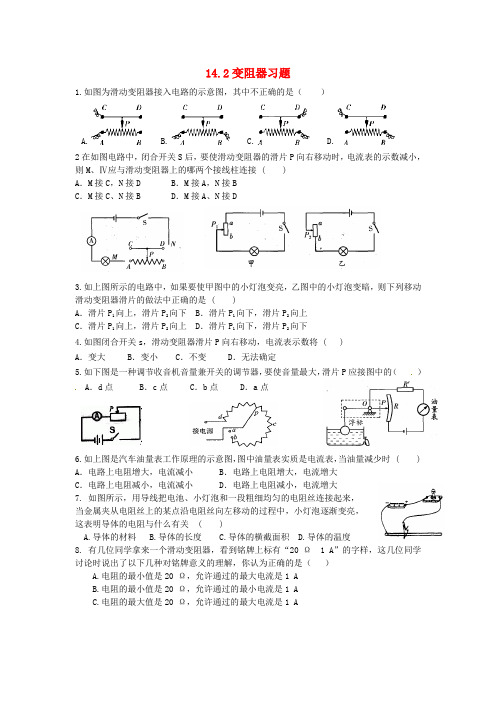

14.2变阻器习题1.如图为滑动变阻器接入电路的示意图，其中不正确的是（）A. B. C. D.2在如图电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、Ⅳ应与滑动变阻器上的哪两个接线柱连接 ( )A．M接C，N接D B．M接A，N接BC．M接C、N接B D．M接A、N接D3.如上图所示的电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列移动滑动变阻器滑片的做法中正确的是 ( )A．滑片P1向上，滑片P2向下 B．滑片P1向下，滑片P2向上C．滑片P1向上，滑片P2向上 D．滑片P1向下，滑片P2向下4.如图闭合开关s，滑动变阻器滑片P向右移动，电流表示数将 ( )A．变大 B．变小 C．不变 D．无法确定5.如下图是一种调节收音机音量兼开关的调节器，要使音量最大，滑片P应接图中的（）A．d点 B．c点 C．b点 D．a点6.如上图是汽车油量表工作原理的示意图，图中油量表实质是电流表，当油量减少时 ( ) A．电路上电阻增大，电流减小 B．电路上电阻增大，电流增大C．电路上电阻减小，电流减小 D．电路上电阻减小，电流增大7. 如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来，当金属夹从电阻丝上的某点沿电阻丝向左移动的过程中，小灯泡逐渐变亮，这表明导体的电阻与什么有关 ( )A.导体的材料B.导体的长度C.导体的横截面积D.导体的温度8. 有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是（）A.电阻的最小值是20 Ω，允许通过的最大电流是1 AB.电阻的最小值是20 Ω，允许通过的最小电流是1 AC.电阻的最大值是20 Ω，允许通过的最大电流是1 AD.电阻的最大值是20 Ω，允许通过的最小电流是1 A9.如图所示，闭合开关S ，发现灯泡L 1亮，L 2不亮．调节变阻器滑片P ，L 1变亮，L 2始终不亮，出现这一现象的原因可能是（ ） A ．滑动变阻器断路 B ．滑动变阻器短路 C ．灯泡L 2短路 D ．灯泡L 2断路10. 如图．物体M 在水平导轨上平移时．带动滑动变阻器的滑片P 移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是（ ） A ．物体M 不动时，电流表、电压表都没有示数 B ．物体M 不动时．电流表有示数，电压表没有示数 C ．物体M 向右移动时．电流表、电压表示数都增大D ．物休M 向右移动时，电流表示数不变，电压表示数增大11.如图甲所示，闭合开关S 前，滑动变阻器的滑片P 应滑到 端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L 的电流为 A ．12. 某班同学做“用滑动变阻器改变电流”的实验，电路如图5所示．（1）连接实物时，开关应当 ，滑片P 应移动最 端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P ，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片P ，灯一直很亮，这可能是 ；丙同学缓慢移动滑片P 时，看到灯忽然亮又忽然不亮，这可能是 ．13.一个同学设计了一个风力测定仪，如图，O 是转动轴，OC 是金属杆，下面连接着一块受风板。
14.2变阻器习题1.如图为滑动变阻器接入电路的示意图，其中不正确的是（）A. B. C. D.2在如图电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、Ⅳ应与滑动变阻器上的哪两个接线柱连接 ( )A．M接C，N接D B．M接A，N接BC．M接C、N接B D．M接A、N接D3.如上图所示的电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列移动滑动变阻器滑片的做法中正确的是 ( )A．滑片P1向上，滑片P2向下 B．滑片P1向下，滑片P2向上C．滑片P1向上，滑片P2向上 D．滑片P1向下，滑片P2向下4.如图闭合开关s，滑动变阻器滑片P向右移动，电流表示数将 ( )A．变大 B．变小 C．不变 D．无法确定5.如下图是一种调节收音机音量兼开关的调节器，要使音量最大，滑片P应接图中的（） A．d点 B．c点 C．b点 D．a点6.如上图是汽车油量表工作原理的示意图，图中油量表实质是电流表，当油量减少时 ( ) A．电路上电阻增大，电流减小 B．电路上电阻增大，电流增大C．电路上电阻减小，电流减小 D．电路上电阻减小，电流增大7. 如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来，当金属夹从电阻丝上的某点沿电阻丝向左移动的过程中，小灯泡逐渐变亮，这表明导体的电阻与什么有关 ( )A.导体的材料B.导体的长度C.导体的横截面积D.导体的温度8. 有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是（）A.电阻的最小值是20 Ω，允许通过的最大电流是1 AB.电阻的最小值是20 Ω，允许通过的最小电流是1 AC.电阻的最大值是20 Ω，允许通过的最大电流是1 AD.电阻的最大值是20 Ω，允许通过的最小电流是1 A9.如图所示，闭合开关S ，发现灯泡L 1亮，L 2不亮．调节变阻器滑片P ，L 1变亮，L 2始终不亮，出现这一现象的原因可能是（ ） A ．滑动变阻器断路 B ．滑动变阻器短路 C ．灯泡L 2短路 D ．灯泡L 2断路10. 如图．物体M 在水平导轨上平移时．带动滑动变阻器的滑片P 移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是（ ） A ．物体M 不动时，电流表、电压表都没有示数 B ．物体M 不动时．电流表有示数，电压表没有示数 C ．物体M 向右移动时．电流表、电压表示数都增大D ．物休M 向右移动时，电流表示数不变，电压表示数增大11.如图甲所示，闭合开关S 前，滑动变阻器的滑片P 应滑到 端（选填“a”或“b”）；闭合开关S ，调节滑动变阻器，电流表的示数如乙图所示，通过灯L 的电流为 A ．12. 某班同学做“用滑动变阻器改变电流”的实验，电路如图5所示．（1）连接实物时，开关应当 ，滑片P 应移动最 端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P ，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片P ，灯一直很亮，这可能是 ；丙同学缓慢移动滑片P 时，看到灯忽然亮又忽然不亮，这可能是 ．13.一个同学设计了一个风力测定仪，如图，O 是转动轴，OC 是金属杆，下面连接着一块受风板。

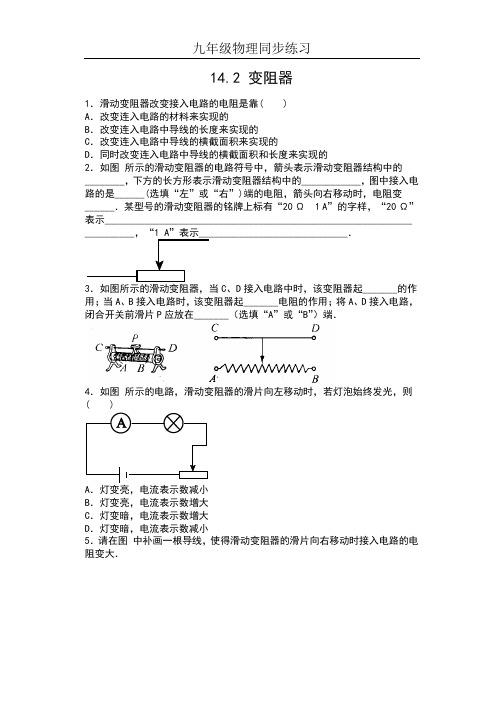

14.2 变阻器1．滑动变阻器改变接入电路的电阻是靠( )A．改变连入电路的材料来实现的B．改变连入电路中导线的长度来实现的C．改变连入电路中导线的横截面积来实现的D．同时改变连入电路中导线的横截面积和长度来实现的2．如图所示的滑动变阻器的电路符号中，箭头表示滑动变阻器结构中的________，下方的长方形表示滑动变阻器结构中的____________，图中接入电路的是______(选填“左”或“右”)端的电阻，箭头向右移动时，电阻变______．某型号的滑动变阻器的铭牌上标有“20 Ω 1 A”的字样，“20 Ω”表示______________________________________________________________ __________，“1 A”表示______________________________．C、D接入电路中时，该变阻器起_______的作用；当A、B接入电路时，该变阻器起_______电阻的作用；将A、D接入电路，闭合开关前滑片P应放在_______（选填“A”或“B”）端．4．如图所示的电路，滑动变阻器的滑片向左移动时，若灯泡始终发光，则( )B．灯变亮，电流表示数增大C．灯变暗，电流表示数增大D．灯变暗，电流表示数减小5．请在图中补画一根导线，使得滑动变阻器的滑片向右移动时接入电路的电阻变大．使滑动变阻器的滑片P向_______（选填“A”或“B”）端移动，在这个过程中，变阻器连入电路的电阻值逐渐变_______（选填“大”或“小”）．7．如图所示是李军设计的一个简易电子身高测量仪的原理图．以下说法正确A．身高表相当于一个电压表B．电路中的R0是没有作用的C．当被测者越高时，身高表指针偏转角度越小D．当被测者越高时，身高表指针偏转角度越大8．在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图14－2－8所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，只把A和C接入电路时，________(选填“能”或“不能”)改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转滑片时，灯变亮，则应连接接线柱________(选填“A和B”“B和C”或“A 和C”)，并将其与灯泡________联后接入电路中．9．如图所示，当开关S闭合后，可能会造成电流表或电压表损坏的是（）10．如图15－K－9所示，电阻箱的示数为________Ω.S，将滑动变阻器的滑片P向右移动，下列说法正确的是( )A．灯泡L变亮 B．灯泡L变暗C．电流表示数不变 D．电流表示数变大12．小强把开关、小风扇、滑动变阻器、电源用导线连接好后，闭合开关，小风扇转动了；他想改变小风扇的转速，但无论怎样调节滑动变阻器，小风扇的转速就是不变．请你在图甲中画出小强的连线方式，并在图乙中画出能改变小风扇转速的连线方式．13．如图所示电路，要求闭合开关后，滑片向右移动时灯泡变亮，请将实物电路连接完整，并在虚线框内画出对应的电路图．14．小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示是他用身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度______(选填“变亮”“变暗”或“不变”)；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更________________(选填“粗”或“细”)的铅笔芯来做实验．14.2 变阻器1． B2．滑片电阻丝左大滑动变阻器的最大阻值为20 Ω允许通过的最大电流为1 A3．导线定值 B4． B6． B 大7． D8．不能B和C 串9． B10． 110311． B12．如图所示14．变亮细。
14.2变阻器习题1.如图为滑动变阻器接入电路的示意图，其中不正确的是（）A. B. C. D.2在如图电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、Ⅳ应与滑动变阻器上的哪两个接线柱连接 ( )A．M接C，N接D B．M接A，N接BC．M接C、N接B D．M接A、N接D3.如上图所示的电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列移动滑动变阻器滑片的做法中正确的是 ( )A．滑片P1向上，滑片P2向下 B．滑片P1向下，滑片P2向上C．滑片P1向上，滑片P2向上 D．滑片P1向下，滑片P2向下4.如图闭合开关s，滑动变阻器滑片P向右移动，电流表示数将 ( )A．变大 B．变小 C．不变 D．无法确定5.如下图是一种调节收音机音量兼开关的调节器，要使音量最大，滑片P应接图中的（）A．d点 B．c点 C．b点 D．a点6.如上图是汽车油量表工作原理的示意图，图中油量表实质是电流表，当油量减少时 ( ) A．电路上电阻增大，电流减小 B．电路上电阻增大，电流增大C．电路上电阻减小，电流减小 D．电路上电阻减小，电流增大7. 如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来，当金属夹从电阻丝上的某点沿电阻丝向左移动的过程中，小灯泡逐渐变亮，这表明导体的电阻与什么有关 ( )A.导体的材料B.导体的长度C.导体的横截面积D.导体的温度8. 有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是（）A.电阻的最小值是20 Ω，允许通过的最大电流是1 AB.电阻的最小值是20 Ω，允许通过的最小电流是1 AC.电阻的最大值是20 Ω，允许通过的最大电流是1 AD.电阻的最大值是20 Ω，允许通过的最小电流是1 A9.如图所示，闭合开关S ，发现灯泡L 1亮，L 2不亮．调节变阻器滑片P ，L 1变亮，L 2始终不亮，出现这一现象的原因可能是（ ） A ．滑动变阻器断路 B ．滑动变阻器短路 C ．灯泡L 2短路 D ．灯泡L 2断路10. 如图．物体M 在水平导轨上平移时．带动滑动变阻器的滑片P 移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是（ ） A ．物体M 不动时，电流表、电压表都没有示数 B ．物体M 不动时．电流表有示数，电压表没有示数 C ．物体M 向右移动时．电流表、电压表示数都增大D ．物休M 向右移动时，电流表示数不变，电压表示数增大11.如图甲所示，闭合开关S 前，滑动变阻器的滑片P 应滑到 端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L 的电流为 A ．12. 某班同学做“用滑动变阻器改变电流”的实验，电路如图5所示．（1）连接实物时，开关应当 ，滑片P 应移动最 端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P ，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片P ，灯一直很亮，这可能是 ；丙同学缓慢移动滑片P 时，看到灯忽然亮又忽然不亮，这可能是 ．13.一个同学设计了一个风力测定仪，如图，O 是转动轴，OC 是金属杆，下面连接着一块受风板。
14.2变阻器习题1.如图为滑动变阻器接入电路的示意图，其中不正确的是（）A. B. C. D.2在如图电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、Ⅳ应与滑动变阻器上的哪两个接线柱连接 ( )A．M接C，N接D B．M接A，N接BC．M接C、N接B D．M接A、N接D3.如上图所示的电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列移动滑动变阻器滑片的做法中正确的是 ( )A．滑片P1向上，滑片P2向下 B．滑片P1向下，滑片P2向上C．滑片P1向上，滑片P2向上 D．滑片P1向下，滑片P2向下4.如图闭合开关s，滑动变阻器滑片P向右移动，电流表示数将 ( )A．变大 B．变小 C．不变 D．无法确定5.如下图是一种调节收音机音量兼开关的调节器，要使音量最大，滑片P应接图中的（）A．d点 B．c点 C．b点 D．a点6.如上图是汽车油量表工作原理的示意图，图中油量表实质是电流表，当油量减少时 ( ) A．电路上电阻增大，电流减小 B．电路上电阻增大，电流增大C．电路上电阻减小，电流减小 D．电路上电阻减小，电流增大7. 如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来，当金属夹从电阻丝上的某点沿电阻丝向左移动的过程中，小灯泡逐渐变亮，这表明导体的电阻与什么有关 ( )A.导体的材料B.导体的长度C.导体的横截面积D.导体的温度8. 有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是（）A.电阻的最小值是20 Ω，允许通过的最大电流是1 AB.电阻的最小值是20 Ω，允许通过的最小电流是1 AC.电阻的最大值是20 Ω，允许通过的最大电流是1 AD.电阻的最大值是20 Ω，允许通过的最小电流是1 A9.如图所示，闭合开关S ，发现灯泡L 1亮，L 2不亮．调节变阻器滑片P ，L 1变亮，L 2始终不亮，出现这一现象的原因可能是（ ） A ．滑动变阻器断路 B ．滑动变阻器短路 C ．灯泡L 2短路 D ．灯泡L 2断路10. 如图．物体M 在水平导轨上平移时．带动滑动变阻器的滑片P 移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是（ ） A ．物体M 不动时，电流表、电压表都没有示数 B ．物体M 不动时．电流表有示数，电压表没有示数 C ．物体M 向右移动时．电流表、电压表示数都增大D ．物休M 向右移动时，电流表示数不变，电压表示数增大11.如图甲所示，闭合开关S 前，滑动变阻器的滑片P 应滑到 端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L 的电流为 A ．12. 某班同学做“用滑动变阻器改变电流”的实验，电路如图5所示．（1）连接实物时，开关应当 ，滑片P 应移动最 端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P ，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片P ，灯一直很亮，这可能是 ；丙同学缓慢移动滑片P 时，看到灯忽然亮又忽然不亮，这可能是 ．13.一个同学设计了一个风力测定仪，如图，O 是转动轴，OC 是金属杆，下面连接着一块受风板。

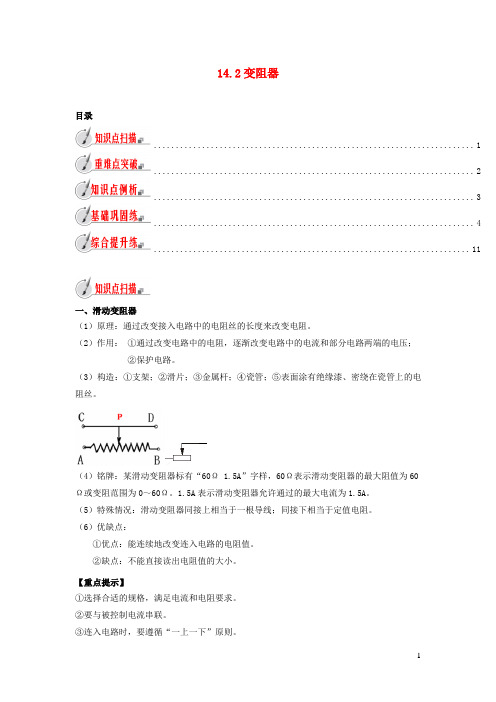

14.2变阻器目录 (1) (2) (3) (4) (11)一、滑动变阻器（1）原理：通过改变接入电路中的电阻丝的长度来改变电阻。
（2）作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②保护电路。
（3）构造：①支架；②滑片；③金属杆；④瓷管；⑤表面涂有绝缘漆、密绕在瓷管上的电阻丝。
（4）铭牌：某滑动变阻器标有“60Ω 1.5A”字样，60Ω表示滑动变阻器的最大阻值为60Ω或变阻范围为0～60Ω。
1.5A表示滑动变阻器允许通过的最大电流为1.5A。
（5）特殊情况：滑动变阻器同接上相当于一根导线；同接下相当于定值电阻。
（6）优缺点：①优点：能连续地改变连入电路的电阻值。
②缺点：不能直接读出电阻值的大小。
【重点提示】①选择合适的规格，满足电流和电阻要求。
②要与被控制电流串联。
③连入电路时，要遵循“一上一下”原则。
④为保护电路，闭合开关前，应将滑片置于最大阻值处。
二、电阻箱（1）结构：两个接线柱、旋盘。
（2）原理：转动旋盘，可以得到 0～9999Ω之间的任意阻值。
（3）读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加起来，就是接入电路的电阻。
（4）优缺点：①优点：能直接读出连入电路的电阻值。
②缺点：不能连续地改变连入电路的电阻值。
【重点提示】注意电阻箱和滑动变阻器的区别，电阻箱不可以连续改变滑动变阻器的阻值，而可以读数；滑动变阻器反之。
三、电位器（1）结构示意图：（2）应用：可调亮度的台灯、可调温度的电热毯、调音量的收音机等，都利用了电位器。
【重点提示】电位器、滑动变阻器和电阻箱都是通过改变接入电路中电阻的长度来改变接入电路中的电阻大小。
滑动变阻器的作用与原理的应用（1）原理：通过改变接入电路中的电阻丝的长度来改变电阻。
（2）作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②保护电路。
【例1】所示是李军设计的一个简易电子身高测量仪的原理图．以下说法正确的是( )A．身高表相当于一个电压表 B．电路中的R0是没有作用的C．当被测者越高时，身高表示数越小 D．当被测者越高时，身高表示数越大【答案】D；【解析】A.身高表与滑动变阻器串联，应为电流表，故A错误；B.当人的身高越高时，滑片越靠近上端，滑动变阻器连入电路中的电阻越小，如果没有电阻R0，会造成电路中电流过大，烧坏电表，因此电路中的R0具有保护电路的作用，故B错误；C.当被测者越高时，滑片越靠上，R连入电路的阻值变小，则电路中的电流变大，身高表示数变大，故C错误，D正确。
亲爱的同学：这份试卷将再次记录你的自信、沉着、智慧和收获，我们一直投给你信任的目光……学习资料专题14.2变阻器习题1.如图为滑动变阻器接入电路的示意图，其中不正确的是（）A. B. C. D.2在如图电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、Ⅳ应与滑动变阻器上的哪两个接线柱连接 ( )A．M接C，N接D B．M接A，N接BC．M接C、N接B D．M接A、N接D3.如上图所示的电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列移动滑动变阻器滑片的做法中正确的是 ( )A．滑片P1向上，滑片P2向下 B．滑片P1向下，滑片P2向上C．滑片P1向上，滑片P2向上 D．滑片P1向下，滑片P2向下4.如图闭合开关s，滑动变阻器滑片P向右移动，电流表示数将 ( )A．变大 B．变小 C．不变 D．无法确定5.如下图是一种调节收音机音量兼开关的调节器，要使音量最大，滑片P应接图中的（）A．d点 B．c点 C．b点 D．a点6.如上图是汽车油量表工作原理的示意图，图中油量表实质是电流表，当油量减少时 ( ) A．电路上电阻增大，电流减小 B．电路上电阻增大，电流增大C．电路上电阻减小，电流减小 D．电路上电阻减小，电流增大7. 如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来，当金属夹从电阻丝上的某点沿电阻丝向左移动的过程中，小灯泡逐渐变亮，这表明导体的电阻与什么有关 ( )A.导体的材料B.导体的长度C.导体的横截面积D.导体的温度8. 有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是（）A.电阻的最小值是20 Ω，允许通过的最大电流是1 AB.电阻的最小值是20 Ω，允许通过的最小电流是1 AC.电阻的最大值是20 Ω，允许通过的最大电流是1 AD.电阻的最大值是20 Ω，允许通过的最小电流是1 A9.如图所示，闭合开关S ，发现灯泡L 1亮，L 2不亮．调节变阻器滑片P ，L 1变亮，L 2始终不亮，出现这一现象的原因可能是（ ） A ．滑动变阻器断路 B ．滑动变阻器短路 C ．灯泡L 2短路 D ．灯泡L 2断路10. 如图．物体M 在水平导轨上平移时．带动滑动变阻器的滑片P 移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是（ ） A ．物体M 不动时，电流表、电压表都没有示数 B ．物体M 不动时．电流表有示数，电压表没有示数 C ．物体M 向右移动时．电流表、电压表示数都增大D ．物休M 向右移动时，电流表示数不变，电压表示数增大11.如图甲所示，闭合开关S 前，滑动变阻器的滑片P 应滑到 端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L 的电流为 A ．12. 某班同学做“用滑动变阻器改变电流”的实验，电路如图5所示．（1）连接实物时，开关应当 ，滑片P 应移动最 端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P ，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片P ，灯一直很亮，这可能是 ；丙同学缓慢移动滑片P 时，看到灯忽然亮又忽然不亮，这可能是 ．13.一个同学设计了一个风力测定仪，如图，O 是转动轴，OC 是金属杆，下面连接着一块受风板。
苏科版九年级上册《14.2 电阻、变阻器》练习卷 一、单选题（本大题共16小题，共42.0分） 1. 关于导体的电阻，下列说法正确的是( ) A. 导体的电阻与通过导体的电流成反比
B. 导体的电阻与导体两端的电压成正比
C. 导体的电阻与电流、电压大小无关
D. 导体两端电压为零时，导体的电阻也为零
2. 长度，粗细相同的铜线，铝线，铁线和镍铬合金线的电阻越来越大，则四种导线中最适合用来制作滑动变阻器电阻丝的是( ) A. 铜线 B. 铝线 C. 铁线 D. 镍铬合金线
3. LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管由下列哪种材料制成( ) A. 陶瓷材料 B. 金属材料 C. 半导体材料 D. 超导材料
4. “新材料”是相对于传统材料而言的，新材料的使用对推动社会的进步正发挥着越来越大的作用。下列关于“新材料”的描述不正确的是 A. “超导材料”、“半导体材料”和“纳米材料”都属于新材料
B. “超导材料”可以在常温下应用于任何用电器并使其效率提高
C. “纳米材料”是指材料的几何尺寸达到纳米量级，并且具有特殊性能的材料
D. “半导体材料”广泛应用于手机、电视机、电脑的元件及芯片
5. 超导材料的应用具有十分诱人的前景．假如科学家能研制出常温下的超导材料，那么它最适合做( ) A. 白炽灯的灯丝 B. 远距离输电线
C. 电吹风的电热丝 D. 滑动变阻器的电阻线
6. 如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是( ) A. B. C. D. 7. 图甲为某收音机的音量调节旋钮，图乙为其结构示意图．A，B，C是它的三个接线柱，A，C分别与弧形电阻丝的两端相连，B与金属滑片相连，转动旋钮滑片在弧形电阻丝上同向滑动．下列分析正确的是( )
A. 旋钮与喇叭并联
B. 只将A、B接入电路，顺时针转动旋钮时音量变大
C. 若只将A、C接入电路，顺时针转动旋钮时音量变大
变阻器同步练习一、单选题1．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）A．B．C．D．2．两个滑动变阻器如图所示连接，将M、N两个接线柱接入电路，为使这两只滑动变阻器接入电路的总电阻最大，两滑片的位置应为（）A ．P1和P2都放在最右端B．P1和P2都放在最左端C．P1放在最左端，P2放在最右端D．P1放在最右端，P2放在最左端3．在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用。
其原因是闭合开关后( )A．变阻器两端电压最大B．电路中的电流最大C．变阻器电阻发热最多D．电源提供的电压会减小4．如图滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是（）A．甲和乙B．丙和丁C．甲和丙D．甲和丁二、填空题5．滑动变阻器是靠改变它接入电路中电阻线的______来改变电阻，从而达到改变电路中______的原理制成的。
6．一只滑动变阻器标有“2.5A、500Ω”，其中2.5A的含义是___________，500Ω的含义是________。
7．如图所示的装置中，滑动变阻器标有“20Ω 0.5A”字样，连接情况如图所示。
（1）滑动变阻器上标的“20Ω”表示________；（2）闭合开关前，应将滑片移动到________端（填“A”“B”）；（3）闭合开关后，当滑片向左移动时，电流表的示数变________（填“大”或“小”）。
8．小聪同学在学习了滑动变阻器的知识后，他试着设计了一个风力测定仪（如图），其中O是转动轴，OC是金属杆，下面连着一块受风板，无风时，OC是竖直的，风越大，OC杆偏转角度越大，AB是段弧形电阻，P点是金属杆与弧形电阻相接触的点。
根据小聪同学设计的这个测定仪，回答下列问题：(1)金属杆OC与弧形电阻组合相当于一个_____(2)测风力时，是通过观察_____来判断风力的大小；(3)若要提高该装置反映风力大小的性能，请你提出一种改进措施：_____。
14.2变阻器习题1.如图为滑动变阻器接入电路的示意图，其中不正确的是（）A. B. C. D.2在如图电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、Ⅳ应与滑动变阻器上的哪两个接线柱连接 ( )A．M接C，N接D B．M接A，N接BC．M接C、N接B D．M接A、N接D3.如上图所示的电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列移动滑动变阻器滑片的做法中正确的是 ( )A．滑片P1向上，滑片P2向下 B．滑片P1向下，滑片P2向上C．滑片P1向上，滑片P2向上 D．滑片P1向下，滑片P2向下4.如图闭合开关s，滑动变阻器滑片P向右移动，电流表示数将 ( )A．变大 B．变小 C．不变 D．无法确定5.如下图是一种调节收音机音量兼开关的调节器，要使音量最大，滑片P应接图中的（） A．d点 B．c点 C．b点 D．a点6.如上图是汽车油量表工作原理的示意图，图中油量表实质是电流表，当油量减少时 ( ) A．电路上电阻增大，电流减小 B．电路上电阻增大，电流增大C．电路上电阻减小，电流减小 D．电路上电阻减小，电流增大7. 如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来，当金属夹从电阻丝上的某点沿电阻丝向左移动的过程中，小灯泡逐渐变亮，这表明导体的电阻与什么有关 ( )A.导体的材料B.导体的长度C.导体的横截面积D.导体的温度8. 有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是（）A.电阻的最小值是20 Ω，允许通过的最大电流是1 AB.电阻的最小值是20 Ω，允许通过的最小电流是1 AC.电阻的最大值是20 Ω，允许通过的最大电流是1 AD.电阻的最大值是20 Ω，允许通过的最小电流是1 A9.如图所示，闭合开关S ，发现灯泡L 1亮，L 2不亮．调节变阻器滑片P ，L 1变亮，L 2始终不亮，出现这一现象的原因可能是（ ） A ．滑动变阻器断路 B ．滑动变阻器短路 C ．灯泡L 2短路 D ．灯泡L 2断路10. 如图．物体M 在水平导轨上平移时．带动滑动变阻器的滑片P 移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是（ ） A ．物体M 不动时，电流表、电压表都没有示数 B ．物体M 不动时．电流表有示数，电压表没有示数 C ．物体M 向右移动时．电流表、电压表示数都增大D ．物休M 向右移动时，电流表示数不变，电压表示数增大11.如图甲所示，闭合开关S 前，滑动变阻器的滑片P 应滑到 端（选填“a”或“b”）；闭合开关S ，调节滑动变阻器，电流表的示数如乙图所示，通过灯L 的电流为 A ．12. 某班同学做“用滑动变阻器改变电流”的实验，电路如图5所示．（1）连接实物时，开关应当 ，滑片P 应移动最 端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P ，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片P ，灯一直很亮，这可能是 ；丙同学缓慢移动滑片P 时，看到灯忽然亮又忽然不亮，这可能是 ．13.一个同学设计了一个风力测定仪，如图，O 是转动轴，OC 是金属杆，下面连接着一块受风板。
