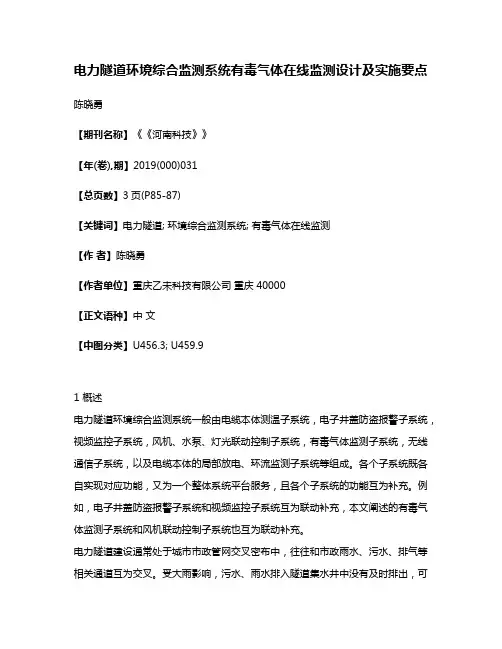

电力隧道环境综合监测系统有毒气体在线监测设计及实施要点陈晓勇【期刊名称】《《河南科技》》【年(卷),期】2019(000)031【总页数】3页(P85-87)【关键词】电力隧道; 环境综合监测系统; 有毒气体在线监测【作者】陈晓勇【作者单位】重庆乙未科技有限公司重庆 40000【正文语种】中文【中图分类】U456.3; U459.91 概述电力隧道环境综合监测系统一般由电缆本体测温子系统，电子井盖防盗报警子系统，视频监控子系统，风机、水泵、灯光联动控制子系统，有毒气体监测子系统，无线通信子系统，以及电缆本体的局部放电、环流监测子系统等组成。
各个子系统既各自实现对应功能，又为一个整体系统平台服务，且各个子系统的功能互为补充。
例如，电子井盖防盗报警子系统和视频监控子系统互为联动补充，本文阐述的有毒气体监测子系统和风机联动控制子系统也互为联动补充。
电力隧道建设通常处于城市市政管网交叉密布中，往往和市政雨水、污水、排气等相关通道互为交叉。
受大雨影响，污水、雨水排入隧道集水井中没有及时排出，可能导致隧道渗漏。
腐质在集水井中腐败，产生甲烷、硫化氢等有毒气体。
由于隧道常年处于封闭状态，因此，其可能会出现空气中氧气含量不足，一氧化碳超标或甲烷、硫化氢等有毒气体无法及时排出等情况。
一旦有检修人员或临时施工人员进入隧道，会导致重大安全事故。
建设有毒气体在线监测系统即是为了实时监测隧道空气中有毒气体含量，并联动排风系统实时将有毒气体排除，输入新风，保障进入隧道人员的人身安全。
2 系统构架电力隧道有毒气体在线监测系统作为电力隧道环境综合监测系统中的一个子系统，主要由四部分构成：前端气体监测数据采集部分、数据传输部分、数据分析处理部分和联动通风部分。
系统工作原理即前端气体监测数据采集部分实时采集信号，并将信号传输至管理中心服务器，服务器通过对采集的数据进行分析，做出是否启动通风设备的决定，并发出指令启动通风设备。
2.1 前端气体监测数据采集部分硫化氢是一种易燃的酸性气体，无色，浓度较低时有臭鸡蛋气味，有剧毒。

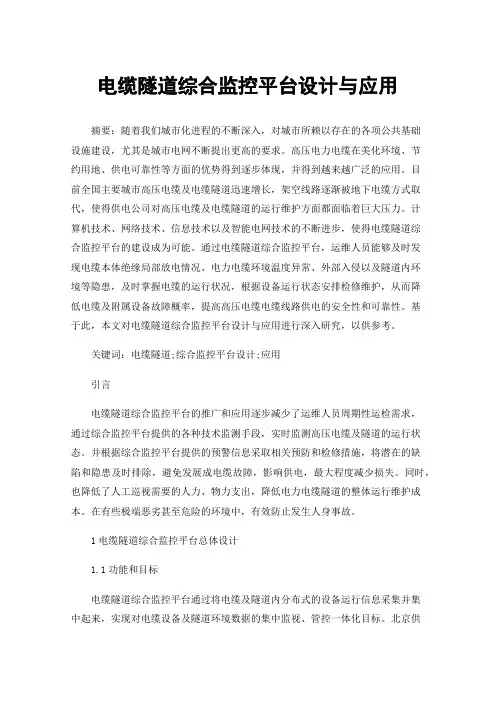

电缆隧道综合监控平台设计与应用摘要：随着我们城市化进程的不断深入，对城市所赖以存在的各项公共基础设施建设，尤其是城市电网不断提出更高的要求。
高压电力电缆在美化环境、节约用地、供电可靠性等方面的优势得到逐步体现，并得到越来越广泛的应用。
目前全国主要城市高压电缆及电缆隧道迅速增长，架空线路逐渐被地下电缆方式取代，使得供电公司对高压电缆及电缆隧道的运行维护方面都面临着巨大压力。
计算机技术、网络技术、信息技术以及智能电网技术的不断进步，使得电缆隧道综合监控平台的建设成为可能。
通过电缆隧道综合监控平台，运维人员能够及时发现电缆本体绝缘局部放电情况、电力电缆环境温度异常、外部入侵以及隧道内环境等隐患，及时掌握电缆的运行状况，根据设备运行状态安排检修维护，从而降低电缆及附属设备故障概率，提高高压电缆电缆线路供电的安全性和可靠性。
基于此，本文对电缆隧道综合监控平台设计与应用进行深入研究，以供参考。
关键词：电缆隧道;综合监控平台设计;应用引言电缆隧道综合监控平台的推广和应用逐步减少了运维人员周期性运检需求，通过综合监控平台提供的各种技术监测手段，实时监测高压电缆及隧道的运行状态。
并根据综合监控平台提供的预警信息采取相关预防和检修措施，将潜在的缺陷和隐患及时排除，避免发展成电缆故障，影响供电，最大程度减少损失。
同时，也降低了人工巡视需要的人力、物力支出，降低电力电缆隧道的整体运行维护成本。
在有些极端恶劣甚至危险的环境中，有效防止发生人身事故。
1电缆隧道综合监控平台总体设计1.1功能和目标电缆隧道综合监控平台通过将电缆及隧道内分布式的设备运行信息采集并集中起来，实现对电缆设备及隧道环境数据的集中监视、管控一体化目标。
北京供电公司、济南供电公司、青岛供电公司等各省市电力公司从2007年以来开始对高压电缆隧道采用电缆隧道综合监控系统，实现对电缆本体以及电缆隧道环境不同监控对象的全面监视。
通过建设电缆隧道综合监控系统，实现以下目标：(1)打破信息孤岛，实现高压电缆及隧道在线监测系统的统一运维，完成对电缆本体、附属设施和运行环境的全面监视和控制；(2)实现高压电缆日常生产工作的指挥、调度；(3)实现对高压电缆设备、附属设备设施及运行环境的实时在线统一监控；(4)实现依据设备状态统筹安排检修生产任务，为实现从计划检修到状态检修提供技术支持；(5)实现对高压电缆主设备及运行环境的科学评估及分析；(6)最终形成坚强智能电网下的电缆生产运行管理新模式。

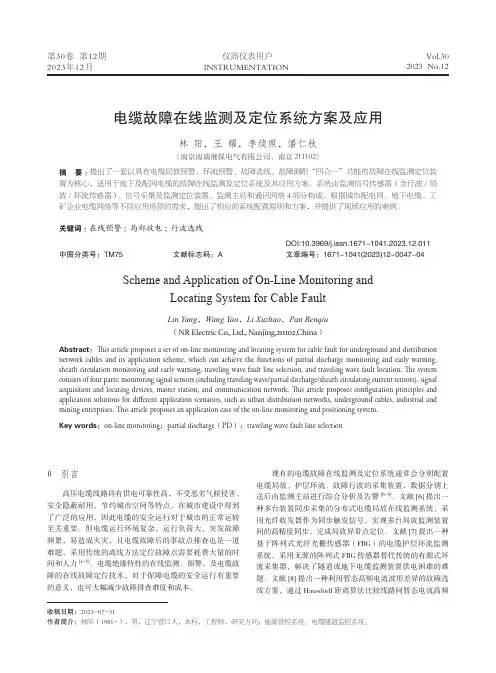

第30卷 第12期2023年12月仪器仪表用户INSTRUMENTATIONVol.302023 No.12电缆故障在线监测及定位系统方案及应用林 阳，王 耀，李续照，潘仁秋（南京南瑞继保电气有限公司，南京 211102）摘 要：提出了一套以具有电缆局放预警、环流预警、故障选线、故障测距“四合一”功能的故障在线监测定位装置为核心，适用于地下及配网电缆的故障在线监测及定位系统及其应用方案。
系统由监测信号传感器（含行波/局放/环流传感器）、信号采集及监测定位装置、监测主站和通讯网络4部分构成。
根据城市配电网、地下电缆、工矿企业电缆网络等不同应用场景的需求，提出了相应的系统配置原则和方案，并提供了现场应用的案例。
关键词：在线预警；局部放电；行波选线中图分类号：TM75 文献标志码：AScheme and Application of On-Line Monitoring andLocating System for Cable FaultLin Yang ，Wang Yao ，Li Xuzhao ，Pan Renqiu （NR Electric Co., Ltd., Nanjing,211102,China ）Abstract：This article proposes a set of on-line monitoring and locating system for cable fault for underground and distribution network cables and its application scheme, which can achieve the functions of partial discharge monitoring and early warning, sheath circulation monitoring and early warning, traveling wave fault line selection, and traveling wave fault location. The system consists of four parts: monitoring signal sensors (including traveling wave/partial discharge/sheath circulating current sensors), signal acquisition and locating devices, master station, and communication network. This article proposes configuration principles and application solutions for different application scenarios, such as urban distribution networks, underground cables, industrial and mining enterprises. This article proposes an application case of the on-line monitoring and positioning system. Key words：on-line monitoring ；partial discharge （PD ）；traveling wave fault line selection收稿日期：2023-07-31作者简介：林阳（1981-），男，辽宁营口人，本科，工程师，研究方向：能源管控系统、电缆隧道监控系统。

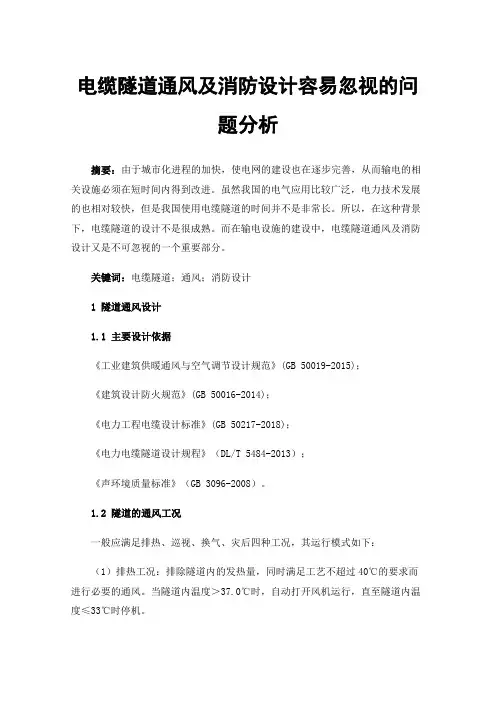

电缆隧道通风及消防设计容易忽视的问题分析摘要：由于城市化进程的加快，使电网的建设也在逐步完善，从而输电的相关设施必须在短时间内得到改进。
虽然我国的电气应用比较广泛，电力技术发展的也相对较快，但是我国使用电缆隧道的时间并不是非常长。
所以，在这种背景下，电缆隧道的设计不是很成熟。
而在输电设施的建设中，电缆隧道通风及消防设计又是不可忽视的一个重要部分。
关键词：电缆隧道；通风；消防设计1隧道通风设计1.1主要设计依据《工业建筑供暖通风与空气调节设计规范》(GB 50019-2015)；《建筑设计防火规范》(GB 50016-2014)；《电力工程电缆设计标准》(GB 50217-2018)；《电力电缆隧道设计规程》（DL/T 5484-2013）；《声环境质量标准》（GB 3096-2008）。
1.2隧道的通风工况一般应满足排热、巡视、换气、灾后四种工况，其运行模式如下：（1）排热工况：排除隧道内的发热量，同时满足工艺不超过40℃的要求而进行必要的通风。
当隧道内温度＞37.0℃时，自动打开风机运行，直至隧道内温度≤33℃时停机。
（2）巡视工况：为了方便运营维护人员到隧道内巡视及维修，需使隧道内空气质量满足劳动卫生要求而进行的通风。
人员进入隧道前，通知控制中心，需要进入通风区段进入巡视模式，当隧道内温度＞33.0℃时，自动打开风机运行，直至隧道内温度≤28℃时停机；该通风区段风机直至运营人员出地面以后，通知控制中心恢复到排热运行模式。
（3）换气工况：为维持隧道内的基本空气品质，排除隧道内的异味而进行的通风。
在每天零时进行判断，若全天内隧道内该通风区段未达到风机的启动温度，一直处于停机状态，则开启风机对隧道进行通风换气，进行提前半小时通风。
（4）灾后通风：当隧道内发生火灾时，采取隔绝灭火的方式，人工确认火灾熄灭后，为排除隧道内烟气进行的通风。
当隧道内某段发生火灾时，则立即自动关闭全部风机和联锁电动防火阀，通风系统的风机应与火灾探测器联锁。

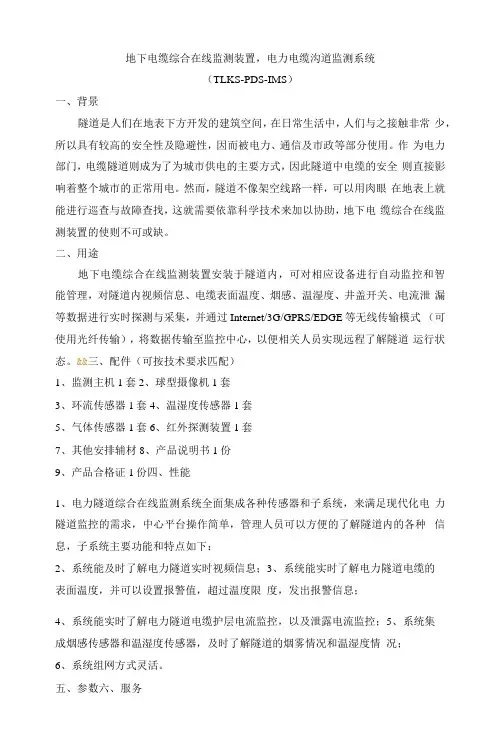

地下电缆综合在线监测装置，电力电缆沟道监测系统（TLKS-PDS-IMS）一、背景隧道是人们在地表下方开发的建筑空间，在日常生活中，人们与之接触非常少，所以具有较高的安全性及隐避性，因而被电力、通信及市政等部分使用。
作为电力部门，电缆隧道则成为了为城市供电的主要方式，因此隧道中电缆的安全则直接影响着整个城市的正常用电。
然而，隧道不像架空线路一样，可以用肉眼在地表上就能进行巡查与故障查找，这就需要依靠科学技术来加以协助，地下电缆综合在线监测装置的使则不可或缺。
二、用途地下电缆综合在线监测装置安装于隧道内，可对相应设备进行自动监控和智能管理，对隧道内视频信息、电缆表面温度、烟感、温湿度、井盖开关、电流泄漏等数据进行实时探测与采集，并通过Internet/3G/GPRS/EDGE等无线传输模式（可使用光纤传输），将数据传输至监控中心，以便相关人员实现远程了解隧道运行状态。
&&三、配件（可按技术要求匹配）1、监测主机1套2、球型摄像机1套3、环流传感器1套4、温湿度传感器1套5、气体传感器1套6、红外探测装置1套7、其他安排辅材8、产品说明书1份9、产品合格证1份四、性能1、电力隧道综合在线监测系统全面集成各种传感器和子系统，来满足现代化电力隧道监控的需求，中心平台操作简单，管理人员可以方便的了解隧道内的各种信息，子系统主要功能和特点如下：2、系统能及时了解电力隧道实时视频信息；3、系统能实时了解电力隧道电缆的表面温度，并可以设置报警值，超过温度限度，发出报警信息；4、系统能实时了解电力隧道电缆护层电流监控，以及泄露电流监控；5、系统集成烟感传感器和温湿度传感器，及时了解隧道的烟雾情况和温湿度情况；6、系统组网方式灵活。
五、参数六、服务1、自购机之日起享受12个月免费保修服务，用户联系我公司技术人员即可办理相关手续。
2、下列情况实施有偿维修：A、未按产品使用说明书要求使用、维修、保管而造成损坏的；b、非承担三包的修理者擅自拆动造成损坏的；c、因不可抗力造成损坏的；d、质保期过后，公司提供有偿维修服务。
康威通信电缆隧道在线监测系统解决方案康威通信（833804）电缆隧道在线监测系统主要包括康威通信电缆隧道运维管理中心、站级信息汇集控制中心、通信电源总线系统、光纤测温系统、局部放电监测系统、金属护层接地电流监测系统、环境监控系统、门禁监控系统、井盖监控系统、视频监控系统、防盗定位应急通信系统的系统、智能巡检机器人系统及火灾报警控制系统的系统集成。
康威通信电缆隧道在线监测系统遵循“超前规划，适度预留，稳定可靠，易于扩展，功能分散、信息集中”的原则，结合国内目前成熟领先的一体化综合监控理念，运用计算机网络技术、智能控制技术、多媒体技术、管理开发技术，采用先进的信息采集与获取、信息传输与管理、信息展示与利用的三层设计理念，提供先进与科学的综合管理机制和联动控制机制，实现对电力隧道进行集中监控及历史信息进行集中查询，以实现整个隧道监控系统的一体化综合集成、集中管理、信息共享、智能控制的目标。
中心级监控平台康威通信电缆隧道运维管理中心(简称中心级监控平台)通过一个或多个站级信息汇集控制中心接入光纤测温系统、局部放电监测系统、金属护层接地电流监测系统、环境监控系统、门禁监控系统、井盖监控系统、视频监控系统、防盗定位应急通信系统的系统、智能巡检机器人系统及火灾报警控制系统的数据，以实现对多个变电站相关联的电缆在线状态实时监控、设备运行管理以及高压电缆网突发事故的应急指挥等功能，并具备对后续扩展系统的扩容接入能力。
康威通信电缆隧道运维管理中心的建设包含运维管理中心装修及基础配套机电设备安装、屏幕显示系统、信号管理系统、音响扩音系统、数字会议系统、中央控制系统及电缆隧道在线监测系统管理软件等7部分软硬件设备。
站级信息汇集控制中心站级信息汇集控制中心为优化系统结构层次、提高信息传输效率、便于系统组网而在电缆隧道就近变电站或电缆隧道工作井内组建的中间信息汇集控制层，实现所管辖范围内的信息汇集、处理或故障处理、通信监视等功能。
电缆多状态在线监测系统一、综述目前全国大多数电力公司一样，对电力隧道、沟道内主干电缆的管理还处于计划检修阶段，一般采用定期巡视的方法对电缆的运行状况进行检查。
从经济角度和技术角度来说，计划检修都有很大的局限性，例如定期试验和检修造成了很大的直接和间接经济浪费，许多绝缘缺陷和潜在的故障无法及时发现。
随着国家电力基础设施投入的逐年增大，电力隧道的长度也正在迅速增加，由于运行维护人员的增长速度远远跟不上电力基础设施的增长速度，致使电力隧道运行工作面临着巨大压力，再者随着城市的加速发展，电力沟道和高压管线的迅速增长，电力负荷的急剧增加，电力公司对隧道的运行维护工作面临着巨大压力。
如何保证隧道内电缆不因过载、过热等情况突发大的运行安全事故，隧道内积水、可燃气体等不影响到供电系统的安全等新的要求，想解决当前面临的种种问题，仅靠大量增加运行人员数量来应对电力隧道的迅速增长和管理压力已经不现实，采用现代化的技术手段来提高电力隧道运行维护水平是当务之急。
电力隧道加装水位、气体探测装置，可有效监测到隧道内水位及气体情况，及时发现由于外部跑水至电力隧道内，外部可燃气体进入隧道内等情况。
通过水位、气体监测报警，及时发现隐患点所在位置及水位数值、气体成分含量等情况，为及时有效处置提供技术支撑，改善电力隧道运行环境，保证电力隧道及隧道内电力电缆的安全稳定运行有重要意义。
电缆是电缆网发生故障几率较大的设施，分别通过传感器耦合电缆接地线的信号、传感器对电缆接头的局部放电及分布式光纤测温系统对电缆进行监测数据采集，将其采集到的接地电流参量、局部放电参量及电缆温度参量传送到监测中心，对电缆的运行状态进行分析评估，实现电缆运行状态的时时监控，从而为电力部门有效的预防事故灾害的发生提供有力的的保障。
二、总体结构电力电缆多状态在线监测系统，主要对电缆局部放电、温度、接地电流、有害气体及水位，井盖进行在线监测，将监测信号上传至工业服务器进行处理存储，可实现对各技术监测量进行界面显示，谱图分析，报表打印，数据查询，报警等功能。
电缆隧道在线监测系统的实际运用
在现代化城市的进程中，越来越多的城市中心区域通过采用地下隧道供电的办法，来代替高空架线的方式。
随着电力电缆隧道的发展，对电力电缆隧道的监控要求也逐步提升。
为帮助电力巡检人员安全、方便、快捷地管理电缆隧道，集可视化、智能化于一体的现代智能环境监控系统已逐步原有传统的管理模式。
目前，国内现有的电缆隧道综合监控系统主要包括视频监控子系统，电缆表面温度测量子系统，泄露电流测量子系统，烟雾传感器，温湿度传感器，井盖开关状态监测子系统和中心平台等子系统。
然而由于每个部分功用不同，各种零件在系统中共存的难度较高，很多监控设备都容易遇到使用失灵的问题。
其中，由于电缆、电线长期在隧道里容易发生电缆表面温度过高，导致烧毁绝缘层造成短路的状况。
因此，有必要将隧道温湿度环境监测系统单独重点列出，对隧道内电缆及环境温度和湿度进行即时监控。
其实，各种温湿度监控系统都可以在温湿度监测的基础上接入其他相关的检测传感器来进行扩展，温湿度监控系统监测的数据能够存储于上位机和云端，管理者可以在存储空间中查看数据、分析历史数据、外接打印机打印数据等。
隧道环境监测系统通过探测装置及传感器对隧道内电缆温度、湿度、一氧化碳等气体成分等项目在不同区域分别监测，并将采集到的相关数据利用无线网络系统传至监控中心，以图文
的形式显示在大屏幕上供相关人员查看。
当出现异常情况时，系统立即向设定人员手机上以手机信息的方式发送告警信息，提示相关人员对事故点给予重视，同时可监控、降尘、除湿等多功能操作联动，让电缆隧道环境管理更为及时，为城市供电安全建立有效的保护网。
1 电力隧道监控系统的主要功能(1)对隧道内电力电缆运行状况的监测。
比如电力电缆的绝缘状况,负载水平,电缆接头状况,运行温度等,通过采集电力电缆的相关参数来实现对电力电缆运行状况的实时监测。
(2)对隧道运行环境的监测。
通过采集隧道内的温度、湿度、烟雾、水位、气体成分等信息来监测隧道的运行状态,以提高隧道运行的可靠性。
(3)对隧道内发生状况进行准确告警,并通过与一系列辅助设备系统的联动来实现对灾害的紧急预案处理,将灾害控制在最小的影响范围之内,以保证电网的安全稳定和人身安全。
2 电力隧道监控系统的构成整个系统可以分为三层结构,由中心控制层、区域控制层和监控终端层构成。
2.1中心控制层中心控制层是整个监控系统的核心,设置在远端调度中心,通过模块化扩展,可以将多个子系统整合在统一的平台上,对整个地区的电缆隧道运行情况进行集中监控。
2.2区域控制层区域控制层主要包括分控主机,分控主机安装在电缆隧道附近的变电站内,通过电缆、光纤等传输介质将隧道内各类采集器连接,然后将采集器采集的信息上传至远端中心控制层,同时分控主机还可以对隧道内的采集器进行供电、控制和监测,从而实现本地实时监控。
2.3监控终端层监控终端层主要包括隧道内的各采集终端、控制终端和通信链路等,可以对隧道内的温度、湿度、烟雾、水位、有害气体浓度、井盖状态、防火安全门的开启状态等进行监测。
3 电力隧道监控系统的具体实现3.1光纤测温系统由于电缆的运行温度过高会加快绝缘材料的老化速度,使电缆的寿命大大缩短,最终可能会导致绝缘击穿从而发生安全事故。
因此,电缆的最高允许温度决定了电缆的允许传输容量。
通常,我们可选用的传感设备主要有点式温度传感器、缆式温度传感器和光纤温度传感器等。
由于光纤温度传感器测量连续性高、测量定位精度高、传输距离远、强抗干扰特性和长使用寿命等优点,通常工程中采用光纤温度传感器。
光纤测温系统除了包含作为监测设备和数据传输设备的光纤以外,还包括进行数据分析处理的服务器。
电缆隧道综合监控系统电力电缆隧道综合监控预警系统的实现，包括其供电设计、通信传输组网设计和监控中心设计等，由于涉及的监控内容多、系统覆盖的隧道距离长，以及系统的兼容性和平台统一性，以及不同子系统之间的联动关系，其中以多网融合、多状态监控信号统一接入/传输和信息优化展示技术难度最高，供电系统虽无技术难度单需要仔细测算。
系统组成电缆隧道综合监测系统由以下子系统——电缆网集中监控中心一体化平台子系统、电缆隧道环境综合在线监控子系统、安防监控子系统（包含电力隧道进出口门禁/井盖管理应用子系统、电力隧道智能视频监控应用子系统）、高压电缆线路分布式光纤测温应用子系统、高压电缆线路金属护层接地电流在线监测应用子系统、高压电缆局部放电监测子系统、高压电缆防盗割监测子系统、高压电缆接头温度监测子系统、隧道应急通信子系统等组成。
整个监控系统分为四层架构三个网络：(1).平台层：硬件设备主要集中于电缆网集控中心机房。
主要有服务器、数据存储磁盘阵列、监控计算机、以及网络设备组成。
其中服务器上部署并运行监控平台应用软件和数据库管理软件，并通过服务器发布web版的监控数据，监控计算机安装监控客户端应用软件实现对各子系统的操控。
(2).站控层：变电站控制室。
在变电站内安装各子系统的监控主机（或数据采集前端机、通讯管理机、组屏式就地监控和现场操作终端等）设备，实现对所管辖多条电力隧道内的设备进行通信、监测、现场调试、自动联动和数据上传等功能。
一般设置在电力电缆隧道汇聚的主要变电站内。
(3).间隔层：分布式控制器（数据采集控制终端）。
安装于电力隧道内的重要位置，信息点相对集中位置或按一定长度间隔设置。
主要实现遥测，遥信，遥控，遥调功能，实现对门禁等智能设备的通讯统一接入，为视频和语音，消防设备提供统一，高速和高可靠性的通讯通道，为传感器和执行器等设备就地供电，提供所需的电压等级和一定的功率。
(4).设备层：传感器，执行设备。
传感器包括：烟雾探头、有害/可燃气体探头、水位传感器、电流互感器、温度传感器、红外探测器等。
电缆隧道监测技术方案
1、项目概况
1.1项目概述
项目名称：**电缆隧道监测工程
项目单位：安徽供电公司
1.2项目任务：
1）电缆本体温度监测及载流量分析
2）电缆隧道环境温度监测
3）电缆隧道内有毒有害气体含量监测
4）电缆隧道内积水水位监测
5）电缆隧道内风机、水泵联动控制
6）局部隧道视频监控
7）本系统设备具有网络通讯传输接口，能将实时监测数据接入电缆隧道综合监测平台
8）后台软件可实现市、区、站三级管理
1.3 建设规模：
本工程电缆线路工程，本期敷设2回220kV电缆线路，电缆截面2500mm2，电缆线路长约4887m。
新建电缆构筑物长约4088m（不含顶管、盾构工作井）。
利用已建和在建电缆构筑物长度688m。
1.4 安装环境
2、技术方案
本方案为模块化方案，可根据需要配置2.1-2.6六个子系统及2.8中软件的各个软件包。
2.1分布式电缆温度监测系统
2.1.1概述
采用分布式光纤测温系统（DTS）实时监测电缆的全程表面温度，并能根据电缆的实际电流，电缆本体温度等信息，利用载流量分析软件对电缆的载流能力进行分析和预测，并在温度异常（包括温度过高，温升过快等）时发出报警。
测温主机采用6公里8通道主机（本期用3通道，预留5通道），其中2个通道分别用于监测本期2回220kV电缆，另外1个通道用于监测隧道环境温度。
2.1.2系统性能
分布式测温：整根光缆不仅用作信号传输，同时也是温度探测传感器，光缆全程进行温度探测，探测精度可根据需要人为设定。
能对测量区域在长度上进行分区，对某些区域进行局部重点监测。
电子显示：实时显示线路导体上的温度监测数据，并可以用图表的形式反映各点温度变化情况。
报警功能：分布式光纤测温系统应具有连续测温功能，能检测电缆温度变化情况，报警值可在软件中设置，每个区域应能设置高温报警、温升过速报警等参数。
故障自检：当光缆发生断裂或信号衰减过大时，可以在光缆全长曲线上指示出断点的具体位置，及时报警；
使用寿命：激光器和光开关的寿命可达20年，探测光缆的寿命可达30年。
2.1.4 测温主机技术参数
2.1.5感温光缆
感温探测光缆具备良好抗拉抗压性能及抗啮咬、抗震特性。
感温探测光缆具备坚固的护套，提供良好的防护特性，同时感温探测光缆也提供良好的温度传导性能，以保证快速的火灾探测。
2.2电缆动态载流量分析系统
1）可以实时显示每项电缆对应分区的最高温度和电缆接头、终端的最高温度；2）根据光纤测出的电缆温度、环境数据等信息计算电缆芯的运行温度和电流的负荷水平；
3）在电缆芯运行上限温度确定的前提下（90度），计算电缆负荷和时间的关系；4）显示时间、电流和温度的曲线图；
5）可以对历史数据进行查询；
6）支持用户的自定于查询；
7）对于查询数据可以以数据库的形式和以温度曲线的形式显示；
8）可以按照用户的要求，每天对电缆的最高温度定时进行发送。
2.3隧道有毒有害气体监测系统
采用气体传感器实时监测隧道内一氧化碳、可燃气体、氧气、硫化氢等气体浓度，当某气体浓度达到或低于（氧气）设定值时系统自动发出报警，提示管理人员。
避免火灾、中毒等事故的发生，保障电力运行及下隧道内业人员的安全。
设备参数：
响应时间：＜60s
输入电压：24VDC
输出：4-20mA标准信号
检测精度：±3%
变送器防护等级：IP66
2.4隧道通风系统
根据隧道中的实时情况，对风机进行远程自动控制或强制控制。
风机需要与温度监测系统、有毒有害气体监测系统等实现联动，如当风机温度较高时及时通风换气；当发出火灾报警时风机不得启动；当有氧气不足时启动风机；当可燃气体超标时风机不得启动。
在风机下方的隧道墙体上安装风机控制箱，风机控制可选择手动和自动两种模式，手动模式下可现场启动关闭风机，自动模式下由远程的控制终端控制风机的开和闭。
2.5隧道排水系统
根据现场情况，在集水井中加装液位传感器，后台可以实时显示积水深度，当水位达到或超过警戒值时，系统发出报警，并与现场水泵联动，控制水泵抽水直到水位恢复到警戒值以下停止。
可远程手动控制水泵开闭，警戒水位可人为设定。
2.6视频监控系统
本工程K1工作井- K3#工作井段为顶管和盾构隧道，此段电缆隧道因地下障碍物复杂，隧道及工作井设置较深，为满足运行要求，需在K1-K2-K3段隧道设置视频监控系统。
1.分别在K1、K2、K3工作井出入口安装摄像机。
2.在电缆隧道内主要设备位置（包括电缆接头、积水井及水泵控制箱、风机及控制箱、防火门等）安装摄像机，实现监视现场设备状态。
3.视频监控系统除了具备数字化摄像监控系统自身的视频采集、存储、报警等基本功能外，还具备图像分析处理能力，对于非法闯入禁区的行为自动报警。
2.7通讯系统
传感器的信号通过安装在现场的现场控制器通过光缆或电缆传到变电站相应监测主机，变电站通过交换机接入内网，后台软件通过内网与变电站的监测主机相连。
现场控制器及电源性能：
1)采集单元防水盒：金属防水外壳
2)防水盒防护等级：IP66
3)防爆性能良好
通信电缆、光缆性能：
1)通信电缆采用外护套阻燃、带钢铠装、高密度聚乙烯绝缘、填充式电缆，具
有良好的机械性能、防水性能以及抗腐蚀特性；
2)通信光缆采用48芯单模铠装光缆。
2.8软件功能
1）变电站软件
变电站监控主机要安装隧道监控软件，将除视频、温度之外的其他监测集成到监控主机，可独立的作为监测系统，不依赖于后台独立运行，具有实时画面显示、记录、报警等基本功能功能。
2）后台软件
后台软件安装在监控中心或管理单位的指定地点，通过内网与变电站内的监控主机实时通讯。
软件界面友好，操作方便，是完整、统一的电缆状态在线综合监测平台，对电缆温度、有害气体、水位等在线数据集成于一个平台软件统一管理，并进行数据处理与分析。
后台软件具有扩展功能，可将未来增加的如护层电流等本次未涵盖的监测项目加入平台软件进行统一的管理。
可实现对各监测数据进行界面显示，谱图分析，报表打印，数据查询，报警等功能。
可对报警参数进行设置，可人为设置用户管理权限。
3、设备和技术所应遵循的标准和规范
本方案所遵循的技术标准或规范：
《国家电气设备安全技术规范》（GB19577-2009）
《防止电力生产重大事故的二十五项重大要求》
《电力工程电缆设计规范》（GB50217-2007）
《DCS电缆布线规范》
《井下安全规程》
《火灾自动报警系统设计规范》(GB50116-98)
《综合布线系统设计规范》（EIA/ITA568A、ISO/IEC11801、CECS72-79 ）
《电气装置安装工程施工及验收规范》（GA/T75-94 GBJ232-92 ）
《安全防范工程程序与要求》（GA/T75-94）
《国家电网公司电力电缆运行维护与管理规范》
《国家电网公司电缆通道管理规范》
《国家电网公司电力电缆运行规程》
《地区电网数据采集与监控系统通用技术条件》（GB/T 13720 ）
《电力系统实时数据通信应用层协议》（DL 476—1992）
《电力系统数据标记语言—E语言规范》（Q/GDW 215—2008 ）
《电力二次系统安全防护总体方案》电监安全[2006]34号
《电力二次系统安全防护规定》国家电力监管委员会第5号令《视频安防监控系统工程设计规范》（GB 50395—2007 ）
《通用性应用电视设备可靠性试验方法》（GB12322-90）
《防盗报警控制器通用技术条件》（GB12663-2001）
《视音频编解码标准》（ITU H.264 ）
4、设备清单
5、质量保证
山东亿诺电气科技有限公司根据IEC及国家标准和制造厂标准进行工厂试验和现场试验，对所供的系统进行全面的检查与试验，并提供出厂试验报告，在合同规定的时间内提交用户。
公司派出技术人员到现场进行安装指导和技术指导，并进行操作培训。
公司负责所供系统的启动调试工作，在调试过程中发现的所有技术问题，包括设计和制造等问题均负责解决。
保证在该工程投运前该系统投入正常运行。
质保期为该系统投运后一年，质保期内负责该系统的免费升级工作。
6、工程服务
6.1 项目管理
合同签订后，公司指定一名项目经理，负责协调在工程全过程的各项工作。
如工程设计、工程进度报告、制造确认和技术服务、图纸文件交付、工厂和现场测试、编制文件、启动、投运和现场系统调试等工作。
6.2技术培训
公司对用户提供技术培训和操作指导。
提供培训分为工厂培训和现场培训两种；
提供培训教师、培训地点、培训安排、培训教材及培训设备。
培训时间、地点、人次由买卖双方协商确定。
培训内容包括对系统硬件和软件方面的详细培训如系统硬件的操作、故障诊断及程序维护等；软件方面的组态、编程、LCD 画面制作、外围设备和文件的操作、启停步骤及系统维护等。
6.3 现场服务
按照合同规定，在设备和系统的安装、调试及投运期间，公司派出常驻工地的得力技术人员，以提供现场服务和安装技术指导。
7、档案资料
在竣工验收后需提供如下材料留作买方存档：
1)图纸
2)系统原理结构图
3)电气设备和机柜的安装布置图及接线图
4)系统网络配置图
5)出厂试验报告
6)投标人资质证书
7)建议买方配置的备品备件、专用工器具和测试仪器仪表说明书
8)其他应提交的文件。
