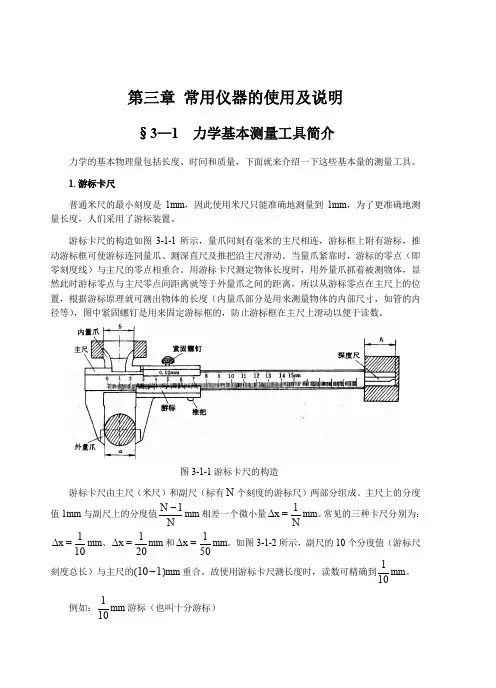

第三章 常用仪器的使用及说明§3—1 力学基本测量工具简介力学的基本物理量包括长度、时间和质量，下面就来介绍一下这些基本量的测量工具。
1. 游标卡尺普通米尺的最小刻度是1mm ，因此使用米尺只能准确地测量到1mm ，为了更准确地测量长度，人们采用了游标装置。
游标卡尺的构造如图3-1-1所示，量爪同刻有毫米的主尺相连，游标框上附有游标，推动游标框可使游标连同量爪、测深直尺及推把沿主尺滑动。
当量爪紧靠时，游标的零点（即零刻度线）与主尺的零点相重合。
用游标卡尺测定物体长度时，用外量爪抓着被测物体，显然此时游标零点与主尺零点间距离就等于外量爪之间的距离，所以从游标零点在主尺上的位置，根据游标原理就可测出物体的长度（内量爪部分是用来测量物体的内部尺寸，如管的内径等），图中紧固螺钉是用来固定游标框的，防止游标框在主尺上滑动以便于读数。
图3-1-1游标卡尺的构造游标卡尺由主尺（米尺）和副尺（标有N 个刻度的游标尺）两部分组成。
主尺上的分度值1mm 与副尺上的分度值N N 1-mm 相差一个微小量Nx 1=∆mm 。
常见的三种卡尺分别为：101=∆x mm 、201=∆x mm 和501=∆x mm 。
如图3-1-2所示，副尺的10个分度值（游标尺刻度总长）与主尺的(101-)mm 重合。
故使用游标卡尺测长度时，读数可精确到110mm 。
例如：101mm 游标（也叫十分游标）§3—1 力学基本测量工具简介35图3-1-2 图3-1-3 游标上每个刻度与主尺相应刻度均差101=∆x mm ，当测量某物体长度时，先将被测物体一端和主尺的零刻度线对齐。
而另一端落在主尺的第k 和k+1个刻度之间（如图3-1-3所示，k=6, k+1=7），则物体长度L k L =+∆,L ∆为物体另一端距离第k 个刻度的距离。
由于游标与主尺的每个刻度的差值为x ∆，将两排刻度进行对比，必然可找到游标上某个刻度（设为第n 个）与主尺上某刻度重合或最为接近，如图3-1-3上4n =处与主尺最为接近，则140.410L ∆=⨯= ，而 4.64.06=+=∆+=L k L (mm) 一般而言，当游标上第n 个刻度与主尺某一刻度重合时，则主尺上第k 个刻度与游标零刻度线之间的距离为L n x ∆=∆。
实验（一）流体静力学综合性实验一、实验目的和要求掌握用测压管测量流体静压强的技能；通过测量静止液体点的静水压强，加深理解位臵水头、压强水头、及测管水头的基本概念；观察真空现象，加深对真空度的理解；验证不可压缩流体静力学基本方程；测量油的重度。
二、实验装臵本实验装臵如图1.1所示图1.1流体静力学综合性实验装臵图1.测压管2.带标尺测压管3.连通管4.真空测压管5.U 型测压管6.通气阀7.加压打气球8.截止阀9.油柱 10.水柱 11.减压放水阀说明：1.所有测压管液面标高均以标尺(测压管2)零度数为基准；2.仪器铭牌所注▽B 、▽C 、▽D 系测点B 、C 、D 标高；若同时取标尺零点作为静力学基本方程的基准，则▽B 、▽C 、▽D 亦为ＺB 、ＺC 、ＺD3.本仪器中所有阀门旋柄顺管轴线为开。
4.测压管读数据时，视线与液面保持水平，读凹液面最低点对应的数据。
三、实验原理1在重力作用下不可压缩流体静力学基本方程const γpz =+或h p p γ+=0式中：z —被测点在基准面以上的位臵高度；p —被测点的静水压强，用相对压强表示，以下同；0p —水箱中液面的表面压强γ—液体容重； h —被测点的液体深度。
上式表明，在连通的同种静止液体中各点对于同一基准面的测压管水头相等。
利用液体的平衡规律，可测量和计算出连通的静止液体中任意一点的压强，这就是测压管测量静水压强的原理。
压强水头γp和位臵水头z 之间的互相转换，决定了夜柱高和压差的对应关系：h γp ∆=∆ 对装有水油（图1.2及图1.3）U 型侧管,在压差相同的情况下，利用互相连通的同种液体的等压面原理可得油的比重So 有下列关系：21100h h h γγS w+==图1.2 图1.3据此可用仪器（不用另外尺）直接测得So 。
四、实验方法与步骤1.搞清仪器组成及其用法。
包括： 1）各阀门的开关；2）加压方法 关闭所有阀门（包括截止阀），然后用打气球充气； 3）减压方法 开启筒底阀11放水4）检查仪器是否密封 加压后检查测管1、2、5液面高程是否恒定。

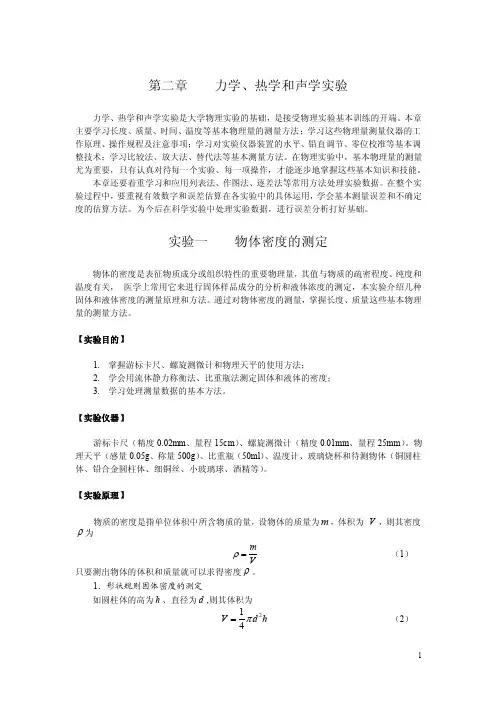

第二章 力学、热学和声学实验力学、热学和声学实验是大学物理实验的基础，是接受物理实验基本训练的开端。
本章主要学习长度、质量、时间、温度等基本物理量的测量方法；学习这些物理量测量仪器的工作原理、操作规程及注意事项；学习对实验仪器装置的水平、铅直调节、零位校准等基本调整技术；学习比较法、放大法、替代法等基本测量方法。
在物理实验中，基本物理量的测量尤为重要，只有认真对待每一个实验、每一项操作，才能逐步地掌握这些基本知识和技能。
本章还要着重学习和应用列表法、作图法、逐差法等常用方法处理实验数据。
在整个实验过程中，要重视有效数字和误差估算在各实验中的具体运用，学会基本测量误差和不确定度的估算方法。
为今后在科学实验中处理实验数据，进行误差分析打好基础。
实验一 物体密度的测定物体的密度是表征物质成分或组织特性的重要物理量，其值与物质的疏密程度、纯度和温度有关， 医学上常用它来进行固体样品成分的分析和液体浓度的测定，本实验介绍几种固体和液体密度的测量原理和方法。
通过对物体密度的测量，掌握长度、质量这些基本物理量的测量方法。
【实验目的】1. 掌握游标卡尺、螺旋测微计和物理天平的使用方法；2. 学会用流体静力称衡法、比重瓶法测定固体和液体的密度；3. 学习处理测量数据的基本方法。
【实验仪器】游标卡尺（精度0.02mm 、量程15cm ）、螺旋测微计（精度0.01mm 、量程25mm ）。
物理天平（感量0.05g 、称量500g ）、比重瓶（50ml ）、温度计、玻璃烧杯和待测物体（铜圆柱体、铅合金圆柱体、细铜丝、小玻璃球、酒精等）。
【实验原理】物质的密度是指单位体积中所含物质的量，设物体的质量为m ，体积为 V ，则其密度ρ为mVρ=（1） 只要测出物体的体积和质量就可以求得密度ρ。
1．形状规则固体密度的测定如圆柱体的高为h 、直径为d ,则其体积为214V d h π=（2）将式（2）代入式（1）得其密度为 24md hρπ= (3)2. 用流体静力称衡法测定固体和液体的密度若不计空气的浮力，在空气中称得物体的质量为m 0 , 浸没在液体中称得的（视在）质量为1m , 则物体在液体中所受的浮力为01()F m m g =- (4 )根据阿基米德原理，物体在液体中所受浮力等于它所排开液体的重量，即0F Vg ρ= （5）式中0ρ是实验条件下液体的密度，V 是物体浸入液体中排开液体的体积，亦即物体的体积，g 是重力加速度。
试验一弹性模量和泊松比的测定实验弹性模量和泊松比的测定实验大纲1. 通过材料弹性模量和泊松比的测定实验，使学生掌握测定材料变形的基本方法，学会拟定实验加载方案，验证虎克定律。
2. 电测材料的弹性模量和泊松比，使学生学会用电阻应变计和电阻应变仪测量材料的变形。
主要设备：材料试验机或多功能电测实验装置；主要耗材：低碳钢拉伸弹性模量试样，每次实验1根。
拉伸弹性模量（E）及泊松比（μ）的测定指导书一、实验目的1 、用电测法测量低碳钢的弹性模量 E 和泊松比μ2 、在弹性范围内验证虎克定律二、实验设备1 、电子式万能材料试验机2 、XL 2101C 程控静态电阻应变仪3 、游标卡尺三、实验原理和方法测定材料的弹性模量 E ，通常采用比例极限内的拉伸试验，材料在比例极限内服从虎克定律，其关系式为:（1-1）由此可得（1-2 ）式中： E ：弹性模量P ：载荷S0 ：试样的截面积ε：应变ΔP 和Δε分别为载荷和应变的增量。
由公式（1-2）即可算出弹性模量 E 。
实验方法如图1-1所示，采用矩形截面的拉伸试件，在试件上沿轴向和垂直于轴向的两面各贴两片电阻应变计，可以用半桥或全桥方式进行实验。
1、半桥接法：把试件两面各粘贴的沿轴向（或垂直于轴向）的两片电阻应变计（简称工作片）的两端分别接在应变仪的A、B 接线端上，温度补偿片接到应变仪的B、C 接线端上，然后给试件缓慢加载，通过电阻应变仪即可测出对应载荷下的轴向应变轴r ε值（或横向应变值横r ε）。
再将实际测得的值代入（1-2）式中，即可求得弹性模量 E 之值。
2、全桥接法：把两片轴向（或两片垂直于轴向）的工作片和两片温度补偿片按图1-1中（a)( 或（b)) 的接法接入应变仪的 A 、 B 、 C 、 D 接线柱中，然后给试件缓慢加载，通过电 阻应变仪即可测出对应载荷下的轴向应变值轴r ε（或垂直于轴向横r ε），将所测得的ε值代入（1-2）式中，即可求得弹性模量 E 之值。
