RGOS™用户配置指导手册接口配置目录RGOS™用户配置指导手册 (1)第一章接口配置 (1)1.1 接口介绍 (1)1.2 接口共性配置 (1)1.2.1 进入指定的接口配置模式 (1)1.2.2 配置IP地址 (2)1.2.3 配置接口描述 (2)1.2.4 配置最大传输单元MTU (3)1.2.5 配置带宽Bandwidth (3)1.2.6 配置接口队列大小 (3)1.3 接口监控和维护 (3)1.3.1 监控接口和控制器状态 (4)1.3.2 清除和复位接口计数 (4)1.3.3 关闭和重启接口 (5)1.4 接口基本配置示例 (5)1.4.1 接口使能配置示例 (5)1.4.2 接口描述配置示例 (6)1.4.3 接口关闭配置示例 (6)第二章 LAN接口配置 (7)2.1 以太网接口配置 (7)2.1.1 以太网接口配置任务 (7)2.1.2 以太口监控和维护 (8)2.1.3 以太口配置示例 (10)2.2 VLAN 配置 (10)2.2.1 802.1Q简介 (11)2.2.2 VLAN配置任务 (12)2.2.3 VLAN调试与监控 (13)2.2.4 VLAN配置实例 (13)第三章 WAN接口配置 (15)3.1 异步串口配置 (15)3.1.1 异步串口概述 (15)3.1.2 异步串口配置 (15)3.1.3 异步串行接口的监控与维护 (18)3.1.4 异步串行接口的故障诊断 (20)3.2 同步串口配置 (20)3.2.1 同步串口概述 (20)3.2.2 同步串口的配置 (20)3.2.3 同步串口监控和维护 (23)3.2.4 同步串口的故障诊断 (24)3.3 CE1接口配置 (25)3.3.1 CE1接口概述 (25)3.2.2 CE1接口的配置 (25)3.2.3 配置实例 (32)3.2.4 CE1接口的故障诊断 (32)第四章逻辑接口配置 (34)4.1 Loopback接口配置 (34)4.2 NULL接口配置 (35)4.3 Tunnel接口配置 (35)4.3.1 Tunnel接口概述 (35)4.3.2 Tunnel接口配置 (37)4.3.3 Tunnel接口配置示例 (40)4.3.4 Tunnel接口的监控与维护 (41)4.3.5 Tunnel接口的故障诊断与排除 (42)4.4 Dialer接口配置 (42)4.4.1 Dialer接口概述 (42)4.4.2 Dialer接口配置 (42)4.4.3 Dialer接口的监控与维护 (43)4.5子接口配置 (43)4.5.1 子接口概述 (43)4.5.2 子接口配置 (44)4.5.3 子接口的监控与维护 (46)4.5.4 子接口配置示例 (46)4.5.5 子接口配置故障诊断与排除 (47)第一章接口配置1.1 接口介绍Ruijie系列设备支持两种类型接口：物理接口和逻辑接口。
路由器是网络与网络的通信接口，也是内部网络与外部网络联系的桥梁。
在网络组建的过程中，路由器的选购是极为重要的。
在所有网络设备中，路由器的价格也比较昂贵，是网络设备的重要组成部分。
• 2.1 路由器的分类与性能参数不同类型、不同性能的路由器价格也不相同，所以用户在选购时一定要注意路由器的功能和各种性能参数，否则买到的路由器可能不能满足网络的需要，或者花大价钱买到的路由器具有一些没有必要的功能和高性能和。
购买设备通常够用就好，并适当留有余量。
本节介绍路由器的组成和常用的性能参数。
2.1.1 路由器的组成路由器的主要组成简介如下。
1. 处理器与计算机一样，路由器也包含了一个中央处理器，也就是通常所说的 CPU 。
不同系列和型号的路由器，其中的 CPU 也不尽相同。
Cisco 路由器一般采用 Motorola 68030 和 Orion/R4600 等处理器。
无论在中低端路由器还是在高端路由器中， CPU 都是路由器的心脏。
通常在中低端路由器当中，CPU 负责交换路由信息、路由表查找以及转发数据包。
在路由器中， CPU 的能力直接影响路由器的吞吐量（路由表查找时间）和路由计算能力（影响网络路由收敛时间）。
在高端路由器中，通常转发数据包和查找路由表由 ASIC 芯片完成， CPU 只实现路由协议、计算路由以及分发路由表。
由于技术的发展，路由器中许多工作都可以由硬件实现（专用芯片）。
CPU 性能并不完全反映路由器性能。
路由器性能由路由器吞吐量、时延和路由计算能力等指标体现。
2. 内存路由器中可能有多种内存，例如 Flash （闪存） DRAM （动态内存）等。
内存用作存储配置、路由器操作系统、路由协议软件等内容。
在中低端路由器中，路由表也可能存储在内存中。
通常来说在不考虑价格的情况下路由器的内存越大越好。
但是与 CPU 能力类似，内存同样不直接反映路由器性能与能力。
因为高效的算法与优秀的软件可能大大节约内存。
路由器的初始化配置以及远程接入的配置方法在CONFIG T模式一下,定义一下,BOOT SYSTEM吧!应该就可以解决了!网友4show v修改寄存器值从flash引导config-reg 0x2102配置引导文件位置boot system flash:imge_name或者从disk0:/disk1:/slot0:/slot1路由器初学者完全教程本文以Cisco2620为例，讲述了路由器的初始化配置以及远程接入的配置方法，探讨了如何使用内部网络的DHCP服务功能为远程拨入的用户分配地址信息以及路由器常见故障的排除技巧。
（本文假定Cisco2620路由器为提供远程接入访问，已经配置了同步串行模块和异步串行16AM模块。
）Cisco2620路由器的基本配置1. 初始安装第一次安装时系统会自动进入Dialog Setup，依屏幕提示，分别回答路由器名称、加密超级登录密码、超级登录密码、远程登录密码、动态路由协议以及各个接口的配置后，保存配置。
在出现路由器名称后，打入enable命令，键入超级登录密码，出现路由器名称（这里假设路由器名称为Cisco2620），待出现Cisco2620#提示符后，表示已经进入特权模式，此时就可以进行路由器的配置了。
2. 配置路由器键入config terminal，出现提示符Cisco2620(config)#，进入配置模式。
(1) 设置密码Cisco2620(config)#enable secret 123123：设置特权模式密码为123123Cisco2620(config)#line console 0: 进入Console口配置模式Cisco2620(config-line)#password 123123：设置Console口密码为123123Cisco2620(config-line)#login：使console口配置生效Cisco2620(config-line)#line vty 0 5：切换至远程登录口Cisco2620(config-line)#password 123123：设置远程登录密码为123123Cisco2620(config-line)#login：使配置生效(2) 设置快速以太网口Cisco2620(config)#interface fastFastethernet 0/0：进入端口配置模式Cisco2620(config-if)#ip address 192.168.1.6 255.255.255.0：设置IP地址及掩码Cisco2620(config-if)#no shutdown: 开启端口Cisco2620(config-if)#exit：从端口配置模式中退出(3) 设置同步串口Cisco2620(config)#interface serial 0/0：进入同步串口设置Cisco2620(config-if)#ip unnumbered fastFastethernet 0/0：同步串口使用与快速以太网口相同的IP地址Cisco2620(config-if)#encapsulation ppp: 把数据链路层协议设为PPP(4) 设置16口Modem拨号模块，使用内部DHCP服务为拨入用户分配地址Cisco2620(config)#interface Group-Async1Cisco2620(config-if)# ip unnumbered FastEthernet0/0Cisco2620(config-if)# encapsulation pppCisco2620(config-if)# ip tcp header-compression passive：启用被动IP包头压缩Cisco2620(config-if)# async mode dedicated:只在异步模式下工作Cisco2620(config-if)# peer default ip address dhcp：将IP地址请求转发至DHCP服务器Cisco2620(config-if)# ppp authentication chap：将认证设为CHAPCisco2620(config-if)# group-range 33 48：拨号组包括16个口Cisco的16AM模块提供了高密度的模拟电路接入方式，不在办公大楼的员工可以用Modem 拨号联入局域网、登录服务器，实现远程办公。

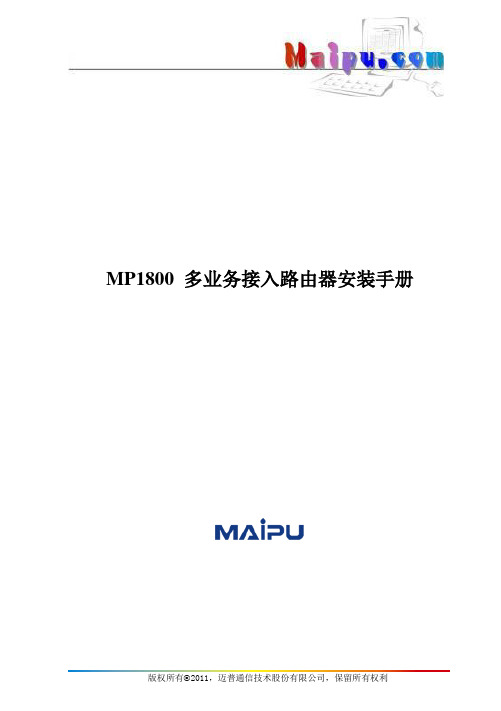

MP1800 多业务接入路由器安装手册本手册著作权属迈普通信技术股份有限公司所有，未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。
侵权必究。
策划：研究院资料服务处* * *迈普通信技术股份有限公司地址：成都市高新区九兴大道16号迈普大厦技术支持热线：400-886-8669传真：（+8628）85148948E-mail：support@网址：邮编：610041* * *版本：2011年7月第1.4版编号：MP/DC-RD-CPSJ-111- R2011-0069前言版本说明本手册适用于MP1800系列多业务接入路由器。
包括下列路由器：1、RM1800-21-AC路由器2、RM1800-22-AC路由器3、RM1800-23-AC路由器4、RM1800-31-AC路由器5、RM1800-31W-AC路由器6、RM1800-31W-DC48路由器7、RM1800-35-AC路由器8、RM1800-35W-AC路由器9、RM1800-36W-AC路由器10、RM1800-36-AC路由器本书简介本手册主要讲述如何安装MP1800系列多业务接入路由器。
●第1章产品简介：MP1800 系列多业务接入路由器简介，系统特性描述和外观图形介绍。
●第2章模块介绍：介绍MP1800 系列多业务接入路由器模块。
●第3章安装准备：介绍MP1800 系列多业务接入路由器的安装环境要求和前期准备工作。
●第4章系统安装：介绍设备安装步骤。
●第5章电缆说明：介绍产品配套电缆信息。
读者对象●网络工程师●技术推广人员●网络管理人员本书约定命令行关键字用加粗表示；命令行参数用斜体表示。
大括号“{ }”表示括号中的选项是必选的；中括号“[ ]”表示括号中的选项是可选的；“ 注意”表示需要读者注意的事项，是安装、安全的关键之处，希望用户能认真阅读。
“ 注”表示对前面内容的注解；“ 图解”表示对图例的文字解释。
声明由于产品版本升级或其它原因，本手册内容会不定期进行更新。
路由器的Serｉａl-BＲI-ＡＵX-AUI等端口的区别都有什么作用————————————————————————————————作者：————————————————————————————————日期：各种交换机的数据接口类型作为局域网的主要连接设备,以太网交换机成为应用普及最快的网络设备之一,同时,也是随着这种快速的发展,交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我们根据资料特地整理了一篇交换机接口的文章：1、ＲJ-45接口这种接口就是我们现在最常见的网络设备接口,俗称“水晶头”,专业术语为RJ-4５连接器,属于双绞线以太网接口类型。
RJ-４５插头只能沿固定方向插入，设有一个塑料弹片与RJ-４5插槽卡住以防止脱落。
这种接口在1０Base-T以太网、1００Bａsｅ－TX以太网、1０00Basｅ－TX 以太网中都可以使用，传输介质都是双绞线,不过根据带宽的不同对介质也有不同的要求，特别是1000Baｓe-TX千兆以太网连接时,至少要使用超五类线，要保证稳定高速的话还要使用6类线。
ﻫ2、SC光纤接口SC光纤接口在10０Baｓe-TX以太网时代就已经得到了应用，因此当时称为100Basｅ－FX(F是光纤单词ｆｉｂer的缩写),不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
ﻫ光纤接口类型很多，SＣ光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SＣ接口显得更扁些,其明显区别还是里面的触片,如果是８条细的铜触片,则是ＲJ-4５接口,如果是一根铜柱则是ＳC光纤接口。
ﻫ3、FDDI接口ＦDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性,支持多种拓扑结构,传输媒体为光纤。
酉阳县石柱县彭水县武隆县綦江县万州区城口县巫溪县巫山县开县云阳县奉节县梁平县忠县垫江县丰都县黔江区秀山县酉阳石柱彭水武隆二、路由器的硬件连接路由器的应用非常广泛，它所具有的端口类型一般也是比较多的，它们用于各自不同的网络连接，如果不能明白各自端口的作用的话就很可能进行错误的连接，导致网络连接不正确，网络不通。
下面我们通过对路由器的几种网络连接形式来进一步理解各端口的连接应用环境。
路由器的硬件连接主要包括与局域网设备之间的连接、与广域网设备之间的连接以及与配置设备之间的连接。
1.路由器与局域网接入设备之间的连接局域网设备主要是指集线器与交换机，交换机通常使用的端口只有RJ-45和SC，而集线器使用的端口则通常为AUI、BNC和RJ-45。
下面，我们简单介绍一下路由器和集线设备各种端口之间是如何进行连接。
（1）RJ-45-to-RJ-45这种连接方式就是路由器所连接的两端都是RJ-45接口的，如果路由器和集线设备均提供RJ-45端口，那么，可以使用双绞线将集线设备和路由器的两个端口连接在一起。
需要注意的是，与集线设备之间的连接不同，路由器和集线设备之间的连接不使用交叉线，而是使用酉阳县石柱县彭水县武隆县綦江县万州区城口县巫溪县巫山县开县云阳县奉节县梁平县忠县垫江县丰都县黔江区秀山县酉阳石柱彭水武隆直通线，也就是说，跳线两端的线序完全相同，但也不是说只要线序相同就行，对于100Mbps 的网络来说就采用100Mbps交换法，具体参照本教程前面篇章介绍。
再一个要注意的是集线器设备之间的级联通常是通过级联端口进行的，而路由器与集线器或交换机之间的互联是通过普通端口进行的。
另外，路由器和集线设备端口通信速率应当尽量匹配，否则，宁可使集线设备的端口速率高于路由器的速率，并且最好将路由器直接连接至交换机。
（2）AUI-to-RJ-45这种情况主要出现在路由器与集线器相连，如果路由器仅拥有AUI端口，而集线设备提供的是RJ-45端口，那么，必须借助于AUI-to-RJ-45收发器才可实现两者之间的连接。
Cisco路由器接口及模块简介本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在早期的路由器（如Cisco2500系列）中，接口都是固定化设计，从Cisco2600系列起，开始采用模块化设计，部分接口（接口卡和网络模块）将由客户根据自己的需要来选购，这使得思科的路由器产品具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处理器，能够支持高级服务质量（QoS）、安全和网络集成等多种服务。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN访问、A TM访问、VLAN以及路由管理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不断发展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心。
思科的Cisco2600系列包括：2610、2611、2613、2620、2621、2650、2651（以上型号思科公司在全球已经停止出销售）和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691（正在销售）（见图1）。
表1为正在销售的Cisco2600XM和2612、2691的接口基本配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口（AUX）和控制口（CON）都各有一个；以态网口（ETHERNET）会有一个到两个；令牌环（TR）只有在Cisco2612、Cisco2613中有一个。

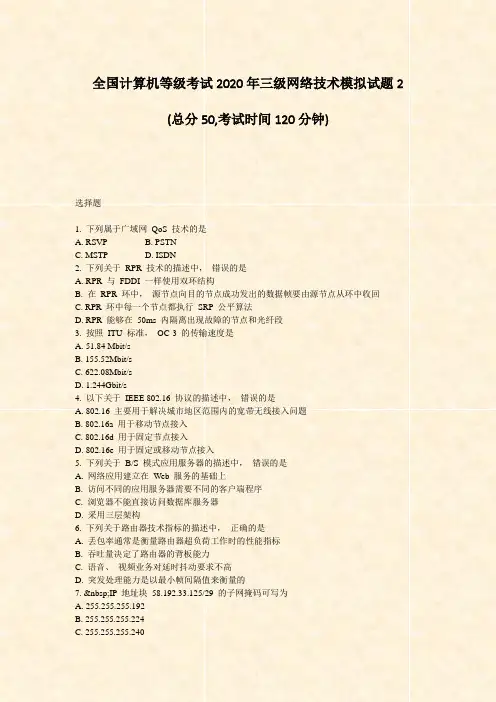

全国计算机等级考试2020年三级网络技术模拟试题2(总分50,考试时间120分钟)选择题1. 下列属于广域网QoS 技术的是A. RSVPB. PSTNC. MSTPD. ISDN2. 下列关于RPR 技术的描述中，错误的是A. RPR 与FDDI 一样使用双环结构B. 在RPR 环中，源节点向目的节点成功发出的数据帧要由源节点从环中收回C. RPR 环中每一个节点都执行SRP 公平算法D. RPR 能够在50ms 内隔离出现故障的节点和光纤段3. 按照ITU 标准，OC-3 的传输速度是A. 51.84 Mbit/sB. 155.52Mbit/sC. 622.08Mbit/sD. 1.244Gbit/s4. 以下关于IEEE 802.16 协议的描述中，错误的是A. 802.16 主要用于解决城市地区范围内的宽带无线接入问题B. 802.16a 用于移动节点接入C. 802.16d 用于固定节点接入D. 802.16e 用于固定或移动节点接入5. 下列关于B/S 模式应用服务器的描述中，错误的是A. 网络应用建立在Web 服务的基础上B. 访问不同的应用服务器需要不同的客户端程序C. 浏览器不能直接访问数据库服务器D. 采用三层架构6. 下列关于路由器技术指标的描述中，正确的是A. 丢包率通常是衡量路由器超负荷工作时的性能指标B. 吞吐量决定了路由器的背板能力C. 语音、视频业务对延时抖动要求不高D. 突发处理能力是以最小帧间隔值来衡量的7. IP 地址块58.192.33.125/29 的子网掩码可写为A. 255.255.255.192B. 255.255.255.224C. 255.255.255.240D. 255.255.255.2488. 若服务器的系统年停机时间为55 分钟，那么系统的可用性至少达到A. 99％B. 99.9％C. 99.99％D. 99.999％9. 将内部专用IP 地址转换为外部公用IP 地址的技术是A. RARPB. NA TC. DHCPD. ARP10. 某公司分配给人事部的IP 地址块为59.67.159.224/27，分配给培训部的IP 地址块为59.67.159.208/28，分配给销售部的IP 地址块为59.67.159.192/28，那么这三个地址块经过聚合后的地址为A. 59.67.159.192/25B. 59.67.159.224/25C. 59.67.159.192/26D. 59.67.159.224/2611. 下列对IPv6 地址FE01：0：0：050D：23：0：0：03D4 的简化表示中，错误的是A. FE01：：50D：23：0：0：03D4B. FE01：0：0：050D：23：：03D4C. FE01：0：0：50D：23：：03D4D. FE01：：50D：23：：03D412. 以下协议中不属于内部网关协议的是A. RIPB. OSPFC. BGPD. IGRP13. R1、R2 是一个自治系统中采用RIP 路由协议的两个相邻路由器，R1 的路由表如图1（a）所示，当R1 收到R2 发送的如图1（b）的[V，D]报文后，R1更新的路由表项中距离值从上到下依次为0、4、4、3。

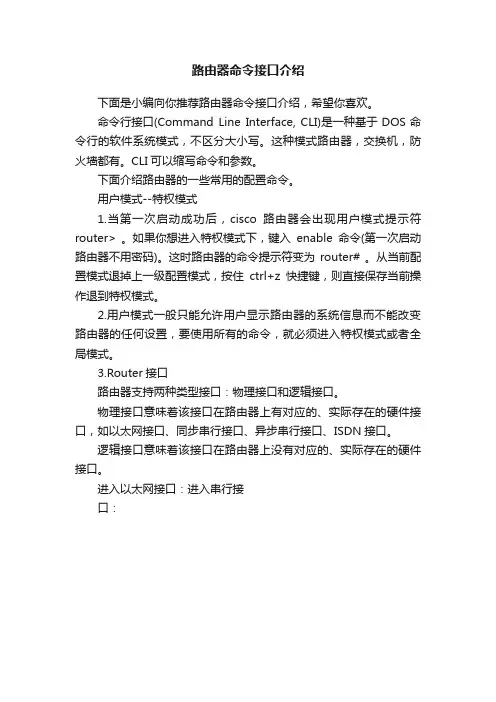

路由器命令接口介绍
下面是小编向你推荐路由器命令接口介绍，希望你喜欢。
命令行接口(Command Line Interface, CLI)是一种基于DOS命令行的软件系统模式，不区分大小写。
这种模式路由器，交换机，防火墙都有。
CLI可以缩写命令和参数。
下面介绍路由器的一些常用的配置命令。
用户模式--特权模式
1.当第一次启动成功后，cisco路由器会出现用户模式提示符router> 。
如果你想进入特权模式下，键入enable命令(第一次启动路由器不用密码)。
这时路由器的命令提示符变为router# 。
从当前配置模式退掉上一级配置模式，按住ctrl+z快捷键，则直接保存当前操作退到特权模式。
2.用户模式一般只能允许用户显示路由器的系统信息而不能改变路由器的任何设置，要使用所有的命令，就必须进入特权模式或者全局模式。
3.Router接口
路由器支持两种类型接口：物理接口和逻辑接口。
物理接口意味着该接口在路由器上有对应的、实际存在的硬件接口，如以太网接口、同步串行接口、异步串行接口、ISDN接口。
逻辑接口意味着该接口在路由器上没有对应的、实际存在的硬件接口。
进入以太网接口：进入串行接
口：。
本文以Cisco路由器为例，介绍了路由器上常用接口的类型、特点和应用场合。
1 EIA/TIA 232EIA/TIA 232有时又被称作RS-232 C.RS（Recommended Standard）代表推荐标准（EIA制定的标准一般都被冠以"RS" ），232是标识号，C代表RS-232的最新一次修改。
它是由是美国电子工业协会/电信工业协会（Electronic Industries Association / Telecommunications Industries Association，EIA/TIA）在1969年公布的通信协议标准。
它最初主要用于近距离的DTE和DCE 设备之间的通信。
后来被广泛用于计算机的串行接口（COM1、COM2等）与终端或外设之间的近地连接标准。
该标准在数据传输速率20K bps时，最长的通信距离为15米。
该标准对应的国际标准是CCITT推荐的标准V.24.这个标准对串行接口通信的有关问题，如电缆、接口的机械、电气特性、信号功能及传送过程特性进行了描述。
1.1 机械特性RS-323 C可以有多种类型的连接器（接口），如25针连接器（DB-25）、15针连接器（DB-15）和9针连接器（DB-9）。
其中以DB-25、DB-9最为常见，如图1所示。
不论哪种类型的接口，都定义了孔端连接器用来连接DTE设备、针端连接器用来连接DCE设备。
1.2 电气指标RS-232 C规定，数据线上的逻辑1的电压范围是：-3V～-15V、逻辑0的电压范围是：+3～＋15V；通信控制线上的信号有效或称接通的电压范围是：+3～＋15V、信号无效或称断开的电压范围是：-3V～-15V.其他值视为违例。
1.3 功能特性功能特性规定了连接器的各针的定义、与哪些电路连接、有何功能。
表1给出了DB-25常用的一些针的定义、功能等。
表1 RS-232 C的功能特性描述其中：第1针GND，是设备的保护地，与设备机壳相连。
第2针TxD（Transmitted Data），是数据发送针，从此针上DTE向DCE发送数据。
第3针RxD（Received Data），是数据接收针，从此针上DTE从DCE接收数据。
第4针RTS（Request to Send），用来表示DTE请求向DCE发送数据。
第5针CTS（Clear to Send），用来表示DCE已准备好接收DTE发来的数据，是对DTE请求发送信号RTS的响应信号。
第6针DSR（Data Set Ready ），用来表示DCE已沟通好和通信信道的联系，完成了操作准备，而不是处于测试方式或断开方式。
第8针DCD（Data Carrier Detect），载波信号检测，DCE使用DCD针通知DTE它与远程设备的连接建立和终止的情况。
例如，DCE通过降低D CD信号通知DTE它与远程设备的连接已终止。
第20针DTR（Data Terminal Ready），用来表示DTE已准备好。
这条线有时连在DTE的电源上，一旦电源接通，这条线上就有了有效信号。
第22针RI（Ringing），是振铃指示。
当一方DCE收到对方DCE送来的振铃呼叫信号时，使该信号有效（ON状态），通知DTE已被呼叫。
1.4 过程特性过程特性指明了通信过程中事件发生的顺序以及过程细节。
如当计算机或终端加电时，它将第20针（DTR）设置为逻辑1.当调制解调器加电时，它将第6针（DSR）设置为逻辑1.当调制解调器检测到电话线上的载波时，它将第8针（DCD）置1.只有当DSR和DTR都处于ON状态时，才能在DTE和DCE间操作。
而当DTE 要发送数据时，则要首先将RTS线置成ON 状态，等在CTS线上检测到ON状态的应答后，才能在TxD线上发送数据。
1.5 EIA/TIA 449RS-232 C的数据传输不能超过20 Kbps，同时电缆最大长度不能超过15米。
这大大限制了其应用能力。
后来（1977年），EIA/TIA推出了一个新的标准：RS-449.如图2所示。
该标准的机械、功能和过程性由RS-449定义，电气接口由两个不同的标准定义。
一个标准是RS-423 A，它与RS-232 C相似，所有的电路共享一个公共地，称为非平衡传输（unbalanced transmission）。
另一个电气标准是RS-422 A，采用平衡传输（balanced transmission），无公共地。
RS-422 A能在不超过60米长的电缆上达到2Mbps的数据传输速率。
2 控制台端口很多厂商的各类不同的网络设备都提供了控制台端口（Console Port）对设备进行初始、带外配置。
对于Cisco来说，其所有路由、交换设备都提供了控制台端口。
很多平台、型号还配有辅助端口（Auxiliary Port），提供了远程维护设备的手段。
根据设备类型、型号不同，其控制台端口的接口形式也不同。
常见的有两种：采用DB-25的控制台端口和采用RJ-45的控制台端口。
它们都符合EIT/TIA 232异步串行接口规范。
Cisco的低端设备，一般都提供采用RJ-45的控制台端口。
它是DCE端，当我们将其与调试工作站的串行接口（COM1 、COM2）相连时，必须使用EIT/TIA 232到RJ-45的转换器和反转电缆。
在Cisco设备中，其控制台端口电路中，没有使用第1、8（RTS、CTS）针。
而第1、8针是用来进行流量控制的。
换句话说，控制台端口没有流量控制功能。
如果PC端发送数据太快、太多，则可能造成控制台端口的缓冲区溢出。
因此，一般控制台端口的速率选择为9600bps，而这时发生缓冲区溢出的可能性很小。
3 辅助端口辅助端口是标准的异步串行设备，有着标准串行设备的所有功能，如流量控制。
因此可以在较高的速率上运行，一般可以达到115 200bps.辅助端口为网络管理人员远程管理网络设备提供了可能，如图3所示。
图3 辅助端口做为远程管理网络设备的端口尽管速率有限，辅助端口也可以作为链路临时备份端口。
在主链路失败的时候，拨号到目的网络，保持连通性。
如图4所示。
4 异步、同步串行（广域网）接口4.1 异步串行接口异步串行接口的缺省封装是SLIP，还可以是PPP.取决于使用的电缆，异步串行接口的速度最高可达128K.Cisco模块化路由器可以接入多种异步接口网络模块，如8A、16A、32A.图5给出了异步接口网络模块NM-32A的照片。

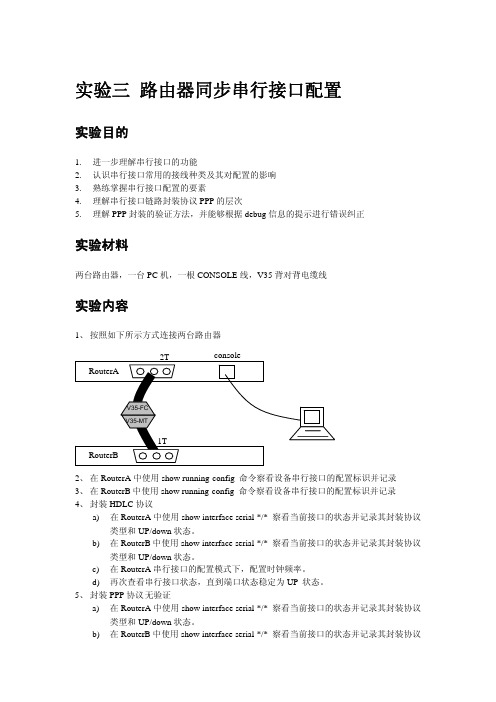

图5 NM-32A （每个口接出1条“八爪鱼”）图6 WIC-1T4.2 同步串行接口同步串行接口的缺省封装为HDLC（Cisco私有），还可以是PPP、FRAME-RELAY、X.25等。
缺省速度为T 1-1.544Mbps.不同电缆最高速度不同，EIA/TIA 232为115.2Kbps，EIA/TIA 449、X.21为2Mbps等。
典型的同步串行接口卡如：WIC-1T.图6给出了广域网接口卡WIC-1T的照片。
4.3 异步/同步串行接口异步/同步串行接口可以提供串行异步或同步连接。
在异步模式时，最高速度可达115.2Kbps，在同步模式时，可以达到1 28Kbps.典型的异步/同步串行接口模块如：2A/S、8A/S等。
图7给出了异步/同步串行接口网络模块NM-8A/S的照片。
图7 NM-8A/S4.4 远程访问接入（异步）模块Cisco也提供集成远程访问接入网络模块，如8AM、16AM.该网络模块将模拟调制解调器集成到远程访问接入模块中从而节省了外接调制解调器占用的空间及投资。
该网络模块提供了8~16个RJ-11接口，我们可以将电话线直接接入远程访问模块。
如图8所示，给出了模拟调制解调器接入模块NM-8AM的照片。
当路由启动后，将自动发现、安装该模块。
如图9所示，是用命令show line 显示了8AM模块线路（图中标有TTY的线路）的状态。
图9 命令show line的输出用I/O操作实现RS232口数字及模拟信号的采集1.前言RS232 端口几乎是所有计算机必备的端口，它可以连接FAX/MODEM设备、串行鼠标器、串行小键盘、采集模块、PLC 等，还可以连接RS232- RS485适配接头，控制RS485网络设备。
