微机原理-第9章_2(串行接口).

“微机系统原理与接口技术”第九章习题解答（部分）1. 什么是并行接口和串行接口？它们各有什么作用？答：并行接口是指接口与外设之间按字长传送数据的接口，即4位、8位或16位二进制位同时传送；而串行接口是指接口与外设之间依时间先后逐位传送数据的接口，即一个时刻只传送一个二进制位。

并行接口传送速度较快，但在远距离传送数据时成本高，损耗大，且平行数据线之间干扰大，所以并行接口一般适用于近距离的高速传送，而串行接口则适用于远距离传送。

2. 试画出8255A与8086CPU连接图，并说明8255A的A o、A i地址线与8086CPU的A i、A2地址线连接的原因。

答：8255A与8086CPU的连线图如下图所示：题9-2图8086系统有16根数据线，而8255只有8根数据线，为了软件读写方便，一般将8255 的8条数据线与8086的低8位数据线相连。

8086在进行数据传送时总是将总线低8位对应偶地址端口，因此8086CPU要求8255的4个端口地址必须为偶地址，即8086在寻址8255 时A0脚必须为低。

实际使用时，我们总是将8255的A0、A1脚分别接8086的A1、A2脚，而将8086的A0脚空出不接，并使8086访问8255时总是使用偶地址。

4. 简述8255A工作在方式1时，A组端口和B组端口工作在不同状态（输入或输出）时，C端口各位的作用。

注：带*的各中断允许信号由 C 口内部置位/复位操作设置，非引脚电平。

5. 用8255A控制12位A/D转换器，电路连接如下图所示。

设B 口工作于方式1输入，C 口上半部输入，A 口工作于方式0输入。

试编写8255A的初始化程序段和中断服务程序（注：CPU采用中断方式从8255A中读取转换后的数据）。

答：设8255的A、B、C及控制端口的地址分别为PORTA、POATB、PORTC和PCON，则一种可能的程序段实现如下：初始化8255AMOV AL,10011110B;设置8255A的工作方式控制字OUT PCON,ALMOV AL,00000101B;设置C 口置位復位控制字，使INTEA （PC2）为OUT PCON,AL;高电平，允许B 口中断MOV AL,00000010B;设置C 口置位/复位控制字，使PC1（IBF B）输出OUT PCON,AL；低电平，启动第一次A/D转换6. 用8255A作为CPU与打印机接口，8255的A 口工作于方式0,输出；C 口工作于方式0。

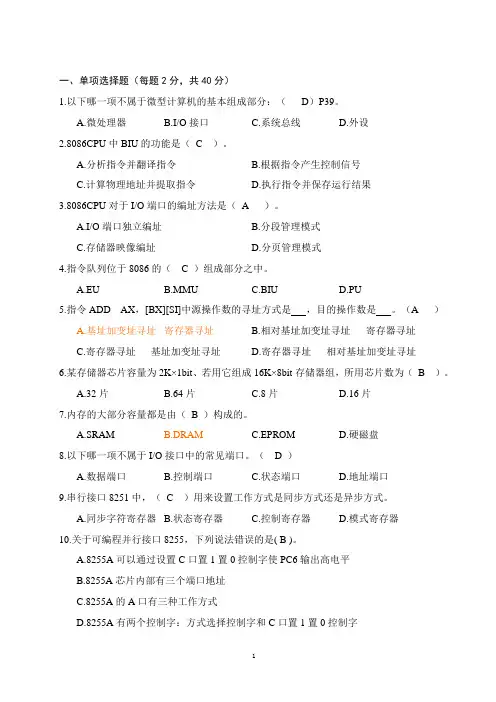

一、单项选择题（每题2分，共40分）1.以下哪一项不属于微型计算机的基本组成部分：（D）P39。

A.微处理器B.I/O接口C.系统总线D.外设2.8086CPU中BIU的功能是（C ）。

A.分析指令并翻译指令B.根据指令产生控制信号C.计算物理地址并提取指令D.执行指令并保存运行结果3.8086CPU对于I/O端口的编址方法是（A ）。

A.I/O端口独立编址B.分段管理模式C.存储器映像编址D.分页管理模式4.指令队列位于8086的（ C ）组成部分之中。

A.EUB.MMUC.BIUD.PU5.指令ADD AX，[BX][SI]中源操作数的寻址方式是，目的操作数是。

（A ）A.基址加变址寻址寄存器寻址B.相对基址加变址寻址寄存器寻址C.寄存器寻址基址加变址寻址D.寄存器寻址相对基址加变址寻址6.某存储器芯片容量为2K×1bit、若用它组成16K×8bit存储器组，所用芯片数为（B ）。

A.32片B.64片C.8片D.16片7.内存的大部分容量都是由（B ）构成的。

A.SRAMB.DRAMC.EPROMD.硬磁盘8.以下哪一项不属于I/O接口中的常见端口。

（ D ）A.数据端口B.控制端口C.状态端口D.地址端口9.串行接口8251中，（C ）用来设置工作方式是同步方式还是异步方式。

A.同步字符寄存器B.状态寄存器C.控制寄存器D.模式寄存器10.关于可编程并行接口8255，下列说法错误的是( B )。

A.8255A可以通过设置C口置1置0控制字使PC6输出高电平B.8255A芯片内部有三个端口地址C.8255A的A口有三种工作方式D.8255A有两个控制字：方式选择控制字和C口置1置0控制字11.在系统中，若想管理30个中断请求，则需要用（D ）片8259A构成二级级联系统。

A.2B.3C.4D.512.在初始化8259A的过程中，（A）是必须写入的。

A.ICW1和ICW2B.ICW1和ICW3C.ICW2和ICW3D.ICW2和ICW413.8237中通道0的当前地址寄存器有（B ）个二进制位。

微机原理第九章练习题及解一：单项选择题●8253的端口地址数为（ C ）。

A：1个B：2个C：4个D：8个●8255的A端口读写操作时，地址线（A）。

A：A1 = 0、A0 = 0 B：A1 = 0、A0 = 1C：A1 = 1、A0 = 0 D：A1 = 1、A0 = 1●写8255的控制字88H，功能是（ B ）。

A：A口方式0输入B：B口方式0输出C：置PC4为低D：置PC7为高●从8255的C端口读状态信息时，地址线（ C ）。

A：A1 = 0、A0 = 0 B：A1 = 0、A0 = 1C：A1 = 1、A0 = 0 D：A1 = 1、A0 = 1●8088与8255连接时的写控制字地址是（ D ）。

A：100H B：101H C：102H D：103H●8086与8255连接时的B口读写地址是（ B ）。

A：100H B：102H C：104H D：106H●8253写方式控制字时，地址线（ D ）。

A：A1 = 0、A0 = 0 B：A1 = 0、A0 = 1C：A1 = 1、A0 = 0 D：A1 = 1、A0 = 1●8253的计数器0读写操作时，地址线（A）。

A：A1 = 0、A0 = 0 B：A1 = 0、A0 = 1C：A1 = 1、A0 = 0 D：A1 = 1、A0 = 1●8253的控制字为85H，功能为（ B ）。

A：计数器0二进制计数B：计数器2十进制计数C：计数器0低8位初值D：计数器2高8位初值●8253的控制字为78H，计数器选择为（ B ）。

A：计数器0 B：计数器 1 C：计数器 2 D：无作用●8253的控制字为40H，工作方式选择为（ C ）。

A：方式0 B：方式 2 C：方式 4 D：方式5●8259固定优先权方式的中断请求信号IR0—IR7的优先权顺序为（ A ）。

A：IR0→IR7 B：IR7→IR0C：IR0→IR7→IR-1 D：每个中断请求信号等优先权。

第9章习题解答1、选择题（1）在数据传送过程中，数据由串行变并行或由并行变串行，其转换是通过（）A．锁存器B．加法器C．移位寄存器D．数据寄存器（2）在远距离串行通信中，采用调制技术是为了使信号（）A．强度加大B．不失真传送C．一位一位传送D．有条不紊传送（3）微处理器通过数据总线向慢速外设输出数据时，接口部分必须含有的部件是（）A．反相器B．放大器C．锁存器D．TTL/EIA电平转换器（4）串行接口与设备之间的数据传输是以串行方式并且以（）A．单工方式进行的B．半双工方式进行的C．全双工方式进行的D．半/全双工方式进行的（5）甲乙两台计算机近距离通过RS一232C口进行通讯时，常采用最简单的三线联结。

即是（）A．甲机的TXD、RXD、GND分别与乙机的TXD、RXD、GND相连B．甲机的TXD、RXD、GND分别与乙机的RXD、TXD、GND相连C．甲机的RTD、TXD、RXD分别与乙机的RTS、TXD、RXD相连D．甲机的DSR、RXD、DTR分别与乙机的DSR、RXD、DTR相连2、什么是比特率、波特率？解：比特率指每秒传送的二进制位数。

波特率指每秒传送的信息位数量。

3、如果串行传输速率是2400波特，数据位的时钟周期是多少秒？数据位的时钟周期是 = 4.17×10-4秒4、若8251A的收发时钟（RxC、TxC）频率为38.4KHz，它的RTS和CTS 引脚相连。

工作在半双工异步通信，每帧字符的数据位数为7，停止位数为1，偶校验，波特率为600b/s，处于发送状态。

写出初始化程序，其端口地址为02C0H和02C1H。

38.4K = n * 600 ，得分频系数为64MOV DX,02C1HMOV AL,01111011 ;方式字OUT DX,ALMOV AL,00110001 ;控制字OUT DX,AL5、设8251A为异步工作方式，波特率因数为16，7位/字符，奇校验，两位停止位。

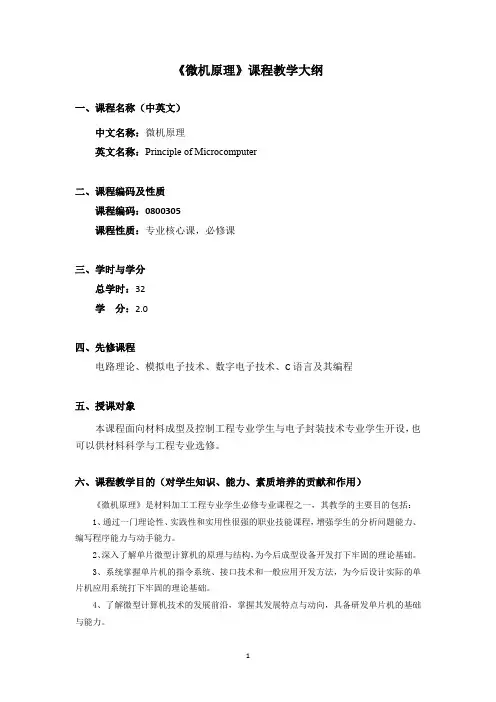

《微机原理》课程教学大纲一、课程名称（中英文）中文名称：微机原理英文名称：Principle of Microcomputer二、课程编码及性质课程编码：0800305课程性质：专业核心课，必修课三、学时与学分总学时：32学分：2.0四、先修课程电路理论、模拟电子技术、数字电子技术、C语言及其编程五、授课对象本课程面向材料成型及控制工程专业学生与电子封装技术专业学生开设，也可以供材料科学与工程专业选修。

六、课程教学目的（对学生知识、能力、素质培养的贡献和作用）《微机原理》是材料加工工程专业学生必修专业课程之一，其教学的主要目的包括：1、通过一门理论性、实践性和实用性很强的职业技能课程，增强学生的分析问题能力、编写程序能力与动手能力。

2、深入了解单片微型计算机的原理与结构，为今后成型设备开发打下牢固的理论基础。

3、系统掌握单片机的指令系统、接口技术和一般应用开发方法，为今后设计实际的单片机应用系统打下牢固的理论基础。

4、了解微型计算机技术的发展前沿，掌握其发展特点与动向，具备研发单片机的基础与能力。

表1 课程目标对毕业要求的支撑关系七、教学重点与难点：教学重点：1）当今计算机技术飞速发展，本课程以介绍单片微型计算机中最典型的8051为主体、以讲述单片机结构与应用为重点；2）在全面了解与掌握单片微型计算机种类及结构特点的基础上，重点学习汇编语言开发单片微型计算机技术；3）课程将重点或详细介绍新颖的流行的微型控制器及其开发方法，为同学提供更多的实践机会；4）重点学习的章节内容包括：第2章“单片机的结构和原理”（4学时）、第3章“单片机的指令系统”（4学时）、第4章“汇编语言程序设计基础”（8学时）、第6章“单片机的定时/计数器”（8学时）。

教学难点：1）单片机原理与接口技术课程是实践性极强的课程之一，本课程将密切结合学生的生产实习、课程设置、实验课等实践环节，培养学生对单片微型计算机的认识及设计能力，提高授课质量与效果。

一、填空（每空两分）1、8088的指令地址由（CS ）和（IP ）决定。

堆栈操作的地址由（SS ）和（SP ）决定。

2、8088的指令地址由（CS ）寄存器和（IP ）寄存器决定。

3、8088的段地址和偏移量必须通过（地址加法器）产生20位物理地址。

4、8088地址加法器的作用是将（段寄存器左移4位与16位偏移量）相加以后产生所需的（20）位物理地址。

因此，8088可直接寻址（1M ）字节。

5、8088的段寄存器是（16）位的寄存器。

6、8088访问4个当前段时，代码段、数据段及堆栈段的偏移量分别由（IP ）、（由寻址方式决定的16位偏移量）和（SP ）提供。

7、将（微处理器）、（存储器）和（I/O 接口电路）结合在一起，才是微型计算机。

8、微型计算机由（微处理器）、（存储器）和（I/O 接口电路）组成。

9、8088CPU 共有（20）位地址线。

他的寻址空间位（1M ）字节。

10、在8088中，由于BIU 和EU 分开，所以（取指令）和（执行指令）可以重叠操作，提高了CPU 的利用率。

11、8088的BIU 负责（取指令和操作数），EU 部分负责（执行指令）。

12、8088为准16位CPU 。

他的内部为（16）位结构，外部数据总线为（8）位宽度。

1、8088访问存储器时，当前访问的段有几个？当前可访问的字节最多有多少？答：（1）4个段； （2）256K 字节。

2、画图说明，在8088内部怎样形成20位物理地址？答：（1）20位物理地址的形成如下图所示：（2）段寄存器内容左移4位与16位偏移量相加，形成20位物理地址。

一、填空题1、 8088的ALE 引脚的作用是（锁存复用线上的地址）。

2、 在8088读存储周期中，采用Ready 线的目的是（确定是否在T 3周期后插入T W 周期）。

3、 8088只有采样（Ready ）信号后，才能确定是否加入等待状态。

偏移地址段地址段寄存器 加法器 物 理 地 址4、8088的MN / MX引脚的作用是（规定8088处在什么组态）。
