镉镍电池工艺文件(第三册)

镉镍蓄电池产品认证证书
（原创实用版）
目录
1.镉镍蓄电池产品认证证书的概述
2.镉镍蓄电池的优点和应用
3.产品认证证书的重要性
4.我国在镉镍蓄电池领域的发展
5.镉镍蓄电池产品认证证书的获取途径和标准
6.结论：镉镍蓄电池产品认证证书的意义和价值
正文
镉镍蓄电池，也称为镍镉蓄电池，是一种常见的充电电池类型。

它具有体积小、容量大、放电电流稳定等优点，广泛应用于各种电子产品中，如便携式电话、电动工具、照相机等。

然而，镉镍蓄电池也存在一定的环境污染问题，因此，对其进行产品认证显得尤为重要。

镉镍蓄电池产品认证证书，是对镉镍蓄电池产品性能、安全性、环保性等方面的一种认可。

这个证书的获取，不仅可以证明产品的质量，还可以提升产品的市场竞争力，满足国际贸易的需求。

我国在镉镍蓄电池领域有着深厚的研究基础和生产能力。

我国镉镍蓄电池产业在全球市场占有重要地位，产品远销世界各地。

为了推动我国镉镍蓄电池产业的发展，我国政府鼓励企业获取镉镍蓄电池产品认证证书，提升产品的国际竞争力。

镉镍蓄电池产品认证证书的获取，需要企业按照相关的认证标准和程序进行申请。

这些标准包括产品的性能标准、安全标准、环保标准等。

只有符合这些标准的产品，才能获得认证证书。

总的来说，镉镍蓄电池产品认证证书对于镉镍蓄电池的生产企业和使
用者来说，都具有重要的意义和价值。

对于生产企业来说，认证证书可以提升产品的市场竞争力，扩大产品的销售市场。

以锌镍合金电镀替代化学镀镍作为中间层的铝合金无氰镀镉工艺郭崇武【摘要】Zinc immersion, Zn-Ni alloy pre-plating, cyanide-free potassium chloride cadmium coating, and low chromium chromate passivation layer were successively carried out on the surface of aluminum alloy. The Zn-Ni alloy coating is made in either an alkaline bath or an acidic bath. The coatings prepared on aluminum alloys have good adhesion strength and corrosion resistance in that no blistering and fall-off occurred after thermal shock test, and no white rust was formed after a 2520-hour neutral salt spray test. The coating structure overcomes the blistering problem often occurred for that commonly used with electrolessly plated nickel coating as an intermediate layer.%在铝合金表面依次制备浸锌层、锌镍合金预镀层、氯化钾无氰镀镉层和铬酸盐低铬钝化层.锌镍合金预镀采用碱性或酸性工艺皆可.经处理的铝合金在热震试验后没有出现镀层起泡和脱落,在耐中性盐雾试验中耐白锈的时间长达2520 h,可见镀层的结合力与耐蚀性良好.这种镀层结构克服了现行以化学镀镍作为中间层时镀层容易起泡的缺陷.【期刊名称】《电镀与涂饰》【年(卷),期】2018(037)005【总页数】3页(P217-219)【关键词】铝合金;氯化钾无氰镀镉;锌镍合金预镀;耐蚀性;结合力【作者】郭崇武【作者单位】广州超邦化工有限公司,广东广州 510460【正文语种】中文【中图分类】TQ153.1;TQ153.2镀镉层具有优异的耐蚀性，被广泛应用于航空航天、航海的零部件以及一些有特殊要求的电子产品。

镉镍SC1700mAh规格书1.范围：适用于规格书圆柱形密封镉镍SC1700mAh电池。

2.检测条件：2.1 检测注意事项：（ 1）电池检测容量前，应先以1700mA电流放电至1.0V.（ 2）电池检测容量时，正常充电后，搁置20-30min，再以1700mA电流放电至1.0V，要求放电时间大于等于54min。

检测在室温 25 ±5℃，相对湿度65 ± 20﹪下进行。

（ 3）电池容量测试允许进行三次，当有一次测试符合要求时，测试即可停止。

2.2 测试条件（ 1）测试电池为用户收到电池后不超过一个月的产品。

（ 2）测试工具：•电压表： IEC51/IEC485所规定的0.5级或以上，内阻大于10K Ω/V 。

•电流表： IEC51/IEC485所规定的0.5级或以上，包括引线总电阻小于0.01 Ω。

•卡尺：测试精度 0.02mm 。

•天平：感量 0.1g托盘天平或电子天平。

2.3 工作环境2.3-1 贮存环境：. 温度湿度贮存（ 1年内） -20℃---+ 35℃ 65 ±20﹪2.3-2 工作环境：. 温度湿度标准充电0℃--- + 45℃65 ± 20﹪正常充电15℃--- + 45℃65 ± 20﹪放电 -20℃--- + 65℃65 ±20﹪2.3-3 测试环境：温度25±5℃湿度65 ± 20﹪共三页第一页镉镍SC1700mAh规格书2.4 充电方法：2.4-1 标准充电：在环境温度25℃ ± 5℃下，电池以170mA电流充电14-16h。

2.4-2 正常充电：在环境温度25℃ ±5℃下，电池以1700mA电流充电75min。

3.电池性能参数：3.1 外形尺寸及重量3.1-1 最大外形尺寸：直径×高度（mm）:22.5±0.5×42.5 ± 0.5/1.03.1-2 最大重量：45g3.2 内阻：充电态电池（ 25±5℃，1KHZ）内阻≦15m Ω3.3 容量检测（正常充电）：（25 ±5℃）放电电流终止电压放电时间放电容量1700mA 1.0V ≧54min ≧1530mAh8500mA 0.8V ≧9min ≧1275mAh17000mA 0.7V ≧4min ≧1133mAh3.4 自放电特性：电池标准充电后，在25± 5℃贮存28天后可以放出65﹪以上的初始容量。

镍氢、镍镉电池培训教材(Ni-MH、Ni-cd battery training textbook)编制（edit）：_____________审核（verify）：_____________批准（approve）：_____________日期（date）：_____________版本（edition）：_____________第一部份 电池原理及结构一、 镍氢、镍镉电池原理 1. 镍镉电池工作原理：2Ni (OH)2 + Cd (OH)2 2 NiooH + Cd + 2H 2O ±Q （总化学反应）Ni (OH)2 ：正极物质，球镍。

Cd (OH)2 ：负极物质，氢氧化镉（有污染）。

NiooH ：正极物质充电过程中被氧化生成物，羟基氧化镍。

Cd ：负极物质被还原生成物，镉。

2H 2O ：充电过程产物。

2. 镍氢电池工作原理：2Ni (OH)2 + M NiooH + MH ±Q （总化学反应）Ni (OH)2 ：正极物质，球镍。

M ：负极物质，储氢合金粉。

NiooH ：正极物质充电过程中被氧化生成物，羟基氧化镍。

MH ：负极物质被还原生成物。

充放 充放二、各部份功用1. Cell cap（盖帽）：与电池正极相连，起密封和导电作用，盖帽分平（flat cap）和尖头（Nigh cap）两种。

1.Gasket（密封圈）：使电池正、负极隔绝以及防止漏液。

2.Top insulator（顶部绝缘垫）：防止正负极短路。

3.Current Collector（集耳）：将正极片与顶盖联接，起集电流及导电流作用。

4.Cell Can（电池壳）：起容器以及充当负极导体作用。

5.Bottom insulator（底垫）：防止电池底部短路。

6.Safety-vent system（安全阀系统）：在电池过充或过放时电池内部压力过大，气体通过安全阀排放。

7.Separator（隔膜）：保持电解液并使正负极隔离，防止电池内部短路。

旧镉镍电池湿法回收处理
孔祥华;王晓峰
【期刊名称】《电池》
【年(卷),期】2001(031)002
【摘要】采用氨水作浸出剂处理镉镍电池，分离回收其中Ni、Cd的工艺方法。

采用氨水作浸出剂，主要考虑浸出液不需进行中和处理，不必采用萃取剂萃取分离，NH3易进行回收处理，废水可循环利用等特点。

实验结果表明，在NH3的浓度
足够高的情况下，Ni(OH)2、Cd(OH)2均可与氨水反应，迅速溶于氨水；而经500℃烘烤后所得NiO与CdO却不同，NiO几乎不溶于氨水，而在合适的pH值及NNH3的浓度足够高的条件下，CdO迅速溶解。

根据有关物质的这些溶解特性，开发出了新的废旧电池回收工艺。

Ni、Cd的浸出率分别达99.6％、98.5％。

镉镍电池回收产品的纯度相当高，NiO为99.6％，Cd(OH)2为99.97％。

【总页数】3页(P97-99)
【作者】孔祥华;王晓峰
【作者单位】北京科技大学固体电解质研究室,;北京科技大学固体电解质研究室,【正文语种】中文
【中图分类】TM912.2
【相关文献】
1.采用新工艺处理旧桶回收废水 [J], 杨文亮
2.专家呼吁建立旧手机回收处理系统 [J], 劳动
3.旧鞋回收的现状及现有旧鞋处理方法 [J], 孙昌盛
4.旧鞋回收的现状及现有旧鞋处理方法 [J], 孙昌盛
5.旧报回收亟待建立正规渠道——由深圳报业集团回收旧报所想到的 [J], 钱燕妮因版权原因，仅展示原文概要，查看原文内容请购买。

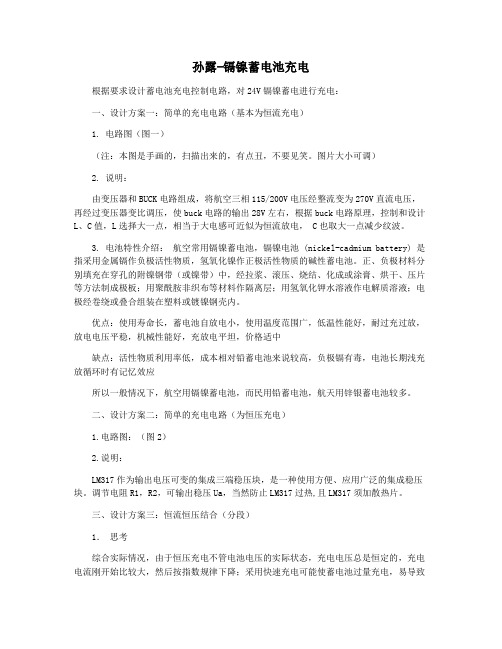

孙露-镉镍蓄电池充电根据要求设计蓄电池充电控制电路，对24V镉镍蓄电进行充电：一、设计方案一：简单的充电电路（基本为恒流充电）1. 电路图（图一）（注：本图是手画的，扫描出来的，有点丑，不要见笑。

图片大小可调）2. 说明：由变压器和BUCK电路组成，将航空三相115/200V电压经整流变为270V直流电压，再经过变压器变比调压，使buck电路的输出28V左右，根据buck电路原理，控制和设计L、C值，L选择大一点，相当于大电感可近似为恒流放电， C也取大一点减少纹波。

3. 电池特性介绍：航空常用镉镍蓄电池，镉镍电池 (nickel-cadmium battery) 是指采用金属镉作负极活性物质，氢氧化镍作正极活性物质的碱性蓄电池。

正、负极材料分别填充在穿孔的附镍钢带（或镍带）中，经拉浆、滚压、烧结、化成或涂膏、烘干、压片等方法制成极板；用聚酰胺非织布等材料作隔离层；用氢氧化钾水溶液作电解质溶液；电极经卷绕或叠合组装在塑料或镀镍钢壳内。

优点：使用寿命长，蓄电池自放电小，使用温度范围广，低温性能好，耐过充过放，放电电压平稳，机械性能好，充放电平坦，价格适中缺点：活性物质利用率低，成本相对铅蓄电池来说较高，负极镉有毒，电池长期浅充放循环时有记忆效应所以一般情况下，航空用镉镍蓄电池，而民用铅蓄电池，航天用锌银蓄电池较多。

二、设计方案二：简单的充电电路（为恒压充电）1.电路图：（图2）2.说明：LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。

调节电阻R1，R2，可输出稳压Ua，当然防止LM317过热,且LM317须加散热片。

三、设计方案三：恒流恒压结合（分段）1．思考综合实际情况，由于恒压充电不管电池电压的实际状态，充电电压总是恒定的，充电电流刚开始比较大，然后按指数规律下降；采用快速充电可能使蓄电池过量充电，易导致电池损坏。

对于循环充电而言，采用较小电流充电，充电效果较好。

化学镍金工艺文件文件编号：编制：标准符合性审核：审核：批准：1 范围本文件规定了化学镍金主要应用物料、工艺流程、技术参数、操作方法、安全防护以及应急处理等。

本文件用于化学镍金工艺。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

3 术语和定义拖缸：使用覆铜板或镍面板按相应流程完成化学镀镍后将板取出，以激发化学镀镍液的活性。

首板：为保证批量生产板的质量，确定批量生产条件而在即将批量生产前加工的板。

4 主要内容4.1 生产环境室温，有集、排废气系统。

4.2 主要设备及加工能力4.2.1主要设备自动化学镍金线、包胶挂篮。

4.2.2镀层厚度加工能力镍层厚度：（2～6）μm（具体厚度按客户要求）金层厚度：（0.02～0.15）μm（具体厚度按客户要求）4.3 应用物料4.3.1常用主要化学物料:除油剂、活化剂、过硫酸钠#、浓硫酸#、氨水#、硝酸#、化学镍缸添加剂、薄金添加剂、厚金添加剂、金盐#（一水合柠檬酸一钾二）。

带“#”的物料纯度必须达化学纯及以上。

4.3.2 辅料：PP过滤芯（1μm、5μm）等。

4.4 产品种类刚性印制电路板。

4.5 工艺规程4.5.1 工艺流程4.5.1.1 薄金板工艺流程4.5.1.2 厚金板工艺流程4.5.1.34.5.2工艺参数4.5.2.1化金药水参数，见表1：表1 化金药水参数4.5.2.2程序时间，见表2：表2 各功能槽浸板及滴液时间4.5.3药水补加：除油、微蚀、活化、化学镍缸不仅需要按化验结果补加，还需要按生产面积补加；其它药水缸按化验结果补加。

4.5.3.1 除油缸4.5.3.1.1除油剂RW-901化验分析补加量(L)=(100-分析结果)×0.21。

4.5.3.1.2每生产板面积50平方米, 补加约0.8L的RW-901。

各车间三个重要的生产工序一二车间通用：一：对物料的配方比例。

此环节重要的地方在于工程部要根据不同型号和批次的电池通过科学的计算给出一份详细的配料单。

此环节需要操作工必须严格按照以下要求进行：（1）配料之成分。

（2）配料的各原材料的配方比例》（3）标准操作方法。

（SOP操作说明书）（4）准备料得配比时间（CMC、PTFE）这个环节是所有工序的最上工序，所以相当的重要，产出的浆料必须是按照科学的配比和其他的技术要求达到合格，如果此工序中出现任何异常都会在后续工序中反映出来，会产生各种异常的情况，影响整个的生产进度，影响是非常深远的，所以此工序的技术要求必须重要对待。

二：搅拌的时间。

第一个因素：在配料的同时，需要操作工在把握好配方比例正确的同时要对物料的搅拌时间严格的管控（正极配料一般2H、负极配料一般4H）.第二个因素：在搅拌时间的管控上，本车间的生产进度要事先与下一生产工序的车间的生产进度进行商议和配合，从而保障各生产环节和上下级车间进度按时、按量的进行生产作业。

三：此环节虽然是品检部门派专员对此管控的，但这个工序的重要性还是值得一提的。

在每次的配料完成后，要对刚配出的浆料进行常规的取样动作，将取出的浆料样本用铁托盘乘放，并放入120摄氏度的烘箱内，进行半小时的烘干。

固含量测试公式：（干料重量—托盘重量）÷（湿料重量—托盘重量）×100%=固含量率此项测试的主要目的是：测试浆料在拉浆作业时与泡沫镍、冲孔镀镍钢带烘干后的固化附着程度。

如果烘干后附着程度不佳，就会导致极片在每个生产环节中出现浆料脱落、浆料在极片上出现裂痕、最终影响极片的导电性能。

三四车间通用：一：拉浆为此车间的第一道重要的工序，要注意以下几点：（1）调节好拉浆炉的炉温，拉浆炉分不同的六个温区（正极）每个温区设定有不同的温度，操作员工需根据标准操作工艺书的相关要求管控拉浆炉的温度。

（2）此工序需要和一二车间有序的配合，以确保生产计划的顺利进行。
