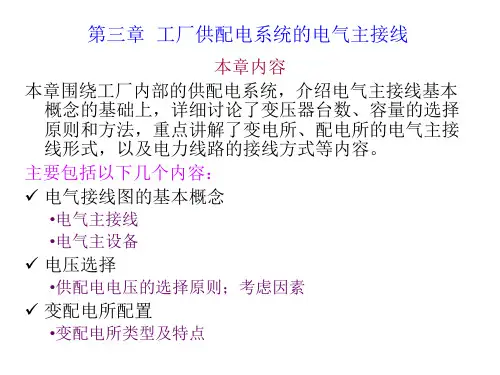

第三章-工厂供配电系统的电气主接线

供配电系统电气主接线 经典课件
模块三 工厂供配电系统电气主接线
任务导入
了解
供配电系统的电气主接线设 计的基本要求
熟悉
工厂供配电系统的基本类型
掌握
供配电线路导线和电缆的正 确选择
节目录
模块三 工厂供配电系统电气主接线
模块三 工厂供配电系统电气主接线
3.1 35/10kV变配电所电气主接线 3.2 常用电气主接线方式与特点 3.3 低压配电网的基本接线方式 3.4 供配电线路母线、导线和电缆的选择
模块三 工厂供配电系统电气主接线
2、灵活性 （1）调度灵活，操作方便。 （2）检修灵活。 （3）扩建灵活。 （4）事故处理灵活。
3、经济性 （1）投资省； （2）年运行费用小； （3）占地面积小。
节目录
பைடு நூலகம் 模块三 工厂供配电系统电气主接线
四、基本要求
1、应符合国家标准和有关技术规范的要求，能充分保 证人身和设备的安全。 2、应满足各级电力负荷对供电可靠性的要求。 3、应能适应供电系统所需的各种运行方式，便于操作 维护，并能适应负荷的发展，有扩充改建的可能性。 4、在满足上述要求的前提下，应尽量使主接线简单， 投资少，运行费用低，并节约电能和有色金属消耗量， 应尽可能选用技术先进又经济适用的节能产品。
节目录
模块三 工厂供配电系统电气主接线
主要配置②
接地开关
为保障电气设备、母线、线路停 电检修阻时波对器人身和设备的安全，在 主接线设计中要配置足电够力数电量容的器接 地开关或接地器。
主要配置③ 避雷器
为保持主接线设计的完整性，按 常规要在主接线图上标明避雷器的 配置。6~10kV配电装置的母线和架 空线进线处一般都要装设避雷器。 各级电压配电装置的阻波器、耦合 电容均要根据系统通信的要求合理 配置。

谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
Байду номын сангаас
工厂供配电系统的电气主接线
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。

• 双绕组、三绕组变压器图形符号分别如图所示：
• 主要完成电压等级的变换。
第三节 变电所变压器的选择
2 分类 • 按功能分：升压变压器和降压变压器 • 按相数分：单相和三相变压器 • 绕组导体的材料：铜绕组和铝绕组
铜绕组电阻率小，但价格贵 铝绕组电阻率大，但价格便宜
• 冷却方式和绕组绝缘：油浸式和干式
4 杆上变电所 安装在室外电杆上，常用于居民区以及用电负荷较小 的单位，如油田井场等。
5 建筑物及高层建筑物变电所 •民用建筑物中使用。考虑安全性：干式变压器、真空 断路器等。 •对于高层建筑物而言，一般装在楼内，地下室、中层 或者高层。
第三节 变电所变压器的选择 二 变压器型号的选择 1 变压器（文字符号T）
✓ 变电所（transformer substation）：受电→变电→配电 ✓ 配电所（distribution substation）：受电→配电
第一节 基本概念
二 电气接线图
• 描绘主要电气设备之间的电气联系的示意图，包括 一次接线图和二次接线图。
• 描述了整个变电所的供配电系统结构，犹如人体的 骨骼框架，直接关系到整个系统的安全和稳定。
✓ 总降压变电所 ✓ 车间变电所 ✓ 独立变电所 ✓ 杆上变电所 ✓ 建筑物及高层建筑物变电所
第三节 变电所变压器的选择
1 总降压变电所
35KV-110KV电源→10KV/6KV，送车间变电所或者高压 用电设备
总降压变电所的设置
中小型企业
大中型企业
一个总降压变电所
（负荷比较集中、为经济以及 便于维护）
10KV/6KV电压等级→380V/220V，供给各车间用电设 备
• 当相邻的 几个车间负荷都比较大，不适于将变电所 建到一个车间里。

3.高压侧采用隔离开关—断路器的变电所主电路 如图3-5 (c)所示，由于采用了高压断路器，使得变电所的切换操作非常灵活方便， 在短路和过负荷时，继电保护装置能实现自动跳闸。
6~10KV
6~10KV
6~10KV
Y Y
220/380V
Y Y
220/380V
Y Y
220/380V
PPT学习交流
6
三、装有二台主变压器的小型变电所主电路
PPT学习交流
19
3.4 电力系统的倒闸操作
一、 倒闸操作中的任务 使电气设备从种状态转换到另一种状态的过程称为倒闸，此过程中进行的
操作叫做倒闸操作。 倒闸操作的任务如下： 1.完成线路的切换。 2.完成变压器切换。 3.完成高、低压母线的切换。4.完成某些设备的更换。 二、操作的一般要求
为了确保电力系统的运行安全，防止误操作，倒闸操作必须根据值班调度员或 值班负责人命令，受令人复诵无误后执行。倒闸操作由操作人员填写操作票，如 表3-9所示。
避雷器及 出线柜 电压互感器 母 GG-1A GG-1A 线
（F）-54 （F）-03 （F）-03 （F）-03
（F）-03 （F）-03 （F）-03 （F）-54
13 计量及 进线柜
GG-1A-J
10KV侧装置式主结线图
PPT学习交流
11
220/380V侧 装置式主结 线图
ZLQ2-10 3×35 10KV
回路编号 1 2 3 4 5 6 7
8 PPT学9习交流10 11 12 13 14 15 16 17
12
回路名称 低压照明线
低压动力线
低压动力线
低压动力线
低压动力线
如图3-11所示为一至六层住宅楼照明配电系统图。
