1-1、电力系统:由发电厂、变电所、电力线路、和电能用户组成的整体。
1-2、供配电系统:由总降压变电所、配电所、车间变电所或建筑物变电所、配电线路和用电设备组成。
1-3、额定电压:用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路额定电压高5%;变压器一次绕组额定电压等于发电机额定电压(升压变压器)或电力线路额定电压(降压变压器),二次绕组额定电压较电力线路额定电压高10%(35KV以上)或5%(10KV及以下)1-4、对供配电的要求:安全、可靠、优质、经济1-5、电力系统中性点的运行方式有:中性点不接地,经消弧线圈接地,经电阻接地和直接接地4种。
1-6、供电的电能质量指标有电压质量指标,频率质量指标,供电可靠性指标1-7、电力负荷按对供电可靠性的要求分为一级负荷、二级负荷、三级负荷。
电力负荷按工作制分为连续工作制负荷、短时工作制负荷、反复短时工作制负荷。
2-1、负荷曲线:是表征电力负荷随时间变动情况的一种图形,反映了用户用电的特点和规律。
分为:日负荷曲线和年负荷曲线(年运行负荷曲线和年持续负荷曲线)2-2、与年负荷曲线有关的物理量:年最大负荷、年最大负荷利用小时(用以反映负荷是否均匀)、计算负荷、年平均负荷(电力负荷在一年内消耗的功率的平均值)、负荷系数2-3、确定负荷计算的方法:估算法(适用于做设计任务书)、需要系数法(适用于求多组三相用电设备的计算负荷)、二项式法(适用于确定设备台数较少而容量差别悬殊的分支干线的计算负荷)、单相负荷计算法、2-4、尖峰电流是指单台或多台用电设备持续1-2秒的短时最大负荷电流。
尖峰电流的计算可以提供选定用电设备的型号以及保护用电设备等。
2-5、提高功率因数的方法:先提高自然功率因数(合理选择电动机的规格、型号,防止电动机长时间空载运行,保证电动机的检修质量,合理选择变压器的容量,交流接触器的节电运行),再进行人工补偿功率因数(并联电容器人工补偿,同步电动机补偿,动态无功功率补偿)2-6、并联电容器的控制方式:按功率因数进行控制,按负荷电流,按受电端的无功功率。

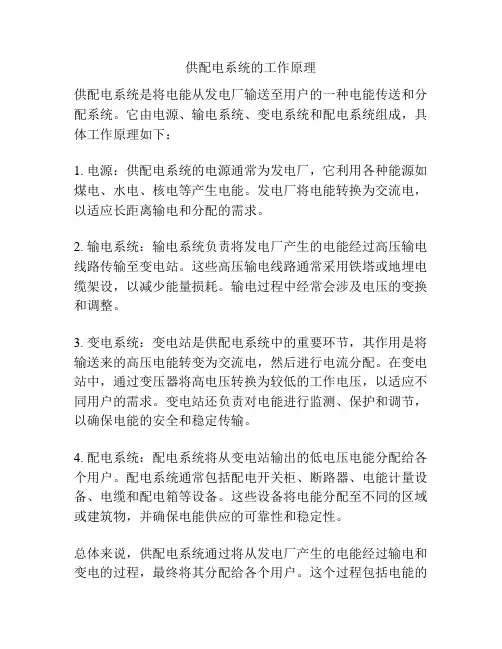

供配电系统的工作原理
供配电系统是将电能从发电厂输送至用户的一种电能传送和分配系统。
它由电源、输电系统、变电系统和配电系统组成,具体工作原理如下:
1. 电源:供配电系统的电源通常为发电厂,它利用各种能源如煤电、水电、核电等产生电能。
发电厂将电能转换为交流电,以适应长距离输电和分配的需求。
2. 输电系统:输电系统负责将发电厂产生的电能经过高压输电线路传输至变电站。
这些高压输电线路通常采用铁塔或地埋电缆架设,以减少能量损耗。
输电过程中经常会涉及电压的变换和调整。
3. 变电系统:变电站是供配电系统中的重要环节,其作用是将输送来的高压电能转变为交流电,然后进行电流分配。
在变电站中,通过变压器将高电压转换为较低的工作电压,以适应不同用户的需求。
变电站还负责对电能进行监测、保护和调节,以确保电能的安全和稳定传输。
4. 配电系统:配电系统将从变电站输出的低电压电能分配给各个用户。
配电系统通常包括配电开关柜、断路器、电能计量设备、电缆和配电箱等设备。
这些设备将电能分配至不同的区域或建筑物,并确保电能供应的可靠性和稳定性。
总体来说,供配电系统通过将从发电厂产生的电能经过输电和变电的过程,最终将其分配给各个用户。
这个过程包括电能的
传输、变压、调节、分配和监测等环节,以满足用户对电能的需求,并保证电能传输的稳定和安全。

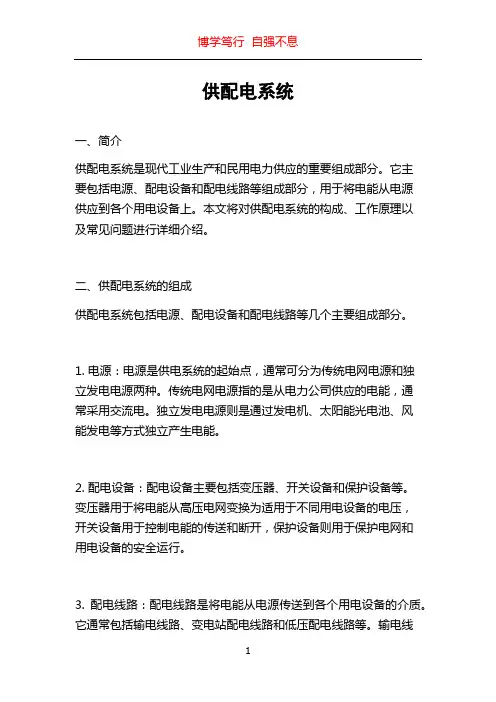

供配电系统一、简介供配电系统是现代工业生产和民用电力供应的重要组成部分。
它主要包括电源、配电设备和配电线路等组成部分,用于将电能从电源供应到各个用电设备上。
本文将对供配电系统的构成、工作原理以及常见问题进行详细介绍。
二、供配电系统的组成供配电系统包括电源、配电设备和配电线路等几个主要组成部分。
1. 电源:电源是供电系统的起始点,通常可分为传统电网电源和独立发电电源两种。
传统电网电源指的是从电力公司供应的电能,通常采用交流电。
独立发电电源则是通过发电机、太阳能光电池、风能发电等方式独立产生电能。
2. 配电设备:配电设备主要包括变压器、开关设备和保护设备等。
变压器用于将电能从高压电网变换为适用于不同用电设备的电压,开关设备用于控制电能的传送和断开,保护设备则用于保护电网和用电设备的安全运行。
3. 配电线路:配电线路是将电能从电源传送到各个用电设备的介质。
它通常包括输电线路、变电站配电线路和低压配电线路等。
输电线路主要用于将电能从电源输出到变电站,变电站配电线路将电能从变电站传送到不同区域的配电线路,低压配电线路将电能从配电线路分配到各个用电设备。
三、供配电系统的工作原理供配电系统的工作原理可以简单描述为以下几个步骤:1. 供电:电能从电源供应到供配电系统的起始点。
2. 变换:电能经过变压器等设备进行适当的电压变换,以满足不同用电设备的电压要求。
3. 分配:电能通过输电线路、变电站配电线路和低压配电线路等逐级分配到各个用电设备。
4. 控制:通过开关设备控制电能的传送和断开,以实现对供配电系统的有效控制。
5. 保护:配电设备通过保护设备对供配电系统和用电设备进行保护,防止电力故障对安全和设备运行造成影响。
四、供配电系统常见问题及解决方法在供配电系统的使用过程中,常常会出现一些问题,如电力故障、线路过载、设备老化等。
以下是一些常见问题及解决方法的简要介绍:1. 电力故障:电力故障可能由于供电线路断开、设备故障等原因造成。
