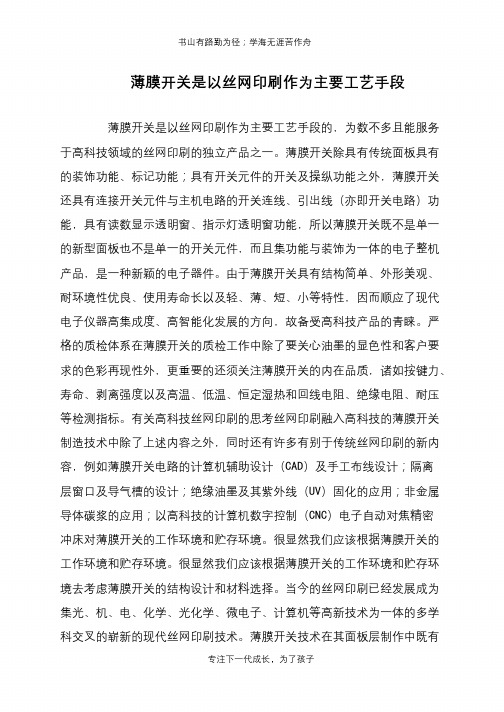

书山有路勤为径；学海无涯苦作舟薄膜开关是以丝网印刷作为主要工艺手段薄膜开关是以丝网印刷作为主要工艺手段的，为数不多且能服务于高科技领域的丝网印刷的独立产品之一。

薄膜开关除具有传统面板具有的装饰功能、标记功能；具有开关元件的开关及操纵功能之外，薄膜开关还具有连接开关元件与主机电路的开关连线、引出线（亦即开关电路）功能，具有读数显示透明窗、指示灯透明窗功能，所以薄膜开关既不是单一的新型面板也不是单一的开关元件，而且集功能与装饰为一体的电子整机产品，是一种新颖的电子器件。

由于薄膜开关具有结构简单、外形美观、耐环境性优良、使用寿命长以及轻、薄、短、小等特性，因而顺应了现代电子仪器高集成度、高智能化发展的方向，故备受高科技产品的青睐。

严格的质检体系在薄膜开关的质检工作中除了要关心油墨的显色性和客户要求的色彩再现性外，更重要的还须关注薄膜开关的内在品质，诸如按键力、寿命、剥离强度以及高温、低温、恒定湿热和回线电阻、绝缘电阻、耐压等检测指标。

有关高科技丝网印刷的思考丝网印刷融入高科技的薄膜开关制造技术中除了上述内容之外，同时还有许多有别于传统丝网印刷的新内容，例如薄膜开关电路的计算机辅助设计（CAD）及手工布线设计；隔离层窗口及导气槽的设计；绝缘油墨及其紫外线（UV）固化的应用；非金属导体碳浆的应用；以高科技的计算机数字控制（CNC）电子自动对焦精密冲床对薄膜开关的工作环境和贮存环境。

很显然我们应该根据薄膜开关的工作环境和贮存环境。

很显然我们应该根据薄膜开关的工作环境和贮存环境去考虑薄膜开关的结构设计和材料选择。

当今的丝网印刷已经发展成为集光、机、电、化学、光化学、微电子、计算机等高新技术为一体的多学科交叉的崭新的现代丝网印刷技术。

薄膜开关技术在其面板层制作中既有专注下一代成长，为了孩子。

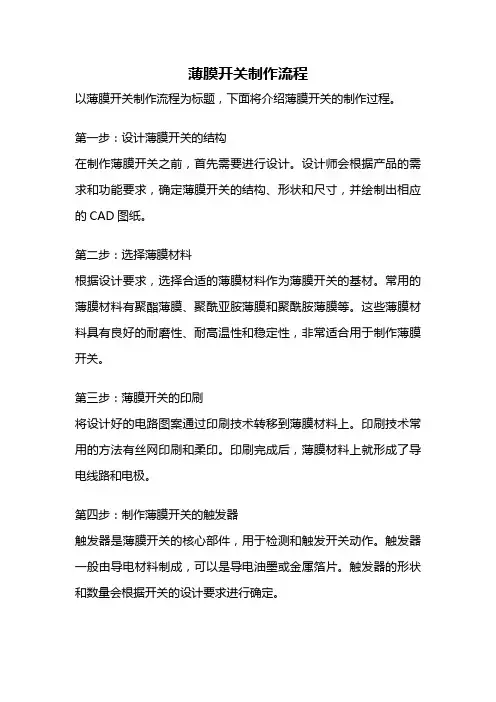

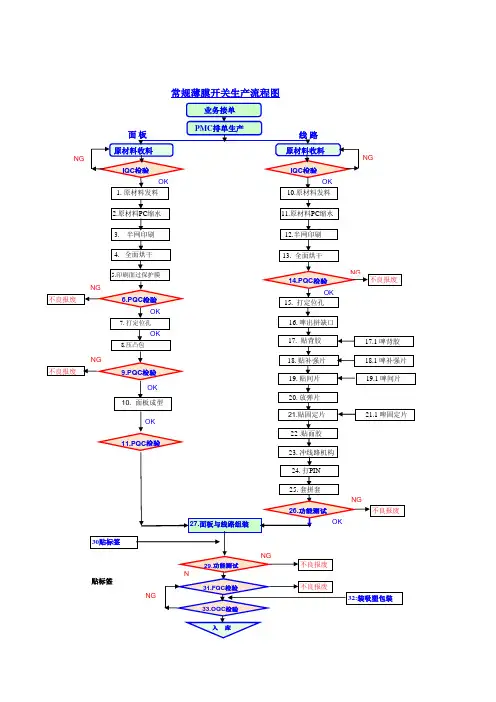

薄膜开关制作流程以薄膜开关制作流程为标题，下面将介绍薄膜开关的制作过程。

第一步：设计薄膜开关的结构在制作薄膜开关之前，首先需要进行设计。

设计师会根据产品的需求和功能要求，确定薄膜开关的结构、形状和尺寸，并绘制出相应的CAD图纸。

第二步：选择薄膜材料根据设计要求，选择合适的薄膜材料作为薄膜开关的基材。

常用的薄膜材料有聚酯薄膜、聚酰亚胺薄膜和聚酰胺薄膜等。

这些薄膜材料具有良好的耐磨性、耐高温性和稳定性，非常适合用于制作薄膜开关。

第三步：薄膜开关的印刷将设计好的电路图案通过印刷技术转移到薄膜材料上。

印刷技术常用的方法有丝网印刷和柔印。

印刷完成后，薄膜材料上就形成了导电线路和电极。

第四步：制作薄膜开关的触发器触发器是薄膜开关的核心部件，用于检测和触发开关动作。

触发器一般由导电材料制成，可以是导电油墨或金属箔片。

触发器的形状和数量会根据开关的设计要求进行确定。

第五步：加工薄膜开关的外观根据产品的外观要求，对薄膜开关进行外观加工。

这包括切割、打孔、贴标签等步骤。

切割可以使用激光切割或模切机进行，打孔则可以使用激光打孔或模具进行。

第六步：组装薄膜开关将加工好的薄膜开关组装到产品中。

这包括将薄膜开关粘贴到产品的相应位置，连接导线，固定开关等。

组装时需要注意薄膜开关的位置和方向，确保其正常运作。

第七步：测试薄膜开关的性能在制作完成后，需要对薄膜开关进行性能测试。

测试包括静态测试和动态测试。

静态测试是检测开关的导通和断路情况，动态测试是模拟使用场景对开关进行反复触发，测试其稳定性和耐久性。

第八步：质量检验和包装对制作好的薄膜开关进行质量检验，确保其符合产品要求。

合格的薄膜开关经过清洁和包装后，可以出厂销售或应用到相应的产品中。

以上就是薄膜开关的制作流程。

通过设计、材料选择、印刷、加工、组装、测试和质检等一系列步骤，可以制作出功能稳定、性能可靠的薄膜开关。

薄膜开关广泛应用于各类电子产品和仪器仪表中，为人们的生活和工作提供了便利。

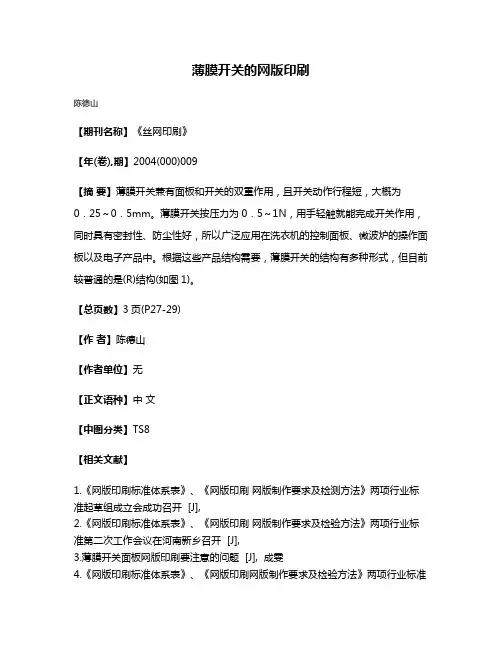

薄膜开关的网版印刷
陈德山
【期刊名称】《丝网印刷》
【年(卷),期】2004(000)009
【摘要】薄膜开关兼有面板和开关的双重作用，且开关动作行程短，大概为0．25～0．5mm。

薄膜开关按压力为0．5～1N，用手轻触就能完成开关作用，同时具有密封性、防尘性好，所以广泛应用在洗衣机的控制面板、微波炉的操作面板以及电子产品中。

根据这些产品结构需要，薄膜开关的结构有多种形式，但目前较普通的是(R)结构(如图1)。

【总页数】3页(P27-29)
【作者】陈德山
【作者单位】无
【正文语种】中文
【中图分类】TS8
【相关文献】
1.《网版印刷标准体系表》、《网版印刷网版制作要求及检测方法》两项行业标准起草组成立会成功召开 [J],
2.《网版印刷标准体系表》、《网版印刷网版制作要求及检验方法》两项行业标准第二次工作会议在河南新乡召开 [J],
3.薄膜开关面板网版印刷要注意的问题 [J], 成雯
4.《网版印刷标准体系表》、《网版印刷网版制作要求及检验方法》两项行业标准
第四次工作会议在浙江江山召开 [J],
5.《网版印刷标准体系表》、《网版印刷网版制作要求及检验方法》两项行业标准第四次工作会议在浙江江山召开 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

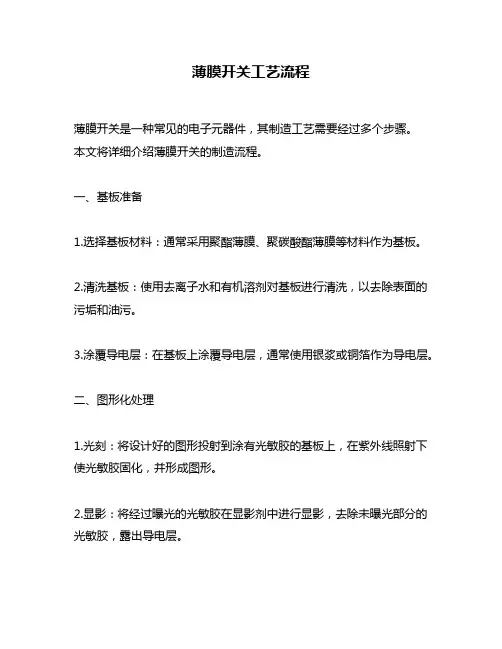

薄膜开关工艺流程
薄膜开关是一种常见的电子元器件，其制造工艺需要经过多个步骤。

本文将详细介绍薄膜开关的制造流程。

一、基板准备
1.选择基板材料：通常采用聚酯薄膜、聚碳酸酯薄膜等材料作为基板。

2.清洗基板：使用去离子水和有机溶剂对基板进行清洗，以去除表面的污垢和油污。

3.涂覆导电层：在基板上涂覆导电层，通常使用银浆或铜箔作为导电层。

二、图形化处理
1.光刻：将设计好的图形投射到涂有光敏胶的基板上，在紫外线照射下使光敏胶固化，并形成图形。

2.显影：将经过曝光的光敏胶在显影剂中进行显影，去除未曝光部分的光敏胶，露出导电层。

3.金属化处理：在露出导电层的部分进行金属化处理，通常采用镀镍或镀金等方法增加导电性能。

三、成型加工
1.冲压：使用冲床将基板上的导电层冲压成所需的形状和大小。

2.切割：使用激光或刀具将基板切割成所需的尺寸。

3.折弯：将基板按照设计要求进行折弯，形成薄膜开关的外形。

四、组装测试
1.组装：将薄膜开关与其他电子元器件进行组装，通常采用表面贴装技术。

2.测试：对组装好的薄膜开关进行测试，包括导电性能、触发力、寿命等多个方面的测试。

3.包装：对通过测试的薄膜开关进行包装，并标注相关信息，如型号、规格等。

以上就是薄膜开关制造流程的详细介绍。

在实际生产中，每个步骤都需要严格控制和检验，以确保产品质量和性能。

书山有路勤为径；学海无涯苦作舟

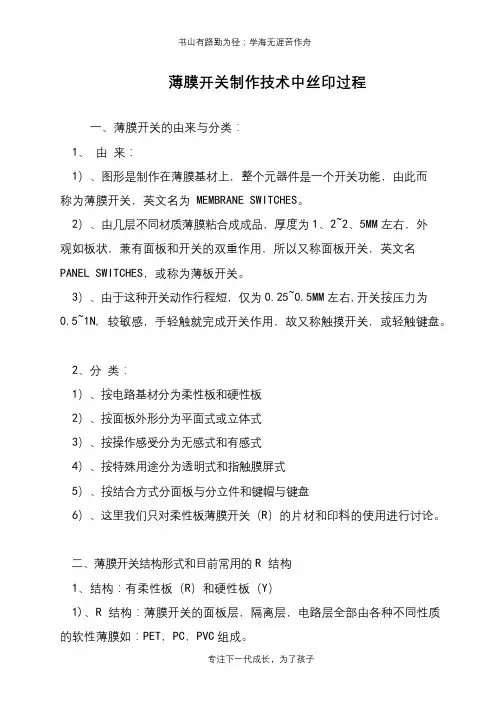

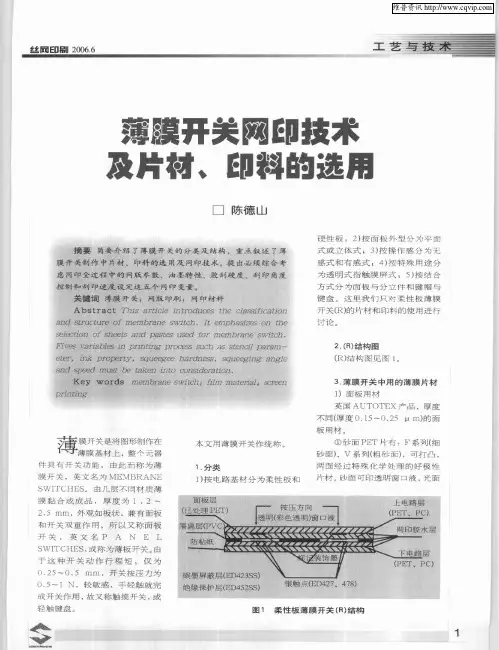

薄膜开关制作技术中丝印过程
一、薄膜开关的由来与分类：
1、由来：
1）、图形是制作在薄膜基材上，整个元器件是一个开关功能，由此而
称为薄膜开关，英文名为MEMBRANE SWITCHES。

2）、由几层不同材质薄膜粘合成成品，厚度为1、2~2、5MM左右，外
观如板状，兼有面板和开关的双重作用，所以又称面板开关，英文名PANEL SWITCHES，或称为薄板开关。

3）、由于这种开关动作行程短，仅为0.25~0.5MM左右,开关按压力为
0.5~1N, 较敏感，手轻触就完成开关作用，故又称触摸开关，或轻触键盘。

2、分类：
1）、按电路基材分为柔性板和硬性板
2）、按面板外形分为平面式或立体式
3）、按操作感受分为无感式和有感式
4）、按特殊用途分为透明式和指触膜屏式
5）、按结合方式分面板与分立件和键帽与键盘
6）、这里我们只对柔性板薄膜开关（R）的片材和印料的使用进行讨论。

二、薄膜开关结构形式和目前常用的R结构
1、结构：有柔性板（R）和硬性板（Y）
1)、R结构：薄膜开关的面板层，隔离层，电路层全部由各种不同性质的软性薄膜如：PET，PC，PVC组成。

专注下一代成长，为了孩子。

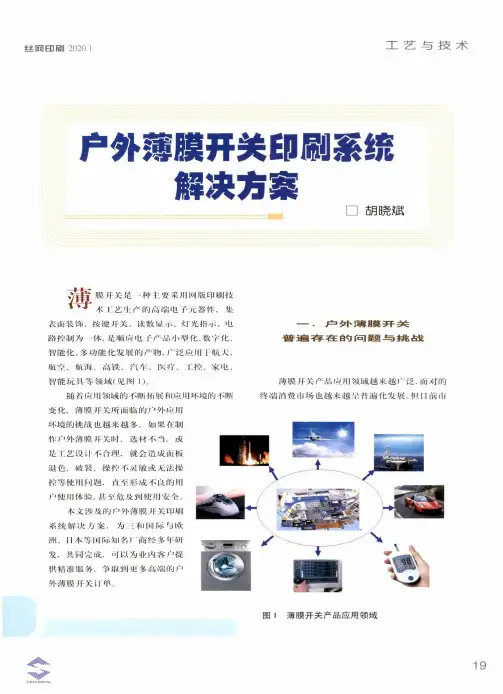

丝Ena ED2020.1工艺与技术户外薄膜开关HI刷系统解决方寨□胡晓斌薄膜开关是一种匸要采用网版印刷技术匸艺生产的盘J端电子元器件，集表面装饰、按键开关、读数浪示、灯光指示、电路控制为•体、是顺应电产产品小型化、数字化、—、户夕卜薄月英升兴普遍存在竝『可题与抒匕战智能化、多功能化发展的产物，广泛应川r航人、航空、航海、高铁、汽车、供疗、工控、家电、濟能玩具等领域（见图1）。
