薄膜开关面板的图案设计文字说明

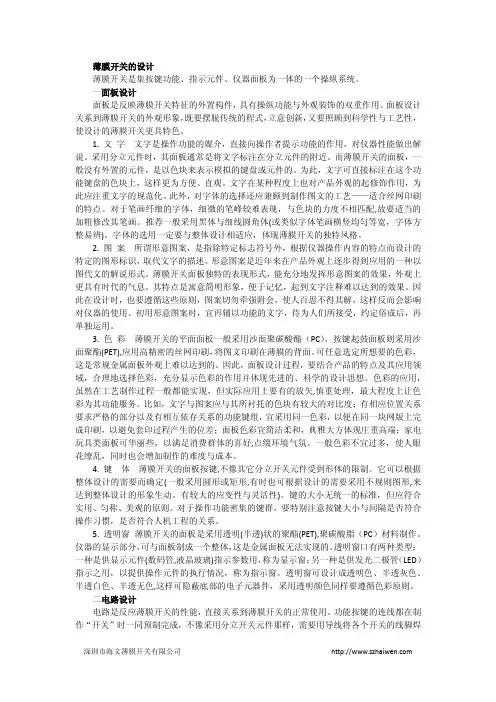

薄膜开关的设计薄膜开关是集按键功能、指示元件、仪器面板为一体的一个操纵系统。

一面板设计面板是反映薄膜开关特征的外置构件，具有操纵功能与外观装饰的双重作用。

面板设计关系到薄膜开关的外观形象，既要摆脱传统的程式，立意创新，又要照顾到科学性与工艺性，使设计的薄膜开关更具特色。

1. 文字文字是操作功能的媒介，直接向操作者提示功能的作用，对仪器性能做出解说。

采用分立元件时，其面板通常是将文字标注在分立元件的附近。

而薄膜开关的面板，一般没有外置的元件，是以色块来表示模拟的键盘或元件的。

为此，文字可直接标注在这个功能键盘的色块上，这样更为方便、直观。

文字在某种程度上也对产品外观的起修饰作用，为此应注重文字的规范化。

此外，对字体的选择还应兼顾到制作图文的工艺——适合丝网印刷的特点。

对于笔画纤细的字体，细微的笔峰较难表现，与色块的力度不相匹配,故要适当的加粗修改其笔画。

推荐一般采用黑体与细线圆角体(或类似字体笔画横竖均匀等宽，字体方整易辨)。

字体的选用一定要与整体设计相适应，体现薄膜开关的独特风格。

2. 图案所谓形意图案，是指除特定标志符号外，根据仪器操作内容的特点而设计的特定的图形标识，取代文字的描述。

形意图案是近年来在产品外观上逐步得到应用的一种以图代文的解说形式。

薄膜开关面板独特的表现形式，能充分地发挥形意图案的效果，外观上更具有时代的气息。

其特点是寓意简明形象，便于记忆，起到文字注释难以达到的效果。

因此在设计时，也要遵循这些原则，图案切勿牵强附会，使人百思不得其解，这样反而会影响对仪器的使用。

初用形意图案时，宜再辅以功能的文字，待为人们所接受，约定俗成后，再单独运用。

3. 色彩薄膜开关的平面面板一般采用沙面聚碳酸酯（PC），按键起鼓面板则采用沙面聚酯(PET),应用高精密的丝网印刷，将图文印刷在薄膜的背面。

可任意选定所想要的色彩，这是常规金属面板外观上难以达到的。

因此，面板设计过程，要结合产品的特点及其应用领域，合理地选择色彩，充分显示色彩的作用并体现先进的、科学的设计思想。

薄膜开关(薄膜按键)称呼的由来及分类薄膜开关常称：薄膜开关，薄膜按键，薄膜面板开关，触摸开关，按键开关等1．图形是制作在薄膜基材上，整个元器件是一开关功能，故称薄膜开关，正式的英文称呼：MEMBRAND SWITCHES2．由几层不同材质的薄膜粘合成成品。

厚度为1.2-2.5左右外观如板状。

妆有面板的作用，所以又称为薄膜面板开关，英文称为：PANEL SWITCHES，亦称薄膜开关3．由于薄膜开关的动行程短。

仅为0.25-0.MM左右，开关按压力为0.5-1N，手轻触就完成开关的作用，较敏感，故又称触摸开关，或轻触键盘。

薄膜开关的大致分类按电路基材分为柔性板和硬性板按面板外形分平面式或立体式按操作感觉分为无感式和有感式按特殊用途分为透明式和指触膜屏式按结合方式分面板与分立件的键帽与键盘薄膜开关的分类按不同的面或层次可以分N多种，上面仅是做了基本的大类分类薄膜开关的常见结构薄膜开关由于应用的领域广泛，而各领域对薄膜开关的要求也是不尽相同。

下面列出一些常用的薄膜开关结构供大家了解与参考。

1、平面式无触感型：使用寿命长,但无触感。

常用于对触感要求不高的产品上。

2、胶片凸面触感型：有良好的触感,但使用寿命相对较短。

3、凸边框式无触感型：外表美观,有较强的立体感，但无触感。

与平面式相比，更多的是在外形上的差异4、凸边框式触感型：外表美观, 有较强的立体感，且有触感。

5、面版打凸触感型：a型：设计不当时，容易有两段现象，但面版破损，电器性能亦然存在。

b型：不存在两段现象，且结构层少，较经济，若面版破损，电器性能将不存在。

6、金属弹片型：a型：为最基本和最常用的结构，弹片既起触感的作用又起上线路的作用。

b型：结构复杂,用于弹片较多较密且不要有跳线的场合. 弹片放于上线路上，上、下线路导电面都向上，上线路需冲孔。

此种结构导通时弹片的四个脚与中心点不在同一平面，有“两段”的情况出现。

同时，弹片经常处于过度反凹的壮态，时间久了，弹片将出现不反弹的现象，不建议采用。

薄膜面板开关按键技术资料薄膜开关、薄膜面板是近年来国际流行的一种集装饰性与功能性为一体的电子整机产品的新的操纵系统，已成为我国电子产品升级换代、出口产品不可缺少的配套部件。

薄膜开关、面板集开关按键、面板功能文字、标记、商标、透明窗及显示于一体，并且采用多层整体密封结构。

因此它具有耐磨擦、防水、防尘、防有害气体、寿命长、性能稳定等特点。

为了整机的整洁，面板可以擦洗，字符不受损伤，色彩丰富、保新性好，安装方便。

不仅如此，薄膜开关、面板的应用，更能充分体现产品功能与色彩独具匠心的构思，以提高产品的外观质量和增加产品的时代气息。

薄膜开关、面板已广泛用于智能化电子测量仪器、医疗仪器计算机控制、数控机床、电子衡器、邮电通讯、复印机、电冰箱、微波炉、电风扇、洗衣机、电子游戏机等各类工业及家用电器产品。

薄膜开关◎ O 0 0 ◎n列对刮到旦創到M删到一I :小」二创t薄腫开关结构图薄膜面板LAN ftESETlETgi砂理輛J LJ ■ * ♦ * #A_：V：T « * * «W'! 2 1 El,J*!- :, I 辛…”m_=«FT *'*** 1■ *i 旳1十* ^Kiyfcn « 丹些JE » 皿带•出■夕■ L-m-f. 宙■占■* *冒刃*MJJ-t-i♦ Fl丄暫3£ +■"*'* »pr卞OdZLT ST 孑mF：■脈由帳・・尿卜啪幺UlHNtfa甜舟尊-rtV硏究提佳设计方案 制團、甘版 出片 校对将片孑交给生产部M 不同方式送货客尸战电子翩件鬼式提供 fntoCAD ^]> CorelDraw®、Photoshop 團等业务部与容户确定型环埴 旨加工单弔腊外玮冲孔及机加工|——k 胶隔层檯具制遭压巌模具压哉裁边、裁线赛层-神孔 •切胶层隔层贴帀膜"胶、隔、终路层仅器测试电腐按』口工单检验印遍0品 平分屯录馆谋率4半产胡技朮制一►昨味间救网制版 调墨 丝印 烘干 港洗冏将址E 卩品交给生产制|质檢提供區鐵、碎晶根据蓉户要蛋 送货薄膜面板薄膜面板是一种由弹性薄膜(PVC/PC/PET)加工而成的具有一定功能字符指示的装饰性面板，具有防水、防尘、耐摩擦、不褪色等优良特点，目前广泛用于家用电器、通讯设备、仪器仪表、工业控制等领域。

薄膜开关是集按键功能、指示元件、仪器面板为一体的一个操纵系统，美观轻便，导电性能优良,具有防水、防尘、防静电干扰等特点，广泛应用于电子通讯、医疗器械、工业控制、仪器仪表、汽车工业、智能家居等领域。

以下是薄膜开关生产工艺的简单介绍。

一、工程设计
薄膜开关的几种常见结构
薄膜开关结构上分为面板层、面胶层、上电路、夹层（隔离层)、下电路和背胶等五个结构层。

面板层一般采用厚度0.25mm以下的高韧性PET或PC透光无色片材，印刷图案和文字而成，其主要作用是起标识和按键作用；面胶一般采用0.05---0.15mm厚的强力双面胶，将面板与上电路紧密相粘连；上电路和下电路均采用0.125mm厚的（有些情况会采用0.075和0.1mm的厚度)韧性优良的聚酯薄膜(PET)，丝印导电银浆和导电碳浆，烘干老化使其具有导电性能，对于电路出线口接插间距小于1mm，金手指连接插座很容易刺破银浆造成不良，建议电路整体采用耐磨性较强的FPC,杜绝不良；夹层是在。

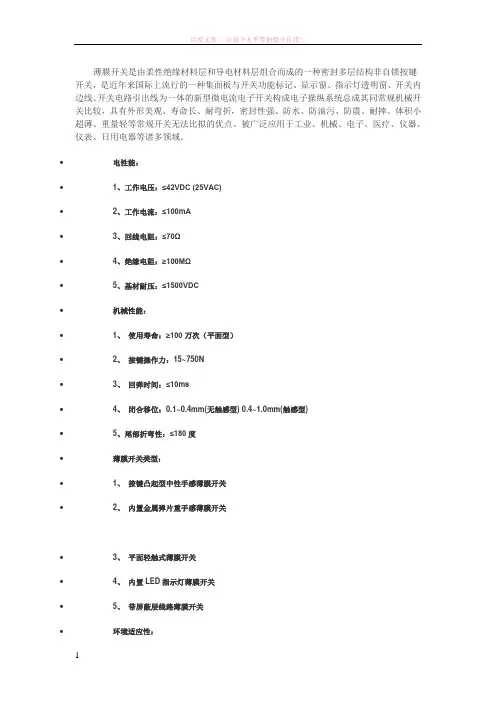

薄膜开关是由柔性绝缘材料层和导电材料层组合而成的一种密封多层结构非自锁按键开关，是近年来国际上流行的一种集面板与开关功能标记、显示窗、指示灯透明窗、开关内边线、开关电路引出线为一体的新型微电流电子开关构成电子操纵系统总成其同常规机械开关比较，具有外形美观、寿命长、耐弯折，密封性强、防水、防油污、防震、耐摔、体积小超薄、重量轻等常规开关无法比拟的优点。

被广泛应用于工业、机械、电子、医疗、仪器、仪表、日用电器等诸多领域。

•电性能：•1、工作电压：≤42VDC (25VAC)•2、工作电流：≤100mA•3、回线电阻：≤70Ω•4、绝缘电阻：≥100MΩ•5、基材耐压：≤1500VDC•机械性能：•1、使用寿命：≥100万次（平面型）•2、按键操作力：15~750N•3、回弹时间：≤10ms•4、闭合移位：0.1~0.4mm(无触感型) 0.4~1.0mm(触感型)•5、尾部折弯性：≤180度•薄膜开关类型：•1、按键凸起型中性手感薄膜开关•2、内置金属弹片重手感薄膜开关•3、平面轻触式薄膜开关•4、内置LED指示灯薄膜开关•5、带屏蔽层线路薄膜开关•环境适应性：•1、工作温度：-30℃~70℃•2、存放温度：-40℃~80℃•3、工作湿度：≤95% 薄膜基材性能比较性能类别聚脂薄膜（PET）聚碳酸脂（PC）聚乙稀（PVC）（基本上不用）外观透明细砂面（纹理膜）白色、浅蓝色透明、哑白、哑黑色砂面、光面浅黄色、琥珀色半透明色、无色砂面、光面耐温120℃60℃稳定性耐温性、耐光性最好，抗冲击性、耐磨、抗划伤性耐老化性最好耐温性、耐光性较好，吸水性小、抗冲击性、耐老化性好耐温性、耐光性较差，耐化学、腐蚀性好常用品牌日本三菱、英国AUTOTYPE美国GE、德国BAYER、日本帝人台湾南亚、单面、双面保护膜，日本东丽适用范围薄膜开关面板、薄膜开关导电线路薄膜开关面板、仪器仪表普通批示面板、标牌常规厚度0.1～0.25mm0.125～1.0mm 0.1～1.0mm。

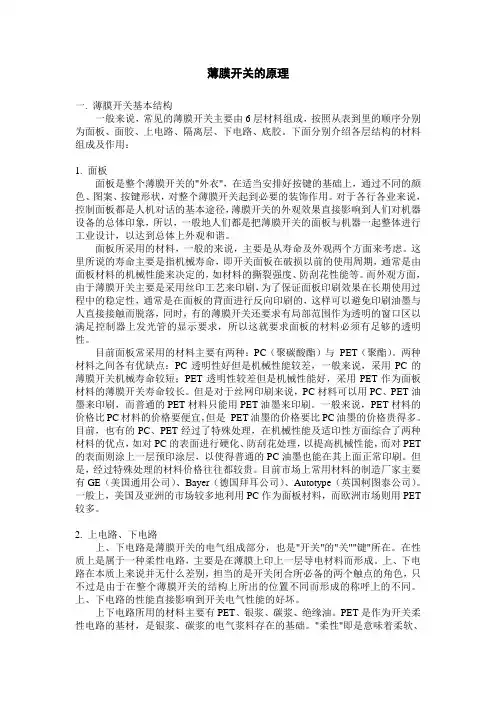

薄膜开关的原理一. 薄膜开关基本结构一般来说，常见的薄膜开关主要由6层材料组成，按照从表到里的顺序分别为面板、面胶、上电路、隔离层、下电路、底胶。

下面分别介绍各层结构的材料组成及作用：1. 面板面板是整个薄膜开关的"外衣"，在适当安排好按键的基础上，通过不同的颜色、图案、按键形状，对整个薄膜开关起到必要的装饰作用。

对于各行各业来说，控制面板都是人机对话的基本途径，薄膜开关的外观效果直接影响到人们对机器设备的总体印象，所以，一般地人们都是把薄膜开关的面板与机器一起整体进行工业设计，以达到总体上外观和谐。

面板所采用的材料，一般的来说，主要是从寿命及外观两个方面来考虑。

这里所说的寿命主要是指机械寿命，即开关面板在破损以前的使用周期，通常是由面板材料的机械性能来决定的，如材料的撕裂强度、防刮花性能等。

而外观方面，由于薄膜开关主要是采用丝印工艺来印刷，为了保证面板印刷效果在长期使用过程中的稳定性，通常是在面板的背面进行反向印刷的，这样可以避免印刷油墨与人直接接触而脱落，同时，有的薄膜开关还要求有局部范围作为透明的窗口区以满足控制器上发光管的显示要求，所以这就要求面板的材料必须有足够的透明性。

目前面板常采用的材料主要有两种：PC（聚碳酸酯）与PET（聚酯）。

两种材料之间各有优缺点：PC透明性好但是机械性能较差，一般来说，采用PC的薄膜开关机械寿命较短；PET透明性较差但是机械性能好，采用PET作为面板材料的薄膜开关寿命较长。

但是对于丝网印刷来说，PC材料可以用PC、PET油墨来印刷，而普通的PET材料只能用PET油墨来印刷。

一般来说，PET材料的价格比PC材料的价格要便宜，但是PET油墨的价格要比PC油墨的价格贵得多。

目前，也有的PC、PET经过了特殊处理，在机械性能及适印性方面综合了两种材料的优点，如对PC的表面进行硬化、防刮花处理，以提高机械性能，而对PET 的表面则涂上一层预印涂层，以使得普通的PC油墨也能在其上面正常印刷。
