GB/T ××××—××××前言-----------串行链路和TCP/IP上的MODBUS标准介绍该标准包括两个通信规程中使用的MODBUS应用层协议和服务规范：·串行链路上的MODBUSMODBUS串行链路取决于TIA/EIA标准：232-F和485-A。
·TCP/IP上的MODBUSMODBUS TCP/IP取决于IETF标准：RFC793和RFC791有关。
串行链路和TCP/IP上的MODBUS是根据相应ISO层模型说明的两个通信规程。

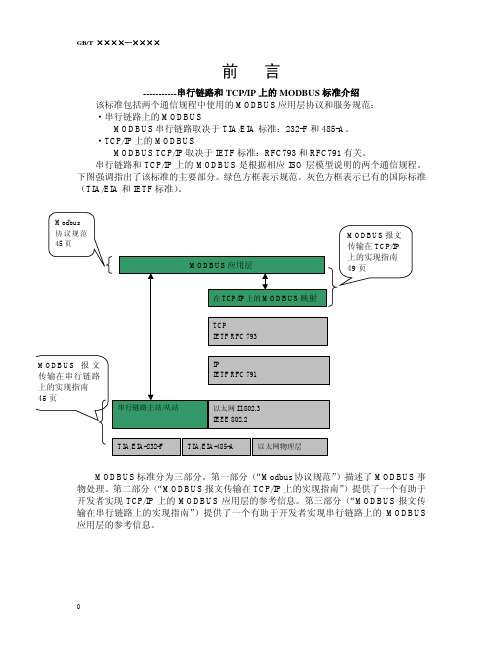

下图强调指出了该标准的主要部分。
绿色方框表示规范。
灰色方框表示已有的国际标准（TIA/EIA和IETF标准）。
Modbus协议规范45页MODBUS应用层MODBUS报文传输在TCP/IP 上的实现指南49页在TCP/IP上的MODBUS映射TCPIETF RFC 793MODBUS报文IPIETF RFC 791传输在串行链路上的实现指南45页串行链路主站/从站以太网II/802.3IEEE 802.2TIA/EIA-232-F TIA/EI A-485-A 以太网物理层MODBUS标准分为三部分。
第一部分（“Modbus协议规范”）描述了MODBUS事物处理。
第二部分（“MODBUS报文传输在TCP/IP上的实现指南”）提供了一个有助于开发者实现TCP/IP上的MODBUS应用层的参考信息。
第三部分（“MODBUS报文传输在串行链路上的实现指南”）提供了一个有助于开发者实现串行链路上的MODBUS应用层的参考信息。
GB/T ××××—××××第一部分：Modbus协议1GB/T ××××—××××第一部分：Modbus协议1 引言1.1 范围MODBUS是OSI模型第7层上的应用层报文传输协议，它在连接至不同类型总线或网络的设备之间提供客户机/服务器通信。
