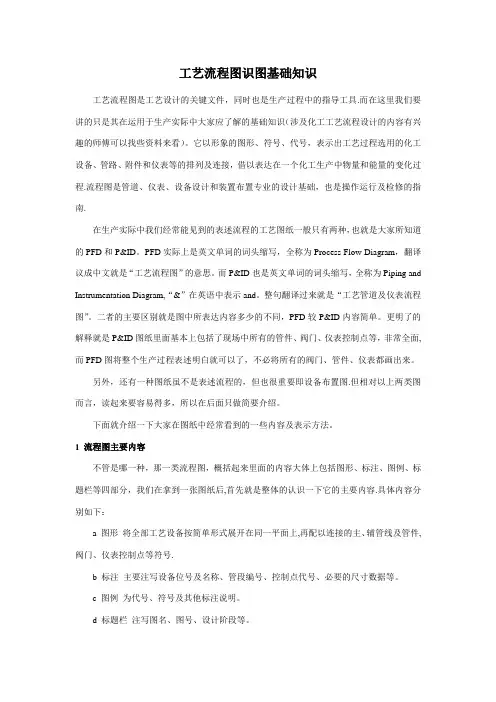

工艺流程图识图基础知识工艺流程图是工艺设计的关键文件，同时也是生产过程中的指导工具.而在这里我们要讲的只是其在运用于生产实际中大家应了解的基础知识（涉及化工工艺流程设计的内容有兴趣的师傅可以找些资料来看）。
它以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表等的排列及连接，借以表达在一个化工生产中物量和能量的变化过程.流程图是管道、仪表、设备设计和装置布置专业的设计基础，也是操作运行及检修的指南.在生产实际中我们经常能见到的表述流程的工艺图纸一般只有两种，也就是大家所知道的PFD和P&ID。
PFD实际上是英文单词的词头缩写，全称为Process Flow Diagram，翻译议成中文就是“工艺流程图”的意思。
而P&ID也是英文单词的词头缩写，全称为Piping and Instrumentation Diagram,“&”在英语中表示and。
整句翻译过来就是“工艺管道及仪表流程图”。
二者的主要区别就是图中所表达内容多少的不同，PFD较P&ID内容简单。
更明了的解释就是P&ID图纸里面基本上包括了现场中所有的管件、阀门、仪表控制点等，非常全面,而PFD图将整个生产过程表述明白就可以了，不必将所有的阀门、管件、仪表都画出来。
另外，还有一种图纸虽不是表述流程的，但也很重要即设备布置图.但相对以上两类图而言，读起来要容易得多，所以在后面只做简要介绍。
下面就介绍一下大家在图纸中经常看到的一些内容及表示方法。
1 流程图主要内容不管是哪一种，那一类流程图，概括起来里面的内容大体上包括图形、标注、图例、标题栏等四部分，我们在拿到一张图纸后,首先就是整体的认识一下它的主要内容.具体内容分别如下：a 图形将全部工艺设备按简单形式展开在同一平面上,再配以连接的主、辅管线及管件,阀门、仪表控制点等符号.b 标注主要注写设备位号及名称、管段编号、控制点代号、必要的尺寸数据等。
工艺流程图注意事项及要求下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!工艺流程图注意事项及要求。
一、工艺流程图的定义和作用。
工艺流程图是用图表符号形式，表达产品通过工艺过程中的部分或全部阶段所完成的工作。
模块二工艺流程图的绘制与识读课题一工艺方块图的绘制与识读学习目标通过本课题的学习，要求了解化工的概念及化工生产的基本过程，了解工艺方块图的内容和作用，掌握工艺方块图的绘制与识读方法。
一、化工生产概述化工是化学工业的简称，包括基本化学工业、石油化工、精细化工、煤化工、制药工业、染料工业等，泛指利用化学反应改变物质结构、成分、形态等生产化学产品的部门。
一种产品的生产过程从原料到成品，往往需要几个或几十个加工工序，其中除了化学反应外，还有大量的物理加工，所以化工是将自然界的各种物质，经过化学和物理方法处理，制造成生产资料和生活资料的工业。
化工产品的生产工序多，过程复杂，随着社会对产品数量和品种的需求日益增大，迫使化工企业向着大型现代化联合企业方向发展，以提高加工深度，综合利用资源，进一步扩大经济效益。
1．化工生产简介化工生产过程如图2-1所示，它包括以下过程：（1）化工原料的预处理不同的原料需要经过粉碎、净化、混合、提纯和增减压力、升降温度等预处理，使原料符合生产所要求的规格和状态。
（2）原料的化学加工经过预处理的化工原料，在一定的温度、压力等条件下进行化学加工（如氧化、还原、复分解、取代、聚合等），每一步都需在特定的设备中、一定的操作条件下完成化学反应，以达到所要求的反应转化率和收率，获得目的产物或其混合物。
（3）后处理将目的产物与其混合物分离，除去副产物或杂质（如精制、分离、干燥等），以获得符合规格的产品。
·39·2．化工单元操作化工单元操作是指经过一系列物理加工和化学处理将原料转变成产品的工艺过程，如流体输送、搅拌、沉降、过滤、热交换、蒸发、结晶、吸收、蒸馏、萃取、吸附和干燥等。
例如，乙醇、乙烯及石油产品等的生产过程中，都采用蒸馏操作分离液体混合物，所以蒸馏为一基本操作过程。
这些基本操作过程称为化工单元操作，任何一种化工产品的生产过程都是由若干化工单元操作及化学反应过程组合而成的。
