地下连续墙常见接头形式对比及防渗改进措施

地下连续墙接口形式的探讨地下连续墙是一种常用的土木工程结构，被广泛应用于大型基础工程、水利工程、地铁、桥梁等建设项目中。

其主要功能包括保护周边建筑物、防止土方塌陷、支撑周边土体、隔离水流及防渗等。

其中，地下连续墙的接口形式是其关键设计要素之一。

地下连续墙的接口形式决定了地下连续墙的稳定性、耐久性和施工难度。

因此，地下连续墙的接口形式需要经过严密的设计，以确保其在使用中的可靠性和安全性。

目前，地下连续墙的接口形式主要有以下几种：1、板槽式接口：板槽式接口是目前比较常见的一种地下连续墙接口形式。

其原理是在地下连续墙板和板之间形成衔接，以增强地下连续墙的连续性和固定性。

该接口形式具有施工简便、接口牢固、防水效果好等优点。

2、槽口式接口：槽口式接口是另一种较为常见的地下连续墙接口形式。

其原理是在地下连续墙板和板之间形成铰链式连接，以适应土体的变形。

该接口形式具有连接灵活、防水性能好、适应地基变形能力强等优点。

3、柔性连接式接口：柔性连接式接口是一种新型的地下连续墙接口形式，其原理是在地下连续墙板和板之间设置柔性材料，以增强土体的变形能力和抗震性能。

该接口形式具有防水性能好、适应地基变形能力强、提高抗震能力等优点。

4、卡口式接口：卡口式接口是一种比较特殊的地下连续墙接口形式，其原理是在地下连续墙板和板之间中设置凸环或凹槽等结构形式，以增强地下连续墙的稳定性和耐用性。

该接口形式具有施工方便、连接牢固、耐久性强等优点。

总之，不同的地下连续墙接口形式各有优缺点，具体应根据工程的实际情况进行选择。

因此，在进行地下连续墙设计时，需要根据工程环境、工程性质、地下水情况等多个因素进行考虑，以确保最终的选型方案是最为合适和可靠的。

同时，在实际施工过程中，需要严格按照设计要求进行施工，避免因施工不当而导致的质量问题和安全隐患。

综上所述，地下连续墙接口形式是地下连续墙设计中不可忽视的重要因素。

随着工程技术的发展，各种新型的地下连续墙接口形式将不断涌现，为土木工程领域的发展带来更多的创新和进步。

岩土知识：地下连续墙渗漏常见问题的预防
及处理措施
1）地下连续墙常见的是接缝渗漏，在设计阶段应根据地层条件及现场实际情况，合理选择接缝形式，尽大可能做到防止渗漏发生。

2）开挖过程中发生渗漏，应视渗漏部位、流量、渗漏点大小及形状分为：接缝少量渗漏、接缝严重漏水、墙身大面积渗水、墙身局部漏水。

针对具体问题采取如下处理措施：
a.接缝少量渗漏，应确定渗漏部位，清除松散物，并在该部位凿出深度50 mm～100 mm“V”字形槽，然后按1：0.3配制双快水泥浆，捏成料团后塞进“V”字形槽并向四周压实；若渗漏相对严
重，埋设注浆管，待双快水泥干硬后24 h内注入聚氨酯。

b.接缝严重漏水，先按连续墙渗漏做临时封堵引流，然后进行双液注浆填充，注浆深度应比渗漏处深3 m以上。

c.墙身大面积渗水，将渗水部位清理干净充分湿润后，将结晶水泥干粉和水按重量比1：（0.22—0.24）混合拌匀，涂在渗水墙面上两层。

d.地下连续墙局部漏水，将漏点周围清理干净，凿出沟槽，用塑料管对漏水引流，用水泥掺合材料封堵，达到一定强度后，再选用水溶性聚氨酯堵漏剂进行化学压力灌浆。

地下连续墙接头形式性能分析比较及详图编者语地下连续墙单元槽段依靠接头连接，这种接头通常要满足受力和防渗要求，还要施工简单。

按使用接头工具的不同可分为接头管（锁口管）、接头箱、隔板、工字钢、十字钢板以及改进接头-凹凸型预制钢筋混凝土楔形接头桩等几种常用型式。

1、接头管连接这是国内外迄今使用最多的一种非刚性接头形式。

其优点是用钢量少、造价低，但一次性投入较多，对起吊设备及时间控制要求较高，且存在整体刚度和渗漏问题。

三山街站使用的就是这种接头形式。

2、接头箱连接这种方法是在接头管旁再附一个敞口接头箱，可使两相邻槽段的水平钢筋搭接，变成刚性接头。

3、隔板隔板是用钢板作为单元槽段浇筑混凝土的堵头，这种接头既可以使钢筋在接头保持连续，也可以不连续（非刚性接头），可根据设计要求和施工条件而定。

4、工字钢接头工字钢既是承受垂直方向的力矩与水平剪力的主要构件，也是两槽段之间的结合构件，可当作由工字钢支承的简支梁来设计。

这种接头在非常靠近大型建筑物而槽段长度较短的情况下是有效的。

5、十字钢板接头十字钢板可连接左右墙体而成为刚性接头。

6、凹凸型预制钢筋混凝土楔形桩接头凹凸型楔形接头的优点是：①渗流途径长，折点多、抗渗性能好；②凹凸型楔形接头使平面外抗剪能力得到较大的提高；③施工难度小，操作方便，易保证质量。

为保证接头清洗效果，设计制作了楔形接头刷。

刷接头时间不少于30min一次，上下往复洗刷不少于20次。

对以上六种常用连续墙接头的各种性能分析比较如下：1）传递力：刚性接头好，非刚性接头不能传递弯矩，仅能传递轴力和剪力；2）接头造价（用钢量）：接头管（箱）低（但一次性投入大），工字钢、隔板、十字钢板和预制接头桩高；3）施工工艺：凹凸型预制接头桩最易，异形工字钢和接头管（箱）较易，隔板和十字钢板接头最复杂；4）安装接头工艺：凹凸型预制接头桩、隔板和异形工字钢接头最易，接头箱和十字钢板最复杂；5）接头制作工艺：凹凸型预制接头桩和接头管最易，隔板最复杂；6）止水效果：如果认真施工，均可满足防渗要求，接头管和工字钢接头的自防水效果比其它几种接头稍差。

浅谈工程建设中地下连续墙渗漏原因分析及处理措施作者：王兴舜来源：《城市建设理论研究》2013年第02期摘要：笔者将结合地下连续墙的工程建设具体的分析渗漏出现的原因，并有针对的提出一系列的解决措施。

关键词：地下连续墙；渗漏；分析；对策Abstract: the author will be combined with the construction of underground continuous wall, and the analysis of the specific leakage appears the reason, and to put forward a series of measures.Keywords: underground continuous wall; Leakage; Analysis; countermeasures 中图分类号：TU476+.3 文献标识码：A 文章编号：2095-2104（2013）一、地下连续墙渗漏原因分析地下连续墙出现渗漏在工艺上的原因。

地下连续墙的工程建设，其中的一个显著特征就是按照相应的槽段进行施工。

同时必须要有接头节点，而且各种接头还需要是抗渗性能较好的。

所以这对于地下连续墙的接头建设提出了很高的要求，长期以来，地下连续墙接缝的防漏都是工作的重点，同时也是工作中的一大难题。

如果处理的不好就会出现质量问题，在这一方面一定要在设计以及施工的过程中引起高度的重视，加强这方面的工艺建设。

施工过程中的原因：1、在地下连续墙的施工建设过程中，一般需要混凝土的灌注，但在混凝土的灌注过程中，如果对槽段接头处理的不干净就会出现夹泥的现象，甚至在局部还可能出现绕流混凝土的情况，这样一来就会在较大程度上降低了接缝处的止水防渗透性能，进而给基坑的开挖施工带来一定的安全隐患。

2、在地下连续墙的接头施工中，当混凝土浇完拔出接头箱时，会将泥袋或者是砂包留在槽边，但是当第二槽段用抓斗成槽时，就很难清除槽边的泥沙或者是砂包，这样一来就造成了槽段间夹泥和砂包。

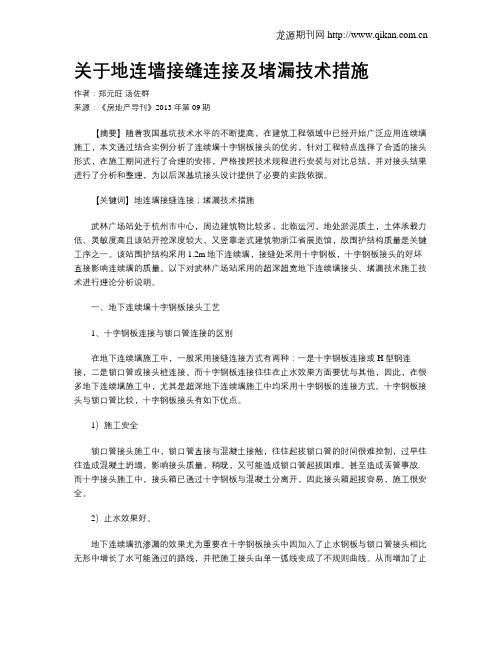

关于地连墙接缝连接及堵漏技术措施作者：郑元旺汤佐群来源：《房地产导刊》2013年第09期【摘要】随着我国基坑技术水平的不断提高，在建筑工程领域中已经开始广泛应用连续墙施工，本文通过结合实例分析了连续墙十字钢板接头的优劣，针对工程特点选择了合适的接头形式，在施工期间进行了合理的安排，严格按照技术规程进行安装与对比总结，并对接头结果进行了分析和整理，为以后深基坑接头设计提供了必要的实践依据。

【关键词】地连墙接缝连接；堵漏技术措施武林广场站处于杭州市中心，周边建筑物比较多，北临运河，地处淤泥质土，土体承载力低、灵敏度高且该站开挖深度较大，又竖靠老式建筑物浙江省展览馆，故围护结构质量是关键工序之一。

该站围护结构采用1.2m地下连续墙，接缝处采用十字钢板，十字钢板接头的好坏直接影响连续墙的质量。

以下对武林广场站采用的超深超宽地下连续墙接头、堵漏技术施工技术进行理论分析说明。

一、地下连续墙十字钢板接头工艺1、十字钢板连接与锁口管连接的区别在地下连续墙施工中，一般采用接缝连接方式有两种：一是十字钢板连接或H型钢连接，二是锁口管或接头桩连接。

而十字钢板连接往往在止水效果方面要优与其他，因此，在很多地下连续墙施工中，尤其是超深地下连续墙施工中均采用十字钢板的连接方式。

十字钢板接头与锁口管比较，十字钢板接头有如下优点。

1）施工安全锁口管接头施工中，锁口管直接与混凝土接触，往往起拔锁口管的时间很难控制，过早往往造成混凝土坍塌，影响接头质量，稍晚，又可能造成锁口管起拔困难。

甚至造成丢管事故.而十字接头施工中，接头箱已通过十字钢板与混凝土分离开，因此接头箱起拔容易，施工很安全。

2）止水效果好。

地下连续墙抗渗漏的效果尤为重要在十字钢板接头中因加入了止水钢板与锁口管接头相比无形中增长了水可能通过的路线，并把施工接头由单一弧线变成了不规则曲线。

从而增加了止水效果，这一点，在基坑开挖之后，由于采用了十字钢板的连接方式，基坑整体围护结构的渗漏点很少，渗水程度比较低。

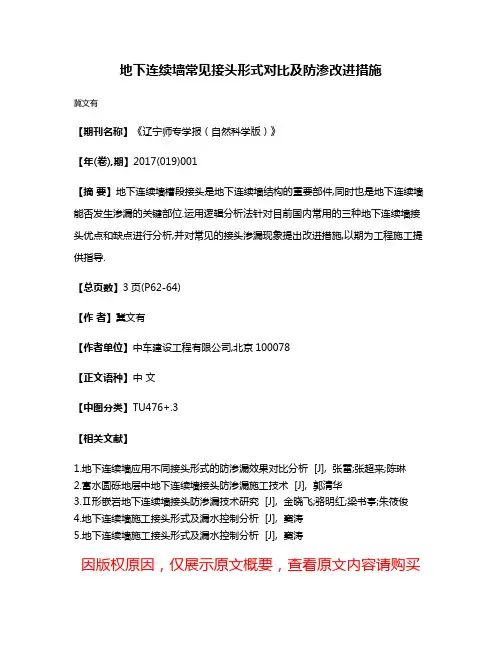

地下连续墙常见接头形式对比及防渗改进措施
冀文有
【期刊名称】《辽宁师专学报（自然科学版）》
【年(卷),期】2017(019)001
【摘要】地下连续墙槽段接头是地下连续墙结构的重要部件,同时也是地下连续墙能否发生渗漏的关键部位.运用逻辑分析法针对目前国内常用的三种地下连续墙接头优点和缺点进行分析,并对常见的接头渗漏现象提出改进措施,以期为工程施工提供指导.
【总页数】3页(P62-64)
【作者】冀文有
【作者单位】中车建设工程有限公司,北京100078
【正文语种】中文
【中图分类】TU476+.3
【相关文献】
1.地下连续墙应用不同接头形式的防渗漏效果对比分析 [J], 张雷;张超来;陈琳
2.富水圆砾地层中地下连续墙接头防渗漏施工技术 [J], 郭清华
3.Ⅱ形嵌岩地下连续墙接头防渗漏技术研究 [J], 金晓飞;骆明红;梁书亭;朱筱俊
4.地下连续墙施工接头形式及漏水控制分析 [J], 窦涛
5.地下连续墙施工接头形式及漏水控制分析 [J], 窦涛
因版权原因，仅展示原文概要，查看原文内容请购买。

工程技术研究2021年第6期92地下连续墙施工接头形式及漏水控制分析窦 涛中冶地勘岩土工程有限责任公司，河北 廊坊 065201摘　要：在地下连续墙施工时，槽段之间的接头连接质量较难控制，往往形成结构的薄弱点。

在含有大量地下水的软土地层中，地下连续墙接头的稳固性对基坑安全十分重要，尤其是开挖面处于承压含水层的基坑，这就对地下连续墙的接头施工技术提出了很高的要求。

鉴于此，文章先分析了地下连续墙接头形式及优缺点，然后阐述了地下连续墙槽段接头漏水的原因及处理措施，旨在为行业人士提供借鉴和参考，为行业的发展提供助力。

关键词：地下连续墙；接头；漏水中图分类号：TU476+.3文献标志码：A文章编号：2096-2789（2021）06-0092-02地下连续墙引入我国工程建筑领域已近40年，尤其是最近20年，在现代建筑基础工程施工中被广泛使用。

地下连续墙的质量与各施工环节均有密切关系，其中，接头形式及施工是地下连续墙施工较为重要的一个环节。

地下连续墙的主要作用是挡土、防渗，并作为承重结构的一部分，而防渗效果直接与接头的质量相关，合理的接头形式能增强防渗效果。

1 地下连续墙接头形式及优缺点1.1 接头管接头接头管接头又被业界人士称为锁口管接头，是当前应用较为普遍的配件。

其优点是接头构造简单、施工工期较短、加工方便、可重复利用、成本相对较低，且刷壁较为方便，容易清理先期槽段内侧墙壁的泥浆，施工、安装工艺也较为成熟。

缺点是与墙体不存在刚性连接，应力传递效果不佳，抵抗弯矩能力不足，极易出现漏水等现象；且无法有效掌握接头管拔管时间，若提前拔出接头管，则混凝土仍处于流动状态，还没有成型，若太晚拔管，则混凝土与接头管黏结过于紧密，不易拔出，容易损坏墙体；自重较大，接头内不能预埋水平构件；刚度差，易发生变形；深地下连续墙不宜采用接头管接头。

1.2 接头箱接头接头箱接头为凸形空心箱体，由厚板制作而成，与墙同宽或稍小，属于一种刚性连接，可用于传递剪力和拉力。

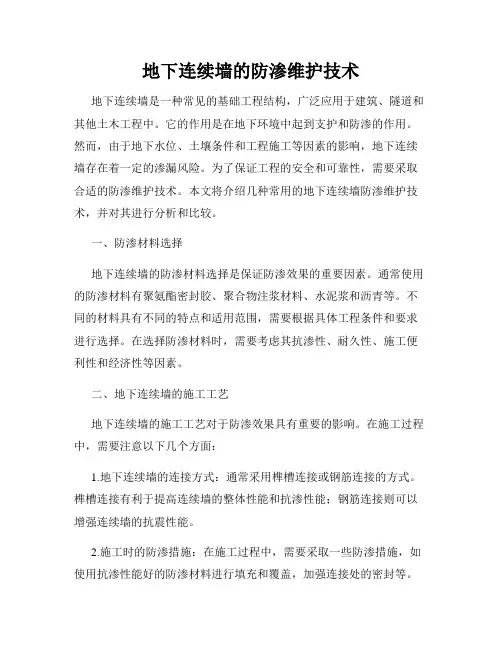

地下连续墙的防渗维护技术地下连续墙是一种常见的基础工程结构，广泛应用于建筑、隧道和其他土木工程中。

它的作用是在地下环境中起到支护和防渗的作用。

然而，由于地下水位、土壤条件和工程施工等因素的影响，地下连续墙存在着一定的渗漏风险。

为了保证工程的安全和可靠性，需要采取合适的防渗维护技术。

本文将介绍几种常用的地下连续墙防渗维护技术，并对其进行分析和比较。

一、防渗材料选择地下连续墙的防渗材料选择是保证防渗效果的重要因素。

通常使用的防渗材料有聚氨酯密封胶、聚合物注浆材料、水泥浆和沥青等。

不同的材料具有不同的特点和适用范围，需要根据具体工程条件和要求进行选择。

在选择防渗材料时，需要考虑其抗渗性、耐久性、施工便利性和经济性等因素。

二、地下连续墙的施工工艺地下连续墙的施工工艺对于防渗效果具有重要的影响。

在施工过程中，需要注意以下几个方面：1.地下连续墙的连接方式：通常采用榫槽连接或钢筋连接的方式。

榫槽连接有利于提高连续墙的整体性能和抗渗性能；钢筋连接则可以增强连续墙的抗震性能。

2.施工时的防渗措施：在施工过程中，需要采取一些防渗措施，如使用抗渗性能好的防渗材料进行填充和覆盖，加强连接处的密封等。

3.施工质量的监控：在施工过程中，需要定期对施工质量进行监控和检测，及时发现和解决存在的问题。

三、地下连续墙的维护技术地下连续墙的防渗维护技术在工程的使用阶段显得尤为重要。

以下是几种常用的维护技术：1.定期巡视和监测：定期对地下连续墙进行巡视和监测，及时发现和处理可能存在的渗漏问题。

可以利用渗压计、渗流计和探伤仪器等设备进行监测。

2.防渗材料的维护：定期对防渗材料进行检查和维护，发现老化或损坏的情况及时更换或修复，确保其正常运行。

3.渗漏处理：如果发现渗漏问题，需要采取适当的处理措施。

常见的处理方法包括注浆修补、堵漏剂充填和防渗材料覆盖等。

总结：地下连续墙的防渗维护技术对于工程的安全和可靠性具有重要的作用。

在整个工程的设计、施工和使用过程中，需要充分考虑地下水位、土壤条件和工程施工等因素，选择合适的防渗材料和施工工艺，并采取有效的维护措施。

地连墙接头形式及控制要点分析地连墙是地下室建筑中常见的结构形式之一，主要用于防水和支撑地下水土压力。

而地连墙的接头形式和控制要点是影响其安全性和耐用性的重要因素。

本文将分析地连墙的接头形式及其控制要点。

一、地连墙的接头形式1. 悬臂式接头悬臂式接头是地连墙中最简单的一种连接方式，它是通过在墙体两侧各留出一定的长度，使墙体中段有一段悬垂的结构。

它的优点是施工简单、容易控制质量，但是由于悬臂部分容易出现裂缝和变形，因此在设计时需要考虑墙体强度的匹配。

2. 沿墙式接头沿墙式接头是指地连墙在水平方向上的相邻板块相互衔接，通常采用槽式锁口或扣板式结构。

优点是连接稳定、密封性好，但施工难度大，需要考虑板材和槽的精度、平整度等因素。

3. 框架式接头框架式接头是在地连墙外侧加设框架支撑，使墙体形成一个稳定的整体结构。

这种接头形式适用于大面积的墙体结构，它的优点是结构稳定、防水效果好，但是施工难度大，需要较高的设计和施工精度。

二、地连墙的控制要点1. 地质勘察在设计地连墙之前，必须进行地质勘察，了解地下水位、土壤性质、地下管道等信息。

只有这样才能有效地确定地下水土条件，并为地连墙的设计和施工提供重要参考。

2. 墙体厚度和强度地连墙的墙体厚度和强度对其安全性和稳定性起着至关重要的作用。

在确定墙体厚度和强度时，必须充分考虑地下水土压力、周围环境限制、使用要求等因素，以确保地连墙的安全和耐久。

3. 材料选用地连墙的材料选用也是决定其安全性和耐久性的重要因素。

一般情况下，较常见的材料包括钢筋混凝土、砖混结构、复合墙体等。

在选择材料时，需要考虑材料的强度、防水性、抗震性等因素，并严格按照规范进行材料的选择和使用。

4. 施工质量控制地连墙施工的质量控制也是保证其安全性和稳定性的关键。

在施工中，必须严格按照设计和规范要求执行，监督和控制每个环节的质量，尤其是接头部分的处理。

只有在施工质量得到保证的情况下，地连墙的安全才能得到有效的保证。
