民用建筑电气设计中低压配电一般规定1、配电系统设计应根据工程规模、设备布置、负荷容量及性质等综合考虑确定。
2、确定低压配电系统时，应符合以下要求：(1)供电可靠和保证电压质量；(2)系统接线简单并具有一定的灵活性；(3)操作安全、检修方便；(4)节省有色金属消耗、减少电能损耗。
3、自变压器二次侧至用电设备之间的低压配电级数不宜超过三级，但对非重要负荷供电时，可超过三级。
4、各级低压配电屏或低压配电箱，应根据发展的可能性留有适当的备用回路。
5、变电所的低压配电系统之间，在下列情况下宜设联络线；(1)为节日、假日节电和检修的需要。
(2)有较大容量的季节性负荷。
(3)周期性用电的科研单位和实验室等。
(4)由于供电可靠性的要求。
6、由公用电网引入建筑物内的电源线路，应在屋内靠近进线点便于操作维护的地方装设电源开关和保护电器。
如由本单位配变电所引人建筑物内的专用电源线路，可装设不带保护的隔离电器。
由放射式线路供电的配电箱，其进线开关宜采用不带短路保护和过负荷保护的隔离电器。
民用建筑电气设计中低压配电一般规定（2）在民用建筑电气设计中，低压配电一般遵循以下规定：1. 设计供电方式：根据建筑物的用电负荷和供电能力，选择合适的供电方式，包括单相供电、三相四线供电和三相五线供电等。
2. 电源接入点：确定建筑物的电源接入点，一般位于建筑物的配电室或电力进线间，方便进行电能计量和抢修。
3. 主配电箱：在电源接入点处设置主配电箱，用于对整个建筑物的电能进行分配和控制。
主配电箱应具备过载保护、短路保护和漏电保护等功能。
4. 动力配电：根据建筑物内各个用电设备的负荷需求，设计合适的动力配电系统。
主要包括开关柜、电缆线路、断路器、电流互感器、短路保护器等。
5. 照明配电：根据建筑物内的照明设备的负荷需求，设计合适的照明配电系统。
主要包括开关柜、灯具线路、灯具开关、照明回路等。
6. 配电线路的布置：根据建筑物的结构和功能要求，合理布置配电线路，确保电缆、线路的安全可靠，避免潜在的电击和火灾风险。
高层建筑中低压配电线路设计发表时间：2018-12-20T14:29:01.433Z 来源：《建筑学研究前沿》2018年第29期作者：练文荣[导读] 相应地系统也更复杂。
为了提高设计效率，并充分展示优秀设计成果，本文对高层建筑中低压配电线路设计进行了探讨。
肇庆市端州建筑设计院有限公司 526000摘要：高层建筑供配电系统关系到能否满足用户的用电需求和安全便利性，因此本文阐述了供配电设计的一般要求，再结合案例分析了中低压配电线路的设计。
关键词：高层建筑；中低压；配电线路；设计电气是建筑的重要组成部分。
随着科技的发展和智能建筑的兴起，电气在建筑中的作用更加突出。
安全、可靠、实用的电气是建筑高效运营的基础，而要实现这一目标，良好的设计是基本保障。
通常，高层建筑电气比中低层建筑电气规模更大，相应地系统也更复杂。
为了提高设计效率，并充分展示优秀设计成果，本文对高层建筑中低压配电线路设计进行了探讨。
1 高层建筑供配电设计一般要求1.1 负荷分级根据《民用建筑电气设计规范》（JGJ 16-2008）第3.2.1条，民用建筑用电负荷按供电可靠性要求分为一级至三级负荷。
中断供电会造成人身伤亡、重大影响、重大损失、公共场所秩序混乱、中毒、爆炸、火灾等严重后果的为一级负荷；中断供电造成较大影响、较大损失、影响重要用电单位正常工作、公共场所秩序混乱的为二级负荷；一、二级负荷以外的为三级负荷。
一类高层建筑中的消防用电、重要照明（走道照明、值班照明、警卫照明等）、计算机系统用电、安防系统用电、客梯用电、给排水泵用电为一级负荷，二类高层建筑中的消防用电、主要通道及楼梯照明用电、客梯用电、给排水泵用电为二级负荷。
按照《建筑设计防火规范》（GB 50016-2014）第5.1.1条，一类高层建筑是指建筑高度大于54m的住宅建筑以及建筑高度大于50m的公共建筑、建筑高度24m以上部分楼层建筑面积大于1000m2的商贸电信金融类建筑、医疗建筑等；二类建筑是指高度大于27m不大于54m的住宅建筑以及非一类公共建筑。

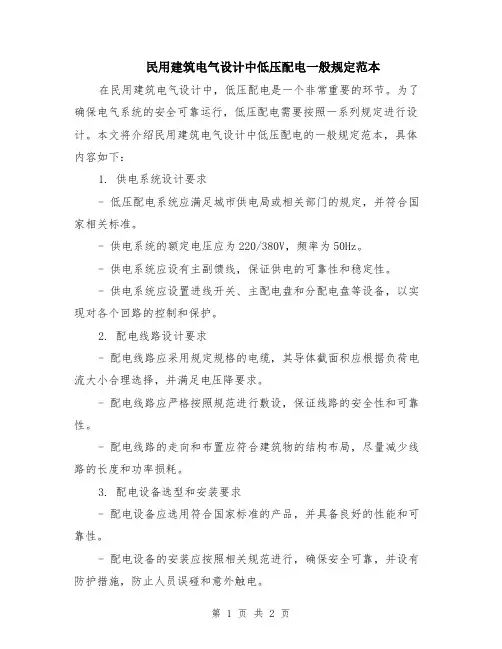

民用建筑电气设计中低压配电一般规定范本在民用建筑电气设计中，低压配电是一个非常重要的环节。
为了确保电气系统的安全可靠运行，低压配电需要按照一系列规定进行设计。
本文将介绍民用建筑电气设计中低压配电的一般规定范本，具体内容如下：1. 供电系统设计要求- 低压配电系统应满足城市供电局或相关部门的规定，并符合国家相关标准。
- 供电系统的额定电压应为220/380V，频率为50Hz。
- 供电系统应设有主副馈线，保证供电的可靠性和稳定性。
- 供电系统应设置进线开关、主配电盘和分配电盘等设备，以实现对各个回路的控制和保护。
2. 配电线路设计要求- 配电线路应采用规定规格的电缆，其导体截面积应根据负荷电流大小合理选择，并满足电压降要求。
- 配电线路应严格按照规范进行敷设，保证线路的安全性和可靠性。
- 配电线路的走向和布置应符合建筑物的结构布局，尽量减少线路的长度和功率损耗。
3. 配电设备选型和安装要求- 配电设备应选用符合国家标准的产品，并具备良好的性能和可靠性。
- 配电设备的安装应按照相关规范进行，确保安全可靠，并设有防护措施，防止人员误碰和意外触电。
- 配电设备的配电盘、断路器、保险丝等应标明所负责的回路和负荷，方便维护和管理。
4. 配电保护及安全措施- 配电系统应设置过载保护装置，确保负荷电流超出额定值时能及时切断电源，避免设备损坏和人身安全。
- 配电系统应设置漏电保护装置，以及接地保护和短路保护装置，确保电气系统安全可靠。
- 配电系统应设置温度保护装置，用于监测配电设备的温度，并在超出安全范围时自动报警或切断电源。
5. 配电系统的维护和检修- 配电系统应定期进行维护和检修，检查线路和设备的状态，确保其正常运行。
- 配电系统的维护和检修应由专业人员进行，按照相关规范和操作规程进行。
- 配电系统使用中，应及时处理线路故障和设备故障，保证供电的连续性和可靠性。
以上为民用建筑电气设计中低压配电的一般规定范本，其中包括供电系统设计要求、配电线路设计要求、配电设备选型和安装要求、配电保护及安全措施以及配电系统的维护和检修等内容。
施工设计方案高层住宅电气线路布置高层住宅的电气线路布置对于居民的生活质量和用电安全至关重要。
合理的电气线路布置能够保障电力供应的可靠性、用电设备的正常运行并降低电气事故的风险。
本文将深入探讨高层住宅电气线路布置的相关内容。
一、配电系统设计高层住宅的电气线路布置首先要考虑到整个建筑物的配电系统设计。
配电系统的设计应当满足以下几个方面的要求：1. 供电负荷计算：根据住宅楼的规模、面积等因素，合理计算整个建筑物的供电负荷，确保供电系统能够满足居民的用电需求。
2. 主干线路布置：主干线路的设计要考虑线路的走向、选择合适的线缆规格，以及设置合适的开关设备、保护装置等。
3. 分支线路划分：根据住宅楼的布局和功能要求，将各个楼层及每个房间划分为合适的分支线路，以便于用电设备的供电和管理。
4. 灯具和插座的布置：根据住宅楼的不同区域和功能要求，合理安排室内灯具和插座的布置，以满足居民的照明和电力设备使用需求。
二、线路敷设和保护正确的线路敷设和保护是保证电气安全的关键。
在高层住宅的电气线路布置中，应注意以下几个方面：1. 线缆选择：合适的线缆材料和规格是电气线路布置的基础。
根据线路的用途和负荷要求，选择合适的线缆类型、截面和材料。
2. 线路路径选择：在布置线路时，应尽量选择安全、无干扰的路径，避免与其他线路或设备相互干扰。
3. 保护装置设置：为了保护线路的安全运行，应设置合适的过载保护、短路保护和漏电保护装置，并合理选择保护装置的额定电流和断路能力。
4. 接地系统建设：高层住宅的电气系统必须建设良好的接地系统，以确保人身安全和设备正常运行。
三、灯具和插座布置高层住宅的电气线路布置还涉及到灯具和插座的布置。
合理的灯具和插座布置能够提高居民的生活质量和舒适度。
以下是一些布置建议：1. 灯具安装：根据不同区域的用途和需求，选择合适的灯具类型和位置进行安装，以满足照明和装饰的要求。
2. 插座设置：在厨房、卫生间、客厅、卧室等不同区域，根据居民的用电设备需求，合理设置插座的位置和数量。
浅谈高层建筑电气中低压配电设计【摘要】高层建筑的电气设计在现代城市建设中扮演着重要角色，其中低压配电设计更是电气系统中的核心。
本文从低压配电系统的设计原则和组成入手，探讨了高层建筑电气设计的特点，并强调了高层建筑电气中低压配电设计的重要性。
介绍了低压配电系统的设计方法，为高层建筑电气工程提供了指导。
总结指出，合理的低压配电设计将提高电气系统的安全性和可靠性，促进高层建筑的可持续发展。
展望未来，随着科技的不断发展，电气工程在高层建筑设计中将发挥更为重要的作用，为城市建设和生活带来更多便利。
本文旨在为电气工程师提供有益参考，推动行业的进步与发展。
【关键词】高层建筑，电气设计，低压配电，配电系统，设计原则，组成，特点，重要性，设计方法，总结，展望1. 引言1.1 概述高层建筑的电气设计在整个建筑工程中起着至关重要的作用。
低压配电设计是电气设计中一个至关重要的环节。
低压配电系统是将高压电网输送的电能通过变压器降压至建筑物内部用电设备能够接受的电压等级，并通过开关设备、保护设备及配电线路分配到各个用电设备中的一套电气系统。
在高层建筑中，低压配电系统的设计更是需要具有高度的专业性和周密性，以确保电力能够高效、稳定地供应到建筑物内部各处。
在本文中，我们将从低压配电系统的设计原则、组成、高层建筑电气设计的特点、高层建筑电气中低压配电设计的重要性以及低压配电系统的设计方法等方面进行深入探讨。
通过对这些内容的探讨，我们可以更好地了解高层建筑电气中低压配电设计的重要性，为今后的建筑电气设计提供更为丰富的思路和实践经验。
1.2 研究背景高层建筑的电气设计一直是一个备受关注的领域，而其中低压配电设计更是其重要组成部分。
在高层建筑中，低压配电系统的设计与运行直接关系到建筑的供电安全和正常运行。
深入探讨高层建筑电气中低压配电设计的原则和方法，对于提高建筑的供电效率和安全性具有重要意义。
随着社会经济的不断发展和科技的不断进步，现代高层建筑已经成为城市的标志性建筑，其电气设计面临着越来越复杂和严峻的挑战。

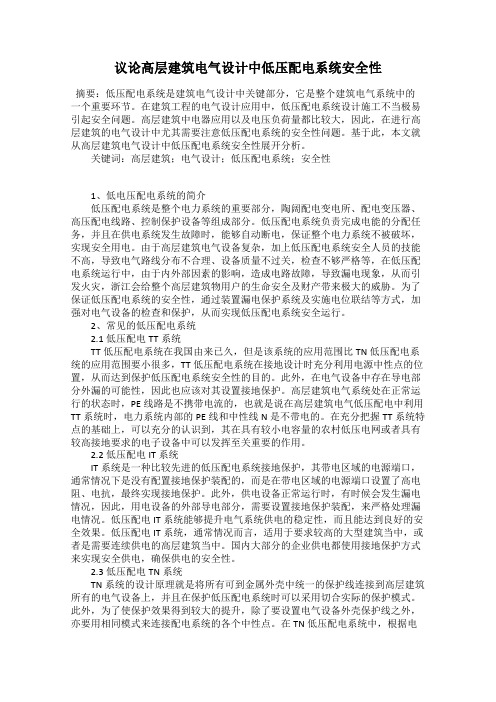

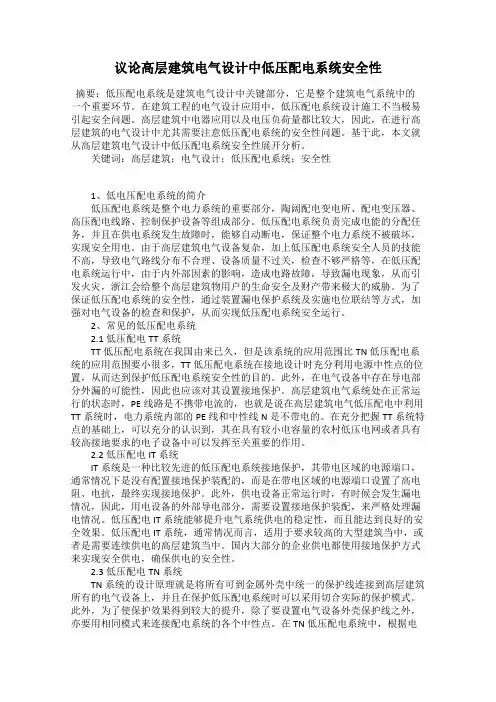

议论高层建筑电气设计中低压配电系统安全性摘要：低压配电系统是建筑电气设计中关键部分，它是整个建筑电气系统中的一个重要环节。
在建筑工程的电气设计应用中，低压配电系统设计施工不当极易引起安全问题。
高层建筑中电器应用以及电压负荷量都比较大，因此，在进行高层建筑的电气设计中尤其需要注意低压配电系统的安全性问题。
基于此，本文就从高层建筑电气设计中低压配电系统安全性展开分析。
关键词：高层建筑；电气设计；低压配电系统；安全性1、低电压配电系统的简介低压配电系统是整个电力系统的重要部分，陶阔配电变电所、配电变压器、高压配电线路、控制保护设备等组成部分。
低压配电系统负责完成电能的分配任务，并且在供电系统发生故障时，能够自动断电，保证整个电力系统不被破坏，实现安全用电。
由于高层建筑电气设备复杂，加上低压配电系统安全人员的技能不高，导致电气路线分布不合理、设备质量不过关，检查不够严格等，在低压配电系统运行中，由于内外部因素的影响，造成电路故障，导致漏电现象，从而引发火灾，浙江会给整个高层建筑物用户的生命安全及财产带来极大的威胁。
为了保证低压配电系统的安全性，通过装置漏电保护系统及实施电位联结等方式，加强对电气设备的检查和保护，从而实现低压配电系统安全运行。
2、常见的低压配电系统2.1低压配电TT系统TT低压配电系统在我国由来已久，但是该系统的应用范围比TN低压配电系统的应用范围要小很多，TT低压配电系统在接地设计时充分利用电源中性点的位置，从而达到保护低压配电系统安全性的目的。
此外，在电气设备中存在导电部分外漏的可能性，因此也应该对其设置接地保护。
高层建筑电气系统处在正常运行的状态时，PE线路是不携带电流的，也就是说在高层建筑电气低压配电中利用TT系统时，电力系统内部的PE线和中性线N是不带电的。
在充分把握TT系统特点的基础上，可以充分的认识到，其在具有较小电容量的农村低压电网或者具有较高接地要求的电子设备中可以发挥至关重要的作用。
高层建筑电气系统制定与线路的安装要点1 高层建筑电气制定的主要内容1.1 负荷的计算电力负荷是供电制定的依据参数。
计算准确与否, 对合理选择设备, 安全可靠与经济运行, 均起决定性作用。
高层建筑的电力负荷计算, 基本上采纳负荷密度法和需要系数法。
1.2 供电电源及电压的选择为了保证供电可靠性, 现代高层建筑至少应有两个独立电源, 具体数量应视负荷大小及当地电网条件而定。
两路独立电源运行方式, 原则上是两路同时供电, 互为备用。
另外, 还须装设应急备用柴油发电机组, 要求在15秒钟内自动恢复供电, 保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。
国内高层建筑的供电电压, 都采纳10kV标准电压等级。
1.3 凹凸压配电系统的制定1.3.1 高压配电系统: 现代高层建筑均是采纳两路独立的10kV电源同时供电。
一般高压采纳单母线分段, 自动切换, 互为备用。
母线分段数目, 与电源进线回路数相适应。
只有当供电电源为一主一备时, 才合计采纳单母线不分段的结线。
电源进线几乎全部采纳电缆进线。
1.3.2 高压系统及低压干线的配电方式基本上都采纳放射式系统。
楼层配电则为混合式系统。
配电设备中的主要部分是干线。
现代高层建筑的竖井多采纳插接式母线槽。
水平干线因走线困难, 多采纳全塑电缆与竖井母干线联接。
每层楼竖井设配电小间。
层间配电箱经插接自动空气开关从竖井母干线取得电源。
当层数较多负荷数较大时, 一般按层数分区供电, 或将变压器分散设在地下层、中间层或最顶层。
—0.95。
无功补偿都采纳集中补偿方式。
为降低变压器容量, 多集中装设在低压侧, 与配电屏放在一起, 但必须采纳于式移相电容器。
1.4 主要设备的选型1.4.1 高压开关柜。
现代高层建筑的变配电室设在主楼地下层, 按规定不宜采纳油开关。
国外用于高层建筑的开关有三种类型可供选用: 高压空气断路器, SF6开关和真空断路器。
其中高压空气断路器因技术陈旧, SF6开关尺寸数大, 气体具有毒性, 故目前10kV真空断路器应用的较为普遍。
建筑电气设计四大系统全解析现代建筑趋于多元化的风格，高度大、面积大、功能复杂，电气设计内容也日趋复杂，项目繁多。
建筑电气设计从狭义上仅指民用建筑中的电气设计，从广义上讲应该包括工业建筑、构筑物和道路、广场等户外工程。
传统建筑电气设计只包括供电和照明，而今天一般将其设计的内容形容为强电和弱电。
将供电、照明、防雷归类在强电，而其余部分，如电话、电视、消防和楼宇自控等内容统统归于弱电。
这种分类以电压的高低为依据，强调了电气设计中所增加的消防、电讯和自控内容与传统电气设计内容完全不同，容易理解，所以很快被人们所接受。
但是，这种按电压高低进行分类的方法并不严谨，如：动力设备的二次控制回路，其电压可能很低；而消防回路中的联动也不宜与配电箱完全分割开。
又如人防设计、防雷设计、保安设计等功能性设计，其内容不仅仅是弱电信号的报警，也包含有动力、照明的联锁反应。
又如防雷接地，强弱电都要求，而且有向等电位联结发展的趋势，实际上又很难分开。
如果电气设计仅仅以电压高低进行分工，势必造成强弱两个子工种之间交叉过多，界限不清楚。
一、电气设计的分类本文中将尝试一种新的分类方法，就是按功能分类。
既然建筑设计是为业主的功能需要服务的，将满足某一类需要的相关设计内容放在一起考虑应该是合情合理的。
为此，xx对建筑电气的要求进行了总结，提出本帖的分类方法，愿意以一孔之见与各位同行做进一步的交流。
考虑到防雷、消防等内容都是出于对减少建筑物灾害的功能设计，特增加了电气减灾一篇，并将保安监控、防空袭、防爆炸等内容归并其中。
而电讯和楼宇自控的出现不仅仅是减灾的需要，也是人们对理想生活环境的追求。
出于对信息时代不断发展的新技术考虑，建筑电气的设计内容应能扩展，而信息正是其核心词。
减灾篇和信息篇中的内容多是建筑电气设计新增加的内容，而传统的供电篇和照明篇原本就有所界定。
这样分类还有另外一个原因是出于工作量的考虑。
对于大型复杂建筑物，以平面图而言，传统强弱电都不只一张。

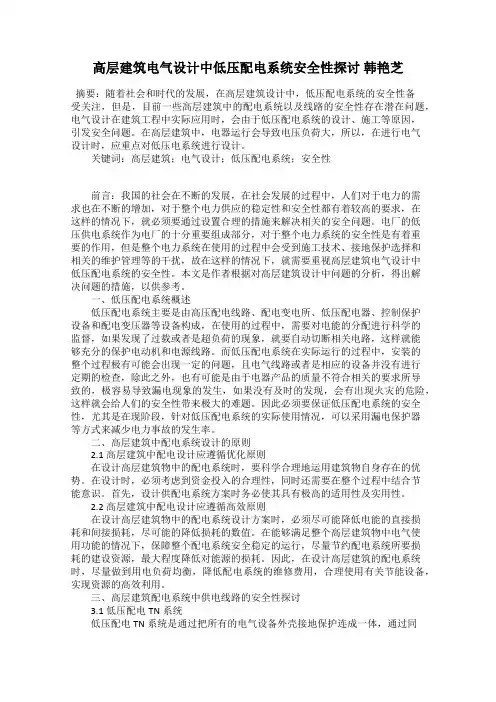

高层建筑电气设计中低压配电系统安全性探讨韩艳芝摘要：随着社会和时代的发展，在高层建筑设计中，低压配电系统的安全性备受关注，但是，目前一些高层建筑中的配电系统以及线路的安全性存在潜在问题，电气设计在建筑工程中实际应用时，会由于低压配电系统的设计、施工等原因，引发安全问题。
在高层建筑中，电器运行会导致电压负荷大，所以，在进行电气设计时，应重点对低压电系统进行设计。
关键词：高层建筑；电气设计；低压配电系统；安全性前言：我国的社会在不断的发展，在社会发展的过程中，人们对于电力的需求也在不断的增加，对于整个电力供应的稳定性和安全性都有着较高的要求，在这样的情况下，就必须要通过设置合理的措施来解决相关的安全问题。
电厂的低压供电系统作为电厂的十分重要组成部分，对于整个电力系统的安全性是有着重要的作用，但是整个电力系统在使用的过程中会受到施工技术、接地保护选择和相关的维护管理等的干扰，故在这样的情况下，就需要重视高层建筑电气设计中低压配电系统的安全性。
本文是作者根据对高层建筑设计中问题的分析，得出解决问题的措施，以供参考。
一、低压配电系统概述低压配电系统主要是由高压配电线路、配电变电所、低压配电器、控制保护设备和配电变压器等设备构成，在使用的过程中，需要对电能的分配进行科学的监督，如果发现了过载或者是超负荷的现象，就要自动切断相关电路，这样就能够充分的保护电动机和电源线路。
而低压配电系统在实际运行的过程中，安装的整个过程极有可能会出现一定的问题，且电气线路或者是相应的设备并没有进行定期的检查，除此之外，也有可能是由于电器产品的质量不符合相关的要求所导致的，极容易导致漏电现象的发生，如果没有及时的发现，会有出现火灾的危险，这样就会给人们的安全性带来极大的难题。
因此必须要保证低压配电系统的安全性，尤其是在现阶段，针对低压配电系统的实际使用情况，可以采用漏电保护器等方式来减少电力事故的发生率。
二、高层建筑中配电系统设计的原则2.1高层建筑中配电设计应遵循优化原则在设计高层建筑物中的配电系统时，要科学合理地运用建筑物自身存在的优势。
