高层住宅建筑电气设计1. 引言高层住宅建筑的电气设计是在满足住宅居民用电需求的基础上，保障住户生活安全和电力系统稳定运行的关键部分。
本文将介绍高层住宅建筑电气设计的主要内容和注意事项，包括电力负荷计算、电气系统设计、物料选型和安全保护等方面。
2. 电力负荷计算电力负荷计算是电气设计的第一步，也是保证电力系统供电能力的基础。
在高层住宅建筑中，常见的负荷包括照明负荷、空调负荷、电力插座负荷等。
根据建筑的功能和使用情况，需要合理预估各个负荷的功率需求，并结合用电时间和用电峰值进行负荷平衡计算。
电气系统设计包括配电系统和照明系统两个方面。
配电系统负责将供电网络接入到每个住宅单位，照明系统负责提供住宅内的照明和插座电源。
3.1 配电系统设计配电系统设计需要考虑以下几个方面：•配电容量和供电方式：根据负荷计算结果确定配电变压器的容量和供电方式，通常采用三相交流供电方式。
•配电回路设计：根据住宅单位的功能需求，设计合理的配电回路，通常包括照明回路、插座回路、空调回路等。
•配电线路规划：根据住宅楼层分布和配电回路设计，规划配电线路的走向和布线方式，确保电气系统的可靠性和安全性。
照明系统设计需要考虑以下几个方面：•照明方式和灯具选型：根据住宅单位的功能需求，选择合适的照明方式和灯具，包括普通照明、应急照明等。
•照明回路设计：根据住宅单位的布局和照明需求，设计合理的照明回路，避免过载和电压损耗。
•照明控制系统：考虑采用智能照明控制系统，根据住户的习惯和需求，实现灯光的自动控制和节能功能。
4. 物料选型在高层住宅建筑电气设计中，对于物料的选型有着重要的影响。
合理选用合适的电气设备和材料，能够保障电气系统的正常运行和使用寿命。
•配电设备：选择品牌可靠、质量过硬的配电设备，如断路器、接触器、隔离开关等。
•照明设备：选择节能高效的照明设备，如LED灯具，能够提供良好的照明效果并降低能耗。
•电缆和线缆：选择符合标准要求的电缆和线缆，保证传输电能的稳定性和安全性。

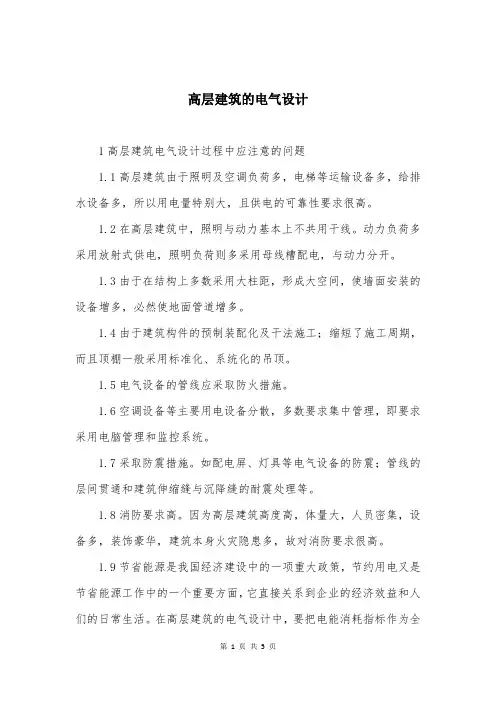

高层建筑的电气设计1高层建筑电气设计过程中应注意的问题1.1高层建筑由于照明及空调负荷多，电梯等运输设备多，给排水设备多，所以用电量特别大，且供电的可靠性要求很高。
1.2在高层建筑中，照明与动力基本上不共用干线。
动力负荷多采用放射式供电，照明负荷则多采用母线槽配电，与动力分开。
1.3由于在结构上多数采用大柱距，形成大空间，使墙面安装的设备增多，必然使地面管道增多。
1.4由于建筑构件的预制装配化及干法施工；缩短了施工周期，而且顶棚一般采用标准化、系统化的吊顶。
1.5电气设备的管线应采取防火措施。
1.6空调设备等主要用电设备分散，多数要求集中管理，即要求采用电脑管理和监控系统。
1.7采取防震措施。
如配电屏、灯具等电气设备的防震；管线的层间贯通和建筑伸缩缝与沉降缝的耐震处理等。
1.8消防要求高。
因为高层建筑高度高，体量大，人员密集，设备多，装饰豪华，建筑本身火灾隐患多，故对消防要求很高。
1.9节省能源是我国经济建设中的一项重大政策，节约用电又是节省能源工作中的一个重要方面，它直接关系到企业的经济效益和人们的日常生活。
在高层建筑的电气设计中，要把电能消耗指标作为全面技术经济分析的重要组成部分。
节电的设计方案，应根据技术先进、安全适用、经济合理、节约能源和保护环境的原则确定。
采用合理的配电方式，采用高效率变压器、电动机和照明光源、无功功率补偿装置和设备监控电脑系统等措施，减少电能损耗，节约用电。
采用壁灯时需将容量提高一级或增加盏数。
2照明要求2.1混合照明它是由一般照明和局部照明共同组成的照明方式。
混合照明中一般照明的照度应不低于混合照明总照度的5-10％，并且其最低照度不低于201x。
否则，过低的一般照明和过高的局部照明所形成的照度对比度过大，亮度分布不适当而产生不应有的眩光。
2.2事故照明当工作照明因故障全部熄灭后，供暂时继续工作或供人员疏散用的照明称为事故照明.2.2.1应设置事故照明场所a，在正常工作照明熄灭后，由于工作中断或误操作，将引起爆炸、火灾等严重危险的厂房或场所；b．在无照明的情况下，由于设备继续运转或人员的通行，将造成设备、人身事故的场所；c．高层建筑中的疏散楼梯间(包括防烟楼梯前室)、疏散走道、消防电梯室、消防控制中心、消防水泵间；公共建筑中的旅馆、礼堂、影剧院、展览厅、百货商店、体育馆等人员出入的走廊、楼梯、太平门等处。

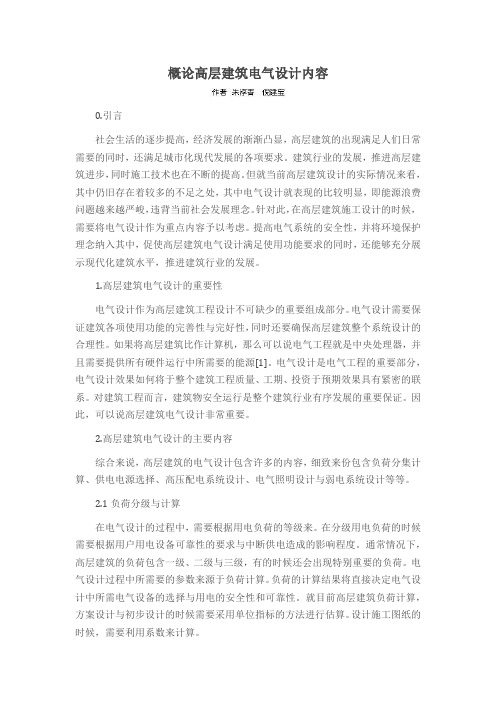

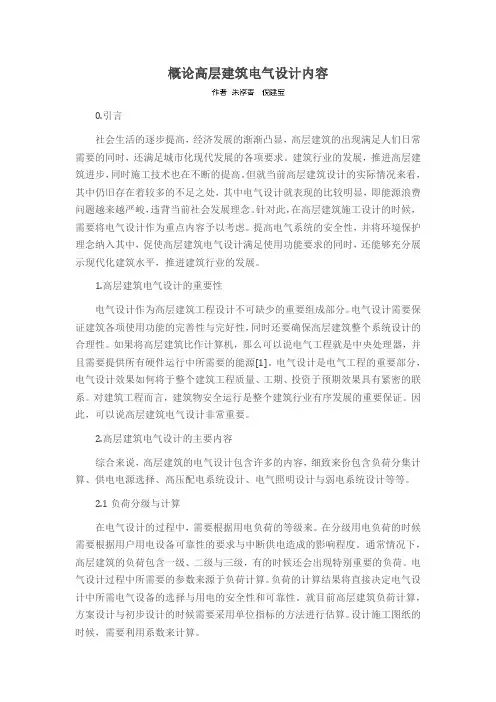

概论高层建筑电气设计内容0.引言社会生活的逐步提高，经济发展的渐渐凸显，高层建筑的出现满足人们日常需要的同时，还满足城市化现代发展的各项要求。
建筑行业的发展，推进高层建筑进步，同时施工技术也在不断的提高。
但就当前高层建筑设计的实际情况来看，其中仍旧存在着较多的不足之处，其中电气设计就表现的比较明显，即能源浪费问题越来越严峻，违背当前社会发展理念。
针对此，在高层建筑施工设计的时候，需要将电气设计作为重点内容予以考虑。
提高电气系统的安全性，并将环境保护理念纳入其中，促使高层建筑电气设计满足使用功能要求的同时，还能够充分展示现代化建筑水平，推进建筑行业的发展。
1.高层建筑电气设计的重要性电气设计作为高层建筑工程设计不可缺少的重要组成部分。
电气设计需要保证建筑各项使用功能的完善性与完好性，同时还要确保高层建筑整个系统设计的合理性。
如果将高层建筑比作计算机，那么可以说电气工程就是中央处理器，并且需要提供所有硬件运行中所需要的能源[1]。
电气设计是电气工程的重要部分，电气设计效果如何将于整个建筑工程质量、工期、投资于预期效果具有紧密的联系。
对建筑工程而言，建筑物安全运行是整个建筑行业有序发展的重要保证。
因此，可以说高层建筑电气设计非常重要。
2.高层建筑电气设计的主要内容综合来说，高层建筑的电气设计包含许多的内容，细致来份包含负荷分集计算、供电电源选择、高压配电系统设计、电气照明设计与弱电系统设计等等。
2.1负荷分级与计算在电气设计的过程中，需要根据用电负荷的等级来。
在分级用电负荷的时候需要根据用户用电设备可靠性的要求与中断供电造成的影响程度。
通常情况下，高层建筑的负荷包含一级、二级与三级，有的时候还会出现特别重要的负荷。
电气设计过程中所需要的参数来源于负荷计算。
负荷的计算结果将直接决定电气设计中所需电气设备的选择与用电的安全性和可靠性。
就目前高层建筑负荷计算，方案设计与初步设计的时候需要采用单位指标的方法进行估算。
民用高层建筑电气设计要点解析民用高层建筑电气设计是指在高层建筑中电气系统的设计与安装。
在设计过程中，需要考虑到建筑的特点、用电需求和安全要求等因素。
以下是民用高层建筑电气设计的要点解析：1. 用电负荷计算：通过对建筑的用电设备、照明灯具等进行统计和计算，确定建筑的用电负荷，从而确定相应的电源容量和线路规格。
2. 电源系统设计：包括主供电系统和备用电源系统。
主供电系统通常选择市电供电，备用电源系统可以选择蓄电池、柴油发电机组等。
设计时需考虑电源的可靠性、稳定性和安全性。
3. 照明系统设计：根据建筑的功能特点和使用需求，合理设计照明系统。
包括室内照明和室外照明。
室内照明可以考虑使用节能灯具、智能照明控制系统等，室外照明则需考虑夜景效果和安全照明等因素。
4. 配电系统设计：包括将主电源输送到各个用电设备和照明灯具的配电系统。
设计时需考虑线路的布线、容量和保护等要求，确保用电设备正常运行。
5. 接地系统设计：民用高层建筑的接地系统设计很重要，能有效保护人员和设备的安全。
设计时需考虑到建筑的土壤条件和电气设备的接地要求。
6. 智能控制系统设计：智能控制系统能提高用电效率和管理水平。
在设计过程中，可以考虑使用智能室内控制系统、集中监控系统和远程控制系统等，实现对用电设备的自动控制和管理。
7. 火灾报警系统和紧急照明系统设计：在高层建筑中，火灾报警系统和紧急照明系统对生命安全至关重要。
在设计时需考虑建筑的布局、通道设置和防火墙等因素，合理配置火灾报警设备和紧急照明设备。
8. 安全用电设计：民用高层建筑的安全用电设计是保障用电设备安全运行的关键。
在设计过程中，需要考虑到用电设备的过载、短路和漏电等安全问题。
可以通过安装过载保护器、断路器、接地保护装置等，提高用电设备的安全性。
9. 线缆敷设和管道布置设计：在高层建筑中，电气线缆的敷设和管道的布置需要考虑到施工和维护的便利性。
设计时需考虑到线缆和管道的走向、通道的设置和尺寸等因素，确保施工和维护的顺利进行。

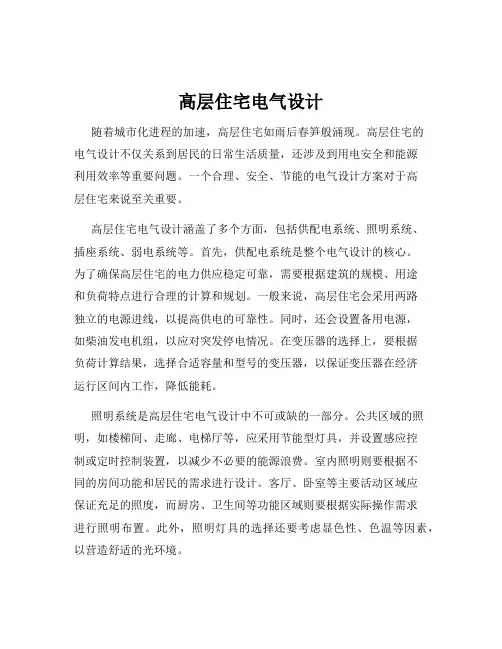

高层住宅电气设计随着城市化进程的加速，高层住宅如雨后春笋般涌现。
高层住宅的电气设计不仅关系到居民的日常生活质量，还涉及到用电安全和能源利用效率等重要问题。
一个合理、安全、节能的电气设计方案对于高层住宅来说至关重要。
高层住宅电气设计涵盖了多个方面，包括供配电系统、照明系统、插座系统、弱电系统等。
首先，供配电系统是整个电气设计的核心。
为了确保高层住宅的电力供应稳定可靠，需要根据建筑的规模、用途和负荷特点进行合理的计算和规划。
一般来说，高层住宅会采用两路独立的电源进线，以提高供电的可靠性。
同时，还会设置备用电源，如柴油发电机组，以应对突发停电情况。
在变压器的选择上，要根据负荷计算结果，选择合适容量和型号的变压器，以保证变压器在经济运行区间内工作，降低能耗。
照明系统是高层住宅电气设计中不可或缺的一部分。
公共区域的照明，如楼梯间、走廊、电梯厅等，应采用节能型灯具，并设置感应控制或定时控制装置，以减少不必要的能源浪费。
室内照明则要根据不同的房间功能和居民的需求进行设计。
客厅、卧室等主要活动区域应保证充足的照度，而厨房、卫生间等功能区域则要根据实际操作需求进行照明布置。
此外，照明灯具的选择还要考虑显色性、色温等因素，以营造舒适的光环境。
插座系统的设计要充分考虑居民的生活习惯和电器使用需求。
在客厅、卧室、书房等区域，要合理布置插座，确保电器设备的使用方便。
厨房和卫生间的插座要选用防水型插座，并设置足够的数量，以满足各种电器的使用需求。
同时，为了保障用电安全，插座回路应设置漏电保护装置。
弱电系统在高层住宅中的地位日益重要。
包括电话、网络、有线电视、安防监控等系统。
电话和网络系统要保证信号的稳定和畅通，满足居民的通信需求。
有线电视系统要提供清晰的图像和丰富的节目内容。
安防监控系统则是保障居民生命财产安全的重要手段，包括门禁系统、监控摄像头、火灾报警系统等。
这些系统的设计要相互协调，形成一个完整的安防体系。
在进行高层住宅电气设计时，还需要考虑电气设备的安装位置和布线方式。
民用高层建筑电气设计要点解析民用高层建筑电气设计是指在高层建筑中，为了满足居民生活和工作的需求，保障建筑安全、稳定运行所进行的电气系统设计。
随着现代城市化进程的不断加快，越来越多的高层建筑如雨后春笋般拔地而起，因此民用高层建筑电气设计显得愈发重要。
在这篇文章中，我们将对民用高层建筑电气设计的要点进行解析，以期更好地了解其设计原则和实际应用。
一、设计要点解析1、电气系统规划在进行民用高层建筑电气设计时，首先要进行电气系统的规划。
电气系统规划包括布置电气主干线路、配电房位置、变压器和柜体的摆放等。
通过合理的规划，可以有效地提高建筑的电气系统效率，确保正常供电和用电安全。
2、用电负荷计算用电负荷计算是民用高层建筑电气设计中的关键环节。
通过对建筑内各种设备和设施的用电负荷进行精确计算，可以合理地配置电气设备和线路，从而保证建筑的用电安全和稳定。
3、供电方式选择在进行民用高层建筑电气设计时，需要根据建筑的具体情况选择合适的供电方式，如城市供电、自备发电机组、太阳能发电等。
不同的供电方式有其各自的优劣势，因此需要结合实际需求进行选择。
4、设备选型在民用高层建筑电气设计中，需要对各种电气设备进行合理的选型，包括配电柜、开关设备、线缆等。
选型时需要考虑设备的性能、质量、安全性以及是否符合国家标准，从而确保建筑的电气设备能够正常运行并具有一定的可靠性。
5、接地系统设计在高层建筑电气设计中，接地系统设计是非常重要的一环。
良好的接地系统可以有效地防止雷击、漏电以及电气运行故障，从而确保建筑的电气安全。
照明系统是民用高层建筑电气设计中的重要组成部分。
在进行照明系统设计时，需要考虑到不同的区域和功能的照明需求，采用合适的照明设备和方案，以提高建筑的能源利用效率和舒适度。
7、消防安全电气设计消防安全电气设计是民用高层建筑电气设计中至关重要的一环。
在进行设计时，需要确保消防设备和电气系统能够有效配合，满足消防设备的用电需求，并保证消防设备在火灾发生时能够正常工作。

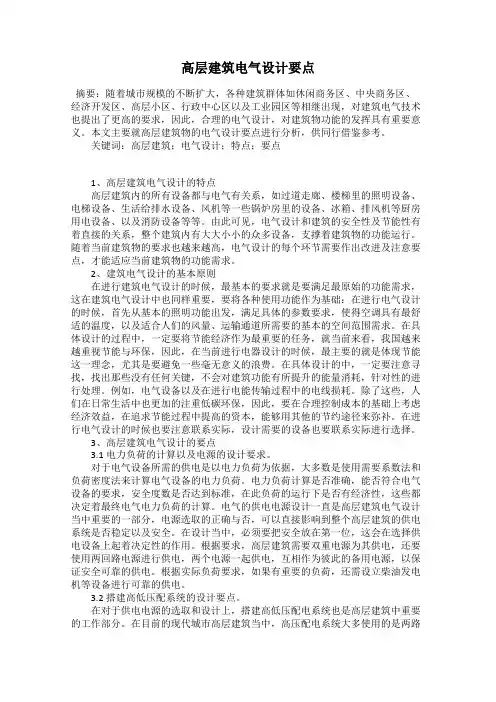

高层建筑电气设计要点摘要：随着城市规模的不断扩大，各种建筑群体如休闲商务区、中央商务区、经济开发区、高层小区、行政中心区以及工业园区等相继出现，对建筑电气技术也提出了更高的要求，因此，合理的电气设计，对建筑物功能的发挥具有重要意义。
本文主要就高层建筑物的电气设计要点进行分析，供同行借鉴参考。
关键词：高层建筑；电气设计；特点；要点1、高层建筑电气设计的特点高层建筑内的所有设备都与电气有关系，如过道走廊、楼梯里的照明设备、电梯设备、生活给排水设备、风机等一些锅炉房里的设备、冰箱、排风机等厨房用电设备、以及消防设备等等。
由此可见，电气设计和建筑的安全性及节能性有着直接的关系，整个建筑内有大大小小的众多设备，支撑着建筑物的功能运行。
随着当前建筑物的要求也越来越高，电气设计的每个环节需要作出改进及注意要点，才能适应当前建筑物的功能需求。
2、建筑电气设计的基本原则在进行建筑电气设计的时候，最基本的要求就是要满足最原始的功能需求，这在建筑电气设计中也同样重要，要将各种使用功能作为基础：在进行电气设计的时候，首先从基本的照明功能出发，满足具体的参数要求，使得空调具有最舒适的温度，以及适合人们的风量、运输通道所需要的基本的空间范围需求。
在具体设计的过程中，一定要将节能经济作为最重要的任务，就当前来看，我国越来越重视节能与环保，因此，在当前进行电器设计的时候，最主要的就是体现节能这一理念，尤其是要避免一些毫无意义的浪费。
在具体设计的中，一定要注意寻找，找出那些没有任何关键，不会对建筑功能有所提升的能量消耗，针对性的进行处理。
例如，电气设备以及在进行电能传输过程中的电线损耗。
除了这些，人们在日常生活中也更加的注重低碳环保，因此，要在合理控制成本的基础上考虑经济效益，在追求节能过程中提高的资本，能够用其他的节约途径来弥补。
在进行电气设计的时候也要注意联系实际，设计需要的设备也要联系实际进行选择。
3、高层建筑电气设计的要点3.1电力负荷的计算以及电源的设计要求。
高层建筑电气设计问题解析随着城市化进程的加快，城市高层建筑越来越成为城市发展的重要组成部分，高层建筑电气设计问题也逐渐受到了人们的广泛关注。
高层建筑作为商务办公、居住等多种用途的综合性建筑，其电气设计问题涉及到建筑安全、能源节约、舒适度等方面，这需要电气工程师在设计过程中综合考虑多方面的因素，以满足高层建筑的不同需求。
一、高层建筑电气设计的主要问题有哪些？1. 配电系统设计：高层建筑的配电系统需要考虑到大楼的整体用电负荷、安全性、可靠性和节能性。
配电系统应根据建筑用途和规模进行设计，包括主要供电系统、备用电源系统和电力监测系统等。
2. 照明系统设计：高层建筑的照明系统需要考虑到室内和室外照明的需求，要求设计能够满足照明亮度、颜色温度、色彩呈现等方面的要求，并且要注重能源节约和环保。
3. 智能化控制系统设计：高层建筑需要智能化的电气控制系统，包括空调控制、照明控制、安防系统、电梯控制等，以实现建筑设备的智能化控制和集成管理。
4. 电力质量问题：高层建筑的电力负荷大、用电设备多，电力质量的稳定性和可靠性是关键问题。
需要通过合理的设计和配置来解决电压波动、频率波动、谐波、电磁干扰等问题。
5. 防雷设计：高层建筑作为城市的地标性建筑，需要防雷设计来保护建筑本身和内部设备不受雷击损害，同时也需要对雷电风险进行评估和预防。
二、高层建筑电气设计的解决方案1. 配电系统设计解决方案：利用节能型变压器、高效率电源设备等，结合智能配电管理系统，实现对建筑用电的精细化管理和节能控制。
2. 照明系统设计解决方案：利用LED照明技术、智能照明控制系统，实现室内外照明的自动控制和能源节约。
3. 智能化控制系统设计解决方案：通过智能感知技术、通信技术、控制技术等，实现建筑内部设备的远程监控和智能化控制。
4. 电力质量问题解决方案：采用合理的电气设计、配置谐波滤波器、电容器补偿装置等，提高电能质量和稳定性。
5. 防雷设计解决方案：采用合格的防雷装置和接地设施，保护建筑和设备免受雷击损害。

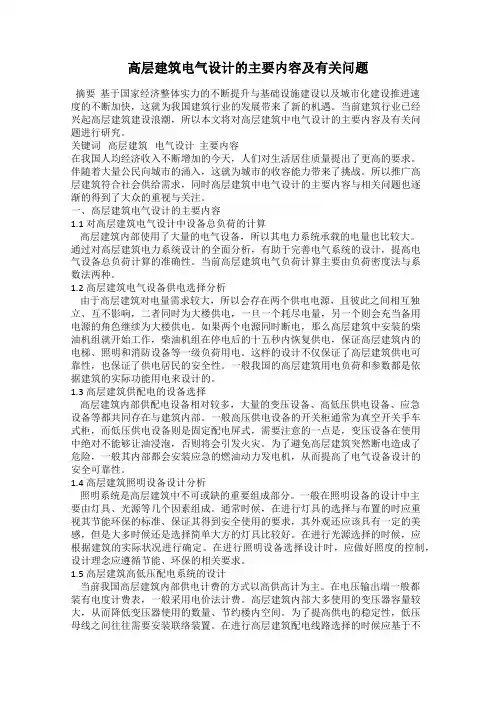

高层建筑电气设计的主要内容及有关问题摘要基于国家经济整体实力的不断提升与基础设施建设以及城市化建设推进速度的不断加快，这就为我国建筑行业的发展带来了新的机遇。
当前建筑行业已经兴起高层建筑建设浪潮，所以本文将对高层建筑中电气设计的主要内容及有关问题进行研究。
关键词高层建筑电气设计主要内容在我国人均经济收入不断增加的今天，人们对生活居住质量提出了更高的要求。
伴随着大量公民向城市的涌入，这就为城市的收容能力带来了挑战。
所以推广高层建筑符合社会供给需求，同时高层建筑中电气设计的主要内容与相关问题也逐渐的得到了大众的重视与关注。
一、高层建筑电气设计的主要内容1.1对高层建筑电气设计中设备总负荷的计算高层建筑内部使用了大量的电气设备，所以其电力系统承载的电量也比较大。
通过对高层建筑电力系统设计的全面分析，有助于完善电气系统的设计，提高电气设备总负荷计算的准确性。
当前高层建筑电气负荷计算主要由负荷密度法与系数法两种。
1.2高层建筑电气设备供电选择分析由于高层建筑对电量需求较大，所以会存在两个供电电源，且彼此之间相互独立、互不影响，二者同时为大楼供电，一旦一个耗尽电量，另一个则会充当备用电源的角色继续为大楼供电。
如果两个电源同时断电，那么高层建筑中安装的柴油机组就开始工作，柴油机组在停电后的十五秒内恢复供电，保证高层建筑内的电梯、照明和消防设备等一级负荷用电。
这样的设计不仅保证了高层建筑供电可靠性，也保证了供电居民的安全性。
一般我国的高层建筑用电负荷和参数都是依据建筑的实际功能用电来设计的。
1.3高层建筑供配电的设备选择高层建筑内部供配电设备相对较多，大量的变压设备、高低压供电设备、应急设备等都共同存在与建筑内部。
一般高压供电设备的开关柜通常为真空开关手车式柜，而低压供电设备则是固定配电屏式，需要注意的一点是，变压设备在使用中绝对不能够让油浸泡，否则将会引发火灾。
为了避免高层建筑突然断电造成了危险，一般其内部都会安装应急的燃油动力发电机，从而提高了电气设备设计的安全可靠性。

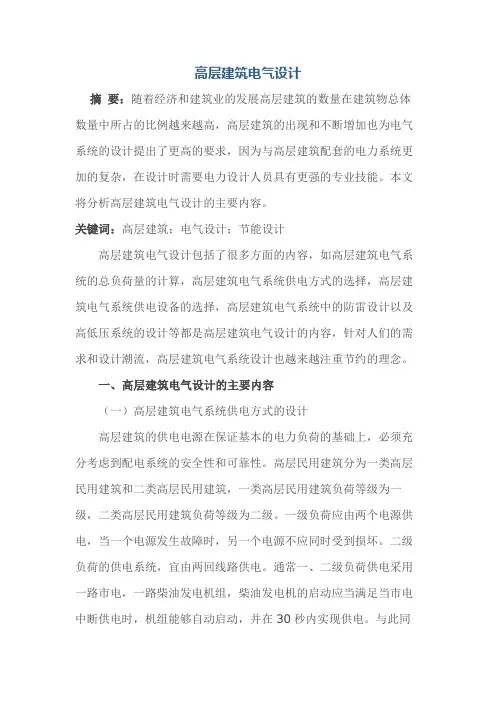

高层建筑电气设计摘要：随着经济和建筑业的发展高层建筑的数量在建筑物总体数量中所占的比例越来越高，高层建筑的出现和不断增加也为电气系统的设计提出了更高的要求，因为与高层建筑配套的电力系统更加的复杂，在设计时需要电力设计人员具有更强的专业技能。
本文将分析高层建筑电气设计的主要内容。
关键词：高层建筑；电气设计；节能设计高层建筑电气设计包括了很多方面的内容，如高层建筑电气系统的总负荷量的计算，高层建筑电气系统供电方式的选择，高层建筑电气系统供电设备的选择，高层建筑电气系统中的防雷设计以及高低压系统的设计等都是高层建筑电气设计的内容，针对人们的需求和设计潮流，高层建筑电气系统设计也越来越注重节约的理念。
一、高层建筑电气设计的主要内容（一）高层建筑电气系统供电方式的设计高层建筑的供电电源在保证基本的电力负荷的基础上，必须充分考虑到配电系统的安全性和可靠性。
高层民用建筑分为一类高层民用建筑和二类高层民用建筑，一类高层民用建筑负荷等级为一级，二类高层民用建筑负荷等级为二级。
一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。
二级负荷的供电系统，宜由两回线路供电。
通常一、二级负荷供电采用一路市电，一路柴油发电机组，柴油发电机的启动应当满足当市电中断供电时，机组能够自动启动，并在30秒内实现供电。
与此同时，为了保障消防用电的稳定性，在发生火灾时应当能够自动切断非消防用电的负荷，将电力集中到消防供电系统中。
在进行供电线路的敷设时，需要根据建筑的内部结构、功能、用电设备的分布等进行合理的设计，应尽量减少外部热源、灰尘、障碍物等对供电线路的正常运行造成影响。
消防用电设备应当采用专门的供电回路，向其供电的两路电源电缆不宜敷设在同一层桥架上，当条件受限时，应用隔板隔开。
（二）高层建筑电气系统的总负荷设计高层建筑的层数多，电力使用者也多，因此高层建筑的电力系统需要非常强大的电力系统支持整个高层建筑的运作，在进行高层建筑电气设计时必须合理地考虑高层建筑物的实际耗电量，按照实际需求的电量计算高层建筑电力系统的总负荷，目前计算高层建筑电力系统负荷的方法主要有需要系数法和负荷密度法这两种，借助软件和计算机技术是高层建筑电气设计人员计算总负荷经常采用的方法，能够提高计算高层建筑电力系统总负荷的速度和精度。
高层建筑电气设计相关知识(doc 9页)高层建筑电气设计的主要内容-资料类别:--电工知识 -> 电气工程资料--------------------------------------------------------------------------（1）高压开关柜。
现代高层建筑的变配电室设在主楼地下层，按规定不宜采用油开关。
国外用于高层建筑的开关有三种类型可供选用：高压空气断路器，SF6开关和真空断路器。
其中高压空气断路器因技术陈旧，SF6开关尺寸数大，气体具有毒性，故目前10kV真空断路器应用的较为普遍。
因此，应根高层建筑地下室的标准，选用具有“五防”功能的真空开关手车式高压开关柜。
（2）电力变压器。
根据防火要求，主楼内是不允许装设大容量的油浸电力变压器的。
国外有干式变压器、SFe变压器和硅油变压器等三种产品可供选用。
国内沈阳第二变压器厂、北京变压器厂、广东顺德特种变压器厂等厂生产的干式变压器，主要技术指标已达到国际先进水平。
（3）低压配电屏。
国外低压配电屏的结构，几乎都做成抽屉式，特别是大容量的出线，则做成手车式。
国内许多生产厂家的低压配电屏也有引进技术做成抽屉式结构的，其中有的（如多米诺组合式开关柜等）主要技术指标已达国际先进水平。
低压配电屏多采用自动空气开关出线。
当配电变压器的容量为1600kVA时，低压母线上的短路容量已超过40kA，目前国内已能提供这样大容量的产品（如多米诺组合式开关柜和YDS型抽出式／混合式低压开关柜等）。
（4）应急备用发电机组。
过去大多是采用柴油发电机组做应急备用电源的。
近年国外高层建筑已开始采用燃汽轮发电机。
这种发电机具有体积小、重量轻、反应速度快，故障率低等优点。
应急备用发电机组必须是快速自起动的。
按国外规定，应能在15s内恢复供电。
从可靠性出发最好选用两台，自动并车。
容量较小时也可选用一台。
（5）母线槽和电缆。
插接式绝缘母线槽，具有容量大、结构紧凑、可靠性高、使用维护方便等优点。
国外的现代高层建筑，插接式绝缘母线槽已完全取代了电缆竖井。
遵义长征电气控制设备厂研制的密集型插接式绝缘母线槽，主要技术性能指标已达到国际先进水平，并在广州中国大酒店、花园酒店及上海华亭宾馆、雁荡公寓等得到实际应用。
绝缘母线槽有铜的和铝的两种。
5、变电所位置的确定现代高层建筑的用电量相当大，在确定变电所位置时，应尽可能使高压深入负荷中心。
这对节约电能，提高供电质量都有重要意义。
国外高层建筑的变电所都设在主楼内。
建筑高度在30层左右的，大都集中在底层；60层左右的，则分散在地下层、中间层和顶层。
也有仅在中间层或仅在地下层、顶层设变电所的。
变电所的数量及其位置的分布，应通过技术经济比较决定。
6、微电脑在变电所中的应用现代高层建筑规模很大，所以其变电所的规模也较大。
如湖南国贸中心大厦的初步设计时，中心变电所设在地下三层，内设手车式高压开关柜14台，抽屉式低压配电屏近40台，电容补偿柜12台，40Ah镐镍电池柜一套及中央信号屏，1600kVA变压器二台，1250kVA变压器二台，其建筑面积150十400m2左右；在第26层（主楼）设有变电所一个。
在地下一层，设600kW自起动柴油发电机组二台。
整个供电系统很复杂，对这样一个供电系统，要求供电可靠，各种供电参数及开关状态、变压器运行状态和各机房运行状态，若用人工值班，通过电话联系或人工巡视，工作量大，速度也很慢。
设计人员在预留的控制室内使用微电脑进行监测、管理，能迅速发现故障，使设备作最佳工况运行，实现遥控遥测，达到节约能源，减少人力，安全、合理运行。
7、电气照明设计电气照明设计，包括光源选择、照度计算、灯具造型,灯具布置，眩光控制和调光控制和照明配电线路敷设等。
照明设计与建筑装饰有着非常密切的关系，应该相互配合，在使用功能及艺术意境方面求得统一。
选用高光效电光源，可以取得节能的明显效果。
8、防雷与接地现代高层建筑的防雷设计，除采用避雷针和避雷带的传统做法外，近年还出现有消雷器和放射性避雷针。
这两种防雷技术虽然在工程上得到不少实际应用，但在理论上一直是有争议的。
广州花园酒店、南京金陵饭店都装设了放射性避雷针。
但是也有人认为，从国外引进的这种放射性避雷针，维护复杂，价格又不便宜，还是采用传统的避雷方法简单可靠，更加经济合算。
但必须保证各层楼面钢筋、金属管道与该层用作引下线的柱筋有可靠的连接，形成等电位层。
现代高层建筑都是采用钢筋混凝土剪力墙，与楼板的连接是十分可靠的。
关键是做好金属管线的接地。
现代高层建筑的防雷接地、电气设备的保护接地和工作接地，都是合在一起的，组成混合接地系统。
接地电阻按最小的要求而定，通常是在4欧以下。
利用建筑物的钢筋混凝土基础作接地板。
尽管基础钢筋等自然接地体已能满足接地电阻的要求，仍需要装设水平的人工接地体，将主要的建筑物基础连接成接地网，这对均衡电位，提高安全性都有好处。
9、电梯电梯按使用功能分，有高级客梯、普通客梯、观景梯、服务梯、消防梯、货梯、自动扶梯等许多种；按速度又分为低速梯、快速梯、高速梯和超高速梯等；按电流分则有交流和直流两大类。
设计人员的任务是要确定电梯台数和决定电梯功能。
电梯的配置和造型，不是电气设计人员单方面所能决定的，必须与总建筑师或总体交通设计人员共同研究才能确定。
现代高层建筑的电梯，为了提高输送能力和缩短候梯时问，一般都采用高速或超高速电梯，分组实行电脑群控。
为提高运行的稳定性和舒适感，客梯都是选用直流电动机驱动。
10、经营管理电脑系统现代高层旅游建筑的业务管理电脑，主要是数据处理和文字处理的应用。
旅馆经营管理系统一般划分为前台管理和后台管理两大部分。
前台管理主要是负责接待、登记、订房、预约、查询、定票及房间状态的显示；后台管理主要负责晚问经济核算，编制各种统计报表，进行成本分析，使经济核算和财务会计工作自动化。
而经营管理电脑系统的设计，主要是解决电脑的选型，以及终端机的配置和管线布置问题。
11、设备自动化监控电脑系统设备自动化监控电脑系统，能使所有设备在最佳状态下运行，迅速发现故障，达到减少人力，节约能源，提高经济效益的目的。
现代化旅游旅馆的设备管理电脑，可以对整座大楼的空调、供热、供排水、变配电、照明、电梯、消防、闭路电视、通信、防盗、巡更等进行全面监控。
12、通信国外现代高层建筑的通信设施，包括普通电话连络、业务对话、国内外长途自动拔号，和附加的服务功能，电传等，可以进行国际通信联络。
13、广播音响系统高层旅游建筑的广播音响设计包括公众广播、客房音响、高级宴会厅的独立音响、舞厅音响等。
公众音响平时播放背景音乐，发生火灾时，则兼作事故广播之用。
客房音响的设置目的，是向客人提供高级的音乐享受，建立舒适的休息环境。
高级宴会厅一般都是多功能的，必须设置专用的音响室，配备一套高级组合音响设备，以适应各种宴会、记者招待会、演唱会、国际会议、时装表演等不同的使用要求。
餐厅、多功能厅、酒吧间等，为满足有可能举办各种晚会的要求，可配备移动式音响设备。
舞厅的音响是独立的系统。
有的豪华饭店还设置有音乐喷泉。
14、共用天线电视接收系统高层建筑一般都装有共用电视天线接收系统（简称CA丁V系统或安装卫星通信电视接收系统）。
共用电视天线接收系统是一个有线分配网络，除收看电视台的电视节目以外，还可以在它的前端配合一定的设备，如：摄像机、录像机、调制器及其他附属设备等，根据用户的需要自己可以随意制作电视节日。
向大楼用户播放内部节目，所以又称之为“闭路电视系统”。
现代旅游饭店都装设有闭路电视系统。
每个客房都设有彩色电视机，电视机的电源开关装在床头控制柜的集控板上。
15、消防自动报警和自动灭火系统现代高层建筑的火灾自动报警灭火系统，包括：火灾探测器、分区消防报警控制器、消防中心和气体自动喷射灭火及自动洒水灭火系统等四个部分，实现报警灭火自动化。
探测器探测到火灾信号后转换成电信号，进入分区报警器和消防中心，发出声光报警信号。
消防中心负责整座大楼火灾的监控和消防指挥。
一些高档旅馆的消防系统设计，是与设备监控电脑系统相连接的、借助—f。
设备监控电脑，实现消防监控自动化。
关于高层建筑中消防用电的设计问题，涉及到其他许多学科，而且规模越大，功能越多，控制内容越广泛，设计内容也就越复杂，消防用电设备有如下诸多方面：（1）报警方面：火灾自动报警系统、火灾紧急广播、警铃、井笛、火警电话。
（2）自动灭火方面：喷水系统、干粉灭火系统（1211、1301）。
（3）手动灭火方面：室内消火栓系统。
（4）防、排烟方面：正压送风系统，负压排烟系统，排烟口的排烟阀，正压送风口的送烟阀，切断空调器电源防火调节阀系统。
（5）通讯设备：一般程控电话、对讲电话、火警专用电话。
（6）避难方面：包括应急照明、诱导灯、太平门、楼梯间等出入口的显示标志灯、疏散用电梯、防火卷帘门等。
（7）相关设备：消火栓泵、喷淋泵、汽压罐、消防电梯、双电源互投等。
关于消防用电设备的供电电源，要求在火灾时，能保持继续供电。
在设计过程中，必须注意以下几点：①供电电源可靠：在电源供给上，一般都是采用双电源一用一备，以放射式、末端自动互投方式向消防设备供电。
高层若为一类建筑，则消防供电电源必须严格按一级负荷供电；若为二类建筑，也不应采用低于二级负荷供电。
②备用电源：可采用自备发电机组，照明电讯方面还可采用蓄电池来解决，但必须处于常年战备状态，与主电源切换时间不应超过15S，备用电源的设计容量，应根据消防工艺来决定，满足消防需要。
②消防用电配线：应采用阻燃或防火导线，至少应采用铜芯耐热绝缘线穿钢管或难燃管在砼层内敷设，其讯号和控制管线不宜与强电管线共用竖井，以免火灾发生以后，其配电线路管热损伤，造成停电，使消防设备控制、运转不灵，引起不应有的事故。
在消防用电设计中，有一个重要问题，就是消防控制中心的设置。
在消防中心内设置火灾自动报警装置及消防联动控制装置，且有反应被保护对象的模拟图，当火灾时，及时了解火情及其扑救情况。
在消防中心，它可以让所有电梯迫降到一层，切断灾区电源，联动及显示消防水泵和防、排烟风机的启、停及运行状态，开通火警广播，且与消防救火队联系救火，显示各消防设备的运行情况并打印、记忆。
一般消防中心设置在一层的居多。
二、高层建筑电气设计中应注意的几个问题（1）高层建筑由于照明及空调负荷多，电梯等运输设备多，给排水设备多，所以用电量特别大，且供电的可靠性要求很高。
（2）在高层建筑中，照明与动力基本上不共用干线。
动力负荷多采用放射式供电，照明负荷则多采用母线槽配电，与动力分开。
（3）由于在结构上多数采用大柱距，形成大空间，使墙面安装的设备增多，必然使地面管道增多。
（4）由于建筑构件的预制装配化及干法施工；缩短了施工周期，而且顶棚一般采用标准化、系统化的吊顶。
