建筑电气设计基础知识 PPT

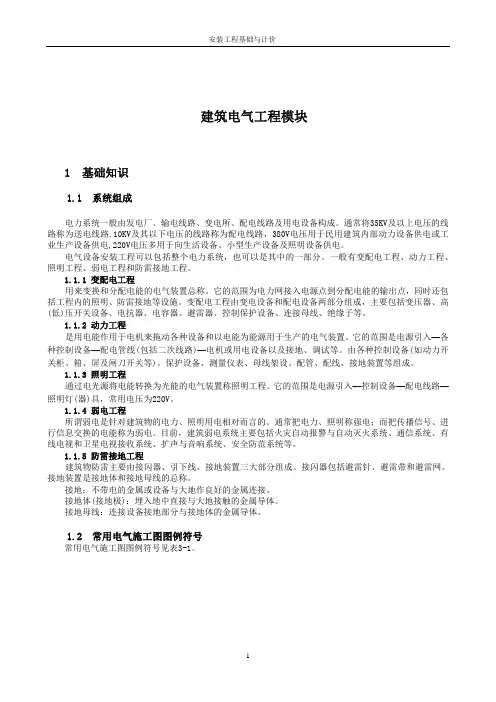

建筑电气工程模块1 基础知识1.1 系统组成电力系统一般由发电厂、输电线路、变电所、配电线路及用电设备构成。

通常将35KV及以上电压的线路称为送电线路,10KV及其以下电压的线路称为配电线路，380V电压用于民用建筑内部动力设备供电或工业生产设备供电,220V电压多用于向生活设备、小型生产设备及照明设备供电。

电气设备安装工程可以包括整个电力系统，也可以是其中的一部分。

一般有变配电工程、动力工程、照明工程、弱电工程和防雷接地工程。

1.1.1 变配电工程用来变换和分配电能的电气装置总称。

它的范围为电力网接入电源点到分配电能的输出点，同时还包括工程内的照明、防雷接地等设施。

变配电工程由变电设备和配电设备两部分组成，主要包括变压器、高(低)压开关设备、电抗器、电容器、避雷器、控制保护设备、连接母线、绝缘子等。

1.1.2 动力工程是用电能作用于电机来拖动各种设备和以电能为能源用于生产的电气装置。

它的范围是电源引入—各种控制设备—配电管线(包括二次线路)—电机或用电设备以及接地、调试等。

由各种控制设备(如动力开关柜、箱、屏及闸刀开关等)、保护设备、测量仪表、母线架设、配管、配线、接地装置等组成。

1.1.3 照明工程通过电光源将电能转换为光能的电气装置称照明工程。

它的范围是电源引入—控制设备—配电线路—照明灯(器)具，常用电压为220V。

1.1.4 弱电工程所谓弱电是针对建筑物的电力、照明用电相对而言的。

通常把电力、照明称强电；而把传播信号、进行信息交换的电能称为弱电。

目前，建筑弱电系统主要包括火灾自动报警与自动灭火系统、通信系统、有线电视和卫星电视接收系统、扩声与音响系统、安全防范系统等。

1.1.5 防雷接地工程建筑物防雷主要由接闪器、引下线、接地装置三大部分组成。

接闪器包括避雷针、避雷带和避雷网。

接地装置是接地体和接地母线的总称。

接地：不带电的金属或设备与大地作良好的金属连接。

接地体(接地极)：埋入地中直接与大地接触的金属导体。
