氧化钛纳米管阵列

TOF-SIMS是一种表面分析的有效手段，可以检测表面极微量成分
计算平带电势的方法
计算光转换效率的方法
Nageh K. Allam, Faisal Alamgir, Mostafa A. El-Sayed
ACS Nano 2010(4)
10 V
20 V
15 V
20 V
30 V
40 V
甲酰胺溶液
水溶液
7 h
20 h
0.2 M NH4F + 0.1 M H3PO4
Ti4+
Nb5+
Zr4+
M KOH solution under UV (320~400 nm, 100 mW/cm2)
TOF-SIMS是通过用一次离子激发样品表面，打出极其微量的二次离子，根质量的极高分辨率的测量技术
0.01 at%
0.05 at%
0.1 at%
0.2 at%
0.5 at%
1.2 at%
0.25% 0.95% AM 1.5 solar simulator 0.05 at% Ru-alloy layers at 500 mV applied bias
why
tube length can be used to explain the different photoconversion efficiency of the 4 μ m and 7 μ m long nanotube
TiO2 nanotube (7μ m ): 9.7 % Ti-Nb-Zr-O nanotube (7 μ m ): 11.4 % Ti-Nb-Zr-O nanotube (4 μ m ): 6.9 %
maximizing the surface area using charge transfer catalysts

超临界条件下TiO2纳米管的制备与干燥课件

实验注意事项
实验过程中需要注意安全问题，如穿戴防护服和手套，避免直接接触化学试剂等；同时，需要严格控制实验条件，确保实验结果的准确性和可重复性。
04
干燥技术基础
干燥技术的分类与原理
按原理分类
物理干燥和化学干燥。物理干燥是利用物理方法（如蒸发、升华、冷凝等）去除物料中的水分；化学干燥是利用化学反应来去除物料中的水分。
法等。
下制备TiO2纳米管具有操作简单、条件温和、产物形貌和成分可控等优点。同时，该方法避免了传统方法中需要使用大量有机溶剂或高温处理等不利因素。
应用前景
超临界条件下制备的TiO2纳米管在光催化、电学、传感器等领域具有广泛的应用前景。该方法有望为大规模制备高质量TiO2纳米管提供新的途径，促进其在相关领域的发展。
需要深入研究超临界条件下制备与干燥TiO2纳米管的机理
目前对超临界条件下制备与干燥TiO2纳米管的机理认识尚不深入，未来应加强对其反应机制、形成过程和演化规律的深入研究。
需要开发更为高效、环保的超临界条件下制备与干燥TiO…
目前制备方法仍存在效率不高、能耗较大等问题，未来应加强新方法、新技术的研发和应用，推动超临界条件下制备与干燥技术的发展。
成分分析
通过X射线衍射（XRD）和能谱分析（EDS）对制备的TiO2纳米管进行成分分析，结果表明制备的TiO2纳米管具有较高的纯度。
干燥后TiO2纳米管性能分析
热稳定性
通过热重分析（TGA）和差热分析（DSC）对干燥后的TiO2纳米管进行热稳定性分析，结果表明其在高温下表现出良好的热稳定性。
光催化性能
超临界条件下TiO2纳米管的制备与干燥课件
目录
• 引言 • 超临界条件基础 • TiO2纳米管制备方法 • 干燥技术基础 • 结果与讨论 • 结论与展望

氧化钛纳米管阵列阳极氧化法的制备及形成机理研究

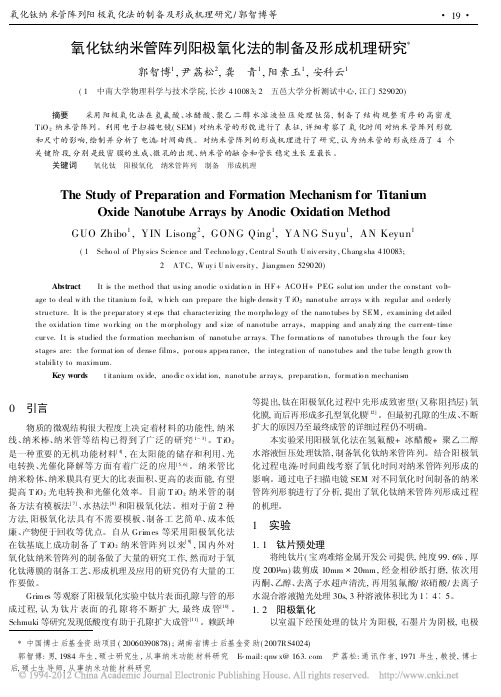

氧化钛纳米管阵列阳极氧化法的制备及形成机理研究*郭智博1,尹荔松2,龚青1,阳素玉1,安科云1(1 中南大学物理科学与技术学院,长沙410083;2 五邑大学分析测试中心,江门529020)摘要采用阳极氧化法在氢氟酸、冰醋酸、聚乙二醇水溶液恒压处理钛箔,制备了结构规整有序的高密度T iO 2纳米管阵列。

利用电子扫描电镜(SEM )对纳米管的形貌进行了表征,详细考察了氧化时间对纳米管阵列形貌和尺寸的影响,绘制并分析了电流-时间曲线。

对纳米管阵列的形成机理进行了研究,认为纳米管的形成经历了4个关键阶段,分别是致密膜的生成、微孔的出现、纳米管的融合和管长稳定生长至最长。

关键词氧化钛阳极氧化纳米管阵列制备形成机理The Study of Preparation and Formation Mechanism for Titaniu mOxide Nanotube Arrays by Anodic Oxidation MethodGUO Zhibo 1,YIN Lisong 2,GONG Qing 1,YA NG Suyu 1,AN Keyun 1(1 Scho ol of P hy sics Science and T echno lo gy ,Centr al So uth U niv ersity ,Chang sha 410083;2 A T C,W uy i U niv ersity ,Jiangmen 529020)Abstract It is the method that using anodic o xidatio n in HF +ACO H+P EG solut ion under the co nstant vo lt -age to deal w ith the titanium fo il,w hich can prepare the high -densit y T iO 2nanotube arr ays w ith regular and o rder ly structure.It is the pr epar ator y st eps that character izing the mo rpho lo gy o f the nano tubes by SEM ,ex amining det ailed the ox idatio n time wo rking on t he mor pholog y and size of nanotube arr ays,mapping and analy zing the curr ent -time cur ve.I t is studied the fo rmation mechanism of nanotube ar ray s.T he fo rmatio ns of nanotubes thro ug h the four key stages are:the format ion of dense films,por ous appea rance,the integ ration of nano tubes and the tube length g row th stability to maximum.Key words t itanium ox ide,ano dic o x idat ion,nanotube ar ray s,preparatio n,for matio n mechanism*中国博士后基金资助项目(20060390878);湖南省博士后基金资助(2007R S4024)郭智博:男,1984年生,硕士研究生,从事纳米功能材料研究 E -mail:qnw x@ 尹荔松:通讯作者,1971年生,教授,博士后,硕士生导师,从事纳米功能材料研究0 引言物质的微观结构很大程度上决定着材料的功能性,纳米线、纳米棒、纳米管等结构已得到了广泛的研究[1-3]。

阳极氧化法制备TiO_2纳米管阵列膜及其应用

+ 液弱，可使 H 对 TiO 2 纳米管的刻蚀速率降低，保证
，在国际上
。
阳极氧化法制备 TiO 2 纳米管阵列一般采用两电极体系，阳极为钛箔板，阴极为铂电极或石墨电极，电解液采用含氟离子的水溶液或其他有机溶剂（图 1 ）。当在两极施加一定电压时，钛箔板被氧化形成管状无定形 TiO 2 阵列膜，经不同温度热处理后即可得到不同晶型的 TiO 2 纳米管阵列膜。此种方法制备的 TiO 2 纳米管与基底垂直取向，管径、管长度以及壁厚均匀可控，与钛基底结合牢固，不易脱落。由于该材料为高度有序的纳米管阵列结构，具
Contents
1 2 2. 1 2. 2 2. 3 2. 4 2. 5 Introduction Fabricating of TiO 2 nanotube arrays by anodization The effect of electrolyte The effect of anodic materials The effect of anodization conditions Preparation with controllable manner Crystallization
demonstrated potential applications in many fields. As a new kind of structured and functional nanomaterial ，it has attracted more and more attentions. Here ，we review the fabrication， properties，and applications of highly ordered TiO2 nanotube arrays made by anodic oxidation of titanium. Especially ，we discuss in detail the synthesis of TiO2 nanotubes （ NTs） with tunable morphologies by adjusting the reaction conditions during anodization to balance electrochemical reaction and chemical etching. Finally ，the perspective on the future development is tentatively discussed. Key words TiO 2 nanotubes ； anodization ； ordered structures ； solar cells 3 3. 1 3. 2 3. 3 3. 4 3. 5 3. 6 4 Applications of TiO 2 nanotube arrays Organic-inorganic solar cells Catalysis and hydrogen production from water Sensors Biomaterials Electrochemical deposition Others Conclusion

TiO2纳米管阵列膜

TiO2纳米管阵列膜的制备及应用摘要：近十几年来，TIO2纳米管阵列膜作为一种新型的纳米Tio2材料，由于具有独特的、高度有序的阵列结构和良好的力学性能、化学稳定性以及抗腐蚀性能，引起了人们的极大关注，人们已经通过不同方法制备出氧化钛纳米管和纳米管阵列膜；在这些制备方法中，通过阳极氧化制备的高度有序TiO2纳米管阵列结构展示出优异的物理化学特性。

Ti02薄膜的制备技术繁多，常见的方法主要有溶胶一凝胶法（Sol-Gel）、化学气相沉积法(CVD)、物理气相沉积法(PVD)、液相沉积法(LPD)、电化学阳极氧化法及涂覆法等。

采用电化学阳极氧化法制备的TIO:纳米管阵列膜纳米管分布均匀，以非常整齐的阵列形式排列，纳米管直接与Ti导电基底相连，结合牢固;该材料具有极高的有序结构和很高的量子效应，为Tio:纳米半导体的研究开辟了广阔的领域，具有更加广泛的应用前景。

、TIO:纳米管阵列膜的制备装置图1阳极氧化装置示意图Ti0:纳米管阵列薄膜的制备在自制的二电极反应装置中进行，如图1所示。

金属钛片作为阳极，铂电极作为阴极，两电极保持一定间距，含氟溶液作为电解液，阳极氧化电源为直流稳压稳流电源。

阴极和阳极固定在绝缘板上，并与导线相连起导电的作用。

Tio:纳米管阵列膜的制备体系(l)氢氟酸体系[6, 18, 46, 48-53]该体系以低浓度的氢氟酸为主要电解质成分，通过适当地调整阳极氧化电压、电解液温度和氧化时间可获得不同形貌的Ti0:纳米管阵列膜。

其工艺条件决定了Ti0:纳米管阵列膜的形貌特征。

在酸性体系中，由于化学溶解速率较大，致使氧化物的溶解速率与Ti0:阻挡层的生成速率在短时间内达到平衡，因而，采用这一体系制备的Ti0:纳米管阵列膜在短时间内即可形成，但管长是有限的，只有400 nm .(2)氟化物体系[7, 8, 9, 54, 55]该体系以氟化物代替氢氟酸，在一定程度上可避免氢氟酸带来的危害。

常用的氟化物主要有NaF, NH4F等，将这些氟化物与其它盐类进行适当配比作为电解质溶液，在此基础上改变pH值、阳极氧化时间等工艺参数，可实现对TiO2纳米管阵列膜结构和尺寸的可控制备。

氧化钛纳米管阵列制备及形成机理

联系人 0 林昌健 % 64+7890 :;98<= >+?5 (@?5 :<A B(90 "C/242!D3#CC & 5
国家高技术研
（D#$ 项目）（2""$EE$"22$" ）（2"2F$"CC. !!$"4G!#""2 ）究发展规划及国家自然科学基金资助
万方;’() *+&,-! "#$! % ./0, 1/$2/3 4/35$6 & ’ %&&’
图D )-.# D
在 "# $% & ! ’ () 溶液中 D" E 电压阳极氧化不同时间的 @-FD 膜层 *+, 形貌 *+, /0 1/2/34 5-567-38 /9-:; 0-<84 67/:-=;: -7 "# $% & ! ’() 4/<35-/7 65 D" E 0/2 :-00;2;75 5-8;4
’()*(+,(-
物理化学学报 % !"#$ %"&’"( )"(*&+ & ,-.& /0123 450$63 7$83 . !""#$ !" % / & 0 !"#$ 1 !"##
!"#$

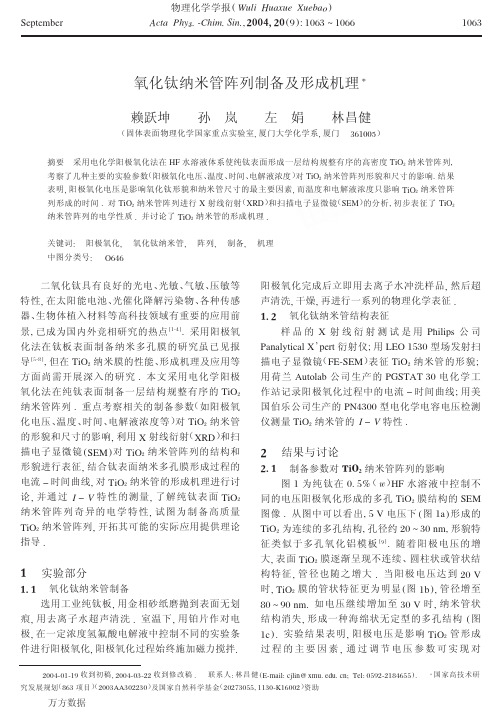

氧化钛纳米管阵列制备及形成机理!
