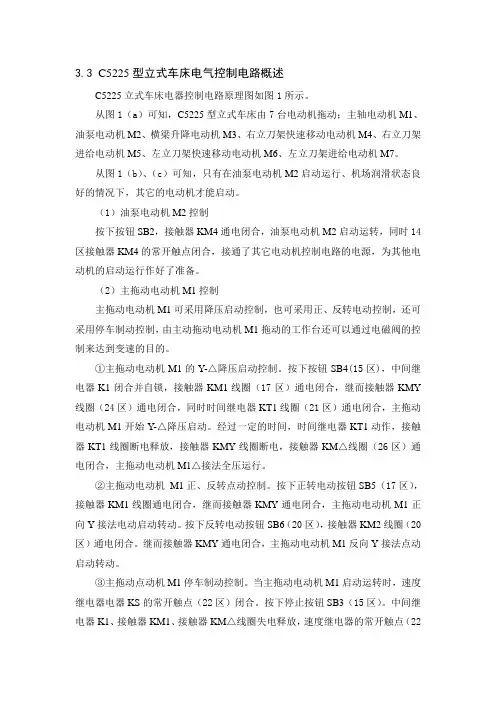

3.3 C5225型立式车床电气控制电路概述C5225立式车床电器控制电路原理图如图1所示。
从图1（a）可知，C5225型立式车床由7台电动机拖动；主轴电动机M1、油泵电动机M2、横梁升降电动机M3、右立刀架快速移动电动机M4、右立刀架进给电动机M5、左立刀架快速移动电动机M6、左立刀架进给电动机M7。
从图1（b）、（c）可知，只有在油泵电动机M2启动运行、机场润滑状态良好的情况下，其它的电动机才能启动。
（1）油泵电动机M2控制按下按钮SB2，接触器KM4通电闭合，油泵电动机M2启动运转，同时14区接触器KM4的常开触点闭合，接通了其它电动机控制电路的电源，为其他电动机的启动运行作好了准备。
（2）主拖动电动机M1控制主拖动电动机M1可采用降压启动控制，也可采用正、反转电动控制，还可采用停车制动控制，由主动拖动电动机M1拖动的工作台还可以通过电磁阀的控制来达到变速的目的。
①主拖动电动机M1的Y-△降压启动控制。
按下按钮SB4(15区)，中间继电器K1闭合并自锁，接触器KM1线圈（17区）通电闭合，继而接触器KMY 线圈（24区）通电闭合，同时时间继电器KT1线圈（21区）通电闭合，主拖动电动机M1开始Y-△降压启动。
经过一定的时间，时间继电器KT1动作，接触器KT1线圈断电释放，接触器KMY线圈断电，接触器KM△线圈（26区）通电闭合，主拖动电动机M1△接法全压运行。
②主拖动电动机M1正、反转点动控制。
按下正转电动按钮SB5（17区），接触器KM1线圈通电闭合，继而接触器KMY通电闭合，主拖动电动机M1正向Y接法电动启动转动。
按下反转电动按钮SB6（20区），接触器KM2线圈（20区）通电闭合。
继而接触器KMY通电闭合，主拖动电动机M1反向Y接法点动启动转动。
③主拖动点动机M1停车制动控制。
当主拖动电动机M1启动运转时，速度继电器电器KS的常开触点（22区）闭合。
按下停止按钮SB3（15区）。
中间继电器K1、接触器KM1、接触器KM△线圈失电释放，速度继电器的常开触点（22区）复位断开，主拖动电动机M1能耗制动。
