大型发电机励磁系统设计

大型汽轮发电机制造中的励磁方式选型摘要：励磁系统是近年来应用于大型发电机组的新型技术，并且励磁技术在方式上存在很多种类，其种类不同对于电力系统整个运行的稳定状况以及继电保护和发电机的轴系安全的影响也就不同，从而在经济上也会产生差别。

文章通过对不同的励磁系统进行比较，提出自并励式的励磁系统。

关键词：发电机；励磁系统；制造；选型同步发电机中的核心部位便是励磁系统，其性能对于发电机整体的运行特性会产生直接性的影响。

机械最重要的就是质量，尤其是大型机械，而机械整体质量的好坏就取决于各个零部件的质量好坏，其影响的是整个机组的经济性。

并且励磁系统通过对于发电机的影响从而影响整个电力系统。

自并励式的励磁系统在国外已经早在上世纪就开始普遍的被应用于大型的发电机组，其自身所具有的高速的影响速度以及较短的发电机轴和较为经济适用的特点，是成为其被广泛推广的重要原因。

但是我国由于整个电网的建设都相对落后，因此使用自并励式的励磁系统容易造成设备故障，比如有可能引发发电机的出口处的三相短路等，从而威胁系统，故而很少对其进行应用。

随着我国在电力方面的投入加大，城乡建设进程不断的推进。

电网在容量上也随之不断的发展扩大，励磁系统开始广泛的在国内的一些大型的发电机设备中采用，并展现出应有的优越性。

本文就是通过对多种历次方式进行相互的比较以及分析，希望可以通过比较对自并励式的励磁系统进行推广。

1 励磁系统种类以下就目前所使用的600mw以及600mw以上的大型机组中所使用到的励磁系统做出简要的分析。

目前应用比较多的几种有：无刷式的励磁系统、自并励式的励磁系统以及p棒式的励磁系统。

1.1 无刷式的励磁系统。

无刷式的励磁系统主要的组成部件包括了交流励磁机，并且带有旋转整流，包括了用磁副励磁机还有自动的电压调节装置等。

国际上很多大型的品牌汽轮发电机都采用了这种无刷式的励磁系统。

诸如：西门子、三菱、阿尔斯通和西屋等知名品牌，并且这些公司往往不是只是用一种励磁方式而是多种同时采用。

发电机励磁系统及设备描述1.1.总的介绍我厂的励磁系统采用机端自并励静止励磁系统（全套进口瑞士ABB公司原装产品）。

主要由励磁功率放大单元和励磁调节器（AVR）两大部分组成。

1.2.系统及设备描述1.2.1励磁系统指标当发电机的励磁电压和电流不超过其额定励磁电流和电压的1.1倍时，励磁系统保证连续运行。

励磁系统具有短时过载能力，励磁系统的短时过负荷能力大于发电机转子绕组的短时过负荷能力。

励磁系统强励倍数不小于2（静止励磁系统即使定子电压降到80%额定值时），允许强励时间为20秒。

励磁系统具备高起始响应特性，在 0.05秒内励磁电压增长值达到顶值电压和额定电压差值的95%。

励磁系统响应比即电压上升速度，不低于3.58倍/秒。

励磁系统稳态增益保证发电机电压静差率达到±1%。

励磁系统动态增益保证发电机电压突降15％－20％时可控桥开放至允许最大值。

自动励磁调节器的调压范围，发电机空载时能在20-110%额定电压范围内稳定平滑调节，整定电压的分辨率不大于额定电压的0.2%。

发电机空载时手动调压范围为10%-130%UN。

如果励磁电源采用6300V的厂用电时，属他励方式，手动调节的范围可以从0%－130%，可满足发电机零起升压试验的要求。

电压频率特性，当发电机空载频率变化±1%，采用可控硅调节器时，其端电压变化不大于0.25%额定值。

在发电机空载运行状态下，自动励磁调节器调压速度，可整定,出厂设置不大于1%额定电压/每秒；不小于0.3%额定电压/每秒。

发电机转子回路装设有过电压保护，其动作电压的分散性不大于±10%，励磁装置的硅元件或可控硅元件以及其他设备能承受直流侧短路故障、发电机滑极、异步运行等工况而不损坏。

因励磁系统故障引起的发电机强迫停运率不大于0.25次/年。

励磁系统强行切除率不大于0.1％。

自动电压调节器（包括PSS）应保证投入率不低于99.9％。

励磁系统能满足汽轮发电机短路、空载试验时125%额定机端电压的要求。

励磁系统一.励磁系统的任务在发电机正常运行或事故情况下，励磁系统都起着十分重要的作用。

性能优良的励磁系统不仅能保证发电机的安全运行，提供合格的电能，而且还能有效地提高发电机及其相联的电力系统的技术经济指标。

根据系统运行方面的要求。

励磁系统应承担下述任务。

1.在正常运行状况下，供给发电机励磁电流，并根据发电机所带负荷的情况，相应地调整发电机励磁电流，以维持发电机机端电压水平在给定水平上。

2.使并列运行的各机组所带的无功功率得到稳定而合理的分配3.增加并入电网运行的发电机的阻尼转矩，以提高电力系统的动态稳定性及输电线路的有功功率的传输能力。

4.在电力系统发生短路故障造成发电机机端电压严重下降时，强行励磁，将励磁电压迅速增升到足够的顶值，以提高电力系统的暂态稳定性。

5.在发电机突然解列，甩负荷时，强行励磁，将励磁电流迅速降到安全数值，以防止发电机电压过分升高。

6.在发电机内部发生故障时，快速灭磁，将励磁电流迅速减到零值，以减小故障损坏程度。

7.在不同的运行工况下，根据要求对发电机实行过励限制和欠励磁限制，以确保发电机的安全稳定运行二兆光励磁系统从发电机出口经励磁变压器供给静止整流装置，励磁自动调节器自动地改变交流励磁机励磁回路的可控整流装置的控制角，以改变交流励磁机的磁场电流，这样就改变了交流励磁机的输出电压，从而调节了主机的励磁。

自并励励磁方式静止原供电的励磁方式的特点：①取消了同轴励磁机，转子的长度可缩短，可节省投资。

②结构简单，维护方便，调节速度快。

③由于转轴缩短，机组振动特性好，安全性好。

④当机端或近处短路，特别是三相短路时，励磁电源电压将降低，甚至消失，因而影响强励效果。

⑤在机端发生短路故障励磁电源消失的情况下将影响后备保护的可靠动作，因而对动作时间超过0.5S的保护应采取补投措施。

主要设备：1.励磁变：励磁变的电源取至发电机出口，因此当发电机没有电压时励磁变也没有电压，所以该励磁系统应设起励装置，为发电机启动时用来建立初期电压，当发电机建立起起励电压后，即可通过励磁变调节发电机的电压。

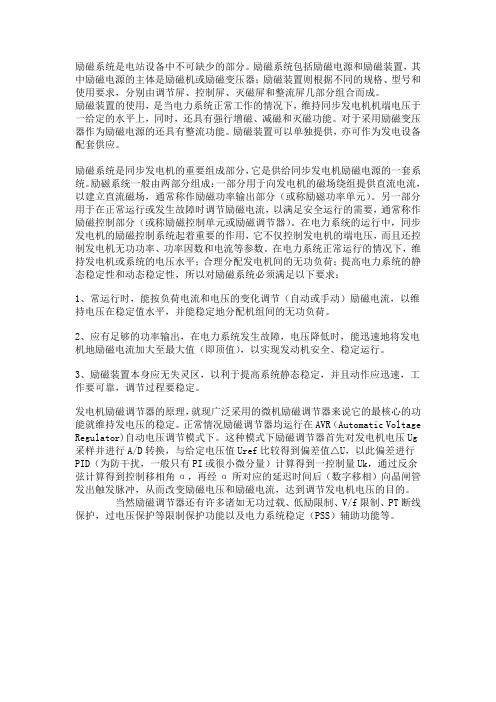

励磁系统是电站设备中不可缺少的部分。

励磁系统包括励磁电源和励磁装置，其中励磁电源的主体是励磁机或励磁变压器；励磁装置则根据不同的规格、型号和使用要求，分别由调节屏、控制屏、灭磁屏和整流屏几部分组合而成。

励磁装置的使用，是当电力系统正常工作的情况下，维持同步发电机机端电压于一给定的水平上，同时，还具有强行增磁、减磁和灭磁功能。

对于采用励磁变压器作为励磁电源的还具有整流功能。

励磁装置可以单独提供，亦可作为发电设备配套供应。

励磁系统是同步发电机的重要组成部分，它是供给同步发电机励磁电源的一套系统。

励磁系统一般由两部分组成：一部分用于向发电机的磁场绕组提供直流电流，以建立直流磁场，通常称作励磁功率输出部分（或称励磁功率单元）。

另一部分用于在正常运行或发生故障时调节励磁电流，以满足安全运行的需要，通常称作励磁控制部分（或称励磁控制单元或励磁调节器）。

在电力系统的运行中，同步发电机的励磁控制系统起着重要的作用，它不仅控制发电机的端电压，而且还控制发电机无功功率、功率因数和电流等参数。

在电力系统正常运行的情况下，维持发电机或系统的电压水平；合理分配发电机间的无功负荷；提高电力系统的静态稳定性和动态稳定性，所以对励磁系统必须满足以下要求：1、常运行时，能按负荷电流和电压的变化调节（自动或手动）励磁电流，以维持电压在稳定值水平，并能稳定地分配机组间的无功负荷。

2、应有足够的功率输出，在电力系统发生故障，电压降低时，能迅速地将发电机地励磁电流加大至最大值（即顶值），以实现发动机安全、稳定运行。

3、励磁装置本身应无失灵区，以利于提高系统静态稳定，并且动作应迅速，工作要可靠，调节过程要稳定。

发电机励磁调节器的原理，就现广泛采用的微机励磁调节器来说它的最核心的功能就维持发电压的稳定。

正常情况励磁调节器均运行在AVR（Automatic Voltage Regulator)自动电压调节模式下。

这种模式下励磁调节器首先对发电机电压Ug 采样并进行A/D转换，与给定电压值Uref比较得到偏差值△U，以此偏差进行PID（为防干扰，一般只有PI或很小微分量）计算得到一控制量Uk，通过反余弦计算得到控制移相角α，再经α所对应的延迟时间后（数字移相）向晶闸管发出触发脉冲，从而改变励磁电压和励磁电流，达到调节发电机电压的目的。

发电机静态励磁系统发电机静态励磁系统（参考EXC —9000 型）发电机励磁系统的主要任务是向发电机的励磁绕组提供一个可调的直流电流，以满足发电机正常运行的需要。

无论在稳定运行或暂态过程中，同步发电机运行状态在很大程度上与励磁有关。

对发电机的励磁进行的调节和控制，不仅可以保证发电机运行的可靠性和稳定性，而且可以提高发电机及其电力系统的技术经济指标。

WX21Z —085LLT 150MW 发电机采用的是静态励磁方式，也称为机端自并励励磁系统，指的是发电机出口处装设有一台降压的励磁变压器通过晶闸管向发电机提供受控的励磁电流，其显著特点是整个励磁装置中没有旋转的励磁机部分，电源来自静止的变压器所以又称为静态励磁系统。

这种系统没有转动部分，励磁系统接线相对简单，维护简单，造价低，而且是一种高起始响应系统。

但这种系统也有缺点，当发生发电机机端短路时，励磁电压会严重下降，以至完全消失。

实际证明，在短路开始的0.5S 内，静态励磁与它励方式的励磁能力是很接近的，只是在短路0.5S 以后才明显下降。

因此，只要发变组装设了动作时间小于0.5S 的快速保护，就能满足静态励磁系统的要求。

自动励磁调节器概述自动励磁调节器是发电机励磁控制系统中的控制设备，其基本任务是检测和综合励磁控制系统运行状态的信息，即发电机的端电压、静子电流、转子电流、有功功率、无功功率、发电机频率等，并产生相应的控制信号，控制励磁功率单元的输出，以达到自动调节励磁、满足发电机及系统安全稳定运行的需要。

自动励磁系统主要作用分析1、控制发电机机端电压在系统正常运行条件下，励磁调节系统供给同步发电机所需要的励磁功率，根据不同的负荷情况，自动调节励磁电流，以维持机端或系统某点电压在给定水平上。

根据发电机的外特性曲线可知，造成发电机空载电势与端电压差值的主要原因是负荷电流中无功电流的大小，如果发电机的励磁电流保持不变时，当负荷的无功电流越大时，端电压降低也越严重，发电机的外特性曲线就是保持发电机转速不变，发电机的负载和负载功率因数为常数的情况下，发电机端电压随负载变化的曲线。

发电机励磁系统建模及参数测试现场试验方案一、引言发电机励磁系统是发电机的重要组成部分，负责提供稳定的励磁电流，以产生磁场来激发旋转母线产生电能。

励磁系统的建模及参数测试是确保发电机正常运行和电能输出的重要环节。

本试验方案旨在介绍发电机励磁系统建模及参数测试的具体步骤和方法，以保证测试过程准确、可靠。

二、试验目的1.建立发电机励磁系统的电路模型，以研究和优化发电机励磁控制策略；2.获取发电机励磁系统的相关参数，包括励磁电感、励磁电阻、励磁时间常数等，以指导实际运行和维护。

三、试验步骤1.参数检查与准备工作（1）检查发电机励磁系统的相关设备，包括励磁电源、励磁控制器等，确保其正常工作；（2）准备励磁电源的额定电压及额定电流；（3）进一步了解发电机的额定容量、充电时间等相关参数。

2.励磁系统建模试验（1）根据发电机励磁系统的具体结构和控制方式，建立励磁系统的电路模型；（2）根据建模结果，优化励磁系统的控制策略，如PID控制、模糊控制等。

3.励磁系统参数测试（1）将励磁电源的电压调整至额定电压，并将电流调整至0；（2）开始记录励磁电流、时间，并持续一段时间，以计算励磁系统的励磁时间常数；（3）在给定一定励磁电流的情况下，记录励磁电源的输出电压，以计算励磁系统的励磁电阻；（4）通过改变励磁电源的输出电流，记录励磁电流和励磁电压的关系，从而计算励磁系统的电感值。

四、试验数据处理与结果分析根据试验记录的数据，进行如下数据处理与结果分析：1.使用最小二乘法拟合得到励磁时间常数；2.根据励磁时间常数计算发电机启动所需的总时间；3.根据励磁电流和励磁电压的关系确定励磁系统的电感值；4.根据励磁电流和励磁电阻的关系确定励磁系统的励磁电阻。

五、试验安全措施1.在试验过程中，严格遵守相关电气安全操作规程，确保人员安全；2.在试验现场设置明显的安全警示标志，并保证试验区域的安全通道畅通；3.使用严密可靠的电气隔离装置，以防止电击事故的发生。

发电部培训专题（发电机的励磁系统）（因为目前我公司的励磁系统的资料还没有到，该培训资料还是不全面的，其间还有许多不足之处希望大家批评指正）我厂励磁系统采用的是机端自并励静止励磁系统，全套引入ABB公司型号为UNITROL5000励磁系统。

发电机励磁系统能够满足不超过额定励磁电压和额定励磁电流倍情况下的连续运行。

励磁系统具有短时间过负荷能力，励磁强励倍数为2倍，允许强励时间为20秒，励磁系统强励动作值为倍的机端电压值。

我厂励磁系统可控硅整流器设置有备用容量，功率整流装置并联支路为5路。

当一路退出运行后还可以满足强励及额定励磁电压和额定励磁电流倍情况下的连续运行工况；当两路退出运行时还可以满足额定励磁电压和额定励磁电流倍情况下的连续运行工况，但闭锁强励功能。

5路整流装置均设有均流装置，均流系数不低于95%。

整流柜冷却风机有100%的额定容量，其通风装置有两路电源供电并可以自动进行切换。

任意一台整流柜或风机有故障时，都会发生报警。

每一路整流装置都设有快速熔断器保护。

我厂励磁系统主要包括：励磁变、励磁调节器、可控硅整流器、起励和灭磁单元几个部分。

如图所示：我厂励磁变采用三相油浸式变压器，其容量为7500KV A，变比为，接线形式为△/Y5形式，高压侧每相有3组CT ，其中两组分别提供给发变组保护A、C柜，另一组为测量用。

低压侧设有三组CT其中两组分别提供给发变组保护A、C柜，另一组为备用。

高压侧绝缘等级是按照35KV设计的，它设有静态屏蔽装置。

我厂励磁调节器采用的是数字微机型，具有微调节和提高暂态稳定的特性。

励磁调节器设有过励限制、过励保护、低励限制、电力系统稳定器、过激磁限制、过激磁保护、转子过电压和PT断线保护单元。

自动调节器有两个完全相同而且独立的通道，每个通道设有独立的CT、PT稳压电源元件。

两个通道可实现自动跟踪和无扰动切换。

单通道可以完全满足发电机各种工况运行。

自动调节器具备以下4种运行方式：机端恒压运行方式、恒励磁电流运行方式、恒无功功率运行方式、恒功率因数运行方式。
