初中力学作图知识点总结一、作图的意义和作图步骤1. 作图的意义作图是物理学中非常重要的一种学习方法，通过作图可以直观地展现物理问题，便于分析和解决。

作图不仅可以帮助学生理解和记忆物理知识，还可以培养学生观察、分析、思考和解决问题的能力。

2. 作图的步骤作图的基本步骤包括：确定坐标系、选择比例尺、标出坐标轴、画出图形等。

在作图过程中，要注意精确度和标注清楚。

二、力的图示1. 力的图示方法力的图示方法有箭头表示法、平行四边形法和三边法等。

箭头表示法是最常用的方法，力的方向用箭头表示，箭头的长度表示力的大小。

2. 力的合成和分解如果有多个力共同作用于一个物体，可以用力的合成和分解的方法将它们合并或分解成一个力。

力的合成和分解是力的矢量性质的重要体现。

三、加速度、速度和距离的图示1. 加速度的图示加速度是速度随时间变化率，可以用加速度-时间图表示。

在加速度-时间图中，加速度可以用直线段或曲线段表示，直线段表示匀加速，曲线段表示非匀加速。

2. 速度的图示速度是位移随时间变化率，可以用速度-时间图表示。

在速度-时间图中，速度可以用直线段或曲线段表示，直线段表示匀速，曲线段表示非匀速。

3. 位移、速度、加速度之间的关系位移是速度随时间的累加，速度是加速度随时间的累加。

在加速度-时间图中，速度是加速度的曲线积分，位移是速度的曲线积分。

四、力的平衡1. 力的平衡条件在力的平衡条件下，物体所受合外力的合力为零。

可以用力的平衡图表示力的平衡条件。

2. 力的平衡实例通过力的平衡实例，可以学会如何绘制均衡图，并且了解力矩和平衡条件等知识。

五、牛顿运动定律的图示1. 牛顿第一定律的图示牛顿第一定律也称作惯性定律，描述了物体在无外力作用下保持匀速直线运动或静止状态。

可以用速度-时间图表示。

2. 牛顿第二定律的图示牛顿第二定律描述了物体的加速度与作用力成正比，与物体的质量成反比的关系。

可以用力-加速度图表示。

3. 牛顿第三定律的图示牛顿第三定律描述了物体之间的相互作用力是相等的、方向相反的。

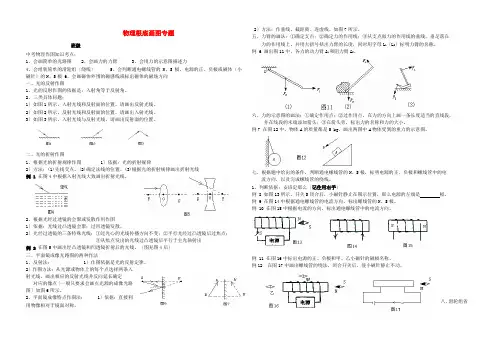

物理根底画图专题班级中考物理作图知识考点：1、会画简单的光路图2、会画力的力臂3、会用力的示意图描述力4、会组装简单的滑轮组〔绕线〕5、会判断通电螺线管的N、S极、电源的正、负极或磁体〔小磁针〕的N、S极6、会画磁体外围的磁感线或标出磁体的磁场方向一、光的反射作图1、光的反射作图的依据是：入射角等于反射角。

2、三类具体问题：1〕如图1所示，入射光线和反射面的位置，请画出反射光线。

2〕如图2所示，反射光线和反射面的位置，请画出入射光线。

3〕如图3所示，入射光线与反射光线，请画出反射面的位置。

二、光的折射作图1、根据光的折射规律作图 1〕依据：光的折射规律2〕方法：(1)先找交点。

(2)确定法线的位置。

(3)根据光的折射规律画出折射光线例 1在图4中根据入射光线大致画出折射光线。

2、根据光经过透镜的会聚或发散作用作图1〕依据：光线过凸透镜会聚；过凹透镜发散。

2〕光经过透镜的三条特殊光线：①过光心的光线传播方向不变；②平行光经过凸透镜后过焦点；③从焦点发出的光线过凸透镜后平行于主光轴射出例 2在图5中画出经凸透镜和凹透镜折射后的光线。

〔图见图4后〕三、平面镜成像光路图的两种作法1、反射法： 1〕作图依据是光的反射定律。

2〕作图方法：从光源或物体上的每个点选择两条入射光线，画出相应的反射光线并反向延长确定对应的像点〔一般只要求会画点光源的成像光路图〕如图6所示。

2、平面镜成像特点作图法： 1〕依据：直接利用物像相对于镜面对称。

2〕方法：作垂线、截距离、连虚线。

如图7所示。

五、力臂的画法：①确定支点；②确定力的作用线；③从支点做力的作用线的垂线，垂足落在力的作用线上，并用大括号括出力臂的长度，同时用字母L1〔L2〕标明力臂的名称。

例 6 画出图11中，各力的动力臂L1和阻力臂L2。

六、力的示意图的画法：①确定作用点；②过作用点，在力的方向上画一条长度适当的直线段，并在线段的末端添加箭头；③在箭头旁，标出力的名称和力的大小。

中考物理｜光学作图三大类型考点分析及答题技巧，备考的同学收藏光学作图作为初中物理作图的一大类型也是中考作图题或者是各大题型考察的必考项目之一。

作为单独考察时其所占的分值为五分。

只要掌握了作图的原理，那么这部分分值还是比较容易拿到的。

另外一类型的考察主要是在选择或填空题当中出现结合实际中的生活例子来进行考察。

这就要求同学们对光学部分各类型的作图有充分的了解，明白其作图过程当中的依据是什么？以及作图的细节都有哪些才能？真正的掌握拿下这部分分值。

唐老师之前就对光学的作图方法和考点进行了全面的解析以及讲解，这一讲主要是应粉丝们的要求，对光学常见的作图类型以及作图当中所需要掌握的必备技巧进行总结以便于大家在最后的总复习阶段能够得到充分的复习。

今天我们将光学的作图分为三大类型进行全面的解析，了解这三大类型作图时依据的原理以及作图的技巧都有哪些？在实际操作当中该如何得分！另外对于光学部分作图所需要掌握的必备技巧都有哪些？给同学们做最后的总结。

备考阶段的同学们可以收藏保存，结合实际的训练题型进行消化和巩固。

一、光的反射、折射作图光的反射折射作图主要根据的是光的反射原理和折射原理。

这其中涉及到的法线，反射角，入射角，折射角等。

都是在作图当中必须要标注清楚的。

而且光从介质进入另外一种介质时，其反射角，入射角和折射角都会发生不同程度的改变。

最常见的为空气进入水中时，及反射角和折射角的作图我们是最为熟悉的，但是从水进入空气时，其反射角和折射角的变化则略有不同，这就为我们学习和掌握其他戒指中光的传播作图打下了坚实的基础。

以下的四种题型是近几年中考物理作图题当中涉及到的比较常见的几种类型？其作图的方式以及细节都给大家标注清楚。

大家从题目和最后的作出结果当中进行比对，就能发现其中作图需要注意的细节。

二、平面镜作图平面镜的作图在近几年的烤肠方式当中主要偏向于两种类型。

第一种类型为通过平面镜画出物体的像。

第二种类型为光线在传播。

一、作受力分析示意图对物体进行受力分析时，要正确画出力的示意图。

可以采用“三定三标”的方法，具体步骤如下：1．先确定研究对象即受力物体受到哪些作用。

2．“三定”（1）定作用点：在受力物体上面出作用点，不能画在受力物体的外面，更不能画在施力物体上。

如果物体同时受到几个力作用时，就将重心作为这几个力的作用点。

（2）定方向：以作用点为起点，沿力的方向画线段。

注意题中关于方向的关键词如“水平”“竖直”等，并及时链接已有的力学知识，如重力方向竖直向下，摩擦力方向与物体相对运动的方向相反，压力方向与支持面垂直等。

（3）定长度：在同一图中，如果物体受到几个力的作用时，线段的长短要大致表示力的大小，力越大，线段应画得越长。

3．“三标”（1）标箭头：在线段的末端标上箭头表示力的方向。

（2）标符号：力一般用字母“F”表示，重力用符号“G”表示。

摩擦力一般用“f”表示。

（3）标数值和单位：在箭头旁边标上力的数值和单位。

4．画力的示意图需注意的问题（1）力的作用点一定要画在受力物体上，一般重力要画在物体的重心上，压力要画在被压物体的表面上；当一个物体受多个力作用时，这几个力的作用点都要画在物体的重心上。

（2）在画力的示意图时，要正确分析物体的受力情况，若找不出一个力的施力物体，则该力一定是不存在的。

根据要求画出需要画的力，不要“画蛇添足”地画出不存在的力。

二、杠杆力臂的作法1．杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直，千万不能把支点到力的作用点的距离当做力臂。

2．力臂的画法一般分如下几步：①首先根据题意确定支点O；②画好动力作用线和阻力作用线，必要的时候要用虚线将力的作用线延长；③从支点O向力的作用线引垂线，画出垂足，则从支点到力的作用线的垂直距离就是力臂，力臂用虚线或实线表示，并用大括号标出力臂的长短，在旁边标上字母l1和l2分别表示动力臂和阻力臂。

总之，力臂的画法可以用以下顺口溜记住：一找点，二画线，三作垂线段，四标符号。
