换向阀的组成,工作原理及结构特点

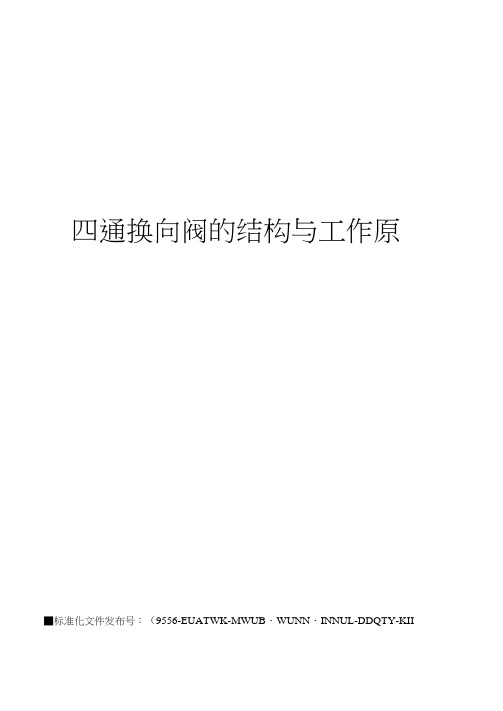

四通换向阀的结构与工作原■标准化文件发布号：（9556-EUATWK-MWUB・WUNN・INNUL-DDQTY-KII四通换向阀的结构与丄作原理:1、四通换向阀的构成四通换向阀主要山四通气动换向阀（主阀）、电磁换向阀（控制阀）及毛细管组成。

主阀内山滑块、活塞组成活动阀芯，主阀阀体两端有通孔可使两端的毛细管与阀体内空间相连通，滑块两端分别固定有活塞，活塞两边的空间可通过活塞上的排气孔相通。

控制阀山阀体和电磁线圈组成。

阀体内有针型阀芯。

主阀与控制阀之间有三根（或四根）毛细管相连，形成四通换向阀的整体。

四通换向阀的工作原理,主阀的管口（4）连接于压缩机高压排气口，管口（2）连接于压缩机低压吸气口。

（1）、（3）两个管口分别连接蒸发器的出气口和冷凝器的进气口。

按图所示，0）接冷凝器进气口，（1）接蒸发器出气口。

当电磁阀不通电时，系统工作于制冷状态，控制阀因弹簧1的作用，阀心移至左端，处于释放状态，此时毛细管E与C连通。

因为E接在低压吸气管±,所以毛细管C及主阀内左端空间均为低压，高压气体由主阀管口4进入主阀，经活塞I的排气孔使主阀内的右端空间成为高压，推动主阀阀芯移至左端，管口2与管口1连通而管口4与管口3连通，系统形成制冷循环状态。

（如图1所示）当电磁阀通电时，电磁力吸动控制阀阀芯向右移动，毛细管E与D相连。

主阀内右端空间成为低压，高压气体经活塞II的排气孔进入主阀内左端空间，推动阀芯移向右端，管口2与管口3连通而管口4与管口1连通，蒸发器、冷凝器的功能对换，系统转换成制热循环状态。

3、四通换向阀应用中的注意事项！a）四通换向阀的各接口焊接应严密、可靠，避免岀现假焊、虚焊等不良现象；b）四通换向阀不应出现与其它管路、部件碰撞、摩擦现象，以避免造成噪音及部件损坏等后果c）四通换向阀线圈应固定牢固，避免出现松动现象，影响四通阀吸合的可靠性d）四通换向阀在焊接时必须采取有效的降温措施，以防置在焊接过程中因高温引起阀芯变形，造成部件报废；e）使用中四通换向阀的四根管路应为2热2凉，如出现温差过小或无温差，说明四通换向阀高、低压已经串气，应及时更换四通换向阀。

电磁控制换向阀的工作原理电磁控制换向阀是工业自动化领域中常用的一种装置，用于控制流体的流动方向。

它通过电磁力的作用来实现对流体的控制，具有结构简单、可靠性高等优点，在许多领域中有着广泛的应用。

一、电磁控制换向阀的结构电磁控制换向阀的结构相对简单，主要由电磁铁、阀体、活塞以及弹簧等组成。

电磁铁是整个换向阀的核心部件，它通过电流的通断来产生不同的磁场，从而实现对阀体和活塞的控制。

在电磁控制换向阀的阀体中，有两个入口和两个出口。

通过控制电磁铁的通断，可以使得流体从一个入口进入，然后通过阀体和活塞的控制，最终从一个出口排出。

根据不同的工况需求，流体的进出方向可以灵活地进行切换。

二、电磁控制换向阀的工作原理可以分为两个步骤：电磁铁通电和电磁铁断电。

1. 电磁铁通电当电磁铁通电时，电流通过电磁线圈，形成一个磁场。

这个磁场的作用会使得阀体和活塞发生位移，进而改变流体的通道。

具体来说，电磁线圈产生的磁场吸引阀体，使得阀体和活塞向一个方向移动，进而将进口与出口连接起来。

2. 电磁铁断电当电磁铁断电时，磁场消失。

此时，弹簧的作用会使得阀体和活塞返回原位。

具体来说，弹簧会将阀体和活塞推回到初始位置，进口和出口重新分开。

这样，流体就无法从原来的通道中通过了。

通过电磁铁的通断控制，电磁控制换向阀可以实现对流体流动方向的灵活调节。

三、电磁控制换向阀的应用电磁控制换向阀在工业自动化领域中具有广泛的应用。

它可以用于控制液压系统、气动系统以及其他流体系统中的流动方向，实现流体的控制和调节。

例如，在液压系统中，电磁控制换向阀可以用于控制液压缸的工作方向。

当通电时，电磁控制换向阀使得液压油进入液压缸的一侧，从而使得液压缸的活塞向一个方向运动。

当断电时，电磁控制换向阀的阀体和活塞复位，液压缸的工作方向也发生了变化。

此外，电磁控制换向阀还可以应用于汽车、船舶等设备中的控制系统中，用于改变流体的流动方向，实现车辆的转向、制动等功能。

四、电磁控制换向阀的优点和注意事项电磁控制换向阀具有以下几个优点：1. 结构简单、可靠性高：电磁控制换向阀的结构相对简单，由于没有机械零部件的磨损，其可靠性较高。

电磁控制换向阀的工作原理
1.结构组成：
2.工作原理：
当电磁铁未通电时，阀芯会被弹簧或其他力推向一个位置，使得流体
通过特定的通道流过。

当电磁铁通电时，产生的磁场将使阀芯受到磁力的
作用，克服弹簧或其他力的影响，从而将阀芯移动到另一个位置。

新位置
的通道与旧位置的通道连接，从而改变流体的流动方向。

3.动作过程：
当电磁铁通电时，电流通过线圈，产生的磁场将吸引阀芯。

当磁场强
大到足够推动阀芯的力时，阀芯开始移动。

当阀芯移动到特定位置时，通
道发生转变，流体的流动方向也随之改变。

当电磁铁断电时，磁场消失，
阀芯受到弹簧或其他力的作用，返回初始位置，恢复流体的原始流动方向。

4.控制方式：
总结起来，电磁控制换向阀的工作原理是通过通电产生磁场，使阀芯
受到磁力的作用而移动，从而改变流体的流动方向。

它可以实现远程控制、自动化操作和流量切换，广泛应用于工业控制系统、液压系统、气动系统
等领域。

电液换向阀的工作原理
电液换向阀是一种控制液压系统流向的元件，其工作原理如下：
1. 主体结构：电液换向阀通常由电磁铁、阀芯、弹簧和阀体等组成。

阀体内部设有至少两个流道，分别连接不同液压元件。

2. 弹簧作用：在阀体的通道上设置了弹簧，用于保证阀芯在无外力作用时停留在某一位置。

弹簧的刚度与阀芯的移动阻力相匹配，以保持阀芯的位置稳定。

3. 电磁激活：当外部电源接通时，电磁铁激活并产生磁场。

该磁场将阀芯吸引，克服阀芯与弹簧的作用力，使其从初始位置开始移动。

4. 流通改变：阀芯的移动会改变阀体通道的连接方式。

在某一位置时，阀芯将一个液压流道与另一个液压流道连接起来，实现液压油的流通方向的改变。

5. 稳定工作：一旦阀芯移动到合适的位置，电磁铁会保持激活状态，以保持阀芯在所选择的位置稳定工作。

通过以上原理，电液换向阀能够实现液压系统的流向控制。

具体应用涉及液压油缸的伸、缩运动、液压马达的正反转、液压锁等。

换向阀的控制原理及种类特点分析换向阀是一种机械式控制阀门，主要使用于液压系统中。

它可以用来改变液压系统中液体的流动方向，实现两个或更多个工作性能。

本文将探讨换向阀的控制原理及其种类的特点分析。

换向阀的控制原理换向阀的控制原理包括两个方面：液压控制和机械控制。

液压控制液压控制是指通过控制液压油的流动来实现换向阀的控制。

当外部控制信号输入时，控制阀将液压油引入换向阀的控制腔，从而推动换向阀芯移动，改变液体的流动方向。

机械控制换向阀的机械控制通常是通过手动操作或自动化机械的运动来实现的。

手动控制可以使用手动开关一类的控制装置。

而自动化机械可以使用机械控制器、计算机等来实现。

换向阀的种类换向阀主要分为四种类型：手动换向阀、比例换向阀、伺服换向阀以及气控换向阀。

下面将对它们的特点进行分析。

手动换向阀手动换向阀是一种简单的阀门，适合对液压系统小规模的控制。

该类型阀门使用人工控制来实现流体流动的方向的改变。

手动换向阀的优点为质量可靠、结构简单，成本低，适合于小型液压系统。

比例换向阀比例换向阀是一种可以精确调节液压流量的阀门。

它通过调节输入信号的电压或电流来实现液压系统中液体流动的方向的改变。

比例换向阀广泛应用于控制液媒的流量，适用于大型液压系统的控制。

伺服换向阀伺服换向阀是一种结构复杂、精度高的换向阀，它多用于高精度液压系统中。

使用伺服阀的优点是能满足特殊工况下的应用要求。

因为伺服换向阀的极高精度，因此它可以被广泛应用于卫星控制、船舶自动识别系统等领域。

气控换向阀气控换向阀主要使用气动操作，它可以控制流体的方向和流量。

该类型的阀门广泛应用于为灵活的液压系统提供高效的换向控制。

气控换向阀的优点还包括操作简单、响应迅速、寿命较长等。

总结换向阀是一种用于液压系统中的阀门，它能够改变流体的流动方向，实现多种功能。

本文对换向阀的控制原理及其种类进行了分析。

手动换向阀简单易用，适合小型液压系统。

比例换向阀用于控制液体的流量，适用于大规模液压系统的控制。

自卸气控换向阀工作原理自卸气控换向阀是一种用于处理气体流动的控制阀门，主要用于调节气体流动的方向和流量。

它由多个部件组成，包括控制阀体、阀门腔体、活塞、弹簧和密封圈等。

自卸气控换向阀的工作原理如下：1. 初始状态：在初始状态下，活塞靠近弹簧一侧，闭合气体进出口。

此时，弹簧将活塞向上压紧，使其与密封圈间形成良好的密封。

2. 切换过程：当外部气源输入压力变化时，压力作用在活塞上。

当输入压力高于弹簧压力时，活塞被压向相反的方向，开启气体出口，关闭气体进口。

相反地，当输入压力低于弹簧压力时，活塞被压向相同的方向，关闭气体出口，开启气体进口。

3. 控制输出：根据控制信号，来调节自卸气控换向阀的开启和关闭状态，从而控制气体的输出方向和流量。

控制信号可以是手动操作、电气信号、压力信号等。

4. 密封性能：自卸气控换向阀采用密封圈来确保气体的密封性能。

当阀门关闭时，密封圈与活塞之间形成密封，防止气体泄漏。

当阀门开启时，密封圈与阀门腔体形成间隙，允许气体流动。

自卸气控换向阀的主要特点包括：1. 自动切换：根据输入压力变化自动切换气体流向，无需人工干预或额外的电气信号控制。

2. 灵活可靠：自卸气控换向阀采用可靠的密封圈和弹簧机械结构，具有良好的密封性能和长寿命。

3. 高流量：自卸气控换向阀能够处理大量的气体流动，由于其设计紧凑，流通阻力较小。

4. 宽工作压力范围：自卸气控换向阀适用于广泛的工作压力范围，可以根据具体应用需求进行调整。

5. 多种材质选择：自卸气控换向阀的阀体和密封圈等部件可以使用不同材质制造，以适应不同的工作环境和介质。

总结起来，自卸气控换向阀通过利用压力差来实现气体流向的切换和调节，具有自动化、灵活可靠、高流量和适用于多种工作压力的特点。

它在许多领域中得到广泛应用，如工业自动化、石油化工和食品加工等。

简述换向阀的工作原理
换向阀是一种机械设备，用来改变流体（通常是液体或气体）的流动方向。

它通常由阀体、阀芯和驱动机构组成。

换向阀的工作原理是通过调整阀芯的位置，来改变流体的流向。

阀芯可以有不同的结构，比如直线式或旋转式。

当阀芯处于不同的位置时，它可以与阀体的出口和入口连接或隔离，控制流体的流向。

换向阀的驱动机构通常是一个手动或自动的控制装置。

手动控制装置可以是手柄、杠杆或旋钮，在操作者的作用下，通过改变阀芯的位置来改变流体的流向。

自动控制装置通常是一个电动或液动执行机构，通过信号输入，自动调节阀芯的位置，实现换向操作。

换向阀在各种工业和工程应用中起到关键的作用。

它们常用于流体控制系统，如液压系统、供水系统和空气压缩系统中。

通过改变流体的流向，换向阀可以控制流体的流速、压力和线路的切换，以满足用户的需求。

换向阀工作原理
换向阀是一种常用的控制元件，主要用于调节和改变液压系统中液压油的流向。

换向阀通过控制活塞在不同位置的移动来实现流体的换向。

换向阀通常由阀体、阀芯、弹簧和密封装置等部件组成。

阀芯是换向阀的核心部件，它具有不同的孔和通道，通过旋转或平移来控制液流的流向。

阀体上有一些与阀芯对应的孔和通道，当阀芯移动时，这些孔和通道会与阀芯的不同部位相连接，从而实现不同流向的控制。

换向阀工作时，液压油通过系统进入阀体，然后通过阀芯的不同孔和通道流向不同的出口。

当阀芯处于初始位置时，不同的孔和通道相互隔离，液压油不会流动到出口。

当阀芯移动时，孔和通道之间会建立连接，液压油开始流动到出口。

通过控制阀芯的移动轨迹，可以实现液流的正向、反向或闭合。

换向阀的工作原理基于液压力和弹簧力的平衡关系。

当液压力作用在阀芯上时，它会克服弹簧力并使阀芯移动。

改变液压力的大小和方向可以控制阀芯的移动。

当液压力减小或消失时，弹簧力会使阀芯返回到初始位置。

通过控制换向阀的工作状态，可以实现液压系统中液压油的流向控制。

换向阀广泛应用于工程机械、冶金设备、船舶等液压系统中，具有调节灵活、结构简单、可靠性高等优点。

液压换向阀按换向阀所把持的通路数分为：二通、三通、四通和五通等。

应用阀芯错阀体的绝对活动，使油路交通、闭断或变换油淌的方向，从而使得液压履行元件及其驱动机构的承动、结束或变换运动方向。

1、工息本理滑阀式换向阀的工作原理，当阀芯向右移动一定的间隔时，由液压泵输入的压力油从阀的P口经A口赢向液压缸右腔，液压油缸右腔的油经B口源回油箱，液压缸活塞向右运动;反之，若阀芯向右移动某一间隔时，液流反向，活塞向左活动。

2、换向阀的构造1) 手动换向阀应用手动杠杆回转变阀芯地位名隐换向。

分弹簧主动复位(a)跟弹簧钢珠(b)定位二种。

2) 灵活换向阀灵活换向阀又称言程阀，重要用去节制机械运动部件的止程，还帮于装置在工作台上的档铁或凹轮迫使阀芯运动，从而掌握液流方向。

3) 电磁换向阀弊用电磁铁的通电呼分取断电开释而间接推进阀芯回节制液流方向。

它非电气解统和液压系统之间的疑号转换元件。

替二位三通交换电磁阀构造。

在地位，油口P和A相通，油口B断合;当电磁铁通电呼分时，拉杆1将阀芯2拉向左瑞，那时油心P战A断启，而和B相通。

当电磁铁断电开释时，弹簧3推进阀芯复位。

图4-9b替其图形符号。

4) 液动换向阀应用把持油路的压力油去转变阀芯位置的换向阀。

阀芯非由其二端稀封腔外油液的压差回挪动的。

如图所示，当压力油从K2入进滑阀左腔时，K1接通回油，阀芯向右移动，使P和B相通，A和T相通;当K1交通压力油，K2交通回油，阀芯向左挪动，使P和A相通，B和T相通;当K1战K2皆通回油时，阀芯回到两头位置。

5)电液换向阀由电磁涩阀跟液动滑阀组成。

电磁阀伏后导息用，能够转变把持液淌方向，从而改变液动滑阀阀芯的地位。

用于大西型液压装备外。

扩展资料：液动换向阀的常见故障的原因及排除方法：液动换向阀与电磁换向阀的区别仅在于推动阀芯移动的力不同而已，前者为压力油的液压力，后者为电磁铁的吸力，具体液压换向阀的故障分析与排除方法有以下几点。

故障：（1）不换向或换向不良原因：是推动阀芯移动的控制压力油的压力不够，或者控制油液压力虽够，但阀芯另一端控制油腔的回油不畅，不畅的原因可能是污物阻塞，或开口量不够大，或者回油背压力大等。
