优化方案高中物理 2.8 逻辑电路和控制电路课时作业(含解析)教科版选修31

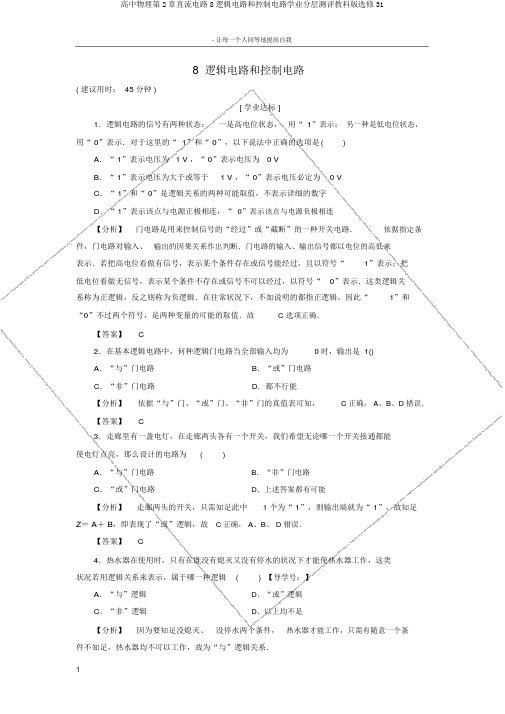

8逻辑电路和控制电路( 建议用时： 45 分钟 )[ 学业达标 ]1．逻辑电路的信号有两种状态：一是高电位状态，用“ 1”表示；另一种是低电位状态，用“ 0”表示．对于这里的“ 1”和“ 0”，以下说法中正确的选项是()A．“ 1”表示电压为 1 V ，“ 0”表示电压为0 VB．“ 1”表示电压为大于或等于 1 V ，“ 0”表示电压必定为0 VC．“ 1”和“ 0”是逻辑关系的两种可能取值，不表示详细的数字D．“ 1”表示该点与电源正极相连，“0”表示该点与电源负极相连【分析】门电路是用来控制信号的“经过”或“截断”的一种开关电路．依据指定条件，门电路对输入、输出的因果关系作出判断．门电路的输入、输出信号都以电位的高低来表示．若把高电位看做有信号，表示某个条件存在或信号能经过，且以符号“1”表示；把低电位看做无信号，表示某个条件不存在或信号不可以经过，以符号“0”表示．这类逻辑关系称为正逻辑，反之则称为负逻辑．在往常状况下，不加说明的都指正逻辑，因此“1”和“0”不过两个符号，是两种变量的可能的取值．故 C 选项正确．【答案】C2．在基本逻辑电路中，何种逻辑门电路当全部输入均为0 时，输出是 1()A．“与”门电路B．“或”门电路C．“非”门电路D．都不行能【分析】依据“与”门、“或”门、“非”门的真值表可知， C 正确， A、B、D 错误．【答案】C3．走廊里有一盏电灯，在走廊两头各有一个开关，我们希望无论哪一个开关接通都能使电灯点亮，那么设计的电路为()A．“与”门电路B．“非”门电路C．“或”门电路D．上述答案都有可能【分析】走廊两头的开关，只需知足此中 1 个为“ 1”，则输出端就为“ 1”，故知足Z＝ A＋ B，即表现了“或”逻辑，故C正确， A、B、 D 错误．【答案】C4．热水器在使用时，只有在既没有熄灭又没有停水的状况下才能使热水器工作，这类状况若用逻辑关系来表示，属于哪一种逻辑() 【导学号：】A．“与”逻辑D．“或”逻辑C．“非”逻辑D．以上均不是【分析】因为要知足没熄灭、没停水两个条件，热水器才能工作，只需有随意一个条件不知足，热水器均不可以工作，故为“与”逻辑关系．【答案】A5．对于以下门电路的符号( 如图 2-8-11所示)，以下说法中正确的选项是()图 2-8-11A．甲为“非”门、乙为“与”门、丙为“或”门B．甲为“与”门、乙为“或”门、丙为“非”门C．甲为“非”门、乙为“或”门、丙为“与”门D．甲为“或”门、乙为“与”门、丙为“非”门【分析】三个门电路符号，甲为“非”门，乙为“或”门，丙为“与”门，故C正确．【答案】C6．结合国安理睬每个常任理事国都拥有反对权，假定设计一个表决器，常任理事国投反对票时输入“ 0”，投同意或弃权时输入“ 1”，提案经过为“ 1”，通可是为“ 0”，则这个表决器应拥有哪一种逻辑关系()A．“与”门B．“非”门C．“或”门D．“与非”门【分析】结合国规定，只需常任理事国有一个反对，提案就不可以经过，这和“与”门的逻辑关系一致．【答案】A7．请依据下边所列的真值表，从四幅图中选出与之相对应的一个门电路() 【导学号：】输入输出A B Z001011101110【分析】从真值表可看出不是单调的“与”、“或”关系，更不是单调的“非”关系，必定对应一个复合门电路，从真值表剖析可得应为“与非”复合门电路， D 选项正确．【答案】D8．在举重竞赛中，有甲、乙、丙三名裁判，此中甲为主裁判，乙、丙为副裁判，当主裁判和一名以上( 包含一名 ) 副裁判以为运动员上举合格后，才可发出合格信号，试列出真值表．【分析】设甲、乙、丙三名裁判的裁判建议为逻辑变量A、 B、 C，裁判结果为Z，并且对于 A、B、C设：判上举合格为逻辑“1”，不合格为逻辑“0”．对于Z 设：上举合格为逻辑“ 1”，不合格为逻辑“ 0”．依据题意及上述假定列出真值表以下表所示.A B C Z00000010010001101000101111011111【答案】看法析[ 能力提高 ]9．( 多项选择 ) 两个人负责安装一个炸药包，而后起爆，两个人分别控制两个相串连的开关．只有当两个人都撤出危险区，在安全区把开关接通时，炸药包才能爆炸．假如有一人未撤出危险区，开关没有接通，炸药包就不可以起爆，这就是“与”的观点．假如用“ 0”表示不起爆，“1”表示起爆，用符号“×”表示“与”的运算切合，则以下运算式正确的选项是() A．0×0＝ 0，表示二人都不起爆，炸药包不爆炸B．0×1＝ l ，表示一个不起爆，另一人起爆，炸药包爆炸C．1×0＝ 1，表示一人起爆，另一人不起爆，炸药包爆炸D．1×1＝ 1，表示二人都起爆，炸药包爆炸【分析】只有两人都接通开关时，炸药包才能爆炸，这是“与”逻辑关系，对于“与”逻辑关系，只有输入都为“ 1”时输出才是“ 1”，只需输入有一个是“ 0”，则输出为0，故 A、 D 正确， B、 C错误．【答案】 AD10．如图 2-8-12 所示是由“与”门、“或”门、“非”门三个基本逻辑电路构成的一个组合逻辑电路，、、为输入端，为输出端，在达成下边的真值表时，输出端空格中从上到下挨次填写都正确的选项是()图 2-8-12A B C Z000001010011100101110111B． 00000010C． 00101010D．以上答案都不正确【分析】三个逻辑电路构成一个组合逻辑电路，由图可得：“或”门和“非”门的输出端即为“与”门的输入端，可列真值表为：A B C Z1Z2Z000010001000010111011100100111101100110111111100【答案】 C11．( 多项选择 ) 如图 2-8-13是一个三输入端三个门电路构成的复合门电路，当 C端输入“0”时，、端输入为什么值时输出端Y输出为“ 0”()A B图 2-8-13A． 00B． 01C． 10D． 11【分析】C输入为“0”，输出为“1”，经过“与”关系后输出为“0”，则A、B 经“与”关系后输出必定为“ 0”，因此、B 输入为 0,0或 0,1或 1,0 ，选项 A、 B、 C正确．A【答案】ABC12．( 多项选择 ) 如图 2-8-14 所示为由二极管构成的逻辑电路，A、B 为输入端， Z 为输出端，高电位用真值“ 1”表示，低电位用真值“ 0”表示，则() 【导学号：】图 2-8-14A．A＝0，B＝ 0时Z＝ 0B．A＝1，B＝ 0时Z＝ 1C．A＝0，B＝ 1时Z＝ 1D．A＝1，B＝ 1时Z＝ 1【分析】当 A、B 中有一个处于低电位，真值为“0”时，二极管导通，Z 则处于低电位，真值为“ 0”，故 A 正确， B、C 错误．当A、B 均处于高电位，真值为“1”时，两个二极管均截止， Z 处于高电位，真值为“1”， D 正确．【答案】AD。

逻辑电路和控制电路
[ 随堂基础牢固 ]
1. 开关“与”电路的输入端输入信号为什么值时，输出端输出“1”（）
01
01
解析：依据开关“与”电路的特色，只有输入信号均为“1”时，输出端输出才为“1”，
故只有 D 正确。

答案： D
2. 开关“或”电路的输入端输入信号为什么时，输出端输出“0”（）
00
11
解析：依据开关“或”电路的特色，只要输入信号有一个为“1”，输出端输出就为“1”。

只有输入信号全为“0”，输出端输出才为“0”，故 A 正确。

答案： A
3. 联合国安搭理每个常任理事国都拥有反对权，假设设计一个表决器，常任理事国投反对
票时输入“ 0”，投赞成或弃权时输入“1”，提案经过为“1”，通但是为“ 0”，则这个
表决器应拥有哪一种逻辑关系（）
A. “与”门
B. “非”门
C. “或”门
D. “与非”门
解析：联合国规定，只要常任理事国有一个反对，提案就不可以经过。

这和“与”门的逻辑
关系一致。

答案： A
4.某单位的保险柜上有三把锁，三把锁的钥匙分别由经理、会计和出纳三人掌管，三人同时列
席时才能把保险柜打开，请你依据这些状况列出真值表。

解析：三个人员分别用 A、 B、 C表示，结果用 Z 表示。

到位的逻辑值为“1”，不到位的逻辑
值为“ 0”，打开锁的逻辑值为“ 1”，打不开锁的逻辑值为“ 0”。

真值表以下：
A B C Z
0000
0010
0100
0110
1000
1100
1010
1111答案：见解析。

课时跟踪检测（十二）逻辑电路和控制电路1．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系( )A．“与”门B．“非”门C．“或”门 D．“与非”门解析：选A 联合国规定，只要常任理事国有一个反对，提案就不能通过。

这和“与”门的逻辑关系一致。

2.两只晶体二极管组成如图1所示电路，A、B为输入端，Y为输出端，分析该电路属于( )图1A．“与”门电路B．“或”门电路C．“非”门电路D．都不可能解析：选B 根据二极管的特点，只要在二极管上加上正向电压，则二极管即可导通。

由题图中电路结构可知，D1、D2两个二极管只要有一个导通，或者两个都导通，则整个电路就会导通，因此该电路是符合“或”逻辑关系的门电路。

3．有一逻辑开关电路的真值表如下，试判断这是一个什么类型的逻辑电路( )A.开关“与”电路C．开关“或”电路 D．以上都不是解析：选B 由该逻辑电路的真值表可以看出输出端与输入端是相反的关系，故选B。

4．下表是某逻辑电路的真值表，该电路是( )解析：选D 根据三种门电路的特点可知选项D正确。

5．如图2所示是由“与”门、“或”门和“非”门三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端，Z为输出端，在完成真值表时，输出端Z空格中从上到下依次填写都正确的是( )图2A.0 0 0 1 0 1 0 1B．0 0 0 0 0 0 1 0C．0 0 1 0 1 0 1 0D．以上选项都不正确解析：选C 假设“或”门的输出记为Y1，“非”门的输出记为Y2，由“或”门电路的特点及表中值可知Y1分别为0 0 1 1 1 1 1 1；由“非”门电路的特点及表中值可知Y2分别为1 0 1 0 1 0 1 0，由“与”门电路的特点知Z分别为0 0 1 0 1 0 1 0，故C正确。

6. (多选)如图3所示，为温度报警器的示意图，R0为一热敏电阻，下列对此电路的分析正确的是( )图3A．当R0的温度升高时，R0减小，A端电势降低，Y端的电势升高，蜂鸣器就会发出报警声B．当R0的温度升高时，R0减小，A端电势升高，Y端的电势降低，蜂鸣器就会发出报警声C．当增大R1时，A端电势升高，Y端的电势降低，蜂鸣器就会发出报警声D．当增大R1时，A端的电势降低，Y端的电势升高，蜂鸣器就会发出报警声解析：选BC 当R0的温度升高时其电阻会减小，A端电势升高，Y端电势降低，蜂鸣器会报警；当R1增大时，R0上消耗的电压减小，A端电势升高，Y端电势降低，蜂鸣器报警。

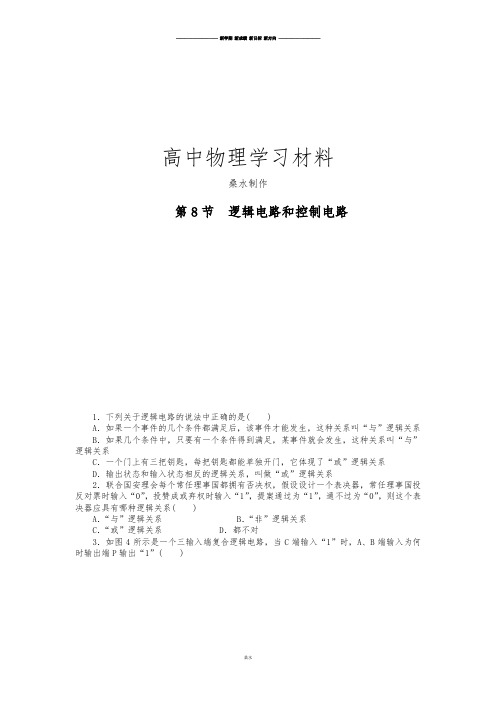

高中物理学习材料桑水制作第8节逻辑电路和控制电路1．下列关于逻辑电路的说法中正确的是( )A．如果一个事件的几个条件都满足后，该事件才能发生，这种关系叫“与”逻辑关系B．如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫“与”逻辑关系C．一个门上有三把钥匙，每把钥匙都能单独开门，它体现了“或”逻辑关系D．输出状态和输入状态相反的逻辑关系，叫做“或”逻辑关系2．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系( )A．“与”逻辑关系 B．“非”逻辑关系C．“或”逻辑关系 D．都不对3．如图4所示是一个三输入端复合逻辑电路，当C端输入“1”时，A、B端输入为何时输出端P输出“1”( )图4A．0 0 B．0 1 C．1 0 D．1 14．逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；一是低电位状态，用“0”表示，关于这里的“1”和“0”，下列说法中正确的是( )A．“1”表示电压为1 V，“0”表示电压为0 VB．“1”表示电压为大于或等于1 V，“0”表示电压一定为0 VC．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源正极相连，“0”表示该点与电源负极相连5．走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么由此设计的电路为( )A．“与”电路 B．“非”电路C．“或”电路 D．上述答案都有可能题号 1 2 3 4 5答案6.“或”电路的真值表如下表，在真值表中X处的逻辑值为________.输入输出A B P0 0 00 1 11 0 X1 1 17.在举重比赛中，有甲、乙、丙三名裁判，其中甲为主裁判，乙、丙为副裁判，当主裁判和一名以上(包括一名)副裁判认为运动员上举合格后，才可发出合格信号，试列出真值表．8．如图5所示表示输入A、B的电势随时间变化的关系，如果它是“或”电路的输入端，请在图6所示的坐标系中画出输出端的电势随时间变化的关系．图5图69．图7是一个火警报警装置的逻辑电路图．R t是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻．图7(1)要做到低温时电铃不响，着火时产生高温，电铃响起．在题图中虚线处应接入怎样的元件？(2)为什么温度高时电铃会被接通？(3)为了提高该电路的灵敏度，即将报警温度调得稍低些，R的阻值应大一些还是小一些？第8节逻辑电路和控制电路答案课后巩固练1．AC 2.A 3.D4．C [逻辑电路的信号有两种状态，用“1”和“0”分别表示对应的“高电位”和“低电位”两种状态，因此C正确，A、B、D错误．]5．C [任何一个开关接通都能使灯点亮，符合“只要一个条件成立结果就成立”的逻辑关系，为“或”电路，C正确．]6．或 1解析根据“或”电路逻辑关系特点Y＝A＋B，得1＋0＝X，X＝1.7．见解析解析设甲、乙、丙三名裁判的裁判意见为逻辑变量A、B、C，裁判结果为P.并且对于A、B、C设：上举合格为逻辑“1”，不合格为逻辑“0”．对于P设：上举合格为逻辑“1”，不合格为逻辑“0”．根据题意综合上述假设列出真值表如下表所示：A B C P00000010010001101000110 1101 1111 18.见解析图解析“或”电路应符合“或”逻辑关系，故U A、U B中任何一个有输入电压时就会有输出电压．9．见解析解析(1)温度较低时R t的阻值很大，R比R t小得多，因此P、X之间电压较大．要求此时电铃不发声，表明输出给电铃的电压应该较小，输入与输出相反，可见虚线处元件应是“非”电路．(2)当高温时R t阻值减小，P、X之间电压降低，输入低电压时，从“非”电路输出的是高电压，电铃响起．(3)由前面分析可知，若R较大，由于它的分压作用，R t两端的电压不太高，则外界温度不太高时，就能使P、X之间电压降到低电压输入，电铃就能发声．因此R较大，反应较灵敏．。

1．甲、乙两同学使用欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发觉指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则以下说法正确的是()A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确解析：选D.选择开关旋到“×100”挡，指针偏角太小，说明所测电阻阻值较大，所选量程太小，应选择较大的量程，重新选挡后要重新欧姆调零，故D正确，A、B、C错误．2．(多选)如图所示是简化的多用电表的电路图．选择开关S与不同接点连接，就组成不同的电表，已知R3<R4，下面是几位同学对这一问题的谈论，请你推断他们中的正确说法是()A．S与1、2连接时，多用电表就成了电流表，且前者量程较大B．S与3、4连接时，多用电表就成了电流表，且前者量程较大C．S与3、4连接时，多用电表就成了电压表，且前者量程较大D．S与5连接时，多用电表就成了欧姆表解析：选AD.S与1连接时，电阻R1起分流作用，S与2连接，(R1＋R2)起分流作用，所以，S与1、2连接时，多用电表就成了电流表，由于前者分流电阻小，所以前者量程较大；S与3、4连接时，电流表与分压电阻串联，多用电表就成了电压表，由于R3<R4，所以前者量程较小；S与5连接时，多用电表就成了欧姆表，R6为欧姆挡调零电阻．3.用多用电表探测如图所示黑箱发觉：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F 两点间无电压；用欧姆挡测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极相连)接F点，阻值很小，但反接阻值很大．那么，该黑箱内元件的接法可能是下图中的()解析：选B.黑表笔接E，红表笔接F时，电阻值很小，反接阻值很大，说明E、F之间有二极管且E为二极管正极，F为负极，B对．4．用多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图所示．则通过P的电流方向是________(选填“a→b”或“b→a”)．为使测量比较精确，应将选择开关旋到________的倍率挡位上，并________(选填“需重新调零”或“不需重新调零”)．再进行测量．解析：不管用多用电表测电流、电压还是电阻，电流总是从正极流入，负极流出，故电流应从b→a；从表盘指针所指的位置可以看出，指针偏角过大，读数太小，故应换小倍率的．故将开关旋到×10挡位上．换挡后就需要重新欧姆调零．答案：b→a×10需重新调零5．如图所示，欧姆表刻度盘中，使用时指针指A，两表笔短接时指针指B.若欧姆表的总内阻为24 Ω，C是A、B的中点，D是A、C的中点，则C、D两点的刻度分别为________ Ω、________ Ω.解析：由欧姆表原理：I g＝ER＋r＋R g，当指针指中点时，I g2＝E（R＋r＋R g）＋R x得：R x＝R内＝24 Ω当指针指D点时，电流为满偏电流的1/4，则由I g4＝E（R＋r＋R g）＋R x得：R x＝3R内＝72 Ω.答案：24726．(1)用多用电表测量直流电流时，应把选择开关旋至标有________处，并把多用电表________联接入被测电路中．当测直流电压时，应把选择开关旋至标有________处，并把多用电表与被测电路________联．测直流电压和电流时，都必需把红表笔接在________处，即电流从________表笔流进．(2)如图所示Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置．①将多用电表选择开关置于“×1”挡，Ⅰ的示数为________Ω，Ⅱ的示数为________Ω.②将选择开关置于直流“50 V”挡，Ⅰ的示数为________ V，Ⅱ的示数为________ V，Ⅲ的示数为________ V.③选择开关置于直流“250 V”挡时，Ⅰ的示数为________ V，Ⅱ的示数为________ V.解析：(1)多用电表测直流电流时，选择开关应置于“mA挡”，且把电表串联接入被测电路中．测直流电压时，把选择开关置于标有“V”处，且并联于被测电路两端．因红表笔与表头正接线柱相连，黑表笔与表头负接线柱相连，因此测直流电压和直流电流时，都必需把红表笔接在电势高处，即电流从红表笔进入．(2)多用电表测电流或电压时，只要依据旋钮所指示的量程看表盘相对应的刻度弧线，依据读数规章，直接读出指针指示的读数即可，而欧姆表的刻度指示数乘以挡位倍率，才是电阻的测量值．答案：(1)mA串V并电势高红(2)①2436②25.020.513.0③125.0102.57．某同学利用多用电表做了以下试验：(1)使用多用电表测电阻，他的主要试验步骤如下：①把选择开关拨到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；③把两根表笔分别与某一待测电阻的两端相接，发觉这时指针偏转较小；④换用“×10”的欧姆挡，随即登记欧姆数值；⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，试验完毕．这个同学在测量时已留意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么这个同学在试验中有哪些操作是错误的？(三个错误)错误一：________________________________________________________________________；错误二：________________________________________________________________________；错误三：________________________________________________________________________.(2)如图所示，为多用电表的表盘，测电阻时，若用的是×100量程，这时表针所示被测电阻的阻值应为________Ω；测直流电流时，用的是100 mA的量程，指针所示电流值为________mA；测直流电压时，用的是50 V量程，则指针所示的电压值为________ V.解析：(1)换用“×10”的欧姆挡是错误的，指针偏转较小，应当换用大量程挡；换挡后直接测量是错误的，应当重新进行欧姆调零；用完后应将选择开关旋至OFF挡或沟通电压最高挡．(2)由指针指示状况可读得电阻值为1 700 Ω，测直流电流时，用的是100 mA的量程，指针所示电流值为47 mA，测直流电压时，用的是50 V量程，则指针所示的电压值为23.4 V.答案：(1)换用“×10”的欧姆挡没有重新欧姆调零没有将选择开关旋至OFF挡或沟通电压最高挡(2)1 7004723.48．如图甲所示的黑箱中有三只完全相同的电学元件，小明使用多用电表对其进行探测．(1)在使用多用电表前，发觉指针不在左边“0”刻度线处，应先调整图乙中多用电表的________(选填“A”“B”或“C”)．(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应________(选填“短暂”或“持续”)接b，同时观看指针偏转状况．(3)在判定黑箱中无电源后，将选择开关旋至“×1”挡，调整好多用电表，测量各接点间的阻值．测量中发觉，每对接点间正反向阻值均相等，测量记录如下表．两表笔分别接a、b时，多用电表的示数如图乙所示．请将记录表补充完整，并在黑箱图中画出一种可能的电路．两表笔接的接点多用电表的示数a，b ____ Ωa，c 10.0 Ωb，c 15.0 Ω解析：(1)多用电表使用前应进行机械调零，机械调零装置为A.(2)使用多用电表进行测量时，为保证电表不被损坏往往要进行试触，即让两表笔进行短暂接触，观看指针偏转状况，若持续接触则有可能损坏电表．(3)黑箱中无电源且每对接点间正反阻值相等，由多用电表读数可知所缺数据为5.0 Ω，由a、b间电阻为5 Ω，a、c间为10 Ω，b、c间为15 Ω知，电路为a、b间5 Ω的电阻与a、c间10 Ω电阻串联而成，电路图见答案．答案：(1)A(2)短暂(3)5.0电路图见下图。

第8节逻辑电路和控制电路1．逻辑电路是指输出与输入之间存在一定逻辑关系的电路。

2．如果要求输出P为1，只有输入A和输入B 都为1才能实现，否则输出为0，这就是“与”逻辑电路。

3．如果要求输出P为1，只要输入A和B有一个为1就能实现，这就是“或”逻辑电路。

4．如果要求输出P为1，则输入A应为0，即输入与输出的逻辑关系是相反的，这就是“非”逻辑电路。

一、常见的逻辑电路1．开关“与”电路电路图和真值表图2-8-12．开关“或”电路电路图和真值表A B P 000 100 010 11 1A B P图2-8-23．开关“非”电路 电路图和真值表图2-8-3 二、逻辑电路的应用 1．几个控制电路实例 (1)自动门控制电路要求：有人从门外要进门或从门内要出门时门会自动打开，同时有人从门外和门内走来时，门也会自动打开。

电路图和真值表图2-8-4(2)举重裁判控制器要求：三个裁判A (主裁判)、B (副裁判)、C (副裁判)，只有当主裁判和至少一个副裁判同时按下自己面前的按钮，指示杠铃稳当举起的灯泡P 才亮。

0 0 0 1 0 1 0 1 1 111A P 0 1 1A B P 0 0 0 1 0 1 0 1 1 111A B C P 0 0 0 0 1 0 0 0 0 1 0 0 0 0 1 0 0 1 1 0 1 1 0 1 111111 1电路图和真值表(3)楼梯开关电路要求：不论从楼上、楼下均可开、关楼梯灯。

电路图2．用二极管实现“与”电路和“或”电路(1)有触点开关的缺点：触点易磨损、金属疲劳以及运动部件的动作速度慢导致可靠性较差。

(2)晶体管的优点：没有运动部件、动作速度快，可靠性高。

3．集成电路与电子计算机(1)第一台电子计算机诞生于1946年，主要由电子管和继电器组成。

(2)1956年研制成晶体管计算机成为第二代电子计算机的开端。

(3)1958年研制成第一个半导体集成电路，1964年生产出的由混合集成电路作为主要电子器件的第三代电子计算机，运算速度达每秒几百万次。

课时分层作业(十二)逻辑电路和控制电路(时间：20分钟分值：50分)一、选择题(本题共6小题，每小题6分，共36分)1．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系()A．“与”门B．“非”门C．“或”门D．“与非”门A[联合国规定，只要常任理事国有一个反对，提案就不能通过．这和“与”门的逻辑关系一致．]2．两只晶体二极管组成如图2-8-7所示电路，A、B为输入端，P为输出端，分析该电路属于()【导学号：12602146】A．“与”门电路B．“或”门电路C．“非”门电路D．都不可能图2-8-7B[根据二极管的特点，只要在二极管上加上正向电压，则二极管即可导通．由题图中电路结构可知，D1、D2两个二极管只要有一个导通，或者两个都导通，则整个电路就会导通，因此该电路是符合“或”逻辑关系的门电路．]3．隧道里有一个报警器，在隧道的两端各有一个开关，在出现危险时要求不论接通哪一个开关都能使警报器报警，那么应设计的电路为()A．“与”门电路B．“或”门电路C．“非”门电路D．上诉答案都有可能B[要求不论接通哪一个开关都能使警报器报警，这体现了“或”的逻辑关系，故只有B项正确，A、C、D三项都不对．]4．(多选)居民小区里的楼道灯采用门电路控制，电路如图2-8-8所示，图中R2是光敏电阻，受光照后电阻减小，R1为定值电阻，S是声控开关．白天的时候，即使拍手发出声音，楼道灯也不亮；但是到了晚上，拍手发出声音后，灯就亮了，并采用延时电路，使之亮一段时间后才熄灭．下列说法正确的是()图2-8-8A．应该采用“与”门电路控制楼道灯B．应该采用“或”门电路控制楼道灯C．黑夜时R2较大D．黑夜时R2较小AC[由题意分析可知，当在晚上和有人拍手发声两个条件同时满足时，灯L才发光，因此应该采用“与”门电路控制楼道灯，选项A正确，B错误；黑夜时，光敏电阻不受光照，因此R2较大，选项C正确，D错误．]5．如图2-8-9所示是由“与”门、“或”门和“非”门三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端，P为输出端，在完成真值表时，输出端P空格中从上到下依次填写都正确的是()【导学号：12602147】图2-8-9A．0 0 0 1 0 1B．0 0 0 0 0 0 1 0C．0 0 1 0 1 0 1 0D．以上选项都不正确C[假设“或”门的输出记为P1，“非”门的输出记为P2，由“或”门电路的特点及表中值可知P1分别为0 0 1 1 1 1 1 1；由“非”门电路的特点及表中值可知P2分别为1 0 1 0 1 0 1 0，由“与”门电路的特点知P分别为0 0 1 0 1 0 1 0，故C正确．] 6．(多选)如图2-8-10所示，为温度报警器的示意图，R0为一热敏电阻，下列对此电路的分析正确的是()图2-8-10A．当R0的温度升高时，R0减小，A端电势降低，P端的电势升高，蜂鸣器就会发出报警声B．当R0的温度升高时，R0减小，A端电势升高，P端的电势降低，蜂鸣器就会发出报警声C．当增大R1时，A端电势升高，P端的电势降低，蜂鸣器就会发出报警声D．当增大R1时，A端的电势降低，P端的电势升高，蜂鸣器就会发出报警声BC[当R0的温度升高时其电阻会减小，A端电势升高，P端电势降低，蜂鸣器会报警；当R1增大时，R0上消耗的电压减小，A端电势升高，P端电势降低，蜂鸣器报警．]二、非选择题(14分)7．电动机的自动控制电路如图2-8-11所示，其中R H为热敏电阻，R L为光敏电阻．当温度升高时，R H的阻值远小于R1；当光照射R L时，其阻值远小于R2，为使电动机在温度升高或受到光照时能自动启动，电路中虚线框内应选门逻辑电路；若要提高光照时电动机启动的灵敏度，可以(选填“增大”或“减小”)R2的阻值．【导学号：12602148】图2-8-11[解析]电路中的逻辑关系是“或”逻辑关系，故虚线框内应选“或”门电路．增大R2的阻值，可增大电动机两端的电压，此时R L的阻值改变较小时，就可以使电动机启动，故增大R2的阻值可提高光照时电动机启动的灵敏度．[答案]或增大精美句子1、善思则能“从无字句处读书”。
