《金属矿床露天开采课程设计》课程设计题目大木冲水泥石灰岩矿露天开采设计学院名称核资源与核燃料工程学院指导教师杨仕教曾晟班级矿物资源工程071班学号 20074520121 学生姓名李昌武南华大学矿物资源工程系2010年10月1、设计条件本次课程设计对大木冲水泥石灰岩矿0、1、3、5勘探线内的矿石进行露天开采设计。
提供的原始资料（电子版）有：矿床地质地形平面图、矿矿床地质地形剖面图、大木冲水泥石灰岩矿开发利用方案。
2、设计要求（1（2）矿山工作制度：年工作日330天，三班工作制。
3、设计内容和步骤3.1 露天开采境界设计3.2 露天生产能力的确定3.3 露天开拓方法设计（1）开拓方法选择；（2）开拓系统主要参数设计；（3）新水平开拓方法设计；3.4 露天主要开采工艺设计（1）穿爆工作设备选型与工艺设计；（2）采装工作设备选型与工艺设计；（3）运输工作设备选型与工艺设计；（4）排岩工作设备选型与工艺设计；4、设计成果（1）课程设计说明书：按毕业设计格式要求打印，按时提交课程设计成果。
（2）开采境界最终平面图，A2图纸1张。
5、设计要求①严格按科研论文的排版格式；②页面设置：页边距：上2厘米，下2厘米，左2.5厘米，右2厘米，页眉1.5厘米，页脚1.75厘米间距：段前0行，段后0行行距：固定值，15.6磅（题目行、公式行采用单倍行距）；③字体和字号一级标题：四号，宋体和Times New Roman字体，加粗，靠左顶格；二级或三级标题：小四号，宋体和Times New Roman字体，加粗，靠左顶格；正文部分：五号，宋体和Times New Roman字体；希腊字母用Symbol字体；图题、表题：小五号，加粗，宋体和Times New Roman字体；图、表中文字用小；五号Times New Roman字体，量与单位之间用“/”间隔；图注与说明、表注与说明：小五号Times New Roman字体。
④图用CAD出图，所有的图纸都要图签，图签格式统一。
中国矿大（标准版本）采矿工程毕业设计中国矿业大学本科生毕业设计姓名：专业：题目：兴隆煤矿设计说明书目录1 矿区概述及井田地质特征 ............................ 5 1.1 矿区概述 ..................................... 5 1.2 井田地质特征 ................................. 6 1.3 煤层特征 ..................................... 9 2 井田境界及储量 ................................... 11 2.1 井田境界 .................................... 11 2.2 矿井工业储量 ................................ 11 3 矿井工作制度、设计生产能力及服务年限 .............. 14 4 井田开拓 .. (16)5 准备方式――带区巷道布置 ......................... 306 采煤方法 ......................................... 36 7. 井下运输 ........................................ 52 8 矿井提升 ......................................... 57 9 矿井通风 ......................................... 60 10 设计矿井基本技术经济指标 ......................... 87 参考文献 ............................................ 89 致谢 (91)2摘要本文根据对南屯煤矿资料的学习和研究，遵照《煤矿安全规程》和《煤炭工业设计规范》的要求，充分运用所学的知识，以兴隆庄煤矿开采的实际情况为依据，对兴隆庄煤矿下组煤的开拓延伸进行设计。
露天开采设计说明书华北理工大学露天采矿学课程设计说明书学院：矿业工程学院专业：采矿工程姓名：班级：学号：指导教师：陈超张亚宾目录1.矿区概况-------------------------------------------------------3 1.1位置与交通------------------------------------------------3 1.2自然地理及经济地理概况------------------------------------3 1.3矿床地质--------------------------------------------------3 1.3.1矿体特征----------------------------------------------4 1.3.2矿石质量----------------------------------------------4 1.3.3矿石容重----------------------------------------------4 1.3.4资源储量估算结果--------------------------------------4 1.4工程地质情况----------------------------------------------51.5水文地质情况----------------------------------------------52、露天开采主要矿岩指标------------------------------------------6 2.1设计规模--------------------------------------------------6 2.2矿床开拓--------------------------------------------------62.3采剥工艺--------------------------------------------------63.露天开采境界设计----------------------------------------------7 3.1矿床设计初始参数------------------------------------------7 3.2设计任务--------------------------------------------------7 3.3露天矿开采境界的设计原则----------------------------------8 3.4露天矿开采境界要素--------------------------------------8 3.4.1 开采境界最终边坡角及边坡结构-------------------------83.4.2开采境界底部宽度及底部位置--------------------------8 3.4.3露天开采境界深度及纵向底部设计------------------------9 3.5圈定露天开采境界-----------------------------------------10 3.5.1绘制露天矿底部周界----------------------------------10 3.5.2绘制露天矿开采境界----------------------------------11 3.5.3绘制露天矿开采终了平面图-----------------------------11 3.5.4最终露天境界参数-------------------------------------13 3.6道路技术等级--------------------------------------------143.7开拓运输方案--------------------------------------------144.参考文献----------------------------------------------------151、矿区概况1.1位置与交通矿区位于平泉县城257°方向，直距5公里，运距6.5公里。

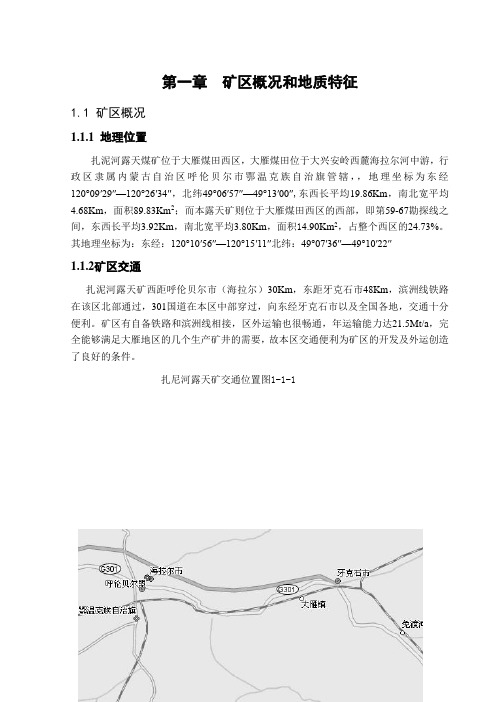

第一章矿区概况和地质特征1.1 矿区概况1.1.1地理位置扎泥河露天煤矿位于大雁煤田西区，大雁煤田位于大兴安岭西麓海拉尔河中游，行政区隶属内蒙古自治区呼伦贝尔市鄂温克族自治旗管辖，，地理坐标为东经120°09′29″—120°26′34″，北纬49°06′57″—49°13′00″,东西长平均19.86Km，南北宽平均4.68Km，面积89.83Km2；而本露天矿则位于大雁煤田西区的西部，即第59-67勘探线之间，东西长平均3.92Km，南北宽平均3.80Km，面积14.90Km2，占整个西区的24.73%。
其地理坐标为：东经：120°10′56″—120°15′11″北纬：49°07′36″—49°10′22″1.1.2矿区交通扎泥河露天矿西距呼伦贝尔市（海拉尔）30Km，东距牙克石市48Km，滨洲线铁路在该区北部通过，301国道在本区中部穿过，向东经牙克石市以及全国各地，交通十分便利。
矿区有自备铁路和滨洲线相接，区外运输也很畅通，年运输能力达21.5Mt/a，完全能够满足大雁地区的几个生产矿井的需要，故本区交通便利为矿区的开发及外运创造了良好的条件。
扎尼河露天矿交通位置图1-1-121.1.3地形地貌扎泥河露天矿煤田内地形比较复杂，其地势总体是东南高西北低，东南部为低山丘陵地貌，西北部为低洼沼泽地，区内海拔标高在628～728m之间，地貌单元属冲积平原类型。
1.1.4水文及气象本煤田地表主要河流为由东向西流经本区北侧的海拉尔河，属老年期河流，分叉合并现象比较多，牛轭湖比较发育，最大流量为1590m3/s，最小流量为零，平均流量为65.4m3/s；另有布洛莫也沟、顺河、扎泥河三条季节性河流，分别在西区煤田东部、中部和西部由南向北流经本区注入海拉尔河，其平均流量在50m3/h-450m3/h之间。
本区气候属大陆性干旱气候，蒸发量大，降雨量小，夏季短而雨少干燥，冬季长而冰封雪飘，年平均气温为-3.3℃、年平均风速为2.9m/s据《中国地震动参数区划图》（GB-18306-2001），本区所在区域地震动峰值加速度（g）为0.05，比照《中国地震烈度区划图（1990）》对照烈度为Ⅵ度。
