采矿工程本科毕业设计任务书(采区采煤系统设计)

采矿工程(本科)毕业设计指导书标题：《采矿工程本科毕业设计指导书》一、选题背景随着社会经济的发展，采矿工程逐渐成为人们关注的焦点之一，而采矿的高效率与低成本成为矿山必须考虑的问题。

因此，本篇论文拟针对采矿工程的设计与研究进行探究，结合实际情况提出可行的方案与方法。

二、选题意义采矿工程是对矿物资源进行有效开发与利用的核心技术，随着矿山行业的不断发展，如何提高采矿效率、降低成本、减少污染等成为了当今采矿工程领域需要解决的重要问题。

本篇论文的主要意义在于探究现有采矿工程设备以及技术方法的不足之处，提出新的矿山开采技术方法及具体实施方案，从而提高矿山的生产效率、降低成本，对矿山行业的发展具有积极的推动作用。

三、研究内容本篇论文主要围绕以下内容展开：1.采矿工程现状分析通过对当前采矿业的市场状况、法规政策、采矿设备与技术水平等情况进行调查、分析与总结，以发掘采矿业发展过程中的弊端和不足之处，为后续方案的制订奠定基础。

2.采矿工程设备设计根据矿物种类与特殊性质，结合地质条件，确定采矿设备，从技术设计的角度，针对采矿工程采集公司采矿设备进行改进与优化设计，从而提高设备的使用效率，降低污染、减少维护、降低能耗。

3.采矿工程流程研究根据实际矿山生产经验，对采矿排水、采矿挖掘、采矿加工流程、采矿物质分类等方面制定适合的标准化操作流程，高效利用矿物资源，实现矿产的快速开发和利用。

4.维护保养与管理矿山生产中，设备维护和管理是矿山生产的重要组成部分，制定全面的设备维护、保养方案，确保设备长期有效运行，同时做好安全管理、质量管理，保证矿产的质量与安全。

四、研究方法本篇论文主要采用文献资料法、实地调查法、统计分析法、试验研究法等多种科学研究方法，在对采矿工程领域进行深入了解和广泛调研的基础上，通过数据分析、实验验证和实务操作等实际操作，提出切实可行的方案和措施。

五、预期成果本篇采矿工程本科毕业设计的预期成果包括：1.对当前采矿业的现状深入分析总结，为建立更好的采矿业发展环境提供積极有效的启示。

河南理工大学采矿工程专业（本科）毕业设计说明书姓名：学号：学院：河南理工大学能源科学与工程学院班级：设计题目：大柳塔煤矿采矿专项初步设计指导教师：职称：副教授二零一六年六月摘要本设计的井田面积为20.02km2，设计生产能力1.2Mt/a。

井田内煤层赋存比较稳定，煤层倾角在1°-3°，属于近水平煤层，平均煤厚4.38m，地质条件比较简单，在井田范围内断层稀少，仅有的几个小断层也分布在井田边界附近，所以视井田内无断层。

瓦斯和二氧化碳含量相对不高，相对瓦斯涌出量4.01m3/t²d,正常涌水量100.95m3/h,涌水量比较小。

根据实际的地质资料情况进行井田开拓和准备方式的初步设计，该矿井对开采的22煤层决定采用平硐开拓单水平盘区式划分开采，设计采用走向长壁后退式全部垮落综合机械化一次采全高的采煤方法。

并对矿井运输和通风等系统的设备进行选型计算、提出矿井安全技术措施以及完成整个矿井的初步设计。

矿井全部实现机械化，采用先进技术和借鉴高产高效现代化矿井的经验，实现一矿一面高产高效矿井从而达到良好的经济效益和社会效益。

关键词：平硐盘区式走向长壁综合机械化AbstractThe design of the field area of 20.02 k㎡, design production capacity of 1.2 Mt/a. Within the field of coal seam occurrence is stable, dip Angle of coal seam in 1 °~ 3 °, belong to the nearly horizontal coal seam, the average coal thickness 4.38 m, geological condition is simpler, within the scope of the field fault rare, one of the few small fault distribution near the border of the field, so no fault in the visual field. Methane and carbon dioxide content is relatively high, the relative gas emission 4.01 m3 / t, d, normal water inflow 100.95 m3 / h, water inflow is small. According to the actual geological data of field development and preparation of preliminary design, the 22 of mining coal mine decided to adopt adit development level of single panel type classification mining, design to adopt longwall retreating all comprehensive mechanized caving mining overall height of the coal mining method at a time. And the mine transportation and ventilation system of selection of equipment, mine safety technical measures are put forward, and complete the preliminary design of the mine. All mine mechanization, the use of advanced technology and based on the experience of the modern mine high yield and benefit, achieve a high yield an efficient mines so as to achieve good economic and social benefits.Keywords:adit panel mining strike longwall comprehensive mechanization前言经过为期一个月的毕业实习，对矿上的生产系统和具体的生产流程有了一个全面的认识，通过接下来的毕业设计可以让我们对所学知识有一个总结，同时也可以加深我们对矿井的认识。

采矿工程毕业设计任务书范文一、设计题目。

[具体矿山名称]地下开采初步设计。

二、设计目的。

嘿呀，同学！这个毕业设计呢，就是想让你把在采矿工程专业里学到的那些个知识，像什么开采方法、通风系统、运输系统这些东西啊，全都给综合运用起来。

就好比是把你学过的各路武功秘籍都拿出来，打造出一个属于你自己的采矿“武林秘籍”（初步设计方案），而且这个方案还得能真正在实际的矿山开采中派上用场呢。

三、矿山概况。

# （一）地理位置。

这个矿山呢，位于[具体地理位置]，你要是去那儿啊，说不定还能发现周围有一些独特的风景呢。

不过咱的重点还是在矿山本身哈。

# （二）地质条件。

1. 地层与岩石。

这里的地层可复杂啦，就像一个千层蛋糕似的（这只是个玩笑哈）。

有[列举主要地层名称]这些地层，岩石种类也是多种多样，像[列举主要岩石类型]。

这些岩石有的硬得像铁疙瘩，有的又相对软一些，这对咱们的开采工作可有着不小的影响呢。

2. 构造。

矿山里的地质构造就像是老天爷在地下玩的拼图游戏。

有[描述主要构造，如断层、褶皱等]，这些构造就像一个个小陷阱或者小弯道，咱们在设计开采方案的时候，得小心翼翼地绕开或者处理好它们，不然开采的时候就容易出乱子。

# （三）矿体特征。

1. 矿体形态与产状。

矿体的形状就像是一个调皮的小精灵在地下随意勾勒的形状，有的地方胖一点（厚度大），有的地方瘦一点（厚度小）。

它的产状呢，就像它在地下睡觉的姿势，有一定的走向、倾向和倾角，你得好好研究这个姿势，这样才能知道从哪个方向下手开采最合适。

2. 矿石品位与储量。

矿石品位就像是这个矿体这个大蛋糕里的巧克力含量（哈哈，这么理解比较有趣吧），[给出矿石品位范围]。

而储量嘛，就是这个大蛋糕的大小啦，经勘探，这个矿山的矿石储量大概是[具体储量数值]，这可是咱们开采的宝贝总量呢。

四、设计要求。

# （一）开采方法选择。

1. 你得像一个超级侦探一样，把矿山的地质条件、矿体特征这些线索都收集起来，然后从咱们学过的那些开采方法里，挑出一个最适合这个矿山的开采方法。

题目：XXX煤矿开采设计说明书专业：采矿工程本科生:指导老师：摘要：本设计所做只考虑甘肃靖远煤业集团XXXX煤矿一号煤层。

该井田地质条件较复杂，地质资源储量2。

1亿吨，可采储量1。

21亿吨,设计生产能力150万t/a,服务年限57a.矿井瓦斯涌出量较高，为高瓦斯矿井.矿井采用双斜井开拓。

初期开凿有主斜井、副斜井和回风立井。

采用单一走向长壁后退式开采，综合机械放顶煤采煤.分区域通风方式，抽出式通风。

关键词：综合机械化放顶采煤法服务年限生产能力通风设计类型：模拟型AbstractThe design is about the exploitation design of 1coal seam of Dashuitou coal mine inGansu Province . The geological condition of coal mine is complexity。

The workable mine reserves is 216Mt and the designed mine capbility is1。

2Mt/a ，so the mime serveice life is 72years。

The mine gas emission is higher, so it is highly gassy mine well。

Mine with double shafts development. The initial digging in inclined, deputy shafts and return air shaft. By using single longwall mining to back type, comprehensive mechanical top coal caving mining。

Points area，drew the ventilation type .Keywords：Mechanized caving mining method serveice life production capacity ventilationPaper type：Simulation type前言毕业设计是采矿工程专业培养计划中最后一个,也是最关键、最重要的一个教学环节，是教学时间最长（14~16周），参与教师最多，学生独立学习量最大,教育任务最重的一个实践性教学环节.毕业设计的效果直接影响培养目标的实现和学生就业后在专业上的发展。

毕业设计指导书采矿教研室山东科技大学目录第一章 矿区概述及井田特征 第二章 矿井境界及储量  第三章 矿井年产量及服务年限  第四章 井田开拓  第五章 首采区巷道布置  第六章 采煤工艺设计  第七章 开采顺序及采区、采煤工作面的配置  第八章 矿井通风与安全技术措施  第十章 技术经济指标 第一章 矿区概述及井田特征第一节 矿区概述矿区的地理位置（附地理位置图）及行政隶属关系。

矿区地形地貌，矿区内有关的主要企业单位。

电源、水源及建筑材料的来源。

矿区内贸易中心、火车站及其他主要场地的位置。

矿区的气候特点；气温、风向、风速，雨期及降雨量，冻结期及冻结深度等，综述矿区的开发条件。

第二节 井田及其附近的地质特征井田的地层层位关系、地质构造、含煤系及地层特征以井田地层柱状图说明，煤田的成因及生成年代、煤层的总数及可采层数，表土层及风化带的深度。

井田中的地质变动，最主要的破坏及其形式——断层、褶曲、火成岩侵入等，区域变质及侵入等，区域变质及侵入变质的程度，它们的分布及位置。

水文情况：井田范围内的河流，流量及洪水位，流沙层，含水层的厚度及分布，含水系数及渗透系数，溶洞水的静储量及水力联系，断层的透水性质及水力联系。

第三节 煤层及煤质特征井田的煤层及其埋藏条件：走向、倾向、倾角，可采层的厚度及层间距。

各煤层的性质，顶底板岩石的性质。

煤层的瓦斯性，自燃及煤尘爆炸性，含水性。

煤的牌号，工业分析及工业用途。

太原理工大学毕业设计（论文）任务书摘要设计矿井为红旗煤矿1.2Mt/a新井设计，共有2层可采煤层，平均总厚度为5.3m。

设计井田的可采储量为8701.5万t，服务年限为51.7a。

划分一个水平开采。

井田走向长5.037km，倾斜长3.165km，煤层平均倾角3°，属于缓倾斜煤层。

本设计矿井采用双斜井的开拓，大巷条带布置方式。

共划分54个带区，其中首采区为9101采区，只布置一个工作面生产。

开采工艺为综合机械化采煤，大巷采用胶带输送机运煤。

年工作日为330d，采用“三八”工作制，工作面长为290m，截深0.6m。

提升设备为主井采用皮带提升，副井采用串车提升。

由于井田为缓倾斜煤层，以及煤层地质条件等因素影响，决定本井田采用倾斜长壁采煤法开采。

关键词:红旗煤矿，采煤工艺，倾斜长壁AbstractThe task of this design is to construct a 1.2million tons new shaft for Red flag Administration.This mine has 2 minable Coal Seam.and its average thickness is 5.3 meters.Designed field of minable capacity is 8.0715 million tons. It can adapt for 51.7years, and is divided into one levels mining. Average alignment in farmland in well lengthways 5.037km, average slant lengthways 3.165km average, rake angle in coal seam 3°, belong to the assuasive slant coal seam.This mine shaft is applied to double inclined shaft; Layout of concentrated tunnel development method; The coalfield turns to is divided into totally 54 ming pit, thereinto the first ming pit is 9101,there are only one working face in this pit. Technics of this desigin is geological condition of coal . This mine works 330 days every year. Adapt “three-eight” work system, the length of work face is 290 meters and the depth of coal mining machine is 0.6meters.Because the coalfield lengthways is bigger, and incline of the coal seam is assuasive, and coal seam geology conditionetc. factor effects, deciding this well farmland inside the complete adoption lengthways development.Key words:Red flag Coal Mine,The technology of coal mining,Lengthways development图纸目录目录毕业设计（论文）任务书 (I)摘要 (III)Abstract (IV)图纸目录 (V)前言 (1)第一章井田概况及地质特征 (3)第一节：井田概况 (3)一、井田位置: (3)二、交通: (3)三、地形地势: (3)四、气象及地震情况 (3)五、工农业生产概况 (3)六、电源、水源情况 (4)第二节：地质特征 (4)一、区域地质简述 (4)二、地层特征： (4)三、主要地质构造： (5)四、水文地质概括： (5)第三节煤层的埋藏特征 (7)一、煤层层次、厚度、结构及稳定性 (7)二、煤层顶、底板条件 (8)三、煤的性质及品种 (8)四、瓦斯、煤尘爆炸性及煤的自燃性 (9)第二章井田境界与储量 (11)一、井田境界 (11)二、地质储量计算 (11)三、矿井工业储量 (11)四、矿井设计储量 (12)五、矿井设计可采储量 (12)第三章矿井工作制度及生产能力 (13)一、矿井工作制度 (13)二、矿井设计生产能力及服务年限 (13)第四章井田开拓 (14)一、井田内地质构造、煤层及水文等自然条件： (14)二、工业广场确定原则 (14)三、矿井开拓方案的确定 (14)第五章矿井基本巷道及建井计划 (17)一、井筒数目及用途 (17)二、井筒布置及装备 (17)三、巷道断面和支护形式 (18)四、风速验算 (18)六、建井工作计划 (19)第六章采煤方法 (20)一、采煤方法的选择 (20)二、确定采区巷道布置和要素 (24)三、回采工艺与劳动组织 (26)四、采区的准备与工作面接替 (29)第七章井下运输 (31)一、运输系统和运输方式的确定 (31)二、运输设备的选择和计算 (31)第八章矿井提升 (34)一、主斜井提升 (34)二、副斜井提升设备 (38)第九章矿井通风与安全 (43)第一节风量的计算 (43)一、采煤工作面实际需要风量的计算 (44)二、掘进工作面实际需要风量的计算 (46)三、硐室实际需要风量 (47)四、其它用风地点风量 (47)第二节矿井通风系统和风量分配 (47)一、通风方式 (47)二、风井数目、位置、服务范围及服务年限 (47)三、掘进通风及硐室通风 (47)四、通风系统和风量分配 (47)第三节计算负压和等积孔 (48)一、计算原则 (48)二、计算方法 (49)第四节选择矿井通风设备 (53)一、选择主扇 (54)二、选择电动机 (55)第五节安全生产技术措施 (55)一、煤尘爆炸的防止措施 (56)二、煤及瓦斯突出的预防措施 (56)三、矿井水灾预防措施 (56)四、火灾预防措施 (56)五、防止冒顶事故的措施 (57)六、避难硐室和避灾路线 (57)七、矿山救护大队的设置 (57)第十章经济部分 (58)第一节矿井设计概算 (58)一、井巷工程概算的编制依据 (58)二、井巷工程概算的编制方法 (59)三、矿建工程费用的计算方法 (59)第二节劳动定员和劳动生产率 (60)二、定员依据 (60)三、定员方法 (60)四、计算劳动生产率 (61)第三节汇编设计技术经济指标 (62)表10-2-2 矿井主要技术经济指标表 (62)参考文献 (65)谢辞 (66)外文资料 (67)中文翻译 (69)前言一、概述红旗煤矿位于山西省长治县的荫城镇北掌沟村东南侧，距离长治县15km，处行政区划隶属长治县荫城镇管辖。

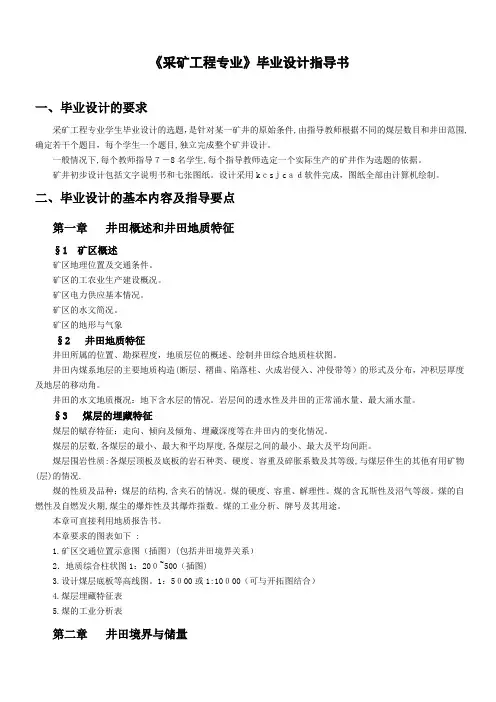

《采矿工程专业》毕业设计指导书一、毕业设计的要求采矿工程专业学生毕业设计的选题，是针对某一矿井的原始条件,由指导教师根据不同的煤层数目和井田范围,确定若干个题目，每个学生一个题目,独立完成整个矿井设计。

一般情况下,每个教师指导７－8名学生,每个指导教师选定一个实际生产的矿井作为选题的依据。

矿井初步设计包括文字说明书和七张图纸。

设计采用kｃsｊcａｄ软件完成，图纸全部由计算机绘制。

二、毕业设计的基本内容及指导要点第一章井田概述和井田地质特征§1 矿区概述矿区地理位置及交通条件。

矿区的工农业生产建设概况。

矿区电力供应基本情况。

矿区的水文简况。

矿区的地形与气象§2 井田地质特征井田所属的位置、勘探程度，地质层位的概述、绘制井田综合地质柱状图。

井田内煤系地层的主要地质构造(断层、褶曲、陷落柱、火成岩侵入、冲侵带等）的形式及分布，冲积层厚度及地层的移动角。

井田的水文地质概况：地下含水层的情况。

岩层间的透水性及井田的正常涌水量、最大涌水量。

§3 煤层的埋藏特征煤层的赋存特征：走向、倾向及倾角、埋藏深度等在井田内的变化情况。

煤层的层数,各煤层的最小、最大和平均厚度,各煤层之间的最小、最大及平均间距。

煤层围岩性质:各煤层顶板及底板的岩石种类、硬度、容重及碎胀系数及其等级,与煤层伴生的其他有用矿物(层)的情况.煤的性质及品种：煤层的结构,含夹石的情况。

煤的硬度、容重、解理性。

煤的含瓦斯性及沼气等级。

煤的自燃性及自燃发火期,煤尘的爆炸性及其爆炸指数。

煤的工业分析、牌号及其用途。

本章可直接利用地质报告书。

本章要求的图表如下 :1.矿区交通位置示意图（插图）(包括井田境界关系）2．地质综合柱状图1：20０~500（插图)3.设计煤层底板等高线图。

1：5０00或1:10０00（可与开拓图结合）4.煤层埋藏特征表5.煤的工业分析表第二章井田境界与储量§1井田境界井田边界的描述。

边界确定的依据及性质（即:自然边界或人为边界，有无扩区的可能等)井田走向长度与倾斜长度(包括最大最和平均)、井田的面积。

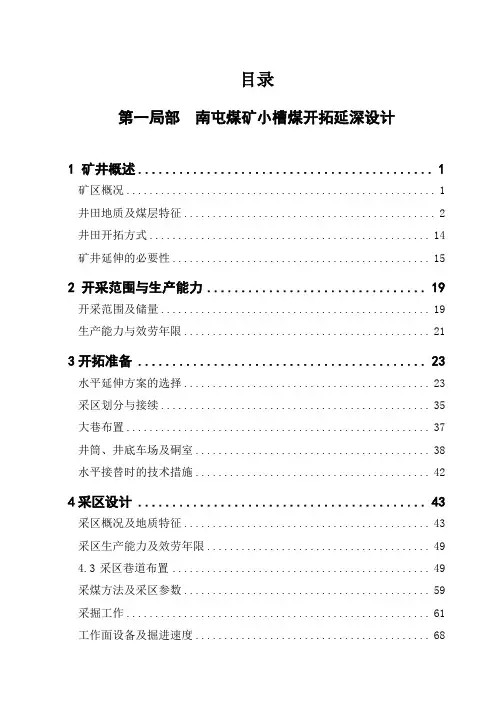

目录第一局部南屯煤矿小槽煤开拓延深设计1 矿井概述 (1)矿区概况 (1)井田地质及煤层特征 (2)井田开拓方式 (14)矿井延伸的必要性 (15)2 开采范围与生产能力 (19)开采范围及储量 (19)生产能力与效劳年限 (21)3开拓准备 (23)水平延伸方案的选择 (23)采区划分与接续 (35)大巷布置 (37)井筒、井底车场及硐室 (38)水平接替时的技术措施 (42)4采区设计 (43)采区概况及地质特征 (43)采区生产能力及效劳年限 (49)4.3采区巷道布置 (49)采煤方法及采区参数 (59)采掘工作 (61)工作面设备及掘进速度 (68)采区巷道掘进顺序及回采工作面接续安排 (71)采区车场及硐室 (73)5通风与平安 (75)矿井通风 (75)井下灾害预防 (79)6提升、通风、排水、压风设备 (83)提升设备 (83)通风设备 (84)排水设备 (86)压缩空气设备 (89)7劳动定员与主要技术经济指标 (92)劳动定员 (92)主要技术经济指标 (93)第二局部南屯煤矿转入-550水平开采时冲击地压预防8南屯煤矿研究冲击地压的必要性 (94)9冲击地压的影响因素 (96)开采深度 (96)顶底板结构 (97)地质构造 (97)煤柱的影响 (98)10煤的冲击倾向性研究 (100)11南屯矿深部开采时冲击地压的预测 (101)钻屑法 (101)11.2微震法 (102)经验类比法 (103)12 南屯矿深部开采时冲击地压的防治 (104)超前松动爆破 (104)钻孔卸压 (104)煤层注水 (105)采用合理的开拓布置和开采方式 (106)13存在问题及今后努力方向 (107)参考文献 (108)致谢................................. 错误!未定义书签。

第一局部南屯煤矿小槽煤开拓延深设计摘要本文根据对南屯煤矿资料的学习和研究，遵照?煤矿平安规程?和?煤炭工业设计标准?的要求，充分运用所学的知识，以南屯煤矿开采的实际情况为依据，对南屯煤矿下组煤的开拓延伸进行设计。

前言采矿工程毕业设计是采矿工程专业全部教学进程中的最后一个环节，同时也是对我们学业成绩的最终考核。

毕业设计使我们在采矿工程上深入认识矿井各个生产系统和各个生产环节之间的相互联系和制约关系，培养了我们综合运用各门学科的理论知识和独立地、创造性地进行工作的能力，以及分析和解决采矿工程技术问题的能力。

本次毕业设计是根据在×××集团×××煤矿进行的毕业实习中所收集的矿井地质资料和图纸，并作了一些改动以后，对矿井进行的初步设计。

1、设计过程本次的毕业设计主要是针对毕业实习的×××煤矿所做的设计，设计中用到的资料都是来自毕业实习中所搜集的资料。

设计时间为 3.18-6.5，在这次的设计过程中，认真贯彻《矿产资源法》、《煤炭法煤炭工业技术政策》、《煤炭安全规程》、《煤炭工业矿井设计规范》以及国家其它发展煤炭工业的方针政策，积极采用切实可行高产高效的先进技术与工艺，力争自己的设计成果达到较高水平。

另外本设计以《实践教学大纲及指导书》为依据，严格按照《安全规程》的要求，采用工程技术语言，对矿井的开拓、准备、运输、通风等各个生产系统进行了初步设计。

在这次的设计过程中，我严格要求自己，不懂的地方就请教指导老师和周围的同学，并翻阅了《煤矿矿井采矿设计手册》和指导书。

通过本次的设计，我对煤矿采矿的各个系统又有了深入的认识，温习了以前学的知识，又学习到了课本以外的知识。

在设计过程中，把所学的理论知识与实践经验综合起来应用。

这样达到了对理论知识“温故而知新“的作用，同时也学到了一些实际生产过程中的经验。

2、主要开采条件本设计是针对×××煤矿3号煤层的初步设计，本矿井设计产量为400万吨，矿井整体地质条件比较简单。

该井田东西走向长约7.4km，南北倾斜约17km，面积约107.3818k㎡。

本次设计开采煤层的平均厚度为6m，平均倾角为6?，为近水平煤层,相对瓦斯涌出量为 4.42 m3/t, 矿井瓦斯等级为高瓦斯矿井；矿井正常涌水量为250m3/h，最大涌水量为550m3/h。

太原理工大学阳泉学院毕业设计任务书毕业生姓名程少华专业采矿工程指导教师姓名周贵全类别学号080412034 班级08采本职称副教授外聘、√本校一、毕业设计题目晋煤集团成庄矿500万吨矿井初步设计二、毕业设计提供的原始数据资料1、井田地质报告2、煤层底板等高线图3、矿井初步设计说明书及图纸4、矿井延伸设计说明书及图纸5、矿井储量计算资料6、采掘工程平面图7、底层综合柱状图8、矿井井巷断面图册9、各类巷道掘进速度及单位成本表10、采区设计说明书11、回采工作面作业规程12、掘进工作面作业规程13、采煤方法技术经济指标14、井底车场布臵图15、全矿运输系统图16、矿井通风系统图17、通风安全措施18、劳动定额手册三、毕业设计应完成主要内容：1、毕业设计说明书成庄矿位于晋东南地区的泽州县境内，沁水煤田东南部，晋城无烟煤矿业集团西部，距晋城市中心20km。

井田地理位臵优越，太焦铁路由矿区东部通过，向南可与京广、焦枝及陇海线相接；向北至榆次与同蒲铁路相连。

公路运输北至长治、太原，南至焦作，西至侯马，交通便利。

含煤地层为上石炭统太原群及下二迭统山西组，总厚度116.97～185.15m，平均厚141.73m。

含煤11层，煤层总厚度14.23m，含煤系数10%，其中可采及局部可采煤层4层，煤层编号自上而下为3#、5#、9#、15#。

可采煤层厚度12.52m。

3#煤层为全井田主要可采煤层，平均厚度为6.81m。

其顶板一般为粉砂岩或泥岩，常有薄层炭质泥岩或页岩。

伪顶厚0.1m，层理发育，质软，随采随落；直接顶为1～2m厚的深灰色粉砂岩，质较坚硬；老顶为灰色中粒砂岩，一般厚18m。

底板为深灰色粉砂岩或泥岩，一般厚2m。

井田内均为中等变质的无烟煤。

各煤层的物理性质相似，多以亮煤、镜煤及暗煤为主，坚硬致密，层理或节理裂隙发育，常被方解石或黄铁矿脉充填，燃点与耐热强度（热稳定性）均很高。

3#煤层为低～中灰，低硫煤，易选。

洗煤硫的含量为0.36%～0.54%，平均为0.42%，灰分在10%以下，煤的发热量在33.49MJ/kg以上，灰熔点T2大于1250℃。

毕业设计（论文）任务书一、设计（论文）题目煤矿水平采区设计二、毕业设计（论文）工作自年月日起至年月日止三、毕业设计（论文）内容要求该采区为，开采煤层。

采区走向长 m，倾斜长 m，煤层走向为，煤层平均厚度为 m，与邻进层间距 m，倾角，煤的密度为 t/m3。

瓦斯绝对涌出量 m3/h，煤层自然发火期个月，煤尘爆炸性，煤质。

煤层顶板：伪顶为 m的岩，直接顶为 m的岩，基本顶为 m 的岩。

四、达到的技术指标及要求：1、设计说明书一份，包括内容如下：目录、矿井概况、设计采区地质概况、设计采区储量及生产能力、采区方案设计、采煤工艺、采区生产系统（指确定的方案）、采区主要技术经济指标、设计小结、参考文献。

（后面附有参考章节结构）2、图纸（1）矿井开拓工程平面图或者采区巷道布置平面图和剖面图（1：5000到1:2000）；（2）采区各巷道断面图（1：50）；（3）采煤方法图（1：100或1:200）；（4）采区通风系统示意图；六、格式要求1、图纸一般选择0号图纸，也可根据井田面积大小做出调整。

2、设计说明书设计说明书采用A4打印纸设置上边距：2.5cm下边距：2.5cm左边距：2.0cm右边据：1.5cm行距：1.5倍正文字体使用小四号字，宋体，一级标题使用四号字体，黑体，加粗；二级标题使用小四号字体，黑体，加粗；三级标题使用小四号字体，宋体，加粗。

序号：毕业设计（论文）各章节序号采用阿拉伯数字编码，格式为：1…1.1…1.1.1…（最多不超过3层）也可选择章节结构（文字居中），如第一章矿区概述及井田地质特征第一节矿区概述页码：阿拉伯数字进行编号，位于每页页底中部。

参考章节结构第一章矿区概述及井田地质特征第一节矿区概述矿区的地理位置，地形特点，交通条件，居民点分布情况。

附矿区交通位置图。

故区内煤矿分布及其他工业和农业生产情况，可供矿井建设和生产用的原料和建筑材料的供应情况，矿区的电力供应来源。

矿区的气候条件：年平均温度、最高和最低温度，结冻期和冻土深度，年平均降雨量和最大降雨量，主导风向和最大风速。

采区采煤系统毕业设计1.采区地质概况1.1采区概况1.1.1采区的位置采区位置位于兴隆煤矿北翼第一个采区，兴隆煤矿一采区煤层属于二叠纪、龙潭组煤系，主要可采煤层有6#（K1）、4#(K3b)煤层，6#煤层厚度0.7~0.9m，平均厚度为0.8m，倾角为36°~42°，平均∠39°，真厚为0.93m，；4#煤层倾角为37°~41°，平均∠39°煤厚真厚为2.2m，煤层为单斜构造，该首采区位于F19、F18逆断层内，F19断层走向长3300m,，落差为17~55m，采区所对应的F19煤层下盘切割标高为185m，所对应上盘切割标高为220m。

煤层硬度（f）煤为2~2.5，6#煤层位于煤系底部，底板为含铝质泥岩。

煤厚0.7m～0.9m，平均厚度0.8m，煤层结构简单～较简单，属较稳定型煤层。

采区上边界标高为+300m，下边界标高为+50m；采区走向长为1178m~1394m，平均走向长为1286m；倾斜长为381m；斜面积为489966㎡。

采区上部为小煤窑：昌隆煤矿、凉风煤矿（已关闭）、坪坝煤矿（已关闭）、铁矿坡煤矿，主采4#、6#煤层，煤层稳定。

以南为工业广场及井筒煤柱。

以北为兴隆河河床煤柱。

下部为开采边界。

1.1.2采区与地表的关系采区距地表354.9m~~370m，对应地表大部分为农田及植被，在采掘过程中对地面建筑物无影响1.1.3地质情况采区煤层及煤层顶底板特征采区内可采煤层为2层，分别为6#（K1）、4#(K3b)煤层，6#煤层厚度0.7~0.9m，平均厚度为0.8m，4#煤层平均厚度为2.2m，煤层层间距为31m，6#煤层倾角为36°~42°，平均∠39°；4#煤层倾角为37°~41°，平均∠39°，6#煤层属自燃发火及有可能自燃发火煤层；4#煤层属自燃发火及有可能自燃发火煤层；煤层的物理性质：灰黑至黑色、粉末为深黑色，似金属及金刚光泽，均一状及条带状结构，层状及块状构造，参差状及贝壳状断口，内、外生裂隙较发育。

采矿工程（本科）毕业设计指导书（定稿）fzj[1]前言毕业设计是完成教学计划达到培养目标的重要环节，是学生综合素质与培养效果的全面检验，是学生毕业及学位资格认证的重要依据，是学生教育质量的综合反映，是对学生所学的专业知识的总结，是对学生综合运用所学理论知识与技能解决具有一定复杂程度的工具问题的综合性实际训练，搞好毕业设计（论文）工作，对促进学校各项教学改革，全面提高教学质量具有重要意义。

毕业设计就是学生在读期间向学校缴的最后一份作业，就是学生第一次单一制地顺利完成实际系统研发工作，对大多数学生来说不认知毕业设计的意义，错误的指出这就是学校让渡给他们的额外负担。

“宁作十万利润，不写下毕业论文”，这就是部分学生在毕业论文文学创作之前的心态，实践证明在学生的毕业设计过程中，自始至终都须要教师的引导、协助和指导。

因此太原理工大学稳步教育学院积极支持撰写了毕业设计指导书，以供各位指导教师和毕业生参照。

本书第一章对采矿专业作了简介，使学生更加理解本专业的特点，系统的总结在校期间所学课程，并对毕业设计环节的教学目标和程序有一定的了解。

第二章介绍了毕业实习的目的和要求，第三章介绍了毕业设计的目的、要求，毕业论文书写规范，第四章给出答辩标准，最后附录一篇设计实例，以供参考。

本书参看了大量的资料，力求体系合理，文字简洁，通俗易懂，存有不足之处各位教师和同学科粉。

目录第一部分采矿工程专业概述11.1培养目标11.2培育建议11.3主要课程11.4主要课堂教学教学环节1第二部分毕业进修22.1进修的性质、目的和任务22.2进修的主要内容和建议22.3毕业进修日记和毕业进修报告42.4进修成绩考核4第三部分毕业设计63.1毕业设计的性质、目的与任务63.2毕业设计的建议63.3毕业设计的规范性建议63.4毕业设计的成绩测评及面试73.5其它83.6设计具体内容及建议8第四部分设计示例26第三章一：进修报告书写及印刷格式建议92第三章二毕业设计说明书书写格式及印刷建议93第三章三毕业设计图纸绘制建议95太原理工大学继续教育学院毕业设计指导书――采矿工程专业第1部分采矿工程专业概述1.1培养目标采矿工程(本科)专业就是培育掌控煤炭矿床采矿的基本理论和方法，具有开采工程师的基本能力。

委培采矿工程专业毕业设计 (论文指导书内蒙古工业大学矿业学院委培采矿毕业设计任务书一、毕业设计的性质、目的和任务(一指导思想毕业设计是采矿工程专业全部教学活动中最后一个实践性、综合性的教学环节。

是在学完全部课程和实习的基础上,通过矿井设计等形式把所学的知识融会贯通地运用于实践的、创造性的学习过程。

以毕业设计为采矿工程专业主要的结业方式,能得到采煤工程师较为全面地基本训练,对提高学生质量有重要的意义。

根据以往教学经验,采矿工程专业毕业设计应据学生情况以搞矿井设计或矿井设计与专题相结合为宜,并不断扩大后者比例。

专题部分主要是对煤矿生产过程中常见的理论上和实践上的问题,进行较为深入的探索, 这样做, 既能使学生得到全面训练, 有利于提高学生进行科研和解决实际问题的独立工作能力。

专题部分应提前发给学生专题目录(或学生自行选择题目并征得指导教师的同意 ,以调动学生课内外学习的积极性,做好必要的准备。

(二目的通过毕业设计要达到下列目的:1.系统地综合运用和巩固所学的知识,解决具体工程技术问题的初步能力;2.对矿井设计和生产的各个阶段、环节有比较全面的了解,并初步掌握矿井设计和采区设计的方法、技能;3.熟悉和掌握现行的煤炭工业建设方针、技术政策、安全规程和技术规范;4.培养学生理论联系实际,实事求是的工作作风和严谨的科学态度;5.结合矿井生产实际、培养学生初步科学研究的能力;(三任务按期完成一个新矿井(自选题毕业设计,即该矿井设计说明书 1本。

1.矿井设计说明书(包括专题部分 1.5万字左右。

2.从矿上拷贝图纸作为学习参考,包括:矿井开拓系统平面图和剖面图(或切面图,采区巷道布置平面图和剖面图,回采工作面布置图,井底车场平面线路布置图,井田地质地形图形。

二、毕业设计的基本要求1.设计说明书是用文字和图表,把设计各章节的依据、计算、分析、比较和做出技术决定的内容, 扼要地加以说明的技术文件,它的优劣,直接影响设计质量,编写说明书必须作到文、图、表并茂。

河南理工大学采矿工程专业（本科）毕业设计说明书姓名：李云鹏学号：311302011011学院：能源科学与工程学院班级：采矿13-7班设计题目：新密任岗煤矿90万t/a采矿专项初步设计指导教师：徐学锋职称：副教授采矿工程专业毕业设计任务书（注：本表双面打印）指导教师签名：日期：年月日河南理工大学本科毕业设计（论文）中期检查表指导教师：职称：所在系部（单位）：能源学院教研室（研究室）：采矿工程3采矿工程专业毕业设计（论文）指导教师评阅书学生姓名学号班级采矿班采矿工程专业毕业设计（论文）评阅教师评阅书学生姓名学号班级采矿班采矿工程专业毕业设计（论文）答辩成绩评定书学生姓名学号班级采矿13-7班采矿工程专业毕业设计（论文）答辩会决议书注：1.毕业设计总成绩=指导教师成绩×40%+评阅人成绩×10%+答辩成绩×50%，详见《采矿工程专业2017届毕业设计与答辩制度汇编》。

2.毕业设计成绩等级分别对应于毕业设计总成绩，分别为优秀（90～100分）、良好（80～89分）、中等（70～79分）、及格（60～69分）和不及格（60分以下）5个评定等级。

摘要新密任岗煤矿位于河南省郑州新密市境内，井田走向长度约为4100m，倾向长度约为2100m，井田面积为7.62km2（除去无煤带影响）。

井田主要开采煤层为二1煤层，煤层稳定，结构简单，煤厚为1.29～19.83m平均煤厚为7.0m，煤层倾角为5～20°，平均倾角为12°。

矿井相对瓦斯涌出量为5.64m3/t，属低瓦斯矿井。

矿井正常涌水量为230m3/h，最大270m3/h，水文地质条件简单。

井田工业储量7771.82万t，经计算设计可采煤储量为6940.29万t。

矿井设计年产量为90万t，服务年限为55年，工作制度为“三八制”，工作日为330天。

矿井井田划分为2个阶段，采用立井单水平上下山开拓方式，共分为4个采区，其中包括3个双翼采区和1个单翼采区。

采矿工程毕业设计太阳每天都是新的，你是否每天都在努力。

目录前言 11 矿区概述及井田特征 21.1 概述 21.1.1 矿区的地理位置及行政隶属关系 21.1.2 地形、地貌、交通等情况 21.1.3 气候地震等情况 31.2 井田及其附近的地质特征 31.2.1 井田的地层层位关系及地质构造 31.2.2 含煤系及地层特征 41.2.3 水文地质 51.3 煤质及煤层特征 51.3.1 井田内煤层及埋藏条件 51.3.2 煤层的含瓦斯性、自燃性、爆炸性71.3.3 井田的勘探程度及进一步勘探要求72 井田境界及储量82.1 井田境界82.1.1 井田范围 82.1.2 边界煤柱留设 82.1.3工业广场保护煤柱留设82.1.4 边界的合理性 92.2 井田的储量 92.2.1 井田储量的计算原则92.2.2 矿井工业储量 103 矿井的年产量、服务年限及一般工作制度 12 3.1 矿井年产量及服务年限123.1.1 矿井的年产量 123.1.2 服务年限 123.1.3 矿井的增产期和减产期产量增加的可能性133.2 矿井的工作制度 134 井田开拓 144.1 井筒形式、位置和数目的确定 144.1.1 井筒形式的确定144.1.2 井筒位置及数目的确定 154.2 开采水平的设计 194.2.1 水平划分的原则194.2.2 开采水平的划分204.2.3 设计水平储量及服务年限234.2.4 设计水平的巷道布置234.2.5 大巷的位置、数目、用途和规格 234.3 采区划分及开采顺序 244.3.1 采区形式及尺寸的确定 244.3.2 开采顺序 254.4 开采水平井底车场形式的选择 264.4.1 开采水平井底车场选择的依据264.4.2 井底车场主要硐室 274.5 开拓系统综述304.5.1 系统概况 304.5.2 移交生产时井巷的开凿位置、初期工程量 315 采准巷道布置 335.1 设计采区的地质概况及煤层特征335.1.1 采区概况 335.1.2 煤层地质特征及工业储量335.1.3 采区生产能力及服务年限335.2 采区形式、采区主要参数的确定345.2.1 采区形式 345.2.2 采区上山数目、位置及用途 345.2.3 区段划分 345.3 采区车场及硐室 355.3.1 车场形式 355.3.2 采区煤仓 355.4 采准系统、通风系统、运输系统36 5.4.1 采准系统 365.4.2 通风系统 365.4.3 运输系统 365.5 采区开采顺序365.6 采区巷道断面376 采煤方法 396.1 采煤方法的选择 396.1.1 选择的要求396.1.2 采煤方法 396.2 开采技术条件396.3 工作面长度的确定406.3.1 按通风能力确定工作面长度 406.3.2 根据采煤机能力确定工作面长度 41 6.3.3 按刮板输送机能力校验工作面长度41 6.4 采煤机械选择和回采工艺确定 426.4.1 采煤机械的选择426.4.2 配套设备选型 446.4.3 回采工艺方式的确定446.5 循环方式选择及循环图表的编制47 6.5.1 确定循环方式 476.5.2 劳动组织表486.5.3 机电设备表496.5.4 技术经济指标表507 建井工期及开采计划517.1 建井工期及施工组织 517.1.1 建井工期 517.1.2 工程排队及施工组织排队527.2 开采计划537.2.1 开采顺序及配产原则537.2.2 开采计划 538 矿井通风 558.1 概述558.2 矿井通风系统的选择 558.2.1 通风方式的选择568.2.2 通风方法的选择578.3 矿井风量的计算与风量分配578.3.1 矿井总进风量 578.3.2 回采工作面所需风量的计算 588.3.3 掘进工作面所需风量598.3.4 硐室所需风量的∑Qd的计算608.3.5 其他巷道所需风量 618.3.6 风量的分配[17] 628.4 矿井总风压及等积孔的计算628.4.1 计算原则 628.4.2 计算方法 648.4.3 计算等积孔658.5 通风设备的选择 668.5.1 矿井主要扇风机选型计算668.5.2 电动机选型计算688.5.3 耗电量688.6 灾害防治综述[13] 698.6.1 井底火灾及煤层自然发火的防治措施 69 8.6.2 预防煤尘爆炸措施708.6.3 预防瓦斯爆炸的措施708.6.4 避灾路线709 矿井运输与提升719.1 概述719.2 采区运输设备的选择 719.2.1 采区运输上山皮带的选择71 9.2.2 采区轨道上山运输设备的选择72 9.2.3 运输顺槽转载机和皮带机选择72 9.2.4 回风顺槽中运输设备的选择 73 9.2.5 工作面刮板输送机的选择73 9.3 主要巷道运输设备的选择 749.4 提升749.4.1 提升系统的合理确定749.4.2 主井提升设备的选择759.4.3 副井提升设备的选择7610 矿井排水7710.1 矿井涌水7710.1.1 概述7710.1.2 矿山技术条件7810.2 排水设备的选型计算7810.2.1 水泵选型7810.3 水泵房的设计8010.3.1 水泵房支护方式和起重设备80 10.3.2 水泵房的位置8010.3.3 水泵房规格尺寸的计算80 10.4 水仓设计8110.4.1 水仓的位置及作用8110.4.2 水仓容量计算8111 技术经济指标8311.1 全矿人员编制8311.1.1 井下工人定员8311.1.2 井上工人定员8311.1.3 管理人员8311.1.4 全矿人员8411.2 劳动生产率8411.2.1 采煤工效8411.2.2 井下工效8411.2.3 生产工效8411.2.4 全员工效8411.3 成本8511.4 全矿主要技术经济指标86结论92参考文献93附录A 94附录B 97前言中国是世界最大产煤国煤炭在中国经济社会发展中占有极重要的地位煤炭是工业的粮食我国一次能量消费中煤炭占75%以上煤炭发展的快慢将直接关系到国计民生作为采矿专业的一名学生我很荣幸能够为祖国煤炭事业尽一份力毕业设计是毕业生把大学所学专业理论知识和实践相结合的重要环节使所学知识一体化是我们踏入工作岗位的过度环节设计过程中的所学知识很可能被直接带到马上的工作岗位上所以显得尤为重要学生通过设计能够全面系统的运用和巩固所学的知识掌握矿井设计的方法、步骤及内容培养实事求是、理论联系实际的工作作风和严谨的工作态度培养自己的科学研究能力提高了编写技术文件和运算的能力同时也提高了计算机应用能力及其他方面的能力该说明书为刘官屯矿0.90Mt/a井田初步设计说明书在所收集地质材料的前提下由指导教师给予指导并合理运用平时及课堂上积累的知识查找有关资料力求设计出一个高产、高效、安全的现代化矿井本设计说明书从矿井的开拓、开采、运输、通风、提升及工作面的采煤方法等各个环节进行了详细的叙述并进行了技术和经济比较论述了本设计的合理性完成了毕业设计要求的内容同时说明书图文并茂使设计的内容更容易被理解和接受在设计过程中得到了指导老师的详细指导和同学的悉心帮助在此表示感谢由于设计时间和本人能力有限难免有错误和疏漏之处望老师给予批评指正1 矿区概述及井田特征1.1 概述1.1.1 矿区的地理位置及行政隶属关系矿区位于唐山市东北约13km处的荆各庄村附近在开平煤田凤山西北侧矿井走向长5km倾斜长2.2km井田面积11km2南与马家沟矿业公司相距6km中间有陡河相隔北与陡河电厂相距3.5km行政属开平区管辖1.1.2 地形、地貌、交通等情况1) 地形地貌为一平坦的冲积平原北部山区为燕山山脉的余脉井田北、东、南三面被低山包围颇有山前扇状地景观井田地面标高-100m2) 交通该矿区的交通十分方便铁路：一条通往用煤大户陡河电厂的专用线并与吕陡线在井田上方交汇；另一条经马家沟矿业公司与老京山线的开平站相联公路：北距10km与京沈高速公路、102国道相联南距7km经开平与205国道、津秦高速公路相联形成了比较完整的交通网四通八达井田内共有8个自然村主要从事农业除东新庄外其它7个村庄已搬迁完毕图1-1 刘官屯矿交通位置图Fig.1-1 Liuguantun Mining traffic and location3) 水文本区东南的陡河发源于北部山地下游集入石榴河向南流入渤海主流全长100km河水终年不固不冻在双桥村一带有水库水库大坝距井田东端最近距离2.2km陡河最高水位+219.5m低于地面标高40m左右冬季水位介于+216~+217m1.1.3 气候地震等情况本区系于半大陆性气候夏季炎热多雨多东南风；冬季严寒凛冽秋冬多西北风雨季集中在七、八、九三个月年平均降雨量648.8毫升最高气温38.50C最低气温-22.6℃年平均气温10.6℃冻结期由11月二旬至次年3月上旬冻结深0.66m地震烈度六级1.2 井田及其附近的地质特征1.2.1 井田的地层层位关系及地质构造开平煤田位于燕山南麓在大地构造上位于中朝地台燕山沉降带的东南侧燕山南麓煤田在地质力学体系上处于天山～阴山纬向构造带、新华夏系构造带和祁吕～贺兰山山字形的三个巨型构造体系的交汇部位开平煤田受新华夏构造体系的影响以一系列ＮＮＥ向的褶曲及逆断层组成北部受纬向构造的影响逐渐向南弯转成走向近东西向煤系地层由石炭系中统唐山组上统开平组、赵各庄组及下二叠系大苗庄组、唐家庄组等组成岩性以砂岩、泥岩为主基底地层为中奥陶系马家沟组石灰岩分布于煤田周边地带与煤系地层呈不整合接触见井田地质特征表1-1煤田向南倾伏其南部界限可能跨过宝坻～奔城大断层伸入另一个二级构造单元－－华北断陷经钻口和电测曲线对比推断本区主要断层共有2条分别为F1 和F2区内尚未发现有大面积岩浆活动所见分布于煤田西侧和南侧区内未发现区域变质或侵入变质现象说明：据2001全国地层委员会和2004国际地层委员会发布的时代划分方案石炭纪二分二叠纪三分但为了与矿上其他资料吻合方便起见本次仍沿用旧的时代划分方案本井田西部以I号勘探线和F1断层为界东部以VI号勘探线为界北部以-300m等高线为界南部以-750等高线井田内赋存有9、12-2号两个可采煤层表1-1 井田地质特征表Tab. 1-1 Well field geological feature table 界统年代组厚度/m新生界第四系Q~~~~~~不整合~~~~~~ 洼里组0～890上古生界二叠系上统P222800P21古冶组346下统P12唐家庄组180P11大苗庄组79石系上统C32赵各庄组74C31开平组70中统C2唐山组-------平行不整合------ 马家沟组65下古生界奥陶系中统O2345下统O12亮甲山组115O11冶里组203武系上统33凤山组68 32长山组48 31崮山组82中统2张夏组120 下统12馒头组150 11景儿峪组263 元古界震旦系上统Z2W迷雾山组1200Z2Y杨庄组下统Z1K高于庄组600Z1T+H大红峪黄崖关组~~~~~~不整合~~~~~~五台群450太古界前震旦Ar1.2.2 含煤系及地层特征开平煤田构造形式以褶皱为主线型排列比较明显向斜背斜多呈相间平行排列区内由西至东有：蓟玉向斜及其两侧的窝洛沽向斜、丰登坞背斜、车轴山向斜、卑子院背斜、弯道山～西缸窑向斜、凤山～缸窑背斜、开平向斜本设计的十组煤分四个分层走向中部厚沿走向往两侧逐渐变薄但从钻孔看变化不大整个十组煤厚度均匀从全矿井看煤层角度东部较小西部边界偏大深部角度小浅部角度大1）表土层及风化层的深度矿井田内地势平坦为第四系冲积层所覆盖冲积层较厚井田浅部以风积细粉砂岩为主颗粒细而均匀表土层厚度平均在100m且有流沙2）煤层总数及可采层数本区煤层岩性变化不大煤层结构相对简单有少量夹矸共含十一个煤组本设计的十组煤全区发育9、12-2均为可采煤层1.2.3 水文地质荆东四矿的水文地质条件属一般型有八个含水层自下而上分别为：1）奥陶系石灰岩岩溶裂隙承压含水层（Ⅰ）2）K2～K6砂岩裂隙承压含水层（Ⅱ）3）K6～煤12砂岩裂隙承压含水层（Ⅲ）4）煤9～煤7砂岩裂隙承压含水层（Ⅳ）5）煤5以上砂岩裂隙承压含水层（Ⅴ）6）风化带裂隙、孔隙承压含水层（Ⅵ）7）第四系底部卵石孔隙承压含水层（Ⅶ）8）第四系中上部砂卵砾孔隙承压和孔隙潜水含水层（Ⅷ）其中与矿井生产较密切的为Ⅰ、Ⅳ、Ⅶ全矿预测涌水量：最大涌水量 419.6 m3/h正常涌水量 256.3 m3/h1.3 煤质及煤层特征1.3.1 井田内煤层及埋藏条件煤层走向主体为东西走向整体近似于长方形煤层赋存比较稳定全区发育平均倾角为14°左右可采煤层间距见表1-2表 1-2 煤层间距见表Tab .1-2 Seam pitch table煤层平均厚度（m)煤层间距(m)941512-23煤层赋存状态十煤组共分9、12-2分层全区发育见煤层柱状图如图1-2图1-2 综合柱状图Fig. 1-2 Synthesis column map本区煤层中夹石在井田中部最薄往南北两翼逐渐变厚沿倾向方向变化小沿走向方向向南北变化稍大本组地层一般厚度72.60m以粉砂岩为主粘土岩含量减少各种岩石所占的百分比为：粘土岩10.1％粉砂岩类占52.6％砂岩类占31.4％石灰岩占2.9％岩相组合上为浅海相薄层泥质碳酸盐岩和泻湖海湾相粉砂岩及砂岩沉积物的交替沉积煤的容重见表1-3表 1-3 煤的容重Tab.1-3 Bulk density of coal容重最小最大t/m31.191.461.30本组内赋存三层石灰岩由下而上命名为K4、K5、K6其中K5石灰岩为深灰色泥质生物碎屑岩时而接近钙质粘土岩特点是含灰白色的动物介壳富集成层与深灰色泥质灰岩交替成细带状形成明显的水平层理和水平波状层理极易区别于其它石灰岩厚度薄但比较稳定本组比较突出的特点是出现了含煤沉积是典型的海陆交互相沉积序列井田内各煤层的伪顶多为薄层泥岩直接顶一般为粘土岩或粉砂岩底板多为粉砂岩次之区内虽然岩性变化大但有一定规律即由东往西由下向上岩性逐渐由细变粗北部和中部较稳定各类砂岩层理不甚发育破碎易风化具有较强的膨胀性遇水后即软化断裂带附近层间滑动发育其内的巷道围岩不稳定易冒落变形位于煤层间的巷道有不同程度的移动和破坏1.3.2 煤层的含瓦斯性、自燃性、爆炸性本井田煤层瓦斯含量均很低属低沼矿井据化验资料瓦斯绝对涌出量为：1.27～5.56m3/min平均4.75 m3/min相对涌出量为：0.39～3.38m3/t平均1.17 m3/t煤尘爆炸指数为：为38.42％～64.20％；本区由于煤燃点低煤尘试验结果为火焰长度40mm岩粉量55%具有爆炸性自燃发火期为3-6个月1.3.3 井田的勘探程度及进一步勘探要求目前勘探程度已达到精查确定了高级储量为50%以上但为了满足以后生产要求应提高一水平的勘探程度使高级储量达到70%以上2 井田境界及储量2.1 井田境界2.1.1 井田范围本井田西部以I号勘探线和F1断层为界东部以VI号勘探线为界北部以-300等高线为界南部以-750等高线为界井田内赋存有9、12-2号两个可采煤层2.1.2 边界煤柱留设矿井走向长5km倾斜长2.2km井田面积11km2井田内地形比较完整井田四周依据相关规定和安全考虑分别留设20m的边界煤柱由于井田西面和南面为断层所包围故西部和南部的井田边界即为断层保护煤柱和井田境界保护煤柱按《煤矿安全规程》[2]规定边界煤柱的留法及尺寸：1) 井田边界煤柱留30m；2) 阶段煤柱斜长60m若在两阶段留设则上下阶段各留30m；3) 断层煤柱每侧各为20m；4) 采区边界煤柱留10m根据参考《煤炭工业设计规范》[1]和《矿井安全规程》[2]的相关数据要求和规定本井田所留的各种保护煤柱均合理符合规定2.1.3工业广场保护煤柱留设由《设计规范》规定：工业场地占地面积：45-90万t/年1.2～1.3公顷/10万t；120-180万t/年0.9～1.0公顷/10万t；240-300万t/年0.7～0.8公顷/10万t400-600万t/年0.45-0.6公顷/10万t本矿井设计年产90万t则工业广场占地面积为S=（90/10）*1.2=10.8公顷=108000m2 则工业广场设计成长380m宽290m的矩形在确定地面保护面积后用移动角圈定煤柱范围工业场地地面受保护面积应包括保护对象及宽度15m的围护带在工业场地内的井筒圈定保护煤柱时地面受保护对象应包括绞车房、井口房或通风机房、风道等围护带宽度为15m2.1.4 边界的合理性在本井田的划分中充分的利用到现有条件既降低了煤柱的损失也减少了开采技术上的困难使工作面的部署较为简易同时本井田的划分使储量与生产相适应矿井生产能力与煤层赋存条件、开采技术装备条件相适应井田有合理的尺寸条带尺寸满足《煤炭工业设计规范》[1]的要求走向长度划分合理使矿井的开采有足够的储量和足够的服务年限避免矿井生产接替紧张根据《煤炭工业设计规范》[1]的规定采区开采顺序必须遵守先近后远逐步向边界扩展的原则并应符合下列规定：1) 首采采区应布置在构造简单储量可靠开采条件好的块段并宜靠近工业广场保护煤柱边界线2) 开采煤层群时采区宜集中或分组布置有煤和瓦斯突出的危险煤层突然涌水威胁的煤层或煤层间距大的煤层单独布置采区3) 开采多种煤类的煤层应合理搭配开采综上所述矿井首采区定在靠近工业广场的西北部采区储量丰富有利于运输的集中和减少巷道的开拓费用所以井田划分是合理的因此综上来看本井田的划分是合理的也就是说本井田设计的边界是合理的2.2 井田的储量2.2.1 井田储量的计算原则1)按照地下实际埋藏的煤炭储量计算不考虑开采、选矿及加工时的损失；2)储量计算的最大垂深与勘探深度一致对于大、中型矿井一般不超过1000m；3)精查阶段的煤炭储量计算范围应与所划定的井田边界范围相一致；4)凡是分水平开采的井田在计算储量时也应该分水平计算储量；5)由于某种技术条件的限制不能采出的煤炭如在铁路、大河流、重要建筑物等两侧的保安煤柱要分别计算储量；6)煤层倾角不大于15度时可用煤层的伪厚度和水平投影面积计算储量；7)煤层中所夹的大于0.05m厚的高灰煤（夹矸）不参与储量的计算；8)参与储量计算的各煤层原煤干燥时的灰分不大于40%2.2.2 矿井工业储量矿井的工业储量：勘探地质报告中提供的能利用储量中的A、B、C三级储量本井田的工业储量的计算：1）工业储量井田煤层埋藏深度为-300~--750标高之间工业储量为:Eg＝11000000×（4+3）×1.3/cos14=103195876.3t2）井田永久煤柱井田永久煤柱损失包括铁路、井田境界、断层防护煤柱和浅部矿井水下开采防水煤柱a断层煤柱损失断层的两侧各留20m的保护煤柱此断层的面积为1188×40=47520m2故此断层保护煤柱损失为：47520×（3+4）×1.3=43.2万tb井田境界煤柱损失井田境界留设30m的边界煤柱总长为13528m；井田境界保护煤柱所占面积为405840m2经计算故境界保护煤柱损失为：405840×7×1.3=369.31万tP1＝43.2+369.31＝412.51万t3）矿井设计储量Es= Eg－P1＝10319.58－412.51＝9907.07万t4）采区回采率矿井采区回采率应该符合下列规定：厚煤层不应小于75﹪；中厚煤层不应小于80﹪；薄煤层不应小于85﹪全矿采区回采率按下式计算：=＝0.775）矿井设计可采储量Ek＝（ Es－Pz）×（2-1）式中Ek--设计可采储量Es--井田设计储量Pz--煤柱损失--采区平均回采率煤柱损失Pz主要包括工业广场压煤、阶段间煤柱等工业广场压煤Y9煤层压煤量＝（828+905）×683÷2×4×1.3＝307.75万t12-2煤层压煤量＝（840＋926）×704÷2×3×1.3＝242.44万t Y=307.75＋242.44＝550.19万t阶段煤柱＝（2851 ＋1861 ）×（4+3）×1.3÷cos14＝ 4.42 t Pz＝550.19＋4.42＝554.61设计可采储量：Ek =（Es－Pz）=（9907.07－554.61 ）0.77＝ 7201.4万t3 矿井的年产量、服务年限及一般工作制度3.1 矿井年产量及服务年限3.1.1 矿井的年产量矿井的年产量（生产能力）确定的合理与否对保证矿井能否迅速投产、达产和产生效益至关重要而矿井生产能力与井田地质构造、水文地质条件、煤炭储量及质量、煤层赋存条件、建井条件、采掘机械化装备水平及市场销售量等许多因素有关经分析比较设计矿井的生产能力确定为0.9 Mt/a合理可行理由如下：1)储量丰富煤炭储量是决定矿井生产能力的主要因素之一本井田内可采的煤层达到2层保有工业储量为1.03亿t按照0.9Mt/a的生产能力能够满足矿井服务年限的要求而且投入少、效率高、成本低、效益好2)开采技术条件好本井田煤层赋存稳定井田面积大煤层埋藏适中倾角小结构简单水文地质条件及地质构造简单煤层结构单一适宜综合机械化开采可采煤层均为厚煤层。
