网购人 铁塔组立作业指导书第一章工程概况一、工程概况本线路工程由220kV铁涌变电站的110kV出线构架起，至110kV 吉黄线N4-N5塔解口止，全线路按双回路设计，全长12.25千米。
导线采用LGJX-300/25型钢芯铝绞线，全线采用双地线：其中一根为LGJX-70/40钢芯铝绞线作屏蔽地线，另一根采用OPGW光纤复合架空地线。
新建铁塔51基。
其中直线塔34基，耐张塔17基。
二、塔型汇总表第二章现场施工组织机构第三章铁塔组立第一节内拉线悬浮抱杆分解组立铁塔工艺根据施工现场地形及塔型的具体情况、本工程的铁塔组立确定使用内拉线悬浮抱杆的组立方式，具体施工工艺流程为：一、施工准备1、施工人员应熟悉并掌握设计图纸和施工方案。
2、清理施工现场，保证无施工障碍物。
3、对工器具进行施工前的检查，保证抱杆无破损、裂纹、钢丝绳无断股，并做实验满足施工要求。
4、清点塔材，按顺序堆放。
5、施工人员分工要明确。
6、上塔作业人员经县级医院体检合格，并配置双保险安全带、工具袋及安全防护设施，使用的安全带经检验合格。
二、吊装法的现场布置1、施工现场布置悬浮抱杆内拉线组塔按一次吊件数量的不同，分为单吊组塔法和双吊组塔法，本工程采用单吊组装法。
其现场布置如下图：5）腰滑车 6）朝地滑车 7）控制绳 8）地滑车9）起吊钢丝绳 10）起吊件 11）腰环 12）腰环控制绳2、如图所示内拉线悬浮抱杆（单吊）分解组立塔采用截面为400×400×12m硬铝合金抱杆或Ф150～Ф200的圆钢抱杆，根据现场实际，耐张转角高度、段别的不同来合理地升降控制抱杆的有效高度，抱杆的上部拉线分别固定在铁塔的主角钢上，四个承托系统按悬浮式固定，并设置一套牵引设备。
抱杆的倾斜控制在10度之内，抱杆埋入塔身长度与露出长度的比例控制在3∶7范围内。
一次成片最大允许起吊重量如下：1）用Ф13钢丝绳直接起吊时，不超过1000kg；起吊时必须核准起吊重量。
铁塔组立及接地施工标准工艺作业指导书一、引言铁塔组立及接地施工是通信基站建设中的重要环节，其施工质量直接关系到基站的稳定性和通信质量。
本作业指导书旨在规范铁塔组立及接地施工过程，确保施工质量和安全。
二、施工前准备1. 施工前的准备工作包括但不限于以下内容：- 确定施工方案和施工计划；- 准备施工所需的材料、设备和工具；- 检查施工现场的环境和地形，确保施工条件良好；- 制定安全措施和应急预案。
三、铁塔组立施工1. 施工前的准备工作：- 检查铁塔组立所需的材料、设备和工具；- 确保组立基础的平整度和承载能力；- 检查铁塔组立的位置和方向是否正确。
2. 组立铁塔的步骤：- 按照施工方案，逐步组装铁塔的各个部分；- 使用合适的工具和设备，确保组装的牢固稳定；- 检查组装后的铁塔是否符合设计要求。
3. 铁塔组立的质量控制：- 进行铁塔的垂直度和水平度检测；- 检查铁塔各个部分的连接是否牢固；- 检查铁塔的表面是否平整，无明显的缺陷。
四、接地施工1. 接地施工前的准备工作：- 确定接地位置和数量；- 准备接地所需的材料和设备；- 清理接地位置周围的杂物和污物。
2. 接地施工的步骤：- 在接地位置挖掘合适的接地坑；- 安装接地体，确保接地体与地面紧密接触；- 连接接地体与铁塔的接地线。
3. 接地施工的质量控制：- 测量接地电阻，确保符合规定的要求；- 检查接地体和接地线的连接是否牢固；- 检查接地位置周围是否有其他干扰物。
五、施工安全措施1. 施工过程中，必须遵守以下安全措施：- 戴好安全帽、安全鞋等个人防护装备；- 严禁酒后施工和超负荷作业；- 注意施工现场的通风和照明；- 禁止在高处施工时玩笑和嬉戏。
2. 应急预案：- 制定施工现场的应急预案，包括火灾、意外伤害等紧急情况的处理方法；- 配备必要的急救设备和人员，确保及时救治伤员。
六、总结本作业指导书详细介绍了铁塔组立及接地施工的标准工艺和作业流程。
在施工过程中，施工人员必须严格按照本指导书的要求进行施工，确保施工质量和安全。

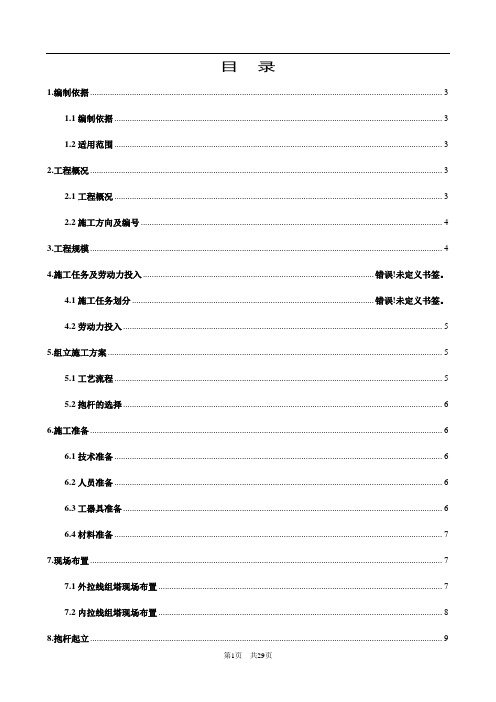

目录1.编制依据 (3)1.1编制依据 (3)1.2适用范围 (3)2.工程概况 (3)2.1工程概况 (3)2.2施工方向及编号 (3)3.工程规模 (4)4.施工任务及劳动力投入 ...................................................................................................... 错误！未定义书签。
4.1施工任务划分 ........................................................................................................... 错误！未定义书签。
4.2劳动力投入 (5)5.组立施工方案 (5)5.1工艺流程 (5)5.2抱杆的选择 (6)6.施工准备 (6)6.1技术准备 (6)6.2人员准备 (6)6.3工器具准备 (6)6.4材料准备 (7)7.现场布置 (7)7.1外拉线组塔现场布置 (7)7.2内拉线组塔现场布置 (8)8.抱杆起立 (9)铁塔组立作业指导书9.塔材吊装 (11)9.1构件地面组装与绑扎 (11)9.2构件的吊装要求 (11)9.3外拉线内悬浮抱杆起吊操作 (12)10抱杆提升 (13)11铁塔横担吊装 (14)12抱杆拆除 (14)13现场清理 (15)14质量要求及保证措施 (15)15铁塔组立工序常见危险点和预防措施 (17)16职业安全健康要求 (18)17环境保护要求 (20)18主要工器具一览表 (20)19.铁塔组立及安装工艺要求 (23)20.吊点绑扎、吊装示意图 (28)21.各型铁塔单线图 ................................................................................................................ 错误！未定义书签。
东宁东升水电站送出66kV线路新建工程铁塔组立施工作业指导书黑龙江省华晖送变电工程有限公司东宁东升水电站送出66kV线路新建工程施工项目部2014年6月审批页批准：____________ 年月日审核：____________ 年月日编制：____________ 年月日目录1、编制依据： -------------------------------------------------------------------------------------------------------------------- - 1 -2、工程概况 ----------------------------------------------------------------------------------------------------------------------- - 1 -3、本工程塔型及数量一览表 ------------------------------------------------------------------------------------------------- - 1 - 第一章质量及工艺标准 ---------------------------------------------------------------------------------------------- - 2 - 第二章内悬浮抱杆分段组立铁塔 ------------------------------------------------------------------------------------------- - 6 - 第三章吊车分段组立铁塔---------------------------------------------------------------------------------------------------- - 11 - 第四章安全施工措施------------------------------------------------------------------------------------------------------- - 15 - 第五章环境保护及文明施工----------------------------------------------------------------------------------------------- - 17 - 第六章应急响应--------------------------------------------------------------------------------------------------------------- - 18 - 附件一主要工器具附表 -------------------------------------------------------------------------------------------------------- - 19 -编制说明：本施工作业指导书适用于东宁东升水电站送出66kV线路新建工程的分解组塔施工。
Q/GDW江苏省电力公司企业标准Q/GDW-10-338-200710kV铁塔（钢管塔）组立标准化作业指导书实施2007-10-20 发布2007-10-20江苏省电力公司发布Q/GDW-10-338-2007目次前言 (II)1范围 (1)2引用文件 (1)3人员要求 (1)4危险点预控 (2)5工器具及耗材准备 (2)6作业流程图 (3)7施工工序及技术要求 (5)8施工报告 (7)附录A （规范性附录）10kV铁塔（钢管塔）组立现场标准化作业指导书（范本） (9)Q/GDW JO-338-2007本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合江苏省电力公司的实际情况而制定。
本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设（更换）标准化作业指导书10kV铁塔（钢管塔）组立标准化作业指导书1 OkV单相配电变压器安装标准化作业指导书10kV线路坏网柜安装（更换）标准化作业指导书10kV交联电缆敷设（更换）标准化作业指导书10kV电缆分支箱更换标准化作业指导书1 OkV带电T接用户标准化作业指导书本标准的编写格式和规则符合GB/T 1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。
本标准附录A为规范性附录。
本标准由江苏省电力公司生产技术部提出并解释。
本标准由江苏省电力公司生产技术部归口。
本标准起草单位：江苏省电力公司生产技术部、淮安供电公司。
本标准主要起草人：王洪波、潘朝贤、许明生、刘华IIQ/GDW-10-338-2007 WkV铁塔（钢管塔）组立标准化作业指导书1范围本标准规定了 lOkv铁塔（钢管塔）组立标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求、检修维护记录表等。
磐桦地区220KV电网完善线路改造工程铁塔组立施工作业指导书四平电力设备制造安装有限公司编制：审核：批准：一．工程概况1、工程简述二．铁塔参数见表1。
三．施工技术依据本工程铁塔组立施工所执行的技术规程、规范及有关图纸文件有：1.本工程的设计图纸及设计变更；2.《110～500kV架空电力线路施工及验收规范》(GBJ233-90)；3.《电力建设安全工作规程》(架空线路部分)（DL5009.2 -94）；4. 相关《架空送电线路组立铁塔施工守则》；5.设计单位、监理公司下发的有关铁塔工程的通知、文件、以及会议纪要等。
表1 铁塔参数表四．线路方向及有关规定图1五．铁塔组立对基础的要求铁塔基础应符合下列规定时，方可进行组立铁塔施工：1.经过中间验收合格者；2.混凝土强度应符合分解组塔时基础强度达到设计强度的70％的要求；六．铁塔组立施工工艺要求1、脚钉位置（1）直线塔脚钉均安装在D腿；（2）转角及终端塔规定安装在线路转角的内侧(呼称高以下)，呼称高以上的脚钉安装在转角外侧。
铁塔脚钉弯钩一律朝上。
中线挂线铁安装在内角侧。
（3）直线耐张塔脚钉安装在D腿，中挂线铁安装在线路前进方向的右侧，呼称高以上脚钉安装在前进方向左侧。
2.螺栓规格及穿向（1）铁塔螺栓及脚钉自地面以上8米位置安装防盗帽（以高腿地面为准）（2）铁塔螺栓除防盗螺栓外全部安装防松帽。
使用双帽的螺栓不再安装防松帽。
（3）螺栓穿向：①立体结构水平方向者由内向外；垂直方向者由下向上；铁塔斜面螺栓均由下向上穿。
②平面结构顺线路方向者由小号侧向大号侧穿入（单面结构）；横线路方向者两侧由线路内侧向线路外侧；中间由左向右(面向大号分左右)•，垂直方向由下向上穿。
3.与螺栓连接的构件应符合下列规定（1）螺杆应与构件平面垂直，螺栓头平面与构件平面不应有空隙；（2）螺栓紧固并加装扣紧螺母后，螺栓露扣长度要求：①单螺母应不少于两扣；②双螺母至少应平扣；（3）承受剪力的螺栓，其丝扣部分不得进入联接构件的剪切面内；（4）各构件的螺栓规格应符合设计图纸要求；4.螺栓的紧固要求（1）•铁塔各部件的组装应紧密牢固，交叉构件在交叉处有空隙者，应按设计图纸装设相应厚度的垫片；（2）•螺杆和螺母的螺纹有滑扣或螺母棱角磨损严重以至扳手打滑者，应予以更换；（3）铁塔组立后，地脚螺栓螺母必须及时配齐紧固，并采取有效的防松、防盗措施，防止倒塔事故的发生；（4）组塔后铁塔螺栓紧固率应达到96％以上，其紧固程度应符合螺栓紧固力矩标准（如表2）。
南桂110kV线路工程Ⅱ标铁塔组立作业指导书桂林漓昇电力建设有限责任公司2006年3月10日批准：审核：校核：编写：目录1、铁塔工程概况 (4)2、施工依据 (5)3、一般知识及规定 (5)4、铁塔组立的施工方案及注意事项 (7)5、立塔操作程序 (9)6、铁塔组立的安全要求 (11)一、铁塔工程概况1、我公司施工的南桂110KV线路工程Ⅱ标段全长30km共有铁塔40基。
2、线路方向及塔腿编号162#1#3、沿线地形地质：沿线塔位海拔高度在285～680米之间，其高山大山岭占100%。
沿线植被覆盖较好，无不良地质现象，土质划分为：岩石占30%，松砂石占60%，普通土占10%。
二、施工依据1、《110—500kV架空电力线路施工及验收规范》（GBJ233—90）、设计文件、施工图会审纪要。
2、《电力建设安全工作工程》、《电业安全工作规程》。
3、设计部门提供的施工图。
4、本工程施工组织设计和本作业指导书。
三、一般知识及规定1、以16#为前进行方向，转角铁塔（包括直线和）的脚钉安装在：横担下装在内角，横担上装在外角；直线塔装在D腿2，地面以上9米范围内的铁塔螺栓全部采用防盗螺栓，横担以下2m至塔顶装放松罩。
3、跳线支架的安装位置：（1）全线路的直线耐张塔的导线支架，装在线路前进方向的左而。
（2）其他转角塔的跳线支架应安装在转角的内侧。
4、螺栓的穿入方向：（1）立体结构：水平方向由内向外，垂直方向由上向下。
（2）平面结构：顺线路由送电侧穿入：横线路由内向外，中间由左向右（面向复兴站侧）；垂直方向由下向上。
5、铁塔各构件的组装应牢固，交叉处有空隙者，应装设相应厚度的垫圈或垫板。
6、当采用螺栓连接构件时，应符合下列规定：（1）螺杆应与构件面垂直，螺栓头平面与构件不应有空隙。
（2）螺母拧紧后，螺杆露出螺母的长度：对单螺母不应小于两个螺距，对双螺母必须出扣。
（3）必须加垫者，每端不宜超过两个垫片。
7、铁塔部件组装有困难时应查明原因，严禁强行组装。
35KV架空线施工铁塔组立作业指导书目录一、概况与编制依据2二、铁塔组立施工5三、铁塔组立施工须知事项26四、铁塔组立安全措施28一、概述1、我公司施工的35KV架空线施工全长6km共有铁塔26基，基中转角塔13基，直线塔13基。
转角塔型： 35H-SJ11、35H1SJ12、35H-SJ13、1D9-SJC1四种。
直线塔型：35H-SZ11一种。
直线塔型呼称高为18～30m，转角塔型呼称高为15～24m。
21、《110—500kV架空电力线路施工与验收规X》〔GBJ233—90〕、设计文件、施工图会审纪要。
2、《电力建设安全工作工程》、《电业安全工作规程》。
3、设计部门提供的施工图。
4、本工程施工组织设计和本作业指导书。
1.3.1坚决遵照招标文件各项标准和条款要求，根据工地的实际情况。
1.3.2认真贯彻国家和地方有关根本建设的各项方针、政策，遵守国家和地方的法律。
严格执行施工程序和合同规定的工程竣工工期，严格遵守设计规X、施工规X和验收标准。
1.3.3采用流水交叉施工方法组织有节奏、均衡和连续施工；坚持先进性、科学性、经济性与实际相结合。
“质量第一，安全第一〞，在安全生产的原如此下，推行标准化管理和实行安全生产责任制；坚持对施工过程严密监控、动静结合、科学管理的原如此。
1.3.5实行项目法管理，通过对劳力、设备、材料、资金、技术方案和信息的优化处置，实现造价、工期、质量目标效果。
1.3.6实行监理、施工、设计和建设单位四结合，做好施工部署，一切忠实业主，一切听从监理的指挥；言必行、行必果，兑现我公司在投标书中的承诺。
1.3.7充分利用现有机械设备，扩大机械化施工X围，减轻劳动强度，提高劳动生产率。
1.4.1在认真、全面系统地阅读招标文件和施工设计图的根底上，通过对施工现场的实地踏勘、了解与业主、监理对承建商的各项要求。
1.4.2在认真采集信息和搜集工程资料的根底上，针对本工程特点，并结合我公司多年来在同类或类似工程中的施工实践。
编号：Q/SD-4 召庄110KV送电工程吊车组立铁塔标准化作业指导书编写：年月日审核：年月日年月日年月日批准：年月日作业负责人：作业时间：年月日时分至年月日时分欣和电建输电分公司1 工作任务召庄110kV送电工程吊车组立铁塔作业2 工期安排3 作业准备阶段3.1 准备工作3.2 主要工器具第1页共9页第2页共9页3.3 主要备品备件及材料3.4 危险点分析及安全控制措施：第3页共9页3.5 人员分工4 作业阶段4.1 开工第4页共9页4.3 作业流程第5页共9页第6页共9页第7页共9页4.4 竣工5 附件：铁塔组立质量要求5.1 铁塔各构件的组装应牢固，交叉处有扑空隙者，应装设相应厚度的垫圈或垫板。
5.2当采用螺栓连接构件时，应符合下列规定：5.2.1螺栓应与构件平面垂直，螺栓头与构件间的接触处不应有空隙；5.2.2螺母拧紧后，螺杆露出螺母的长度：对单螺母，不应小于两个螺距；对双螺母，可与螺母相平；5.2.3螺杆必须加垫者，每端不宜超过两个垫圈；5.2.4 螺栓的防卸、防松应符合设计要求；5.3螺栓的穿入方向应符合下列规定：5.3.1对立体结构：5.3.1.1水平方向由内向外；5.3.1.2垂直方向由下向上；5.3.1.3斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向；5.3.2对平面结构：5.3.2.1顺线路方向，按线路方向穿入或按统一方向穿入；5.3.2.2横线路方向，两侧由内向外，中间由左向右（按线路方向）或按统一方向穿入；5.3.2.3垂直地面方向者由下向上；5.3.2.4斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。
注：个别螺栓不易安装，穿入方向允许变更处理。
5.4 铁塔部件组装有困难时应查明原因，严禁强行组装。
个别螺孔需扩孔时，扩孔部分不应超过3mm，当扩孔需超过3mm时，应先堵焊再重新打孔，并应第8页共9页进行防锈处理。
严禁用气割进行扩孔或烧孔。
5.5螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的螺栓必须更换。
35KV架空线施工铁塔组立作业指导书批准：审核：编制：目录一、概况及编制依据 (2)二、铁塔组立施工 (5)三、铁塔组立施工注意事项 (26)四、铁塔组立安全措施 (28)一、概述1、我公司施工的35KV架空线施工全长6km共有铁塔26基，基中转角塔13基，直线塔13基。
转角塔型： 35H-SJ11、35H1SJ12、35H-SJ13、1D9-SJC1四种。
直线塔型：35H-SZ11一种。
直线塔型呼称高为18～30m ，转角塔型呼称高为15～24m 。
2、线路方向 取水泵房1.2编制依据1、《110—500kV 架空电力线路施工及验收规范》（GBJ233—90）、设计文件、施工图会审纪要。
2、《电力建设安全工作工程》、《电业安全工作规程》。
3、设计部门提供的施工图。
4、本工程施工组织设计和本作业指导书。
1.3编制原则1.3.1坚决遵照招标文件各项标准和条款要求，根据工地的实际情况。
A B CD1.3.2认真贯彻国家和地方有关基本建设的各项方针、政策，遵守国家和地方的法律。
严格执行施工程序和合同规定的工程竣工工期，严格遵守设计规范、施工规范和验收标准。
1.3.3采用流水交叉施工方法组织有节奏、均衡和连续施工；坚持先进性、科学性、经济性与实际相结合。
1.3.4坚持“质量第一，安全第一”，在安全生产的原则下，推行标准化管理和实行安全生产责任制；坚持对施工过程严密监控、动静结合、科学管理的原则。
1.3.5实行项目法管理，通过对劳力、设备、材料、资金、技术方案和信息的优化处置，实现造价、工期、质量目标效果。
1.3.6实行监理、施工、设计和建设单位四结合，做好施工部署，一切忠实业主，一切听从监理的指挥；言必行、行必果，兑现我公司在投标书中的承诺。
1.3.7充分利用现有机械设备，扩大机械化施工范围，减轻劳动强度，提高劳动生产率。
1.4编制说明1.4.1在认真、全面系统地阅读招标文件和施工设计图的基础上，通过对施工现场的实地踏勘、了解及业主、监理对承建商的各项要求。
龙源哈密苦水西第三风电场一期（49.5MW）风电项目场区配电施工工程铁塔组立作业指导书编制：审核：批准：四川省广安陵江送变电安装有限责任公司2014年03月17日根据本工程杆塔的特点及地形情况，铁塔采用内拉线悬浮抱杆分解组立。
抱杆采用规格为400×400㎜及500×500mm抱杆。
对于塔位附近有障碍物，不能打拉线的地方，可以采用小抱杆零吊的办法进行铁塔组立。
内拉线抱杆分解组塔的施工方法，大体上与外拉线抱杆分解组塔法相同。
根据铁塔类型、尺寸和重量的不同，而进行分片或分单腿吊装。
由于是内拉线抱杆，塔身部分分段吊装是不可能的。
一般来说，酒杯型铁塔瓶口以下，每段铁塔分为两片，分别在地面组成平面后进行起吊，颈部下曲臂可以和上曲臂一起组成平面，从铁塔侧面起吊；也可以单将下曲臂组成两侧面，而将上曲臂组装在横担上从正面起吊，但是不宜将上曲臂自成一吊进行安装。
边线横担可以组成立体，利用已装好的上横担进行吊装。
一、铁塔分片的原则(1)分片重量不超过抱杆的允许最大承载能力及最大起吊高度；(2)铁塔分片的可能性，如考虑铁塔主材的接头，分片后能否组成稳定的整体结构；(3)安装作业的方便和安全。
二、牵引钢绳与构件的绑扎(1)牵引钢绳在构件上的绑扎位置，一定要在构件重心以上。
绑扎完毕后，牵引绳—定要位于构件的结构中心线上，以防止构件在起吊过程中产生倾覆、歪斜等现象。
在绑扎时构(2)静张力的计算在施工中必须事先根据铁塔的最重构件及抱杆的重量进行测算，当抱杆为竖直状态时，设攀根绳对地夹角为ω，其受力分析（见图）。
根据图中数据由正弦定理得出：F/sinβ1=T/sin（90+ω）=G/sin[90-（ω+β1）]即：F/sinβ1=T/cosω=G/cos（ω+β1）式中：F—攀根绳的静张力，kN;T—起吊绳的静张力，kN;G—被吊构件的重力，kN;β1——起吊绳与抱杆轴线间的夹角，（º）B—已组塔段上端的塔身宽度，m；X—已组塔段上端至被吊构件间的水平距离，m；L1——抱杆露出已组塔段的垂直高度，m。
由上式得出攀根绳受力的计算式为F=[ sinβ1/ cos（ω+β1）]G三、构件起吊(1)开始起吊构件时，应拉紧下部的调整大绳，并放松上部调整大绳，使构件平稳起立。
调整大绳的绑扎要求：起吊横担时，应在其两端牵引钢绳绑扎处各栓一条大绳；起吊腿部，身部、颈部时，应在构件上、下端各栓一条大绳；起吊比较宽的竖长构件时，除在构件上端栓一条大绳外，在下端每根主材上各栓一根，这样既便于构件的安装，又能减少构件本身在吊装过程中产生变形的可能性。
调整大绳必须绕在可靠的锚桩或树根上，与构件绑扎的地方，一定要位于节点位置，以免吊装时绳扣滑脱。
调整大绳与地面的夹角应小于45°。
(2)起吊构件在起立前，应在构件的着地端头，设专人看护，以免顶弯构件。
起吊构件的吊点位置，应选在起吊塔件两侧主材铁塔组立的节点处，相互对称，并在构件重心以上。
起吊绳应在塔片的下面绑扎，以使就位后起吊绳在塔身内侧。
根据吊件的形状和稳定性，确定吊件是否需要在吊点处进行补强，一般横向较宽较长的吊件，如塔身较宽的塔片或横担以及塔料较小的塔片，可采用以下两种补强方法，防止构件在起吊过程中变形和折弯。
①两点水平绑扎起吊时，可在绑扎位置进行补强，使用补强木或钢管与构件绑扎，绑扎钢绳与起吊绳用U形环联结并绑死，不得窜动。
②多点绑扎起吊时，视情况一般可不需进行补强，直接靠绑扎位置来调整构件受力。
(3)根据内拉线抱杆的起吊特性，要求朝天滑车两侧的起吊钢丝绳和牵引钢丝绳对抱杆的夹角尽可能使其大致相同，以减少抱杆的水平力。
所以在吊装过程中，塔片应沿着起吊绳方向斜向提升，抱杆应略向起吊侧倾斜，使起吊绳靠近塔段的水平铁，一般应离开塔段150～200mm最为合适。
用控制大绳调整吊件位置，并设专人在起吊侧面加以监视，以防塔片被卡住，如图所示。
(4)如塔片离塔身较远，会使起吊角增大，从而使大绳、起吊绳、抱杆等受力增加。
为此，应适当放松调整大绳，以减小抱杆的水平力。
(5)塔片刚起吊时，若变形较大，应立即停磨放下，调整吊点位置或采取补强措施。
如塔片不在起吊位置处，且偏出距离较远会使抱杆受力增大。
为减小抱杆受力，应在塔片刚被抬起一侧时用扛棒撬移塔片，以保持在正常位置处起吊。
不得利用抱杆在地面强拖硬拽。
(6)调整大绳需要放松或收紧时，应缓慢操作，防止突然松绳而造成过大的冲击力。
当吊件的某部分插入塔身内或被挤牢时，应缓慢提升，边升边撬，不得靠压大绳的方法处理。
(7)起吊塔片上升时，应在两侧设专人监视。
塔片不得被卡牢，要使塔片靠近塔身上升。
此时控制大绳受力不应过大。
(8)起吊塔片上升至高空时，塔上作业人员应站在塔身内侧和顶部水平铁的下面，并靠在起吊方向的侧面监视吊件上升情况，不得位于起吊方向的前后面。
在提升过程中，塔上人员除起吊侧外，可进行工作。
(9)塔片就位时，应先低侧主材，后高侧主材。
低侧就位后在角钢两肢上各插入一个尖头扳子装上1～2个螺栓。
然后回松调整另一侧，当主材接头位置达到安装要求后，再将全部螺栓装上拧紧。
塔片就位时，如果回松过头，不得立即再提升就位，应先用尖扳子撬动塔片，使吊件活动，确认没有被卡住或拉牢，方可慢慢提升。
不得将一侧构件联结好，再提升另一侧，这样会造成起吊绳超载，甚至会被拉断。
另外，在构件就位时，尚应注意因小拉铁与已组立好的水平铁支牢而致使绞磨回松无张力，这样容易发生吊件突然下冲。
塔片就位后应立即将两侧斜铁装齐(无斜铁应打设拉线)，以稳定塔片。
(10)塔身第一段组立完毕后，在已组立塔身上端应布设安全网，安全网与腹铁之间的距离应不小于2m。
(11)塔颈斜向沿起吊绳上升并达到就位后，先在主材上装好一只螺栓，并以此为轴再缓慢回松起吊绳将一侧的长斜拉铁装上，然后再将另一侧短斜拉铁装好，使构件受力稳固。
如果装上另一侧短斜拉铁后又碍于另一侧塔颈就位安装时，可在短斜拉铁位置用钢丝绳和双钩补强拉牢。
这样才可登上塔颈解除起吊绳。
(12)地线顶架与横担合并吊装或分开吊装，应根据结构重量和就位方便确定。
地线顶架的吊装方法，也可参照上所述的吊装方法。
(13)构件刚离地，应对所有起重设备进行一次全面检查，如无异常情况，才能继续起吊。
起吊构件过程中，调整大绳的受力应适中。
当调整绳受力太大时，构件离塔体较远，这会增加很多设备(如起吊钢绳、抱杆、牵引动力等)的受力；当调整大绳过松时，会引起构件与塔体碰撞，甚至勾住塔体构件，这也是十分危险的。
一般应使起吊构件离开塔身0.5米(净距离)左右最为合适。
调整大绳需松紧时，应缓松缓紧，要防止突然松绳。
四、构件安装由于上、下拉线固定在主材上，塔身受力较大，为避免安装时塔身出现扭曲变形的现象，故安装构件时必须注意以下三点：(1)在每段铁塔正侧面的构件基本组装完后，才能开始提升抱杆；(2)当抱杆提升完毕，开始吊装上面一段构件之前，凡是能安装上的辅铁，包括位于结构水平断面上的拉铁(即横膈材)及酒杯、猫头型等塔颈部上平面的拉铁(由于抱杆或上、下拉线的妨碍而无法安装的拉铁可以例外)，都必须装上；(3)主材接头螺栓及连接接头附近水平铁的螺栓，必须拧紧。
安装构件时，所有作业人员应密切配合，听从统一指挥。
当主材接头安装完毕，并把侧面必要的拉铁装上以后，作业人员才能登上刚安装的构件，进行解开牵引钢绳、调整大绳等作业。
4.3.2.6抱杆竖立采用分段内拉线抱杆时，在竖立前应把抱杆组装好，组装时应注意先把腰环套入，把接头螺栓逐个拧紧。
抱杆可借助人字抱杆或已组装好的塔腿进行竖立，但无沦采用哪种方法，在抱杆竖立完毕后，均应把由于妨碍抱杆竖立而拆卸的拉铁重新装好。
五、抱杆提升提升抱杆的其提升步骤如下：(1)绑好上、下两层提升抱杆的腰环，使抱杆在结构中心线上就位。
上腰环绑得愈高愈好，下腰环绑在离接头处水平铁或颈部K节点往下大约2.5米的地方；(2)解开上拉线，把定长的上拉线绑到下一工作位置，此时上拉线呈松弛状态；(3)把牵引钢绳从牵引动力侧向塔根抽回适当长度，然后在接头处水平铁附近或颈部K节点主材上绑死。
再让牵引绳依次通过抱杆根部的朝地滑车、塔上的腰滑车，引向转向滑车直至牵引动力。
此时，塔上的腰滑车一定要与牵引钢绳绑扎处等高，并在其对角位置；(4)启动牵引钢绳，把抱杆提升很小的一个高度，解开下拉线；(5)继续拉紧牵引钢绳，使抱杆逐步向上提升，直至抱杆把原来呈松弛状态的四根上拉线顶紧为止。
在抱杆提升过程中，由于设置了上、下两层腰环，抱杆不至于有太大的倾斜；所以在一般情况下塔上无需设人看护；(6)把下拉线拉紧，在规定的地方绑死。
绑死下拉线时，应按抱杆吊装构件时所需的倾斜度，考虑下拉线绑扎的松紧程度：下拉线绑得越松，则抱杆倾斜度越大；下拉线绑得越紧，则抱杆倾斜度越小。
具体操作时，有一人拉紧，一人绑扣即可，不必有意识地把下拉线绑成松弛状态，否则将会使抱杆倾斜度过大，增加安装工作的困难；(7)松开牵引动力，使牵引钢绳恢复起吊构件的工作状态，作好起吊构件的准备；(8)在绑扎上、下拉线时，务使牵引钢绳按规定范围穿越。
六、抱杆工作位置调整抱杆工作位置的调整包括以下两个方面：(1)抱杆提升完毕，上、下层腰环均失去其原有的作用，为避免起吊时抱杆在腰环处出现鼓肚，甚至折断，所以一定要把上、下腰环松开；(2)在抱杆提升完毕松开牵引钢绳后，由于上拉线和抱杆的自重、下拉线绑的不紧、钢绳受力后的弹性伸长等原因，抱杆根部仍然要下沉100—200毫米。
这样，原来绑紧的四根上拉线又呈松弛状态，使抱杆头部有一个较大的自由活动范围。
当然其好的一面是：使抱杆在起吊受力后能进行倾斜；但也有坏的一方面，即抱杆有可能不往需要的那一面倾斜，给安装工作造成困难。
因此，在抱杆起吊完毕，构件吊装以前，必须调整上拉线，使抱杆往起吊构件平面倾斜，并拉紧受力的两根上拉线，使抱杆头部基本上固定。
其调整的方法，一般是在上拉线下部，串联一个调整花篮螺栓。
若起吊后抱杆的倾斜与要求的偏差较大，使组装产生困难时，也可调整下拉线，使抱杆头部达到要求位置。
七、抱杆拆除抱杆拆除方法，与外拉线抱杆的拆除方法基本上相同，其主要顺序为：（1）在横担中部挂一转向滑车，然后，把通过地滑车及转向滑车的牵引钢绳引至抱杆（2）拆除上拉线，这时抱杆在横担结构内，不会有多大的倾斜；（3）启动牵引动力，把抱杆稍向上提升适当高度后，拆除下拉线，并在抱杆根部栓一根大绳。
（4）启动牵引钢绳，使抱杆徐徐下降，当抱杆头部降至横担上平面时，应该用腰绳把抱杆头部和牵引钢绳拢在一起。
（5）继续回松牵引钢绳，抱杆随之下降，其它与外拉线抱杆的拆除方法相同。
