Q/HED—2014 220KV电容式电压互感器试验作业指导书1范围本作业指导书适用于我厂220KV电容式电压互感器试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
该试验的目的是判定220KV电容式电压互感器的状况，能否投入使用或继续使用。
制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2005《电力设备交接和预防性试验规程》高压电气试验方法中国电力出版社3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。
3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。
3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。
3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。
3.6整个试验中指定专人进行指挥、协调，并在升压时高声呼唱。
3.7进行高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
3.8参加试验的人员必须熟悉本作业指导书，并能熟记熟背本书的试验项目，试验标准等。
4设备信息5现场准备及工具仪器准备125.2 工作准备□ 工器具已准备完毕，材料、试验仪器已落实。
□ 作业文件已组织学习，工作组成员熟悉本作业指导书内容。
5.3 办理相关工作票□ 检查验证工作票。
6 试验项目 220KV 电容式电压互感器试验包括以下试验项目：a) 测量绝缘电阻。
b) 介质损耗及电容量测量试验。
7 试验工序及质量标准7.1 测量绝缘电阻7.1.1 试验目的□ 有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。
7.1.2 适用范围□ 交接、大修、预试、必要时。
编号：Q/×××220kV升压站X单元电容式电压互感器交接试验作业指导书
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验参加人：
试验日期年月日时至年月日时
1适用范围
本作业指导书适用于220kV升压站X单元电容式电压互感器现场交接试验。
2引用文件
3试验前准备工作安排
3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序4．1开工
4．2试验项目和操作标准
4．3竣工
5试验总结
6作业指导书执行情况评估
7 附录
a.试验接线图
图1自激法测量C1试验接线图图2 自激法测量C2试验接线图
试验记录：
电容式电压互感器绝缘试验记录。
互感器常规预防性试验第一节绝缘电阻测量一、试验目的检查互感器一次绕组对地、二次绕组间及对地绝缘状况，判定互感器一次绕组对地、二次绕组间及对地绝缘电阻是否能够满足运行需要。
二、试验周期浇筑式电流互感器:1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。
2、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。
自首次预防性试验起，其后最长以6年为一个周期进行试验。
3、必要时。
电磁式电压互感器（固体绝缘）：1、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。
自首次预防性试验起，其后最长以3年为一个周期进行试验。
2、必要时。
三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。
2、确定互感器具备试验条件：落实安全措施，拆除电压互感器高压保险，拆除电流互感器下侧电缆。
3、互感器一次绕组对二次绕组及地绝缘电阻测量：将互感器二次绕组端子全部短接并接地,用兆欧表2500V档位进行测量，仪表“L”端测试线接互感器一次绕组，“E”端测试线接二次绕组或者互感器金属外壳，记录1min绝缘电阻值。
4、互感器二次绕组间及其对外壳（地）绝缘电阻测量：将互感器二次绕组接地点全部拆除，将所要测量的二次绕组短接，其它二次绕组短接并接地。
用兆欧表500V 档位进行测量，仪表“L”端测试线接所要测量的二次绕组，“E”端测试线接互感器金属外壳。
记录1min绝缘电阻值，同理测量其它二次绕组绝缘电阻。
5、互感器一次绕组、二次绕组对地充分放电：依次将互感器一次绕组、二次绕组对地充分放电。
6、拆除二次绕组短接线并恢复二次绕组所有接地点：拆除互感器二次绕组所有短接线并恢复二次绕组所有接地点。
7、整理仪器：收拾整理仪表。
四、合格标准1、一次绕组对二次绕组及地大于等于1000MΩ。
2、二次绕组间及对地大于等于1000MΩ。
五、注意事项1、互感器上级开关停电，防止突然来电。
作业指导书工程名称：编号：作业项目名称：互感器、避雷器安装编制单位：批准：日期：审核：日期：编写：日期：出版日期：年月版次：第1版目录1.适用范围2.编制依据3.工程概况及工程量4.参加作业人员的资格和要求5.作业所需的机械及主要工器具6.作业前应做的准备工作及条件7.作业程序8.作业方法及质量标准9.工艺要求10.工序交接及成品保护11.安全措施12.文明施工13.安装技术记录1.适用范围适用于110kV互感器、避雷器的安装调整。
2.编制依据2.1《电气装置安装工程高压电器施工及验收规范》（GBJ147—90）2.2《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）2.3《电气装置安装工程质量检验及评定规程 DL/T 5161.1-5161.17-2002》2.4《电力建设安全工作规程》（DL5009.1-92）3.工程概况及工程量3.1工程概况本期建设1*50000KVA变压器53.2工程量3.2.1 本作业指导书内容包括：互感器、避雷器的安装、调整。
3.2.2 主要工作量：4．参加作业人员的资格和要求4．1 作业人员安排：4．2 所有施工人员应经过施工培训，认真学习安全规程，并经过三级安全教育，考试合格。
4．3 施工组长要具备对该小组分项工程合理安排的能力，熟知与本小组施工项目相关的图纸，并及时备好本小组施工材料，对本小组的安装记录要及时审核并收缴至班组技术人员。
4．4 所有电气施工人员必须明确施工质量标准和工艺要求，掌握施工规范的技术要求，在组长的指导下认真施工，听从指挥，服从安排，并做好施工安装记录。
4．5 施工助手要具备电气专业的相关知识，能积极主动配合好组长工作，并注意安全。
5. 作业所需的机械及工器具：6. 作业前应做的准备工作及条件6.1 各种检查处理所需工具准备齐全，搬运到位，摆放整齐。
6.2 施工图纸已会审并交底。
6.3 施工场地照明要充足，临时用电符合安全要求。
电容式电压互感器交流耐压试验方法电容式电压互感器是一种用来测量高压电网中电压的设备。
在实际使用中，电容式电压互感器需要经过严格的交流耐压试验来验证其安全可靠性。
本文将从交流耐压试验的目的、测试设备、测试方法以及测试注意事项等方面进行详细介绍。
一、交流耐压试验的目的交流耐压试验旨在验证电容式电压互感器在正常运行条件下，能够承受规定的交流电压，不发生击穿和绝缘击穿现象，并且保证其在高压电网中的安全可靠运行。
通过交流耐压试验可以发现电容式电压互感器在设计、制造和运输等过程中可能存在的缺陷，对设备质量进行检验，确保设备在使用中不会出现意外事故，保障电网的安全运行。
二、交流耐压试验的测试设备1.高压交流电源：用于提供规定的交流电压，一般为0.1Hz的正弦波交流电压。
2.变压器：用于将高压交流电源提供的电压调节到需要的测试电压。
3.耐压仪：用于测量电容式电压互感器在交流电压下的绝缘电阻值。
4.安全防护设备：包括绝缘手套、绝缘靴等，用于保护操作人员的人身安全。
5.其他辅助设备：如接地装置、连接线路等。
三、交流耐压试验的测试方法1.准备工作在进行交流耐压试验前，首先需要对测试设备进行检查和调试，确保测试设备正常运行。
同时，还需要对测试场地进行安全检查，保证测试操作员和周围的人员安全。
另外，还需要对电容式电压互感器进行外观检查，确保设备没有损坏或者渗漏现象。
只有在一切准备工作就绪后，才能进行交流耐压试验。
2.测试步骤（1）接地：将电容式电压互感器的金属外壳接地，以确保设备处于安全状态。
（2）连接电源：将高压交流电源与变压器相连，并确保连接线路没有泄漏和短路。
（3）调节电压：通过变压器将高压交流电源提供的电压调节到需要的测试电压，在测试过程中需要稳定输出。
（4）绝缘测试：用耐压仪对电容式电压互感器进行绝缘测试，测量设备在规定电压下的绝缘电阻值。
通常情况下，绝缘电阻值应该大于规定值，否则需要进行进一步检查。
（5）持续测试：在规定的测试时间内，持续对设备进行交流电压的施加，观察设备是否出现异常反应。

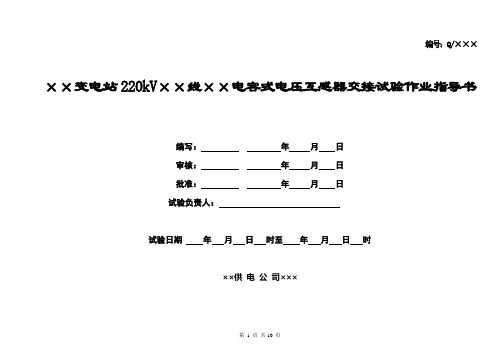

编号：Q/×××××变电站220kV××线××电容式电压互感器交接试验作业指导书
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
××供电公司×××
1适用范围
本作业指导书适用于××变电站220kV××线××电容式电压互感器现场交接试验。
2引用文件
GB 4703--2001 电容式电压互感器
JB/T 8169--1999 耦合电容器及电容分压器
GB 50150 --1992 电气装置安装工程电气设备交接试验标准
DL/T 727--2000 互感器运行检修导则
3试验前准备工作安排
3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序
4．1开工
4．2试验项目和操作标准
4．3竣工
5试验总结
6作业指导书执行情况评估
7 附录
a.试验接线图
图1自激法测量C1试验接线图图2 自激法测量C2试验接线图
试验记录：
电容式电压互感器绝缘试验记录。
电容式电压互感器试验一、电容式电压互感器概述CVT电容式电压互感器由电容分压器和电磁单元组成。
其设计和相互连接使电磁单元的二次电压实质上正比于一次电压，其相位差在连接方向正确时接近于零。
二、电容式电压互感器功能及结构介绍（见设备结构部分）电容式电压互感器外观、铭牌介绍.三、试验前准备工作：1、填写工作票，编写作业控制卡、质量控制卡，办理工作许可手续；2、向工作班成员交待工作内容、人员分工、带电部位和现场安全措施，进行危险点告知，并履行确认手续后开工；3、准备试验用仪器、仪表、工具，所用仪器仪表良好，仪器、仪表、工具应在合格周期内；4、查阅被试设备的试验资料，分析设备状况，便于分析判断；5、检查试品外壳，应可靠接地，将被试设备放电，电容分压器高压端接地；6、拆除被试设备高压引线，“N”端、“X”端、二次绕组a、n、辅助绕组da、dn所有连接线，其他检修人员撤离现场；7、检查试品外观，清洁表面污垢；8、接取电源，先测量电源电压是否符合试验要求，电源线必须固定，防止突然断开，检查漏电保护装置是否灵敏动作；9、试验现场周围装设试验围栏，必要时派专人看守；10、抄录铭牌、记录天气情况和温、湿度、安装地点、试验日期。
四、试验的实施试验顺序、项目的简要说明1绝缘电阻：1.1测量目的以及范围：测量目的：有效地发现设备局部或整体受潮和脏污。
测量范围：35kV及以上电容式电压互感器。
1.2测量仪器的选择：最常用的仪表是兆欧表，兆欧表按电源型式分为发电机型和整流电源型；考虑电容式电压互感器低压端和二次绕组绕组还应进行交流耐压试验，兆欧表的电压选用2500V。
1.3绝缘电阻测量方法和内容:1.3.1分压电容器极间绝缘电阻；1.3.2低压端对地绝缘电阻；1.3.3中间变压器各二次绕组间及对外壳的绝缘电阻。
1.4分压电容器极间绝缘电阻的测量接线、操作1.4.1兆欧表上的接线端子“E”是接被试品的接地端的，为正极性;“L”是接被试品高压端的，为负极性;“G”是接屏蔽端的，为负极性。
110千伏GIS组合电器电气试验作业指导书批准实施目录1、作业性质与项目 (1)2、依据标准......... . (1)3、试验设备、仪器、仪表及有关专用器具 (1)4、人员安排及其职责 (1)5、试验项目及相关要求 (2)6、试验报告样张 (10)7、设备主要技术参数 (11)1、作业性质与项目2．依据标准3.试验设备、仪器、仪表及有关专用器具4、人员安排及其职责包括一名工作负责人（小班负责人）在内不得少于四人，其中需设置至少一名专职监护人两名操作人员。
4.1工作负责人（小班负责人）职责包括正确履行工作票上的一切安全措施及现场的工作监护以及对试验结果分析与判断。
4.2操作人员一职责包括设备试验加压、读数、登高时搀扶、试验前后充分放电。
4.3操作人员二职责包括登高、接线、清揩4.3监护人员职责监护操作人员操作，兼职数据记录。
5、试验项目及相关要求5.1导电回路电阻测量5.1.1试验目的：在GIS安装过程中或结束后，在主回路中通过≮100A电流，进行直流电阻试验。
检验GIS内母线以及各元件的连接接头安装正确，保证各个连接部分接触良好。
5.1.2接线图：线路压变闸刀断路器母线侧三工位刀线路接地闸刀线路侧三工位刀5.1.3 试验步骤：5.1.3.1 检查回路电阻测试仪是否正常（选用标准分流器100A75mV 校对，记录误差或使用标准100µΩ电阻测试）。
5.1.3.2 如制造厂提供主回路导电电阻的具体测点，则按照出厂测点测量，电流、电压线应处于断路器出线端最内侧，电流端处于电压端外侧，并确保接触良好，试验时，断路器、闸刀处于合闸状态，试验电流不小于100A。
5.1.3.3 如制造厂未提供主回路导电电阻的具体测点，则利用接地隔离开关测量回路的电阻值。
5.1.3.4 测量结束后，再对测量的各相结果进行比较，三相之间的直流电阻值应平衡5.1.4分析与判断：参考出厂试验报告提供的各气室直流电阻值，按实际测量范围所包括的气室数量累加，不应超过标准值的1.2倍，同时三相之间的直流电阻值应平衡。
互感器试验作业指导书2018 年 09 月1、目的为了保证互感器抽检试验过程受控，实现检验结果的有效性和正确性，特制定本次抽检试验方案。
2、适用范围适用于公司系统招标采购的10（6）kV～20kV电流互感器、电磁式电压互感器、电容式电压互感器的抽检工作。
3、试验项目、试验环境及所依据标准5、试验方法及结果判定5.1温升试验1试验种类型式试验。
2试验设备调压器标准电压互感器标准电流互感器3测量仪器功率分析仪；变压器直流电阻测试仪；多路温度测试仪。
4一般要求试验应在10℃~40℃环境温度；试验采用：短路法；试品周围2m以内不得有墙壁、热源、堆积物及外来辐射气流等干扰；试验时施加的总损耗应是最大总损耗分接下的损耗，在第二阶段施加的电流，应是最大电流分接的电流。
5试验前的准备被试品油箱及测量仪器接地端必须牢固接地；油浸变压器应放气（包括有载开关及冷却系统）；布置测温传感器或温度计；测量冷电阻。
6接线原理图被试电流互感器接线状态与运行时相同，并带有对应于额定输出功率因数为1的负荷。
7试验方法7.1 被试品温度的测量7.1.1 冷却空气（环境温度）的测量：温度传感器或温度计在试品周围不少于4个，距冷却表面1~2m，高度为冷却表面高度的一半。
温度计应插入油不少于1000ml 的悬空金属油杯中，其时间常数应为2小时，。
7.1.2 油浸变压器温度的测量顶层油温度的测量：顶层油的温度测量，用1个浸入油箱内顶层油中的温度传感器确定的，传感器应放置在箱盖测温用的支座内。
底部油温度的测量：用置于散热器下部的传感器来测定的。
油平均温度的测量：顶层油温度和底部油温度的平均值。
7.2 试验参数的计算试验时施加的一次电流为额定连续热电流。
7.3 试验方法试验电压的施加应零起升压，发电机组或调压器输出开关合闸后，立即观察电源及被试品测量系统的电流与电压指示，无异常后开始升压，在电压表可以测量出数值后，应对三相电压进行测量（三相试验），三相电压应平衡（不对称度小于3%），然后开始连续升压，在升压过程中应连续观察所有测量仪表的指示状况，无异常应保持输入损耗为恒定。
编号：Q/××× ××变电站110kV××线××电容式电压互感器大修试验作业指导书 (范本)
编写： 年 月 日 审核： 年 月 日 批准： 年 月 日 试验负责人：
试验日期 年 月 日 时至 年 月 日 时 ××供 电 公 司××× 1 适用范围 本作业指导书适用于××变电站110kV××线××电容式电压互感器现场大修试验。 2 引用文件 GB 4703--2001 电容式电压互感器 JB/T 8169--1999 耦合电容器及电容分压器 宁夏电力设备预防性试验实施规程 DL/T 727--2000 互感器运行检修导则 3 试验前准备工作安排 3．1准备工作安排 √ 序号 内 容 标 准 责任人 备 注 1 根据试验性质，确定试验项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项 不缺项、漏项 2 了解被试设备出厂和历史试验数据，分析设备状况 明确设备状况
3 根据现场工作时间和工作内容填写工作票 工作票填写正确 4 准备试验用仪器仪表，所用仪器仪表良好，有校验要求的仪表应在校验周期内 仪器良好
3．2人员要求 √ 序号 内 容 责任人 备 注
1 现场作业人员应身体健康、精神状态良好
2 具备必要的电气知识和高压试验技能，能正确操作试验设备，了解被试设备有关技术标准要求，能正确分析试验结果 3 熟悉现场安全作业要求，并经《安规》考试合格
3．3仪器仪表和工具 √ 序号 名 称 型号及编号 单 位 数 量 备 注 1 双臂直流电阻电桥 台 1
单臂直流电阻电桥 台 1 若不测量中间变压器一次直阻，可不用 2 兆欧表 块 1 2500V
3 电容/介损电桥（或自动测量仪） 套 1 应选择具有较好抗干扰能力的型号
4 电压测量装置 台 1 电压测量总不确定度3％ 5 无局放高电压试验变压器 套 1
6 局部放电测量仪 套 1
7 温、湿度计 只 1
8 导、地线 根 若干
9 梯子 有登高作业时
10 安全带 有登高作业时
3．4危险点分析 √ 序号 内 容 1 作业人员进入作业现场不戴安全帽，穿绝缘鞋可能会发生人员伤害事故
2 作业人员进入作业现场可能会发生走错间隔及与带电设备保持距离不够情况
3 试验现场不设安全围栏，会使非试验人员进入试验场地，造成触电
4 进行绝缘电阻测量后不对试品充分放电，会发生电击
5 升压过程不实行呼唱制度，会造成人员触电
6 登高作业会发生高空坠落
7 试验设备接地不好，可能会对试验人员造成伤害 √ 序号 内 容 8 变更试验接线，不断开电源，可能会对试验人员造成伤害。
3．5安全措施 √ 序号 内 容 1 进入试验现场，试验人员必须戴安全帽，穿绝缘鞋
2 现场试验工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度
3 试验现场应装设遮拦或围栏，悬挂“止步，高压危险！”的标示牌，严禁非试验人员进入试验场地
4 为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电；
5 在现场进行试验工作时，试验人员应注意保持与带电体的安全距离不应小于《安规》中规定的距离
6 试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠
7 工作中如需使用梯子等登高工具时，应做好防止瓷件损坏和人员高空摔跌的安全措施
8 试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置 9 开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项 10 试验过程应有人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生。当出现异常情况时，应立即停止试验，查明原因后，方可继续试验 示11 变更接线或试验结束时，应首先将加压设备的调压器回零，然后断开电源侧刀闸，并在试品和加压设备的输出端放电接地 示12 试验结束后，试验人员应拆除试验临时接地线，并对被试设备进行检查和清理现场 13 试验应在天气良好的情况下进行，遇雷雨大风等天气应停止试验 3．6试验分工 √ 序号 试验项目 作业人员
1 中间变压器一次、二次绕组的直流电阻测量
2 各电容器单元及中间变压器各部位绝缘电阻测量
3 电容器各单元的电容量及tg测量
4 交流耐压试验与局部放电测试
4 试验程序 4．1开工 √ 序号 内 容 作业人员签字 1 作业负责人全面检查现场安全措施是否与工作票一致，是否与现场设备相符
2 作业负责人向工作人员交待作业任务、安全措施和注意事项，明确作业范围 4．2试验项目和操作标准 √ 序号 试验项目 试验方法 安全措施及注意事项 试验标准 责任人签字
1 中间变压器一次、二次绕组的直流电阻测量 测量二次绕组使用双臂直流电阻电桥，电桥的两个电流极和电压极分别接二次线圈的两端。测量一次绕组使用双臂直流电阻电桥或单臂直流电阻电桥。（当一次绕组与分压电容器在内部连接而无法测量时可不测） 试验时应记录环境温度 与出厂值比较应无明显差别 √ 序号 试验项目 试验方法 安全措施及注意事项 试验标准 责任人签字 2 各电容器单元及中间变压器各部位绝缘电阻测量 各电容器单元测极间；中间变压器测各二次绕组、N端（有时称J或）、X端逐一测量。 测量二次绕组绝阻时其它绕组及端子应接地，时间应持续60s，以替代二次绕组交流耐压试验 测量后充分放电 电容器单元极间绝阻一般不低于5000M；中间变一次绕组（X端）对二次绕组及地应大于1000M，二次绕组之间及对地应大于10M
3 电容器各单元的电容量及tg测量 500kV电容式电压互感器的高压电容器C1应对于其中各独立电容器分节测量，宜采用正接线测量，测量电压10kV。 对于C1下节连同中压电容器C2，建议采用自激法（一般分两次分别进行，个别型号的仪器一次接线可同时完成测量），测量电压不应超过2kV；1．当现场有干扰或数据异常时应采用倒相、移相等抗干扰措施 2．注意高压测试线对地绝缘问题 3．自激法测量C1介损时，要考虑点对地的绝缘水平，测量电压不1．电容量：每节电容值不超出额定值的-5％～+10％；一相中任两节实测电容值差不超过5％ 2．tg：交接时，膜纸复合绝缘型不超过0.0015，油纸绝缘型不超过0.005 √ 序号 试验项目 试验方法 安全措施及注意事项 试验标准 责任人签字 对于某些型号的CVT自激法测试不理想，也可采用测量C1串联C2的总体电容量及介损，介损仪用正接线测量方式，从下节电容器高压侧施加电压，中间变X端子悬空，N端子（有时称J或）不接地、接入介损仪测量信号端，测量电压5kV。 如果CVT下节带有中压测试抽头，则优先采用利用测试抽头的接线方法，即：测量C1下节时从电容器高压侧一次加压，从测试抽头取信号，而X端子及N端（有时称J或）应悬空，介损仪用正接线测量方式，测量电压10kV；测量中压电容器C2时从测试抽头加压，从N端（有时称J应超过2kV，自激法测量C2介损时，测量电压不超过2kV且加压的二次绕组的电流不过载 √ 序号 试验项目 试验方法 安全措施及注意事项 试验标准 责任人签字 或）取信号，而电容器高压侧应悬空、X端子应悬空，介损仪用正接线测量方式，测量电压不应高于C2在正常工作时的电压
4 交流耐压试验与局部放电测试 高压电容器C1中各独立分节宜分节进行试验，耐压值为出厂值的75％，耐压60s。耐压后将电压降至局部放电测试预加电压0.8×1.3Um历时10s，再降至局放测量电压1.1Um/3保持60s，测量局部放电量应不大于10pC。如果耐压值低于局部放电测试预加电压0.8×1.3Um，则只进行局部放电测试、不耐压。 对于下节整体，不进行耐压试验，局部放电试验不进行预加压，测量电升压时应注意呼唱 1．应无内外绝缘闪络或击穿 2．高压电容器C1中各独立分节局部放电量应不大于10pC 3．下节整体局部放电量不应大于15pC √ 序号 试验项目 试验方法 安全措施及注意事项 试验标准 责任人签字 压为1.2Un/3，局部放电量不应大于15pC。 对于高压电容器的各分节，计算上述试验电压时，Um和Un应用该CVT设备的相应参数除以节数
4．3竣工 √ 序号 内 容 责任人签字 1 拆除试验临时电源接线
2 检查被试设备上无遗留工器具和试验用导地线
3 将被试设备的一、二次接线恢复正常
4 清点工具， 清理试验现场，拆除安全围栏
5 向运行人员报告被试设备试验结果
6 办理工作票终结手续 5 试验总结 序号 试验总结 1 试验结果
2 存在问题及处理意见
6 作业指导书执行情况评估 评估内容 符合性 优 可操作项 良 不可操作项
可操作性 优 修改项 良 遗漏项
