RNS510(RCD510)针脚定义

一、硬件链接：首先，看一下硬件（仅供参考，读者已对自己的硬件很熟悉，可以直接跳过。

)：说明：图1: 排针从左至右1到8位.图2：5110接口在板子中的区域。

图3: 8位排针对应连接5110液晶屏相应的引脚。

图4：5110液晶显示屏对应8位排针JP19的插入方向。

再看一下我的板子的原理图:图5中，显示了8位排针JP19（即5110液晶屏的引脚）其中的5根与51单片机（本人的为STC89C516RD+）的PB I/O口的连接方式:5110_RST <——-〉PB2（P1.2）5110_SCE <—--〉PB3（P1。

3）MOSI(sdin) <———〉PB5(P1.5)MISO(dc）〈--—〉PB6（P1.6）SCK 〈——-> PB7(P1.7）这样，我们知道了用51单片机中的I/O口和5110引脚的链接方式。

二、引脚接线图请根据程序里的定义连接，51的程序默认接线为：sbit sce = P1^3; //片选sbit res = P1^2; //复位,0复位sbit dc = P1^6; //1写数据,0写指令sbit sdin = P1^5；//数据sbit sclk = P1^7；//时钟看了这些默认接线，可能有个疑问：“这些位变量（引脚）究竟有什么用呢？”，带着这个疑问，请看5110芯片手册中的引脚说明（重点看红色区域）：从这个引脚说明中，我们知道了不同的引脚，对应的功能。

那么,如何使用这些引脚来控制5110工作呢?三、指令5110液晶显示屏（PCD8544芯片），是通过发送指令和写入数据RAM来控制和显示数据的。

指令格式分为两种模式：1、如果D/C（模式选择）置为低（为0)，即位变量dc = 0，为发送指令模式，那么接下来发送的8位字节解释为命令字节。

2、如果D/C置为高，即dc = 1; 为写入数据RAM模式，接下来的字节将存储到显示数据RAM。

注意：1、每一个数据字节存入之后，地址计数自动递增。

一、九针串口：串口是计算机主要的外部接口之一，通过九针串口连接的设备有很多，像串口鼠标、MODEM、手写板等等，九针串口的示意图如上，其各脚的定义如下：1 DCD 载波检测2 RXD 接收数据3 TXD 发送数据4 DTR 数据终端准备好5 SG 信号地线6 DSR 数据准备好7 RTS 请求发送8 CTS 清除发送9 RI 振铃指示二、二十五针串口：二十五针串口的作用与九针串口是相同的，二十五针串口在早期的电脑上曾用来连接纸带机、MODEM等，并可以用来联机交换数据，因为体积较大，作用又单一，所以如今的主板上已经找不到二十五针串口了。

二十五针串口针脚定义如下：1 未用2 TXD 发出数据3 RXD 接受数据4 RTS 请求发送5 CTS 清除发送6 DSR 数据准备好7 SG 信号地线8 DCD 载波检测9 + 发送返回10 未用11 - 数据发送12-17 未用18 + 数据接收19 未用20 DTR 数据终端准备好21 未用22 RI 振铃指示23未用24未用25接收返回三、并口：并口是计算机一个相当重要的外部设备接口，最常用来连接的设备那就要算是打印机了，另外，有许多型号的扫描仪也是通过并口来与计算机连接的。

并口也是25 针的，与25针串口不同的是，并口是25个孔，所以常称为“母头”，而像串口就常称为“公头”。

并口的针脚定义如下：1 STROBE 选通2-9 DATA0-DATA7 数据0-710 ACKNLG 确认11 BUSY 忙12 PE 缺纸13 SLCT 选择14 AUTO FEED 自动换行15 ERROR 错误16 INIT 初始化17 SLCT IN 选择输入\18-25 GND 地线四、键盘接口：键盘接口的重要性想必我也不用说了，上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）五、MODEM接口：随着网络的发展，MODEM是现在越来越流行的设备了，MODEM分为外置和内置两种，它们的接口有许多相同的功能，上图所示就是两种MODEM的接口，其针脚定义如下：1、串口连接器：外置MODEM是通过串口转接线与计算机的串口连接的，所以这一个部分便是串口连接器。

ATX电源指示灯定义：20pin&24pin ATX电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为:14号针（Pin14PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

i915/925使用新的电源架构ATX12V-24针，它的标准接口从原来的两个提升至三个。

这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。

以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3 ——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过****模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

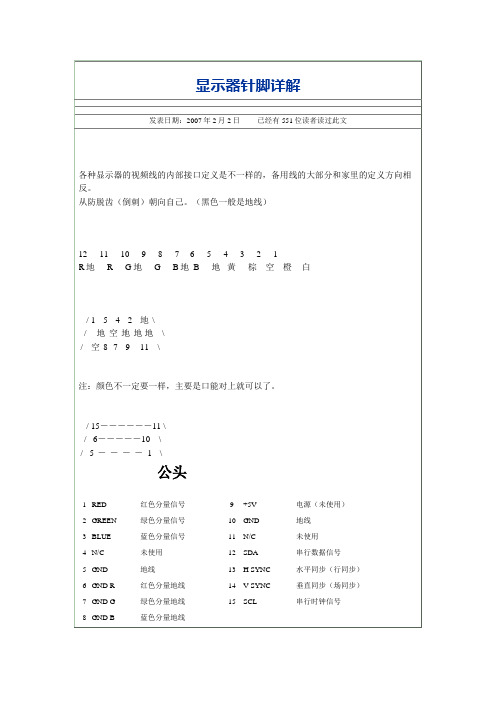

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解2011-03-05 21:02以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流Imax=500 mApc=500ma,笔记本100ma头)。

动力源与各传输厂家物理接口定义
物理接口定义：
1、DKZ04智能电池监测仪RS232接口定义：
2（收：RX）3(发：TX) 5(地：GND) 2、JKZH—II型接口转换器RS232接口定义：
2（收：RX）3(发：TX) 5(地：GND) 3、Nport5110串口上网器RS232接口定义：
2（收：RX）3(发：TX) 5(地：GND) 4、Nport5110串口上网器RJ45接口定义：（分2种）
（一）交叉网线：
（二）平行网线：
识别RS232接口管脚方法：
RS232接口分2种类型：公口、母口
（一）DB9孔RS232接口分上下2层管脚，上层是5孔，下层是4孔。

面对RS232接口，上面的5孔顺序：从右往左1、2、3、4、5
下面的4孔顺序：从右往左6、7、8、9（二）DB9针RS232接口分上下2层管脚，上层是5孔，下层是4孔。

面对RS232接口，上面的5针顺序：从右往左5、4、3、2、1
下面的4针顺序：从右往左9、8、7、6
识别RJ45接口方法：
RJ45接口通常就是我们说10M/100M网口。

面对金属片，网线朝下，从左往右数依次是：1、2、3、4、5、6、7、8
RS232接口定义：本端（RX）对端（TX）
本端（TX）对端（RX）
本端（GND）对端（GND）
举例：DKZ04智能电池监测仪JKZH—II型接口转换器
本端2（RX）对端2（RX）
本端3（TX）对端3（TX）
本端5（GND）对端5（GND）
举例：JKZH—II型接口转换器Nport5110串口上网器
本端2（RX）对端2（RX）
本端3（TX）3（TX）
本端5（GND）对端5（GND）。

9针串口流控定义详细解析DCD :载波检测。

主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。

RXD:此引脚用于计算机接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据进入。

TXD:此引脚将计算机的数据发送给外部设备；在你使用Modem时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。

DTR:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。

GND:信号地；此位不做过多解释。

DSR:数据设备就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。

RTS:请求发送；此脚有计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。

CTS: 清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。

RI : Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定很久很久以前，计算机还没有出现，那时就已经存在了(计算机)史前的串口设备(电传打字机，工控测量设备，通信调制解调器)，为了连接这些串口，EIA制定了RS232标准，采用DB25接插件，支持同步和异步串口，D型的接口可以有效防止插反。

标准化给使用带来了便利。

时光荏苒，个人计算机出现了，这些已有的串口设备毫无疑问地成为了最初的外设，自然而然地RS232标准被个人计算机采纳。

但是设备制造商倾向于体积更小，成本更低的接口，因此，将DB25中未使用的和支持同步模式的引脚去掉，形成DB9。

最初的情况相当混乱，因为DB9只定义了信号，却没有指定信号和引脚的对应关系，各个制造商只能自行定义。

幸运的是，IBM的PC成了工业标准，DB9逐渐统一到IBM的定义上来。

DB9只有9根线，遵循RS232标准。

定义如下：DTR,DSR------DTE设备准备好/DCE设备准备好。

常见数据传输接口的引脚定义目录：常见USB类接口Type AType BMicro型Mini 型Type C常见音频类接口3.5mmTRS接口(模拟音频)6.3mmTRS接口(模拟音频)RCA接口(模拟音频/数字音频)BNC同轴接口(数字音频)光纤接口(数字音频)其他常用接口高密接头航空插头RS232串行接口VGA接口(模拟视频接口)HDMI接口(数字视频接口)以太网RJ45接口常见USB类接口说明：S+、S- 代表：电源线正、负D+、D- 代表：数据线正、负Type AUSB类 Type A公头：USB类 Type A母头：Type BUSB类Type B公头：USB类Type B母座：Micro 型USB类Micro 型公头：USB类Micro 母座：Mini 型Mini型和Micro型引脚顺序以及定义均一样，只是接口的外形不同，如下图：USB类Mini 型公头：USB类Mini 型母座：Type C常规USB Type C接口公头：常规USB Type C接口母座：母座与公头呈镜像对称。

当然，经常见到的也有基于Type C改进型的，其端口数量可能会少一些。

常见音频类接口科普：TRS端子（TRS connector）是一种常用于连接音响设备，用以传递音频信号的连接器。

该词是其三个组成部件的首字母缩写：Tip （尖）、Ring（环）、Sleeve（套）。

3.5mmTRS接口(模拟音频)3段无麦克风型：说明：L：立体声左声道R：立体声右声道MIC：麦克风GND：地4段有麦克风型：这种接头主要是在耳机上流行使用，在网上看到4段式耳机接口有美标和国标两种，反正就是有这两种定义法。

图中是国内常用耳机的标准接口，主要区别就在于3,4两段麦克风和地的顺序不一样，而且接线端和插头端的定义是对称的，如下：科普：6.3mmTRS接口(模拟音频)6.3mm的TRS接口多在专业设备上使用。

6.3mm“大二芯”：这种接头一般用来传输单声道音频信号，像电吉他中用的接头就是这种。

RJ45接口信号定义，以及网线连接头信号安排以太网10/100Base-T 接口:Pin Name Description1 TX+ Tranceive Data+ (发信号+)2 TX- Tranceive Data- (发信号-)3 RX+ Receive Data+ (收信号+)4 n/c Not connected (空脚)5 n/c Not connected (空脚)6 RX- Receive Data- (收信号-)7 n/c Not connected (空脚)8 n/c Not connected (空脚)以太网100Base-T4 接口:Pin Name Description1 TX_D1+ Tranceive Data+2 TX_D1- Tranceive Data-3 RX_D2+ Receive Data+4 BI_D3+ Bi-directional Data+5 BI_D3- Bi-directional Data-6 RX_D2- Receive Data-7 BI_D4+ Bi-directional Data+8 BI_D4- Bi-directional Data-1 white/orange2 orange/white3 white/green4 blue/white5 white/blue6 green/white7 white/brown8 brown/white注：RJ45接口采用差分传输方式，tx+、tx-是一对双绞线，拧在一起可以减少干扰。

RJ48接口信号定义RJ48是用于T1/E1等串行线路的接口。

和以太网的RJ45是一样的。

对于接不同的传输，信号定义不一样。

RJ48口呈“凸” 这个形状，线序从左往右为87654321.例如CT1/PRI-CSU (RJ-48C)信号定义如下RJ-48C Pin Description1 Receive Ring2 Receive Tip4 Ring5 Tip对于T1/E1 Trunk and Digital Voice Port (RJ-4Pin1 Signal1 RX + (input)2 RX - (input)3 —4 TX + (output)5 TX - (output)6 —7 —8 —【各种接口针脚定义】------- 收集中RS-232接口引脚定义RS-232接口又称之为RS-232口、串口、异步口或一个COM（通信）口，严格地讲RS-232接口是DTE（数据终端设备）和DCE（数据通信设备）之间的一个接口，DTE包括计算机、终端、串口打印机等设备。
