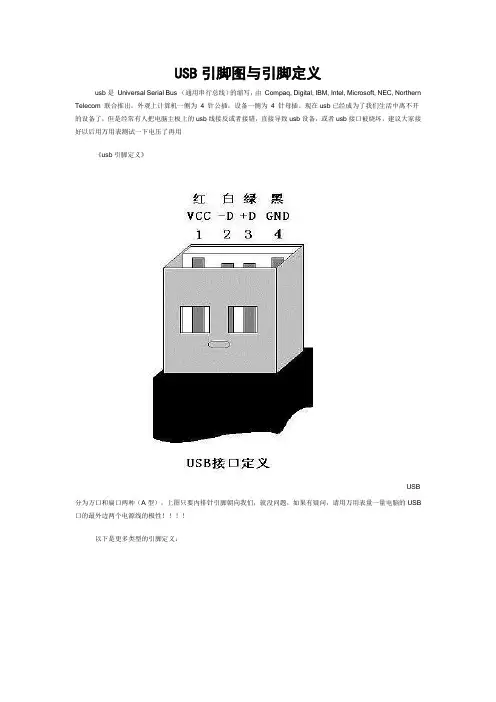

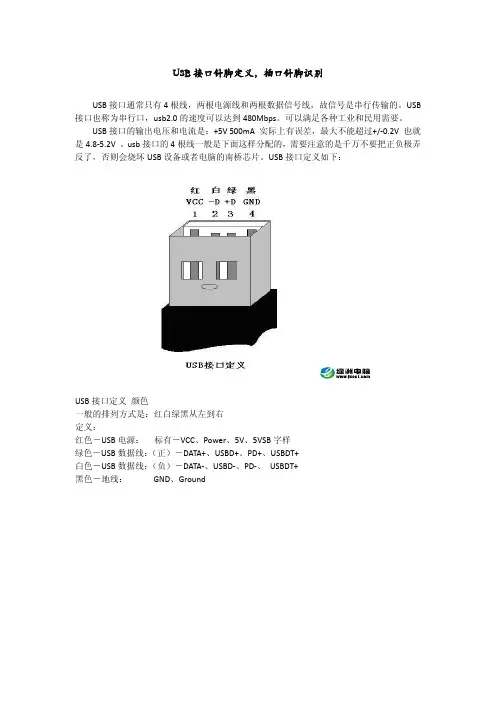

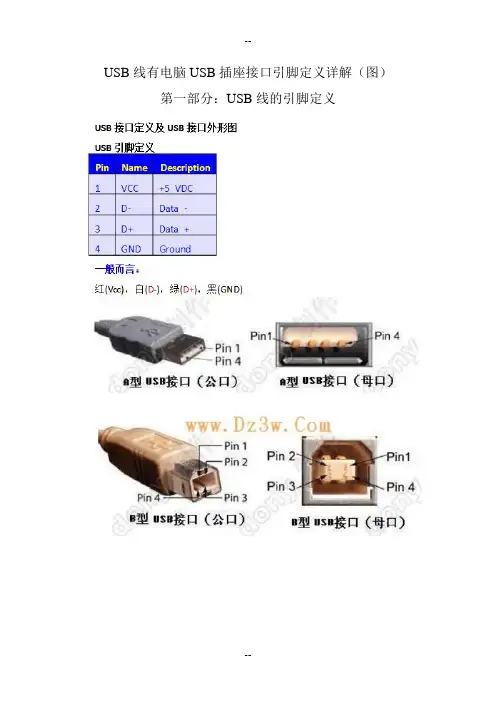

USB线有电脑USB插座接口引脚定义详解图第一部分：USB线的引脚定义第二部分：主板USB接口的引脚定义一、概述因为每个USB接口能够向外设提供＋5V500MA的电流,当我们在连接板载USB接口时,一定要严格按照主板的使用说明书进行安装;绝对不能出错,否则将烧毁主板或者外设;相信有不少朋友在连接前置USB 插线时也发生过类似的“冒烟事见“;这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB 接口的基本布线结构,那问题不是就迎刃而解了吗;二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板,板载的前置USB接口,使用的都是标准的九针USB接口,第九针是空的,比较容易判断;但是多数品牌电脑使用的都是厂家定制的主板,我们维修的时候根本没有使用说明书；还有像以前的815主板,440BX,440VX主板等,前置USB的接法非常混乱,没有一个统一的标准;当我们维修此类机器时,如何判断其接法呢现在,把市面上的比较常见的主板前置USB接法进行汇总,供大家参考;说明：■代表有插针,□代表有针位但无插针;1、六针双排这种接口不常用,这种类型的USB插针排列方式见于精英P6STP－FLREV：主板,用于海尔小超人766主机;其电源正和电源负为两个前置USB接口共用,因此前置的两个USB接口需要6根线与主板连接,布线如下表所示;■DATA1+■DATA2-■DATA2+■GND2、八针双排这种接口最常见,实际上占用了十针的位置,只不过有两个针的位置是空着的,如精英的P4VXMSREV：主板等;该主板还提供了标准的九针接法,这种作是为了方便DIY在组装电脑时连接容易;■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法;虽然该主板使用的是Intel 430TX芯片组,但首先提供了当时并不多见的标准接口两个,只不过需要使用单独的引线外接;由于该主板的USB供电采用了限流保护技术,所以即使我们把USB的供电线接反,也不会导致主板无法启或烧毁USB设备的情况产生; ■VCC■DATA－■DATA＋■GND■GND■DATA＋■DATA-■VCC以下这种接口比较常见,多使用于815,或440BX较早的主板上;■VCC■DATA＋■DATA－■GND■VCC■DATA＋以下这种接口现在不多见,也见于2001,2002年时期的主板上;■VCC■DATA－■DATA＋□NUL■GND■VCC■DATA－■DATA＋□NUL■GND3、九针双排这种前置USB接口最常见,大多数主板都使用这种接口,有的还带有插槽来限位;如：精英P6IEA,INTEL D845GLVA主板,L4IBMGL2REV：,精英865PE-AREV：,捷波P4X400DA主板,捷波JP4MFM;■VCC■DATA－■DATA＋■GND■NC■VCC■DATA－■DATA＋■GND□NUL有的主板的第十针也接地了,但这对性能改变不大,也没有多大差别,可以接也可以不接;■VCC■DATA－■DATA＋■GND■GND■VCC■DATA－■DATA＋■GND□NUL有的主板上不但带有限位设计,同时也明确标明了每一根针的定义,如微星MS-845GLML主板;捷波生产的几款主板的前置USB接口虽然也是九针,但空针的位置有所有同和其他厂家有点特殊,空针的位置正好相反,如845GPRO,845DBA,845DBAR2等主板,空针的位置正好是第十针,而非第九针;精英L4S5M主板也是九针前置USB接口,但空针的位置是第七针,同时第四针是不使用的,两个USB接口的正好互反;对于互反的USB接口,我们一定要注意不能接错,因为这种情况因为我们接对了一个,往往按经验来判断连接另一个,造成部件损坏;■GND■NC■DATA＋■DATA－■VCC■VCC■DAT A－■DATA＋□NUL■GND4、十针双排精英P6STM主板,神舟电脑使用的FC－810T主板使用十针双排USB接口,第九,十两名为闲置插针,两个USB接口的接法相同;■VCC■DATA－■DATA＋■GND■NC■VCC■DATA－■DATA＋■GND■NC像微星845 Ultra VER：1主板,虽然使用的也是十针双排接法,但两组USB接法相反,并且使用了双地线; ■VCC■DATA－■DATA＋■GND■GND■GND■GND■DATA＋■DATA－■VCC微星815E PROVER：1N1996■VCC■DATA－■DATA＋■GND■NC■NC■GND■DATA＋■DATA－■VCC5、十五针双排这种接口不多见,见于佰钰P4X266PR22－S,硕泰克SL－65KV2主板上面,虽然插针多,但USB接口也只是两个,多余的上面一排都是地线,是为了减少USB线间的干扰,提高工作性能设计的;■GNDNULL■GND■GND■GND■GND■GND■GND■VCC■DATA－■DATA＋■GND■VCC■DATA－■DATA＋实物：以下这种接口不多见,多见于一些OEM主板上面; ■GND■GND■DATA+■DATA-■VCC□NUL■DATA+■GND■VCC■DATA－■DATA＋■GND■GND□NUL■DATA-6、四针单排见于华硕CUSL2-CREV：,三帝P651ML,精英L4VXA2等主板;■VCC■DATA+■DATA-■GND□NUL四、机箱端的接法目前市场上销售的DIY机箱的USB接头也有两种,一种是散的,一种是组合的,分别对应使用于非标USB接口和标准USB接口;1、散线接头2、标准组合接头一般情况下,机箱使用的USB接头都使用4种不同颜色的线来使用之区别,其中黑色线为地线GND,红色线为电源正级VCC或＋5Volt,白色线为数据负线USB Port-或Data-,绿色线为数据正线USB Port+或Data+;无论是散头接法还是组合接法,我们一定确定我们的安装正确无误后特别是电源正负的接法,才能加电试机,否则就必须使用万用表来帮助我们判断板载USB插针的正确接法;五、USB接口的基本判断方法USB线的插头方法最多,有六针的,也有八针,九针,十针的,但是因为USB 线使用+5V电源和地线,这就为我们判别其正确定义提供了帮助;因为计算机在使用过程中会向空气中发射频带很宽的大量的电磁波,为了防止这些电磁波对其他家用电器的干扰,都使用了全钢机箱,并且箱体安全接地;还有一点需要大家明白,不但机箱接地,同时机箱也是开关电源次级的电源地,即我们通常所说的“电源负极”;所以在我们判别USB接口的地时,只要把万用表置于1档或导通档,测试USB接口中那根针与机箱是导通的,这样就可以马上判断出地线;只要知道地线了,与其隔两根针的就是“电源正”,即VCC端;其余就可以按位置排列了;基本方法：将万用表置于通断档或电阻档的1档;用黑表笔接触主板的地线,如USB接口或键盘接口,固定螺丝位置的边缘,这些位置都是地线;黑表笔不动,用红表笔记逐个接触前置USB接口的插针;当接到某一插针时,万用表发出鸣叫或电阻档指示为0或较小数值时,就表示此时红表笔接触的前置USB插针是地线GND;接下来再根据USB连线的基本布局就可以判断电源正VCC和其他两根数据线了;如果还不放心,我们还可以继续判断电源正;因为USB使用的+5V电源,是由ATX20针电源插头的+5V红色或者是+5VSB紫色供应的,只要测量有哪根针与ATX电源的红或紫导通就可以了;一些高档主板的USB供电不是直接由电源提供的,而是通过功率电源管按制USB供电当故障发生时切断对外设供电,或者使用限流IC把USB接口的输出电流限定为500MA;我们可以通过观察PCB板上线路连接来判断电源正的接法；也可以通过使用万用表的电阻档测量,与USB接口相连的保险电阻或控制电源管导通的插针,就是USB接口的正极;六、USB接口的供电方法1、采用＋5VSB或＋5V供电一些低端主板生产厂家出于生产成本的考虑,有的是直接使用开关电源送出的＋5VSB或＋5V供电,其间有一个或根本没有保险电源或限流电阻;这样做的话会导致如是USB接口或USB外设出现故障时会造成主机不能加电或无法启动;如果是主机正在工作时插入了问题USB外设就会导致主板立即重启;中档主板的生产厂家多数都在USB供电回路中设计了电源滤波和可恢复保险电阻以保护主板稳定工作,避免受到热插拔USB外设时出现死机或重启现象;如下图因为生产厂家采用简单供电,导致供电回路中的滤波电感比较严重的烧毁;因为后置USB接口与键盘接口相近,所以大部分主板在设计时都采用了后置USB接口和键鼠一起供电的做法,在键盘接口附近一般会有一个JB1跳线,用户可以选择是使用＋5VSB可以提供键鼠开机功能,网络唤醒功能,但电流较小,无法满足移动硬盘供电供电；或者是使用＋5V电源供电提供电流较大,但无法键鼠开机;不过一些主板在设计时就取消了跳线,所以当电脑关机时键鼠灯常亮,这种情况只能在电脑关机后拔下主机的电源插头才能彻底断电;像映泰KBNHAG主板为了使用主板后置USB接口的供电更稳定,把键鼠和USB供电进行了分离;2、采用＋5V电源通过限流IC供电或使用电源管可控供电这种设计一般见于中高档主板,在USB供电回路中有电容滤波,保险电阻,限流IC或功率电源管,这种设计可以保证主板的每个USB接口向外设提供最大500MA的供电电流,同时当外设短路时,限流IC会自动切断USB接口的供电,保证主机正常稳定的工作;不过,因为最大供电电流只有500MA,所以当我们使用移动硬盘时,往往就会出现无法认盘,认盘后文件读取不易,只能拷贝小文件不能拷贝大文件,拷贝文件容易死机等情况;七、注意事项六针的USB接口,其中的电源正和电源地是共用的;九针和十针的USB 接口,第九针为空,是为了定位,防止USB接口反接,造成烧主板的情况;如果我们在判断时有疑问,我们还可以通过万用表辅助判断,以确定连接准确无误;八、与其他接口的区别1、九针的COM接口现在因为USB接口和1394接口的迅速普及,二者的连接安装方便,可以带电拔插,所以原来经常使用的COM端口现在已经较少出现在主板上了;生产厂家为了兼顾不同的客户群,只是在主板保留COM口的插针,供有需要的用户单独外接使用;由于COM使用的也是九针接口,一些用户在连接前置USB接口时经常会出现错误;注意二者的区别,COM口的第十针是空的,同时外围一般会有一个图形框,再就是有明显的“COM”字母标注;2、九针的前置音频接口虽然前置音频接口J_AUDIO也是九针,但空针一般为第七针,同时该接口通常在声卡或后置耳麦接口附近;10针前置音频接口隽星845PEML,该音频接口与普通常见的九针前置音频接口有所不同,1,9是右声道,2,10是左声道,3,4,7为地,5为VCC,6为MIC IN,8为空脚;3、九针的前置面板接口前置面板接口就是通常的电源开关,复位键,硬盘灯,电源灯;这几根线通常组合在一起,也正好是九根针,如果没有图示说明,那和前置USB接口非常相似;不过,我们可以注意到空针的为置也是第10针,特别是新的主板该接口都用明显的颜色加以区别,因此不容易出现错误;4、九针INFOLINK接口见于技嘉GA-IG1000-G主板;5、九针的SPDIF接口见于技嘉和微星主板,不过该接口空针的位置为第五针;6、9针JDB接口见于微星MS-6566,6580等主板上,要注意该接口与前置USB接口非常相似,也是空缺第九针;7、单排五针接口红外接口：红外接口的针脚定义和USB相似,也有VCC,GND两脚,再就是发送和接收两脚,不过红外接口用的单排五针空的是第四针,而非第五针;网络唤醒接口：该接口虽然也是单排五针,但它的五针齐全;8、五针接口主板上的五针接口也有好几种,如红外,SPDIF接口,SUB_CEN接口,这几种接口虽然使用的双排六针,但只有五根针,一般不会当成USB接口使用;9、十五针接口主板集成VGA接口：该接口的使用在810之前的主板较常见,目前的主板一般都是直接使用板载VGA接口替代COM2接口的位置;软猫接口：如精英P6SET-ML,这种猫在370接口的主板上较常见,需要占用一定的CPU 资源来完成数据的调制和解调功能,属专用接口,只能与厂家自己生产的软猫配套使用;类似的还有网卡接口等;GAME接口：因为游戏手柄也越来越多的使用了即插即用的USB接口,所以声卡附带的15针GAME接口使用的机会也越来越少,所以部分生产厂家就在主板后置接口中省去了该接口,但在主板提供了扩展可能;14针接置音频接口：该前置音频接口见于技嘉U8668－D七喜快乐2004,在其他主板上没有多见,最右边多余的四根针可以用来直接使用跳线帽来短接,使前后置音频接口同时起作用;否则后置接口将受前置接口的控制,当前置耳麦接口中插入话筒或耳机时,会自动切断后置接口的输入;。
