第二章 基本放大电路2.1 放大的概念和放大电路的主要性能指标 2.1.1 放大的概念以扩音机为例说明一下问题： 如图2.1.1所示：一、 放大电路放大的本质是能量的控制和转换。
二、 电子电路放大的基本特征是功率放大。
三、 放大电路组成的必要条件是存在能够控制能量的元件，即有源元件。
四、 放大的前提是不失真，即只有在不失真的情况下放大才有意义。
五、 放大电路的测试信号为正弦波，因为任何稳态信号都可以分解为若干频率正弦信号的叠加。
2.1.2 放大电路的性能指标一、 放大电路示意图：（图2.1.2）任何一个放大电路都可以看成一个两端口网络，解释放大电路作为负载相当于一个电阻，作为前级相当于电源。
二、 放大倍数i u uu U U A A 0== i i ii I I A A 0== i ui I U A 0= iiu U I A 0= 注： （1）在实测时，只有在不失真的情况下才有意义。
（2）当输入信号为缓慢变化量或直流变化量时，输入、输出量都用△表示，如：I u ∆、I i ∆。
三、 输入电阻 iii I U R =四、 输出电阻 （图2.1.3） L R U U R ⎪⎪⎭⎫⎝⎛-=10'00，0U 与0U '分别代表空载和带负载时的输出电压的有效值。
解释输入、输出电阻在多级放大电路中的作用。
五、 通频带（图2.1.4）1． 通频带产生原因：放大电路中存在电容、电感及半导体器件结电容等电抗元件。
2． 通频带的定义：L H bw f f f -= 上限截止频率、下限截止频率。
3． 通频带的意义：用于衡量放大电路对不同频率信号的放大能力。
4． 通频带的宽窄根据实际情况而定。
六、 非线性失真系数1． 产生原因：放大器件具有非线性特性，线性放大范围有一定的限度，当输入信号幅度超过一定值后，输出电压将会产生非线性失真。
2． 定义：输出波形中的谐波成分总量与基波成分之比，+⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛=213212A A A A D七、 最大不失真输出电压1． 定义：当输入电压再增大就会使输出波形产生非线性失真时的输出电压。

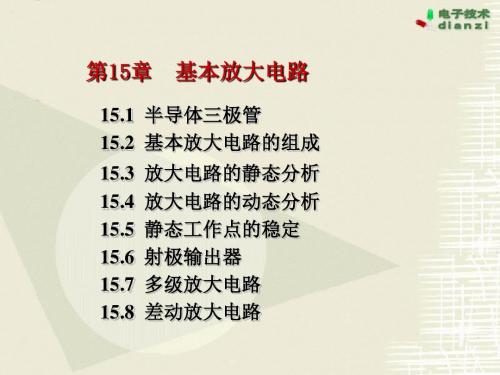

第15章基本放大电路一、练习与思考详解15.1.1 改变R c和U CC对放大电路的直流负载线有什么影响?图15-1解：如图15-1所示，直流负载线的基本方程为：U CE＝U cc－R C I c，R C为直流负载线斜率的负倒数，于是R c增大，斜率增大，在同一条I B的I c-U CE曲线上，Q点左移，并可进入饱和区。
U cc减少，使直流负载线向左移，Q点左移。
15.1.2 分析图15-2，设U CC和R c为定值，（1）当I B增加时，I C是否成正比的增加?最后接近何值?这时U CE的大小如何?（2）当I B减小时，I c作何变化?最后达到何值?这时U CE约等于多少?图15-2解：（1）起初，I c近似正比于I B增加，但逐渐比值减小，并进入饱和区。
使（2）开始时，I c近似正比于I B减小，逐渐比值减小，最终I C＝I CED，I B＝0，进入截止区。
当B＜0时I c≈I CEO，U CE≈U CC。
15.1.3 在例15.2.2中，如果（1）R c不是4kΩ，而是40kΩ或0.4kΩ，（2）R B不是300kΩ，而是3MΩ或30kΩ，试分别说明对静态工作点的影响，放大电路能否正常工作?图15-3解：例15.2.2的电路如图15-2.3所示，U cc＝12V。
（1）R c＝40kΩ时，直流负载线斜率大大增加，静态工作点Q移至饱和区，I c＝不能放大正半周信号。
R c＝0.4kΩ时，直流负载线几乎垂直，而且过点（U CC，0）有电流放大功能，但无电压放大功能。
U CE≈Ucc＝12V，不随u i变化，I C≈1.5mA。
（2）R B＝3MΩ时，μA静态工作点接近截止区，静态工作点太低。
U CE≈U CC，不能放大负半周信号，出现截止失真。
静态工作点过高，工作在饱和区，U CE≈0，电路不能正常工作，出现饱和失真。
15.1.4 在图15-1所示电路中，如果调节R B使基极电位升高，试问此时I c，U CE及集电极电位V c将如何变化?解：基极电位V B升高，则基极电流I b增大，I c增加，U CE下降，集电极电位V c＝U CE也下降。
1.对放大电路的分析有估算法和图解法
估算法是： ⑴先画出直流通路（方法是将电容开路，信号
源短路，剩下的部分就是直流通路），
求静态工作点IB、IC、UCE 。
⑵画交流通路，微变等效电路求电压放大倍
数AU输入输出电阻RI和R0 。
图解法：是在输入回路求出IB后，在输入特性作直线，得
到工作点Q，读出相应的IB、UBE
而在输出回路列电压方程在输出曲线作直线，
得到工作点Q，读出相应的IC、U
CE
加入待放大信号ui从输入输出特性曲线可观察
输入输出波形，。若工作点Q点设得合适，（在
放大区）则波形就不会发生失真。
2、失真有三种情况:
⑴截止失真：原因是IB、IC太小，Q点过低，使输出波
形后半周（正半周）失真。消除办法是调小RB，
以增大IB、IC，使Q点上移。
⑵饱和失真：原因是IB、IC太大，Q点过高，使输出波
形前半周（负半周）失真。消除办法是调大RB，
以减小IB、IC，使Q点下移。
⑶信号源US过大而引起输出的正负波形都失真，消
除办法是调小信号源。
3、放大电路基本组态：
固定偏置电路、分压式偏置电路的输入输出公共端是发射
极，故称共发射极电路。
共射电路的输出电压U0与输入电压UI反相，所以又称反相器。
共集电路的输出电压U0与输入电压UI同相，所以又称同相器。
4、 差模输入电压Uid=Ui1-Ui2 指两个大小相等，相位相反的输
入电压。（是待放大的信号）
共模输入电压UiC= Ui1=Ui2指两个大小相等，相位相同的输入
电压。（是干扰信号）
差模输出电压U0d 是指在Uid作用下的输出电压。
共模输出电压U0C是指在 UiC作用下的输出电压。
差模电压放大倍数Aud= U0d / /Uid是指差模输出与输入电压的
比值。
共模放大倍数Auc =U0C /UiC是指共模输出与输入电压的比值。
（电路完全对称时Auc =0）
共模抑制比KCRM=Aud /Auc是指差模共模放大倍数的比值，电
路越对称KCRM越大，电路的抑制能力越强。
5、差分电路对差模输入信号有放大作用，对共模输入信号有抑
制作用，即差分电路的用途：用于直接耦合放大器中抑制零点漂
移。（即以达到UI =0，U0=0的目的）
6、电压放大器的主要指标是电压放大倍数AU和输入输出电阻
Ri ，R0 。
功率放大器的主要指标要求是（1）输出功率大，且不失真；
（2）效率要高，管耗要小，所以功率放大电路通常工作在甲
乙类（或乙类）工作状态，同时为减小失真，采用乙类互补
对称电路。为减小交越失真采用甲乙类互补对称电路。
7、多级放大电路的耦合方式有：
直接耦合：既可以放大交流信号，也可以放大直流信号或缓
慢变化的交流信号；耦合过程无损耗。常用于集
成电路。但各级工作点互相牵连，会产生零点漂
移。
阻容耦合：最大的优点是各级工作点互相独立，但只能放大
交流信号。耦合过程有损耗，不利于集成。
变压器耦合：与阻容耦合优缺点同，已少用。
二、电路分析。重点掌握以下几个电路：
1、 固定偏置电路；如图D-a（共射电路）
A）会画直流通路如图D-b，求工作点Q。（即求IB、IC、
UCE ）
即；IB=（UCC —UBE）/ R
B
IC =β IB.
UCE = UCC —ICRC
B）会画微变等效电路，如图D-c，求电压放大倍数和输
入输出电路：AU、R i、RO 。
即：AU = —β RL／/ rbe ，
R i = RB∥rbe ，
RO = RC
例如设：RB=470KΩ，RC=3KΩ, RL= 6KΩ，UCC=12V，β=80，
UBE=0.7V，试求工作点Q和AU、R i、RO
2、 分压式偏置电路；如图E-a（为共射电路）
A）会画直流通路如图E-b，求工作点Q。（即求IB、IC、
UCE ）
即：VB =RB2*UCC/（RB1+RB2）
IC≈IE=（VB—UBE）/R
E
UCE = UCC —IC（RC+RE）
B）会画微变等效电路，如图E-c，求电压放大倍数和输
入输出电路：AU、R i、R
O
即： AU = —β RL／/ rbe ，
R i = RB1∥RB2 ∥rbe ，
RO = RC
设：RB1=62KΩ，RB2=16 KΩ，RC=5KΩ, RE=2KΩ，RL=5 K
Ω，UCC=20V，β=80，UBE=0.7V，试求工作点（Q）IB、
、
IC、UCE和AU、R i、RO 。
3、 射极输出器，如图F-a（为共集电路，又称同相器、跟随
器）
重点掌握其特点：
① 电压放大倍数小于近似于1，且 UO 与Ui同相。
② 输入电阻很大。
③ 输出电阻很小，所以带负载能力强。
了解其电路结构，直流通路（图F-b）和微变等效电路（图
F-c）的画法，求电压放大倍数和输入输出电路：AU、R i、RO
