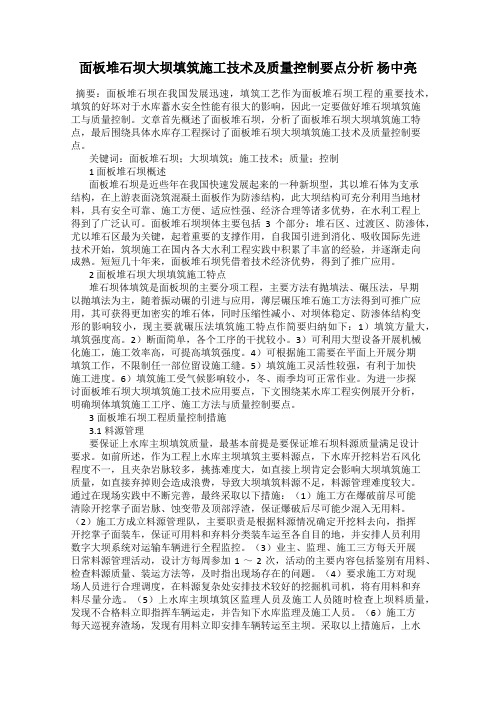

面板堆石坝大坝填筑施工技术及质量控制要点分析杨中亮摘要：面板堆石坝在我国发展迅速，填筑工艺作为面板堆石坝工程的重要技术，填筑的好坏对于水库蓄水安全性能有很大的影响，因此一定要做好堆石坝填筑施工与质量控制。
文章首先概述了面板堆石坝，分析了面板堆石坝大坝填筑施工特点，最后围绕具体水库存工程探讨了面板堆石坝大坝填筑施工技术及质量控制要点。
关键词：面板堆石坝；大坝填筑；施工技术；质量；控制1 面板堆石坝概述面板堆石坝是近些年在我国快速发展起来的一种新坝型，其以堆石体为支承结构，在上游表面浇筑混凝土面板作为防渗结构，此大坝结构可充分利用当地材料，具有安全可靠、施工方便、适应性强、经济合理等诸多优势，在水利工程上得到了广泛认可。
面板堆石坝坝体主要包括3 个部分：堆石区、过渡区、防渗体，尤以堆石区最为关键，起着重要的支撑作用，自我国引进到消化、吸收国际先进技术开始，筑坝施工在国内各大水利工程实践中积累了丰富的经验，并逐渐走向成熟。
短短几十年来，面板堆石坝凭借着技术经济优势，得到了推广应用。
2 面板堆石坝大坝填筑施工特点堆石坝体填筑是面板坝的主要分项工程，主要方法有抛填法、碾压法，早期以抛填法为主，随着振动碾的引进与应用，薄层碾压堆石施工方法得到可推广应用，其可获得更加密实的堆石体，同时压缩性减小、对坝体稳定、防渗体结构变形的影响较小，现主要就碾压法填筑施工特点作简要归纳如下：1）填筑方量大，填筑强度高。
2）断面简单，各个工序的干扰较小。
3）可利用大型设备开展机械化施工，施工效率高，可提高填筑强度。
4）可根据施工需要在平面上开展分期填筑工作，不限制任一部位留设施工缝。
5）填筑施工灵活性较强，有利于加快施工进度。
6）填筑施工受气候影响较小，冬、雨季均可正常作业。
为进一步探讨面板堆石坝大坝填筑施工技术应用要点，下文围绕某水库工程实例展开分析，明确坝体填筑施工工序、施工方法与质量控制要点。
3面板堆石坝工程质量控制措施3.1料源管理要保证上水库主坝填筑质量，最基本前提是要保证堆石坝料源质量满足设计要求。

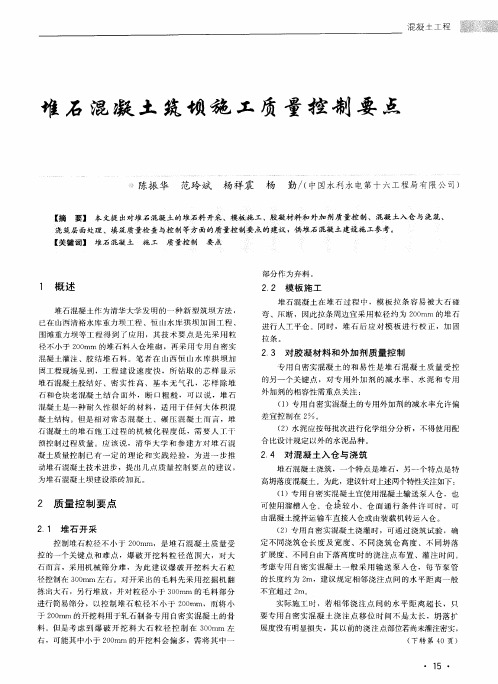

堆石混凝土重力坝施工方法及质量控制研究摘要：当前，我国经济飞速发展，水利工程建设水平也不断提升。
其中堆石混凝土是一种高度采用机械化施工的筑坝技术,仓面约55%采用大块堆石(粒径>300mm)通常由自卸汽车装载入仓、挖掘机辅助堆石。
目前,堆石混凝土重力坝结构设计,横缝多设置在地形变化明显处以适应基础不均匀沉降,同时参照现行混凝土重力坝、砌石坝规范标准,因此设计理念相对保守,部分工程横缝设置较多,横缝间距一般为20～40m。
而横缝间距小导致施工仓面窄、机械转动半径小,不仅提高了堆石入仓难度,而且降低了坝体堆石率,增加了水泥用量。
本文主要对堆石混凝土重力坝施工方法及质量控制进行研究，详情如下。
关键词：堆石混凝土；重力坝；施工方法；质量控制引言堆石混凝土土作作为一种由大块堆石和自密实混凝土组成的非均质材料,浇筑前后的温度分布与常规混凝土有着较大区别。
相比常态混凝土或碾压混凝土,堆石混凝土的水化温升低、温度应力小,其重力坝对横缝间距的要求可适当放宽。
1施工总体安排要根据现场情况,设置了采石场、拌合场、钢筋加工棚、施工便道、蓄水池等临时设施,堆石备料区设置于坝体上游面库底,石料采用库区爆破料,混凝土由拌合场经拌合站运输道路、施工便道,运送至坝前,经地泵入仓浇筑。
坝基开挖验收完成之后,自下而上依次进行大坝垫层、堆石混凝土、上游面防渗层、溢流坝段下游面防渗层、坝顶结构混凝土等施工。
随着坝体升高,依次进行坝基基础处理、坝体灌浆廊道、大坝取水建筑物等工作。
2堆石混凝土重力坝施工方法及质量控制措施2.1堆石混凝土浇筑前后的温度控制堆石混凝土是由大块堆石(粒径>300mm)和SCC(主要含粗、细骨料、粉煤灰和水泥)组成的非均质材料,其中堆石和骨料的大小尺寸与空间分布都是随机的。
根据抗冻性和防渗性的不同要求,坝体混凝土通常会有不同的分区不同分区水泥用量差别很大,使得堆石混凝土坝体内部的温度分布较为复杂。
温度应力超标是大体积混凝土产生裂缝的主要原因,坝体温度控制不当将大大影响堆石混凝土的施工质量,甚至引起坝体结构开裂。
