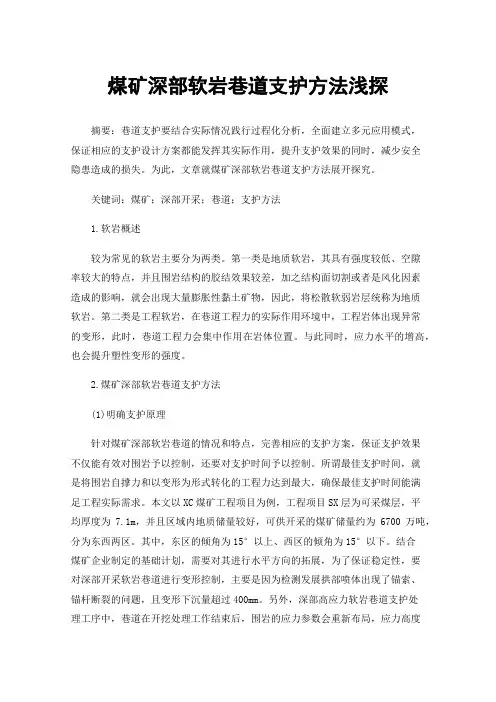

煤矿深部软岩巷道支护方法浅探摘要：巷道支护要结合实际情况践行过程化分析，全面建立多元应用模式，保证相应的支护设计方案都能发挥其实际作用，提升支护效果的同时，减少安全隐患造成的损失。
为此，文章就煤矿深部软岩巷道支护方法展开探究。
关键词：煤矿；深部开采；巷道；支护方法1.软岩概述较为常见的软岩主要分为两类。
第一类是地质软岩，其具有强度较低、空隙率较大的特点，并且围岩结构的胶结效果较差，加之结构面切割或者是风化因素造成的影响，就会出现大量膨胀性黏土矿物，因此，将松散软弱岩层统称为地质软岩。
第二类是工程软岩，在巷道工程力的实际作用环境中，工程岩体出现异常的变形，此时，巷道工程力会集中作用在岩体位置。
与此同时，应力水平的增高，也会提升塑性变形的强度。
2.煤矿深部软岩巷道支护方法(1)明确支护原理针对煤矿深部软岩巷道的情况和特点，完善相应的支护方案，保证支护效果不仅能有效对围岩予以控制，还要对支护时间予以控制。
所谓最佳支护时间，就是将围岩自撑力和以变形为形式转化的工程力达到最大，确保最佳支护时间能满足工程实际需求。
本文以XC煤矿工程项目为例，工程项目SX层为可采煤层，平均厚度为7.1m，并且区域内地质储量较好，可供开采的煤矿储量约为6700万吨，分为东西两区。
其中，东区的倾角为15°以上、西区的倾角为15°以下。
结合煤矿企业制定的基础计划，需要对其进行水平方向的拓展，为了保证稳定性，要对深部开采软岩巷道进行变形控制，主要是因为检测发展拱部喷体出现了锚索、锚杆断裂的问题，且变形下沉量超过400mm。
另外，深部高应力软岩巷道支护处理工序中，巷道在开挖处理工作结束后，围岩的应力参数会重新布局，应力高度集中时巷道围岩进入塑性状态，而在应力向着纵向深层次区域偏移后，其应力的集中度就会随之降低，围岩的强度则会优化。
所以，在原有力学状态基础上，确保整个支护区域内塑性区域承载效果最佳，且围岩破碎区不会蔓延就是最佳支护时间段。
2001 前言随着多年的开采，埋深较浅的煤层已经逐步得到开采，目前的开采重点逐步向着深部煤层转移，所以煤炭采深逐步上升。
深部煤层占煤炭总量的一半以上，且大多分布在华东、东北及华北等地。
在进行深部煤层开采过程中，由于高应力的存在，使得围岩变形较大，巷道支护难度提升。
软岩巷道由于其围岩自身强度较低，所以其自稳能力较差，所以在进行深部软岩煤层开采时，常常由于高应力及低自稳的特征使得围岩变形较大，顶板出现大幅度下沉、两帮剧烈收敛等[1-2]。
为了解决深部软岩煤层巷道围岩变形较大的问题，本文基于前人的研究[3-4]，对其支护进行研究，通过数值模拟软件对支护参数进行合理分析，并对现有支护进行一定的研究，为深部软岩巷道支护方案优化设计提供一定的参考，为矿井安全开采做出一定的贡献。
2 矿井概况及支护优化分析倡源矿位于山西介休市连福镇，井田面积为4.07km 2，设计生产能力为90万吨/年，现采煤层9#、10#、11#，110502工作面主要开采10#煤层，煤层平均厚度3.6 m，结构较为复杂，煤层中含 0～3 层夹矸，根据煤层厚度，目前矿井采用长壁采煤机综采一次采全高采煤法，同时采用全部垮落法管理顶板。
根据对5号煤轨道下山巷道的直接顶进行岩性测定，发现围岩内泥质砂岩和泥岩高岭土比例较大，仅有少量伊利石和蒙脱石，抗压强度38.2 MPa。
属于软岩巷道。
在5号煤轨道下山巷道内部布置测点，用于监测巷道围岩变形情况，监测数据如图1所示。
从图中可以看出，随着监测天数的不断增大，此时巷道围岩的变形量呈现逐步增大的变化，在监测天数为180天时，此时的巷道围岩变形量来到最大值，分别为底臌量445.3 mm，顶底板相对位移量 868.5 mm，两帮移近量达到 725.2 mm。
通过对以上监测数据进行分析，可以看出，目前 5 号煤下山巷道变形破坏十分严重，现有支护无法满足巷道稳定性要求，所以需要对现有支护进行优化，解决煤矿巷道围岩变形大的问题。
