热管换热器及设计计算

热管换热器设计计算1 确定换热器工作参数1.1 确定烟气进出口温度t 1，t 2，烟气流量V ，空气出口温度t 2c，饱和蒸汽压力p c .对于热管式换热器，t 1范围一般在250C ~600C 之间，对于普通水-碳钢热管的工作温度应控制在300C 以下.t 2的选定要避免烟气结露形成灰堵及低温腐蚀，一般不低于180C .空气入口温度t 1c.所选取的各参数值如下：2 确定换热器结构参数2.1 确定所选用的热管类型 烟气定性温度： t f =t 1+t 22=420°C+200°C2=310°C在工程上计算时，热管的工作温度一般由烟气温度与4倍冷却介质温度的和的平均值所得出：烟气入口处： t i =t 1+t 2c ×45=420°C+152°C×45=180°C 烟气出口处：t o =t 2+t 1c ×45=200°C+20°C×45=56°C选取钢-水重力热管，其工作介质为水，工作温度为30C ~250C o o ，满足要求，其相容壳体材料：铜、碳钢（内壁经化学处理）。

2.2 确定热管尺寸对于管径的选择,由音速极限确定所需的管径d v =1.64√Q cr(ρv p v )12根据参考文献《热管技能技术》，音速限功率参考范围，取C Q 4kW ，在t o =56°C 启动时ρv =0.1113kg/m 3p v =0.165×105pa r =2367.4kJ/kg因此 d v =1.64√Q cr(ρv p v )12=10.3mm由携带极限确定所要求的管径d v =√1.78×Q entπ∙r(ρL −14⁄+ρv −14⁄)−2[gδ(ρL−ρv ]14⁄ 根据参考文献《热管技能技术》，携带限功率参考范围，取4Q ent kw 管内工作温度 t i =180℃时ρL =886.9kg/m 3 ρv =5.160kg/m 3r =2013kJ/kg4431.010/N m因此 d v =√1.78×4π×2013×(886.9−14⁄+5.16−14⁄)−2[g×431.0×10−4(886.9−5.160)]14⁄=13.6mm考虑到安全因素，最后选定热管的内径为m m 22d i管壳厚度计算由式][200d P S iV式中，V P 按水钢热管的许用压力228.5/kg mm 选取，由对应的许用230C 来选取管壳最大应力2MAX 14kg/mm ,而2MAX 1[] 3.5/4kg mm故 0.896mm 3.52000.02228.5S考虑安全因素，取 1.5S mm ,管壳外径:m m 25.51222S 2d d i f . 通常热管外径为25~38mm 时，翅片高度选10~17mm （一般为热管外径的一半），厚度选在0.3~1.2mm 为宜，应保证翅片效率在0.8以上为好.翅片间距对干净气流取2.5~4mm ；积灰严重时取6~12mm ，并配装吹灰装置.综上所述，热管参数如下：翅片节距：'415f f f S S mm 每米热管长的翅片数：'10001000200/5f f n m S 肋化系数的计算：每米长翅片热管翅片表面积22[2()]14f f o f f f A d d d n每米长翅片热管翅片之间光管面积(1)r o f f A d n每米长翅片热管光管外表面积o o A d 肋化系数：22[2()]1(1)4f o f f f o f f f rood d d n d n A A A d22[0.5(0.050.025)0.050.001]2000.025(10.2)8.70.0252.3 确定换热器结构将热管按正三角形错列的方式排列，管子中心距S ′=(1.2~1.5)d f 取S ′=70mm 。

管壳式换热器的设计及计算管壳式换热器是常见的一种热交换设备，用于在流体之间进行热量传递。

它由一个外壳和多个热交换管组成。

在设计和计算管壳式换热器时，需要考虑以下几个方面：选择换热器类型、确定换热器尺寸、确定流体特性、计算热量传递量和压降等。

下面将详细介绍管壳式换热器的设计及计算过程。

首先，选择适合的换热器类型。

根据具体的应用和流体特性，可以选择不同类型的管壳式换热器，如定压式、定温式、冷凝器和蒸发器等。

每种类型的换热器都有特定的性能和适用范围，需根据实际需求确定。

接下来，确定换热器的尺寸。

首先要确定传热面积，这取决于所需的传热量和两种流体间的温度差。

一般来说，换热器的传热面积越大，传热效果越好。

然后确定换热器的外壳直径和长度，这取决于流体的流速、流量和压降要求。

根据流体速度和流量计算出流道的横截面积，再确定壳程内的流道数量，最后通过换热器的设计公式计算出外壳直径和长度。

确定流体特性是设计换热器的关键一步。

需要收集并分析流体的物性数据，如温度、压力、流速、密度、热容等。

这些参数将用于计算热量传递量和压降。

此外，还需要考虑流体的腐蚀性、粘度和污染物含量等因素，在选择材料时要注意其耐腐蚀性能和抗堵塞能力。

计算热量传递量是设计换热器的核心任务。

可以使用传热计算公式，如奥兹逊公式、Nusselt数公式等，根据流体的特性参数计算出传热系数。

传热系数与换热器的结构、流体速度和物性参数有关。

通过计算热传导、对流和辐射等传热机制，可以得到热量传递量的准确数值。

最后，要计算管壳式换热器的压降。

压降是流体通过换热器时产生的能量损失。

为了保证流体的正常流动和换热效果，需要控制良好的压降。

可以通过实验或计算公式，如达西公式和克尔文公式，预测换热器内的压降情况。

根据流体的流速、流量和物性参数，计算出壳程和管程内的压降，并进行整体的能量平衡计算。

综上所述，管壳式换热器的设计和计算包括选择换热器类型、确定尺寸、确定流体特性、计算热量传递量和压降等步骤。

换热器设计计算步骤1.管外自然对流换热2.管外强制对流换热3.管外凝结换热3已知：管程油水混合物流量 G ( m/d) ，管程管道长度 L (m) ，管子外径 do (m)，管子内径 di (m)，热水温度 t ℃，油水混合物进口温度 t1’, 油水混合物出口温度 t2”℃。

1.管外自然对流换热1.1 壁面温度设定首先设定壁面温度，一般取热水温度和油水混合物出口温度的平均值， t w℃，热水温度为 t ℃，油水混合进口温度为t1'℃，油水混合物出口温度为t1"℃。

t w 1(t t1" ) 21.2 定性温度和物性参数计算管程外为水，其定性温度为( K 1 ) ℃t2 1(t t w ) 2管程外为油水混合物，定性温度为t2'℃t2 '1(t1' t1" ) 2根据表 1 油水物性参数表，可以查得对应温度下的油水物性参数值一般需要查出的为密度( kg / m3 ), 导热系数(W /(m K )) ，运动粘度 ( m2 / s) ，体积膨胀系数 a ( K1)，普朗特数 Pr 。

表 1 油水物性参数表水t ρλv a Pr10 999.7 0.574 0.000001306 0.000087 9.5220 998.2 0.599 0.000001006 0.000209 7.0230 995.6 0.618 0.000000805 0.000305 5.4240 992.2 0.635 0.000000659 0.000386 4.3150 998 0.648 0.000000556 0.000457 3.5460 983.2 0.659 0.000000478 0.000522 2.9970 997.7 0.668 0.000000415 0.000583 2.5580 971.8 0.674 0.000000365 0.00064 2.2190 965.3 0.68 0.000000326 0.000696 1.95100 958.4 0.683 0.000000295 0.00075 1.75油t ρλv a Pr10 898.8 0.1441 0.000564 659120 892.7 0.1432 0.00028 0.00069 333530 886.6 0.1423 0.000153 185940 880.6 0.1414 9.07E-05 112150 874.6 0.1405 5.74E-05 72360 868.8 0.1396 3.84E-05 49370 863.1 0.1387 0.000027 35480 857.4 0.1379 1.97E-05 26390 851.8 0.137 1.49E-05 203100 846.2 0.1361 1.15E-05 1601.3设计总传热量和实际换热量计算Q0Cq m t Cq v t C油 q v油t C水 q v水tC 为比热容j /( kg K )，q v为总体积流量m3/ s，分别为在油水混合物中油和水所占的百分比，t 油水混合物温差，q m为总的质量流量 kg / s。

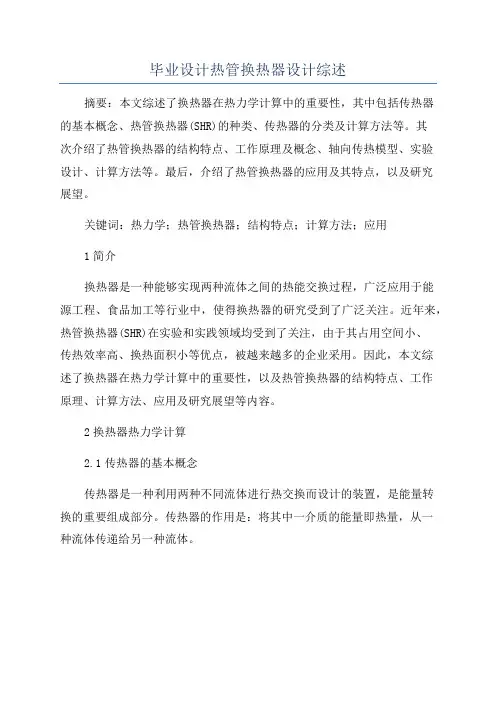

毕业设计热管换热器设计综述
摘要：本文综述了换热器在热力学计算中的重要性，其中包括传热器
的基本概念、热管换热器(SHR)的种类、传热器的分类及计算方法等。

其
次介绍了热管换热器的结构特点、工作原理及概念、轴向传热模型、实验
设计、计算方法等。

最后，介绍了热管换热器的应用及其特点，以及研究
展望。

关键词：热力学；热管换热器；结构特点；计算方法；应用
1简介
换热器是一种能够实现两种流体之间的热能交换过程，广泛应用于能
源工程、食品加工等行业中，使得换热器的研究受到了广泛关注。

近年来，热管换热器(SHR)在实验和实践领域均受到了关注，由于其占用空间小、
传热效率高、换热面积小等优点，被越来越多的企业采用。

因此，本文综
述了换热器在热力学计算中的重要性，以及热管换热器的结构特点、工作
原理、计算方法、应用及研究展望等内容。

2换热器热力学计算
2.1传热器的基本概念
传热器是一种利用两种不同流体进行热交换而设计的装置，是能量转
换的重要组成部分。

传热器的作用是：将其中一介质的能量即热量，从一
种流体传递给另一种流体。

水箱容量：100L一、确定传热系数：计算盘管内和盘管外的传热系数，必须知道下列各参数： 1、 N 圈盘管所需的长度L ；LL =NN�(222222)22+PP 22 （1）=NN �（222222.1122）22+22.22220022=0.7544N 2、 盘管所占的体积V VV CC =(22/00)dd 2222LL （2）C=�2200�22.2211002222.77770000NN =0.152*10-33、 环形区的体积Va:N VV aa =�2200�(CC 22−BB 22)PPNN （3）由于此换热器整体浸入在内胆中，故B 为0，则VV aa =�2200�22.001122∗22.222200NN =3.169*10-34、 在环形区内可供流体流动的空间V NV ff =（3.169-0.152）*10= Va – Vc （4）-3N=3.017*10-35、 盘形管的壳程当量直径DeNDD ee =00VV ff22dd 22LL （5）=（4*3.017*10-3换热器外部的传热系数h0可用下面公式中的来计算。

h 0=λN U /dN ）/（22*0.016*0.7544N ）=0.3182 m努谢尔特数：N U =c(Pr.Gr)n Pr >0.7根据Pr.Gr 值可以从表中查得c 和n 的取值。

而Gr =βg ∆tL 3γ ，其中g 为重力加速度，L 盘管故：Gr =βg ∆tL 3γ=（4.5*10-4*9.8*10*0.0163）/（5.53*10-7）2则Pr.Gr =3.63*590674.57=2144148.694，将盘管看成是垂直圆柱，查表得：c=0.59 n=1/4。

=590674.57N U =c(Pr.Gr)n =0.59*2144148.6941/4h 0=λN U /d =0.642*22.577/0.016=905.902 w/㎡.k=22.577流体在盘管内流动的传热系数h i 采用以下一种常规方法计算：h i0=λN U /d N U =0.023Re 0.8Pr 0.4Re =du ρ/μ由于系统采用威乐泵RS15/6，泵的流量平均取为：0.417kg/s ，即0.422*10-3m ³/s,则：流速u=0.422*10-3/[(0.0144/2)2Re =du ρ/μ=0.016*2.59*988.1/5.47*10*π]=2.59 m/s-4N U =0.023Re 0.8Pr 0.4=0.023*74857.2=74857.20.8*3.630.4h i0=λN U /d =0.642*305.55/0.016=12260.19 w/㎡.k =305.55总传热系数U 由下式给出1/U=1/h 0+1/h i0+x/K e +R t +R 0 (9)由于污垢系数R t 和R 0取决于流体的特性，即流体中存在的悬浮物质、操作温度、流速等因数，而换热器内外的流体都属于清洁水质，但也存在结垢问题，故污垢系数R t +R 0可取7.052*10-41/U=1/h 0+1/h i0+x/K c +R t +R 0=1/905.902+1/12260.19+0.0008/383+7.052*10。

换热器设计计算范文换热器是一种常见的热交换设备，广泛应用于各个工业领域。

它主要用于将热量从一个流体传递到另一个流体，通常是从高温流体到低温流体，以满足工业流程中的能量需求。

在进行换热器设计前，首先需要明确应用场景中的工艺参数，如流体的温度、压力、流量等。

同时，还需要了解流体之间的传热方式，包括对流传热、辐射传热和传导传热。

换热器的设计主要包括以下几个步骤：1.确定换热器的传热面积：通过传热面积的计算可以确定换热器的尺寸。

传热面积的计算可以根据传热功率和传热系数来进行，其中传热功率可以通过流体的温度差和流体的流量来计算，传热系数则与流体的性质有关。

2.确定流体的路径：根据流体之间的传热方式和热量转移的需求，选择合适的流体路径。

常见的有串、并、对流和混合等不同的路径。

3.选择合适的换热器类型：根据工艺参数的要求以及使用场景的特点，选择合适的换热器类型。

常见的换热器类型包括壳管式换热器、板式换热器、管束式换热器等。

4.进行传热和阻力的计算：传热和阻力是换热器设计中的重要参数，它们的合理计算可以保证换热器的工作效率。

传热的计算可以通过流体的温度差、传热系数和传热面积来进行，阻力的计算可以通过流体的流速、管道的摩阻系数和管道的长度来进行。

5.进行换热器的选型和优化：根据以上的计算结果，选择合适的换热器型号，并进行进一步的优化。

优化的内容可以包括换热器的材料选择、传热面积的增加等。

需要注意的是，在进行换热器设计时，还需要考虑到一些特殊情况，如流体的腐蚀性、高温高压等，以确保换热器的安全可靠性。

总之，换热器设计计算是一个相对复杂的过程，需要考虑到流体参数、传热和阻力的计算等多个因素。

通过合理的设计计算，可以为工业生产提供高效、能耗低的热交换解决方案。

换热器设计计算范例(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--列管式换热器的设计和选用的计算步骤设有流量为m h的热流体，需从温度T1冷却至T2，可用的冷却介质入口温度t1，出口温度选定为t2。

由此已知条件可算出换热器的热流量Q和逆流操作的平均推动力。

根据传热速率基本方程：当Q和已知时，要求取传热面积A必须知K和则是由传热面积A的大小和换热器结构决定的。

可见，在冷、热流体的流量及进、出口温度皆已知的条件下，选用或设计换热器必须通过试差计算，按以下步骤进行。

◎初选换热器的规格尺寸◆ 初步选定换热器的流动方式，保证温差修正系数大于，否则应改变流动方式，重新计算。

◆ 计算热流量Q及平均传热温差△t m，根据经验估计总传热系数K估，初估传热面积A估。

◆ 选取管程适宜流速，估算管程数，并根据A估的数值，确定换热管直径、长度及排列。

◎计算管、壳程阻力在选择管程流体与壳程流体以及初步确定了换热器主要尺寸的基础上，就可以计算管、壳程流速和阻力，看是否合理。

或者先选定流速以确定管程数N P 和折流板间距B再计算压力降是否合理。

这时N P与B是可以调整的参数，如仍不能满足要求，可另选壳径再进行计算，直到合理为止。

◎核算总传热系数分别计算管、壳程表面传热系数，确定污垢热阻，求出总传系数K计，并与估算时所取用的传热系数K估进行比较。

如果相差较多，应重新估算。

◎计算传热面积并求裕度根据计算的K计值、热流量Q及平均温度差△t m，由总传热速率方程计算传热面积A0，一般应使所选用或设计的实际传热面积A P大于A020%左右为宜。

即裕度为20%左右，裕度的计算式为：某有机合成厂的乙醇车间在节能改造中，为回收系统内第一萃取塔釜液的热量，用其釜液将原料液从95℃预热至128℃，原料液及釜液均为乙醇，水溶液，其操作条件列表如下：表4-18设计条件数据物料流量kg/h组成（含乙醇量）mol%温度℃操作压力MPa进口出口釜液109779145原料液102680795 128试设计选择适宜的列管换热器。

换热器设计计算步骤1. 管外自然对流换热2. 管外强制对流换热3. 管外凝结换热已知：管程油水混合物流量 G ( m 3/d)，管程管道长度 L (m)，管子外径do (m)， 管子内径di (m)，热水温度 t ℃， 油水混合物进口温度 t 1’, 油水混合物出口温度 t 2” ℃。

1. 管外自然对流换热1.1 壁面温度设定首先设定壁面温度，一般取热水温度和油水混合物出口温度的平均值，t w ℃， 热水温度为t ℃，油水混合进口温度为'1t ℃，油水混合物出口温度为"1t ℃。

"w 11t ()2t t =+1.2 定性温度和物性参数计算管程外为水，其定性温度为1()K -℃21()2w t t t =+管程外为油水混合物，定性温度为'2t ℃''"2111()2t t t =+根据表1油水物性参数表，可以查得对应温度下的油水物性参数值一般需要查出的为密度ρ (3/kg m ),导热系数λ(/())W m K ∙，运动粘度2(/)m s ，体积膨胀系数a 1()K -，普朗特数Pr 。

表1 油水物性参数表水t ρλvaPr10 999.7 0.574 0.000001306 0.000087 9.52 20 998.2 0.599 0.000001006 0.000209 7.02 30 995.6 0.618 0.000000805 0.000305 5.42 40 992.2 0.635 0.000000659 0.000386 4.31 50 998 0.648 0.000000556 0.000457 3.54 60 983.2 0.659 0.000000478 0.000522 2.99 70 997.7 0.668 0.000000415 0.000583 2.55 80 971.8 0.674 0.000000365 0.00064 2.21 90 965.3 0.68 0.000000326 0.000696 1.95 100958.40.6830.0000002950.000751.75油t ρλva Pr10 898.8 0.1441 0.0005646591 20 892.7 0.1432 0.00028 0.000693335 30 886.6 0.1423 0.000153 1859 40 880.6 0.1414 9.07E-05 1121 50 874.6 0.1405 5.74E-05 723 60 868.8 0.1396 3.84E-05 493 70 863.1 0.1387 0.000027 354 80 857.4 0.1379 1.97E-05 263 90 851.8 0.137 1.49E-05 203 100846.20.13611.15E-051601.3 设计总传热量和实际换热量计算0m v Q Cq t Cq t ρ=∆=∆v v C q t C q t αρβρ=∆+∆油油水水C 为比热容/()j kg K ∙，v q 为总体积流量3/ms ，αβ分别为在油水混合物中油和水所占的百分比，t ∆油水混合物温差，m q 为总的质量流量/kg s 。

热管的换热原理及其换热计算一热管简介热管是近几十年发展起来的一种具有高导热性能的传热元件，热管最早应用于航天领域，时至今日，已经从航天、航天器中的均温和控温扩展到了工业技术的各个领域，石油、化工、能源、动力、冶金、电子、机械及医疗等各个部门都逐渐应用了热管技术。

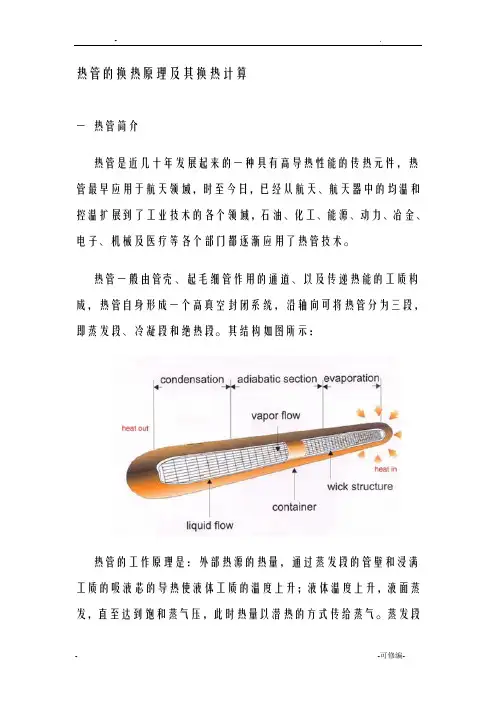

热管一般由管壳、起毛细管作用的通道、以及传递热能的工质构成，热管自身形成一个高真空封闭系统，沿轴向可将热管分为三段，即蒸发段、冷凝段和绝热段。

其结构如图所示：热管的工作原理是：外部热源的热量，通过蒸发段的管壁和浸满工质的吸液芯的导热使液体工质的温度上升；液体温度上升，液面蒸发，直至达到饱和蒸气压，此时热量以潜热的方式传给蒸气。

蒸发段的饱和蒸汽压随着液体温度上升而升高。

在压差的作用下，蒸气通过蒸气通道流向低压且温度也较低的冷凝段，并在冷凝段的气液界面上冷凝，放出潜热。

放出的热量从气液界面通过充满工质的吸液芯和管壁的导热，传给热管外冷源。

冷凝的液体通过吸液芯回流到蒸发段，完成一个循环。

如此往复，不断地将热量从蒸发段传至冷凝段。

绝热段的作用除了为流体提供通道外，还起着把蒸气段和冷凝段隔开的作用，并使管内工质不与外界进行热量传递。

在热管真空度达到要求的情况下，热管的传热能力主要取决于热管吸液芯的设计。

根据热管的不同应用场合，我公司设计有多种不同的热管吸液芯，包括：轴向槽道吸液芯、丝网吸液芯和烧结芯等。

基于热管技术的相变传热原理、热管结构的合理设计以及专业可靠的品质保证，多年实践证明，我公司生产的热管及热管组件正逐渐迈向越来越广阔的市场。

(1) 产品展示(2) 产品参数说明项目技术参数热管长度> 100mm主体材料铜管毛细结构槽沟/烧结芯/丝网管工作介质冷媒设计工作温度30~200℃设计使用倾角> 5°传热功率50~1000w (根据实际产品规格型号) 热阻系数< 0.08℃/W (参考值)传热功率测试原理测试总体要求1）加热功率有功率调节仪控制输入；2）热管保持与水平台面α角度(根据具体应用定)；3）管壁上监测点的温度变化在5min内小于0.5℃认为传热达到稳定状态，记录此时传热功率为最大传热功率。

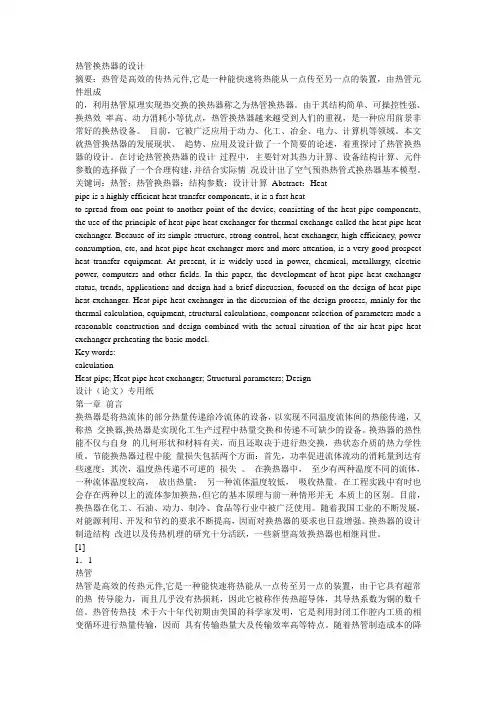

热管换热器的设计摘要：热管是高效的传热元件,它是一种能快速将热能从一点传至另一点的装置，由热管元件组成的，利用热管原理实现热交换的换热器称之为热管换热器。

由于其结构简单、可操控性强、换热效率高、动力消耗小等优点，热管换热器越来越受到人们的重视，是一种应用前景非常好的换热设备。

目前，它被广泛应用于动力、化工、冶金、电力、计算机等领域。

本文就热管换热器的发展现状、趋势、应用及设计做了一个简要的论述，着重探讨了热管换热器的设计。

在讨论热管换热器的设计过程中，主要针对其热力计算、设备结构计算、元件参数的选择做了一个合理构建，并结合实际情况设计出了空气预热热管式换热器基本模型。

关键词：热管；热管换热器；结构参数；设计计算Abstract：Heatpipe is a highly efficient heat transfer components, it is a fast heatto spread from one point to another point of the device, consisting of the heat pipe components, the use of the principle of heat pipe heat exchanger for thermal exchange called the heat pipe heat exchanger. Because of its simple structure, strong control, heat exchanger, high efficiency, power consumption, etc, and heat pipe heat exchanger more and more attention, is a very good prospect heat transfer equipment. At present, it is widely used in power, chemical, metallurgy, electric power, computers and other fields. In this paper, the development of heat pipe heat exchanger status, trends, applications and design had a brief discussion, focused on the design of heat pipe heat exchanger. Heat pipe heat exchanger in the discussion of the design process, mainly for the thermal calculation, equipment, structural calculations, component selection of parameters made a reasonable construction and design combined with the actual situation of the air heat pipe heat exchanger preheating the basic model.Key words:calculationHeat pipe; Heat pipe heat exchanger; Structural parameters; Design设计（论文）专用纸第一章前言换热器是将热流体的部分热量传递给冷流体的设备，以实现不同温度流体间的热能传递，又称热交换器,换热器是实现化工生产过程中热量交换和传递不可缺少的设备。

热管的换热原理及其换热计算—热管简介热管是近几十年开展起来的一种具有高导热性能的传热元件,热管最早应用于航天领域，时至今日，已经从航天、航天器中的均温和控温扩展到了工业技术的各个领域，石油、化工、能源、动力、冶金、电子、机械及医疗等各个部门都逐渐应用了热管技术。

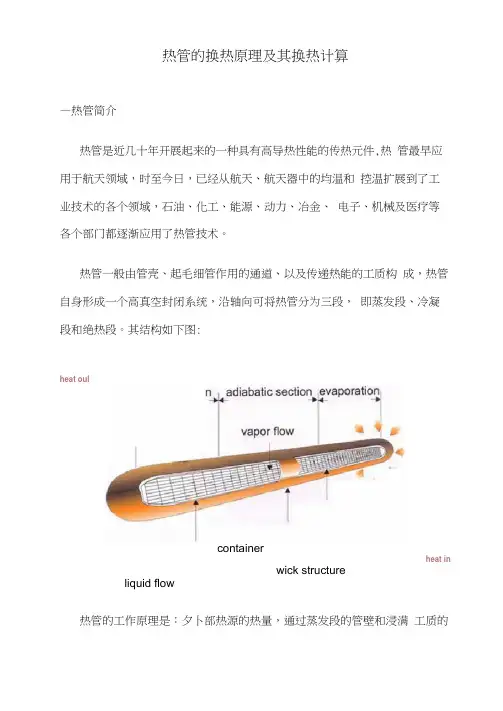

热管一般由管壳、起毛细管作用的通道、以及传递热能的工质构成，热管自身形成一个高真空封闭系统，沿轴向可将热管分为三段，即蒸发段、冷凝段和绝热段。

其结构如下图:heat oulcontainerheat inwick structureliquid flow热管的工作原理是：夕卜部热源的热量，通过蒸发段的管壁和浸满工质的吸液芯的导热使液体工质的温度上升;液体温度上升，液面蒸发，直至到达饱蒸气压』匕时热量以潜热的方式传给蒸气。

蒸发段的饱和蒸汽压随着液体温度上升而升高。

在压差的作用下，蒸气通过蒸气通道流向低压且温度也较低的冷凝段,并在冷凝段的气液界面上冷凝，放出潜热。

放出的热量从气液界面通过充满工质的吸液芯和管壁的导热，传给热管外冷源。

冷凝的液体通过吸液芯回流到蒸发段，完成一个循环。

如此往复，不断地将热量从蒸发段传至冷凝段。

绝热段的作用除了为流体提供通道外，还起着把蒸气段和冷凝段隔开的作用,并使管内工质不与外界进行热量传递。

在热管真空度到达要求的情况下，热管的传热能力主要取决于热管吸液芯的设计。

根据热管的不同应用场合，我公司设计有多种不同的热管吸液芯，包括:轴向槽道吸液芯、丝网吸液芯和烧结芯等。

基于热管技术的相变传热原理、热管结构的合理设计以及专业可靠的品质保证,多年实践证明，我公司生产的热管及热管组件正逐渐迈向越来越广阔的市场。

(1)产品展示⑵产品参数说明⑶产品性能测试图例长度700踰的真空退火管最大传热功率測试图1长度700mm的真空退火管最大传热功率测试热管等温性测试图2热管等温性测试曲线二热管技术的原理应用与开展热管传热利用了热传导原理与致冷介质的快速热传递性质，通过热管将发热物体的热量迅速传递到热源外。

第一章换热器简介及发展趋势1.1 概述在化工生产中，为了工艺流程的需要，常常把低温流体加热或把高温流体冷却，把液态汽化或把蒸汽冷凝程液体，这些工艺过程都是通过热量传递来实现的。

进行热量传递的设备称为换热设备或换热器。

换热器是通用的一种工艺设备，他不仅可以单独使用，同时又是很多化工装置的组成部分。

在化工厂中，换热器的投资约占总投资的10%——20%，质量约为设备总质量的40%左右，检修工作量可达总检修工作量的60%以上。

由此可见，换热器在化工生产中的应用是十分广泛的，任何化工生产工艺几乎都离不开它。

在其他方面如动力、原子能、冶金、轻工、制造、食品、交通、家电等行业也有着广泛的应用。

70年代的世界能源危机，有力地促进了传热强化技术的发展，为了节能降耗，提高工业生产经济效益，要求开发适用于不同工业过程要求的高效能换热设备[1]。

这是因为，随着能源的短缺(从长远来看，这是世界的总趋势)，可利用热源的温度越来越低，换热允许温差将变得更小，当然，对换热技术的发展和换热器性能的要求也就更高[2]。

所以，这些年来，换热器的开发与研究成为人们关注的课题，最近，随着工艺装置的大型化和高效率化，换热器也趋于大型化，向低温差设计和低压力损失设计的方向发展。

同时，对其一方面要求成本适宜，另一方面要求高精度的设计技术。

当今换热器技术的发展以CFD(Computational Fluid Dynamics)、模型化技术、强化传热技术及新型换热器开发等形成了一个高技术体系[3]。

当前换热器发展的基本趋势是：继续提高设备的传热效率，促进设备结构的紧凑性，加强生产制造的标准化系列化和专业化，并在广泛的范围内继续向大型化的方向发展。

各种新型高效紧凑式换热器的应用范围将得到进一步扩大。

在压力、温度和流量的许可范围内，尤其是处理强腐蚀性介质而需要使用贵重金属材料的场合下，新型紧凑式换热器将进一步取代管壳式换热器。

总之，为了适应工艺发展的需要，今后在强化传热过程和换热设备方面，还将继续探索新的途径。

热管的换热原理及其换热计算一热管简介热管是近几十年发展起来的一种具有高导热性能的传热元件，热管最早应用于航天领域，时至今日，已经从航天、航天器中的均温和控温扩展到了工业技术的各个领域，石油、化工、能源、动力、冶金、电子、机械及医疗等各个部门都逐渐应用了热管技术。

热管一般由管壳、起毛细管作用的通道、以及传递热能的工质构成，热管自身形成一个高真空封闭系统，沿轴向可将热管分为三段，即蒸发段、冷凝段和绝热段。

其结构如图所示：热管的工作原理是：外部热源的热量，通过蒸发段的管壁和浸满工质的吸液芯的导热使液体工质的温度上升；液体温度上升，液面蒸发，直至达到饱和蒸气压，此时热量以潜热的方式传给蒸气。

蒸发段的饱和蒸汽压随着液体温度上升而升高。

在压差的作用下，蒸气通过蒸气通道流向低压且温度也较低的冷凝段，并在冷凝段的气液界面上冷凝，放出潜热。

放出的热量从气液界面通过充满工质的吸液芯和管壁的导热，传给热管外冷源。

冷凝的液体通过吸液芯回流到蒸发段，完成一个循环。

如此往复，不断地将热量从蒸发段传至冷凝段。

绝热段的作用除了为流体提供通道外，还起着把蒸气段和冷凝段隔开的作用，并使管内工质不与外界进行热量传递。

在热管真空度达到要求的情况下，热管的传热能力主要取决于热管吸液芯的设计。

根据热管的不同应用场合，我公司设计有多种不同的热管吸液芯，包括：轴向槽道吸液芯、丝网吸液芯和烧结芯等。

基于热管技术的相变传热原理、热管结构的合理设计以及专业可靠的品质保证，多年实践证明，我公司生产的热管及热管组件正逐渐迈向越来越广阔的市场。

(1) 产品展示(2) 产品参数说明项目技术参数热管长度> 100mm主体材料铜管毛细结构槽沟/烧结芯/丝网管工作介质冷媒设计工作温度30~200℃设计使用倾角> 5°传热功率50~1000w (根据实际产品规格型号) 热阻系数< 0.08℃/W (参考值)传热功率测试原理测试总体要求1）加热功率有功率调节仪控制输入；2）热管保持与水平台面α角度(根据具体应用定)；3）管壁上监测点的温度变化在5min内小于0.5℃认为传热达到稳定状态，记录此时传热功率为最大传热功率。
