空气压缩热利用热管换热器的设计计算(互联网+)

热管换热器计算(2009-02-20 22:50:45)转载标签：热管换热器计算德天热管亚洲热管网热管换热器计算可用热平衡方程式进行计算，对于常温下使用的通风系统中的热管换热器的换热后温度，回收的冷热量也可用下列公式计算，由于公式采用的是显热计算，但实际热回收过程也发生潜热回收，因此计算值较实测值偏小，其发生的潜热回收可作为余量或保险系数考虑。

本文选自【亚洲热管网】热管换热器的计算：1. 热管换热器的效率定义η=t1-t2/t1- t3 (1-1)式t1、t2——新风的进、出口温度（℃）t3——排风的入口温度（℃）2.热管换热器的设计计算一般已知热管换热器的新风和排风的入口温度t1和t3，取新风量L x 与排风量L P相等。

即L x = L P，新风和排风的出口温度按下列公式计算：t2=t1－η(t1－t3) (1-2)t4=t3＋η(t1－t3) (1-3)t4——排风出口温度（℃）回收的热量Q (kW), 负值时为冷量：Q(kW)= L xρX C x（t2-t1）/3600 (1-4)式中L x——新风量（m3/h ）ρx——新风的密度（kg/m3）（一般取1.2 kg/m3）C x——新风的比热容，一般可取1.01kJ/ (kg ·℃)。

3.选用热管换热器时，应注意：1）换热器既可以垂直也可以水平安装，可以几个并联，也可以几个串联；当水平安装时，低温侧上倾5℃~7℃。

2）表面风速宜采用1.5 m/s~3.5m/s。

3）当出风温度低于露点温度或热气流的含湿量较大时，应设计冷凝水排除装置。

4）冷却端为湿工况时，加热端的效率η值应增加，即回收的热量增加。

但仍可按上述公式计算（增加的热量作为安全因素）。

需要确定冷却端（热气流）的终参数时，可按下式确定处理后的焓值，并按处理后的相对湿度为90%左右考虑。

h2=h1－ 36Q/ L×ρ (1-5)式中h1, h2——热气流处理前、后的焓值（kJ/kg）;Q ——按冷气流计算出的回收热量（W）;L ——热气流的风量（m3/h ）；ρ——热气流的密度（kg/m3）。

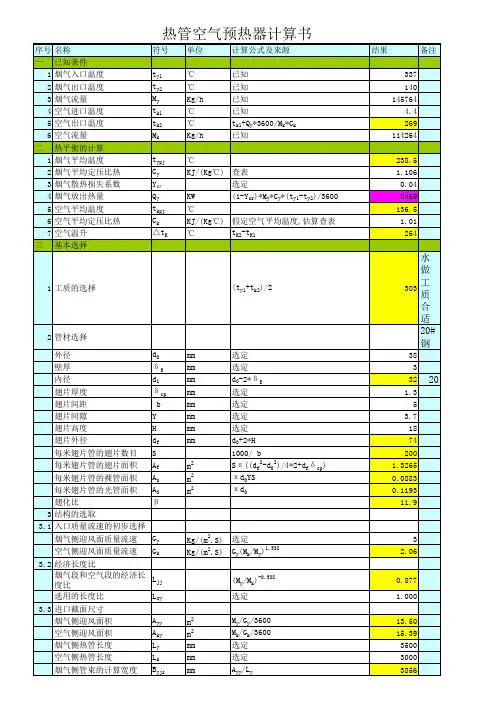

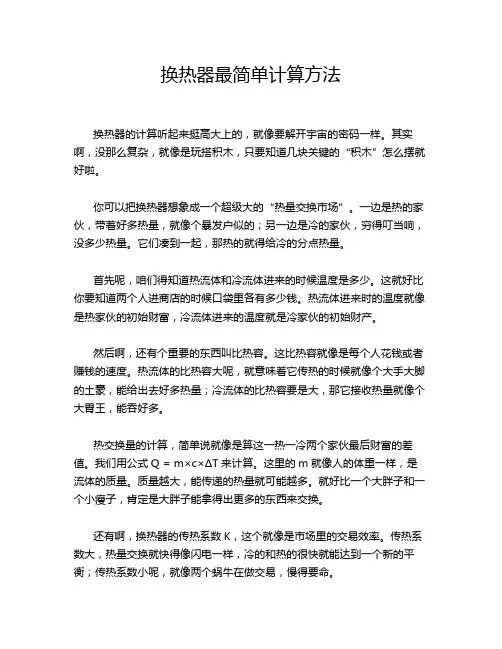

换热器最简单计算方法换热器的计算听起来挺高大上的，就像要解开宇宙的密码一样。

其实啊，没那么复杂，就像是玩搭积木，只要知道几块关键的“积木”怎么摆就好啦。

你可以把换热器想象成一个超级大的“热量交换市场”。

一边是热的家伙，带着好多热量，就像个暴发户似的；另一边是冷的家伙，穷得叮当响，没多少热量。

它们凑到一起，那热的就得给冷的分点热量。

首先呢，咱们得知道热流体和冷流体进来的时候温度是多少。

这就好比你要知道两个人进商店的时候口袋里各有多少钱。

热流体进来时的温度就像是热家伙的初始财富，冷流体进来的温度就是冷家伙的初始财产。

然后啊，还有个重要的东西叫比热容。

这比热容就像是每个人花钱或者赚钱的速度。

热流体的比热容大呢，就意味着它传热的时候就像个大手大脚的土豪，能给出去好多热量；冷流体的比热容要是大，那它接收热量就像个大胃王，能吞好多。

热交换量的计算，简单说就像是算这一热一冷两个家伙最后财富的差值。

我们用公式Q = m×c×ΔT来计算。

这里的m就像人的体重一样，是流体的质量。

质量越大，能传递的热量就可能越多。

就好比一个大胖子和一个小瘦子，肯定是大胖子能拿得出更多的东西来交换。

还有啊，换热器的传热系数K，这个就像是市场里的交易效率。

传热系数大，热量交换就快得像闪电一样，冷的和热的很快就能达到一个新的平衡；传热系数小呢，就像两个蜗牛在做交易，慢得要命。

有时候，我们还得考虑换热器的面积。

这面积就像是市场的大小。

面积越大，能同时进行的热量交易就越多。

要是面积小了，就像个小地摊，能交换的热量就很有限啦。

你看，这么一说，换热器的计算是不是就像小孩子过家家一样简单？只要把这些概念像拼图一样拼在一起，就能算出个大概啦。

不用把它想得那么神秘，就当是在管理一个特别的热量小世界，这里面的热和冷就像两个调皮的小鬼，按照我们算出来的规则在交换热量呢。

热管换热器设计计算1确定换热器工作参数1.1 确定烟气进出口温度ti，t3，烟气流量V,空气出口温度頁，饱和蒸汽压力Pc?对于热管式换热器，ti 范圉一般在250°C? 600°C 之间，对于普通水- 碳钢热管的工作温度应控制在300°C 以下. t2的选定要避免烟气结露形成灰堵及低温腐蚀，一般不低于180°C.空气入口温度的. 所选取的各参数值如下：2 确定换热器结构参数2.1确定所选用的热管类型烟气定性温度： f 宇_4 沁； 2 沁=310 比在工程上计算时，热管的工作温度一般由烟气温度与4倍冷却介质温度的和的半均值所得出：如+営=420? c+严z = 18O°C烟气入口处：q =. t2+tiX4 200°C+20°Cx4烟气出口处：l° 5 5 C选取钢-水重力热管. 其工作介质为水. 工作温度为30OC~25°0 C? 满足要求. 其相容壳体材料：铜. 碳钢（内壁经化学处理）。

2.2 确定热管尺寸对于管径的选择，由音速极限确定所需的管径d v = 1.64 Qc t J厂9必)2根据参考文献《热管技能技术》，音速限功率参考范闱，取10 = 56 吃启动时p v = O.1113k^/7H 3p v = 0.165 X 105par = 2367.4 幼/kg因此d v = 1.64 I ! = 10.3 mmyr(p v p v)l由携带极限确定所要求的管径d _ I 1.78 X Qent Qc=4kW,在P Ji (P L" 1/4+ P V~1/4)_2^(P L - Pv]1/4根据参考文献《热管技能技术》，携带限功率参考范围，取180°C时P L = 886.9kg/m3 pv = 5.160/c^/m3 r = 20\3kJ/kg Q ent=4kw 管内工作温度t t =J = 431.0xl0^N/m因此178x4nx20L3x(8Q6.^ i/4+SA6^i/4)-2 [gX431.0xl0-4(886.9-5.160)]1/4 =13.6nun考虑到安全因素，最后选定热管的内径为4 = 22111111管売厚度计算由式Pv420qcr]式中，Pv按水钢热管的许用压力28.5kg /nmr 选取，由对应的许用230°C來选取管壳最大应力乐朋=14kg/nim 2,而[<r]= - (7,^ = 3.5ka / nmr 428? 5x0.022 =0.89611U11考虑安全因素，= 1.5210101x131.15, 管壳外径：df =4+2S= 22+2x1.5= 25mm.通常热管外径为25? 38mm时，翅片高度选10? 17mm （—般为热管外径的一半），厚度选在0.3~1.2mm为宜，应保证翅片效率在0.8以上为好. 翅片间距对干净气流取 2.5? 4mm：积灰严重时取6? 12inm,并配装吹灰装置. 综上所述,热管参数如下：翅片节距：Sf = Sf+务=4+1= 5mm每米热管长的翅片数：n厂啤= ^ = 200/mS f 5肋化系数的计算：每米长翅片热管翅片表面积Af =[2x^.x （d^-d；）+ ^ d f . J f] n f 4 4 每米长翅片热管翅片之间光管面积A=”a（i- i “込）每米长翅片热管光管外表面积肋化系数:宀[2x^x(d^-d;) + ^ d f J f] n f l + ^ d o (l-n f J f)訂- 4 力4[0.5 x (O.O5 2 - 0 0253) + 0 05 x0 0011x200 + 0.025 x(l-0.2) o ---- =8.70.0252.3确定换热器结构将热管按正三角形错列的方式排列，管子S' = (1.2~1.5)蚣取S'= 中心距70nmio3 热力计算3. 1确定换热器中热管的热侧和冷侧的管长Wc，以及迎风面管数B1）确定烟气标准速度V, —般取 2.5~5m/s,假设vMm/s,可得出烟气迎风面的面积4=匕=黑=2.8n】22）确定迎风面宽度E,取E=1.8m,热管的热侧管长“=霍=1.56m,适当D 1.0取= 1.5m,并且lh/lc = 3/1<? l c = 0.5mo3）求出迎风面的管数B, B = E/S = 1.8/0.07 = 25.7,B为整数，应取B=26, 因此实际的迎风面的宽度 E = 0.07 X26 = 1.82m,同时实际的迎风面面积A' =Exl h =1.82 X 1.5 =2.73m2,实际的速度是 d = v/A'=疵鲁石= 4.07m/So3.2确定传热系数1）烟气定性温度：tf = ti + t2/2 = 420°C；200°C = 310 C°,从而确定烟气的物性参数：2)确定烟气侧管束的最小流通截面积NFA = [(S '一d。

热管换热器设计计算及设计说明设计说明书目录1.引言2.设计目标3.设计计算3.1传热需求计算3.2材料选择3.3热管尺寸计算3.4换热面积计算4.设计结果4.1热管尺寸4.2换热面积5.结论1.引言2.设计目标本设计的目标是设计一个能够满足热量传递需求的热管换热器。

具体设计目标如下：-传热效率高，热量损失小；-体积小，重量轻，便于安装和维护；-耐腐蚀，使用寿命长。

3.设计计算3.1传热需求计算根据所需传热功率和热传导方程，可以计算出所需的换热面积。

传热功率的计算公式如下：Q=U*A*ΔT其中，Q为传热功率，U为传热系数，A为换热面积，ΔT为温度差。

根据具体的应用条件和需求，可以确定传热系数和温度差。

3.2材料选择根据工作温度和压力，选择合适的材料用于热管换热器的制造。

常见的材料有不锈钢、铜、铝等。

需要考虑的因素包括材料的导热性能、耐腐蚀性能和成本等。

3.3热管尺寸计算热管的尺寸设计主要包括直径、长度和分段数等。

热管的直径与流体的流量有关，需要根据实际流量计算得出。

热管的长度与传热效果有关，需要根据传热需求和热管材料的导热性能计算得出。

分段数的选择主要考虑热管结构的复杂度和制造成本。

3.4换热面积计算根据传热功率和传热系数，可以计算出所需的换热面积。

换热面积的计算公式如下：A=Q/(U*ΔT)其中，A为换热面积，Q为传热功率，U为传热系数，ΔT为温度差。

根据具体的应用条件和需求，可以确定传热系数和温度差。

4.设计结果4.1热管尺寸根据具体的传热需求和热管材料的导热性能，计算得出热管的直径为XX mm，长度为XX mm，分段数为XX。

4.2换热面积根据传热功率和传热系数，计算得出所需的换热面积为XXm²。

5.结论本设计通过计算得出了一台满足特定条件下的热管换热器的尺寸和换热面积。

这个设计可以满足传热需求，并具有高传热效率、小体积和耐腐蚀等特点。

气气热管换热器计算书热管换热器的设计计算1.确定换热器工作参数在设计热管式换热器时，需要确定烟气进出口温度t1和t2，烟气流量V，空气出口温度t2，以及饱和蒸汽压力pc。

对于普通水-碳钢热管的工作温度应控制在300℃以下，而t2的选定要避免烟气结露形成灰堵及低温腐蚀，一般不低于180℃。

所选取的各参数值如下：烟气流量：m2/h饱和蒸汽压力：0.2MPa空气出口温度：120℃空气入口温度：20℃排烟入口温度：20℃排烟出口温度：200℃2.确定换热器结构参数2.1 确定所选用的热管类型在工程上计算时，热管的工作温度一般由烟气温度与4倍冷却介质温度的和的平均值所得出。

对于本设计，烟气入口处的温度为180℃，烟气出口处的温度为56℃。

因此，选取钢-水重力热管作为工作介质，其工作温度为30℃~250℃，相容壳体材料为铜和碳钢（内壁经化学处理）。

2.2 确定热管尺寸在确定热管尺寸时，需要根据音速极限和携带极限来选择管径。

根据参考文献《热管技能技术》，取参考功率范围Qc=4kW，在t2=56℃启动时，可得到热管的管径为10.3mm。

根据参考文献《热管技能技术》，取参考功率范围Qent=4kW，在管内工作温度ti=180℃时，可得到热管的管径为1.11mm。

根据给定的公式，计算得到热管的内径为22mm，管壳厚度为1.5mm，外径为25mm。

为保证翅片效率在0.8以上，选取翅片高度为11mm，厚度为0.5mm，翅片间距为5mm，肋化系数为8.7.将热管按正三角形错列的方式排列，管子中心距取70mm。

确定热管的热侧和冷侧管长。

本文介绍了烟气余热锅炉中热管的设计计算方法。

首先需要确定烟气标准速度v，一般取2.5~5m/s，假设v=4m/s，可得出烟气迎风面的面积A=2.8m2.确定迎风面宽度E，取E=1.8m，热管的热侧管长Aℎ=1.5m，并且Aℎ⁄AA=3⁄1，∴AA=0.5m。

求出迎风面的管数B，A=A⁄A′=1.8⁄0.07=25.7，B为整数，应取B=26，因此实际的迎风面的宽度A=0.07×26=1.82m，同时实际的迎风面面积A′=A×Aℎ=1.82×1.5=2.73m2，实际的速度是A′=A⁄A′=4.07m/s。

换热器的计算举例换热器的计算举例条件:1.空气量4100m3/h2.空气预热温度t空=300 0C (冷空气为20 0C)3.烟气量V＇＇烟＝6500m3/h (烟气温度为7000C)4.烟气成分（体积％）CO2 H2o O2N219.4 7.5 2.1 71.05.换热器的型式及材质型式：直管形平滑钢管换热器材质：换热管采用Ф 60*3.5毫米无缝钢管材质16Mn钢最高使用温度小于4500C计算举例：一. 主要热之参数的确定１.入换热器空气的温度t＇空=200C出换热器空气的温度t＇＇空=3000C2.入换热器空气量取换热器本身的漏损及管道漏损 3%则V真实=1.03 V＇空=1.03×4100=4223m/h或 V空=1.03V＇空/3600=4223/3600=1.17m/s3.入换热器烟气的温度考虑16Mn铜的最高温度不大于450℃。

初步确定入换热器的烟气温度t′烟=550℃，稀释导数确定如下：烟气700℃的比热为：C烟（700）=0.01（0.501×19.4+0.392×7.5+0.342×2.1+0.325×71）=0.365KJ／m3℃烟气在550℃的比热为：C烟（500）=0.01(0.484×19.4+0.383×7.5+0.337×2.1+0.321×71)=0.358 KJ／m3℃20℃空气的比热为0.311 KJ／m3℃则φ=（i1-i2）/(i2-i0）=(0.365×700-0.385×550)／（0.358×550-0.311×20）=0.3094.入换热器的烟气量V烟=（1+φ）V′烟=（1+0.309）×6500=8508.5m3／h或V烟=8508.5／3600=2.36m3／s5.烟气成分（%）V CO2= V′CO2（V′烟/V烟）=19.4×6500/8508.5=14.82 V H20=V′H2O（V′烟/V烟）=7.5×6500/8508.5=5.73V O2=（V′O2+21φ）V′烟/V烟=（2.1+21×0.309）×6500/8508.5=6.56V N2=（V′N2+79φ）V′烟/V烟=（71+79×0.309）×6500/8508.5=72.89Σ=1006.计算换热气的烟气温度取换热气绝热效率η换=0.90.先假定烟气出口温度为400℃。

热管换热器计算热管换热器计算可用热平衡方程式进行计算，对于常温下使用的通风系统中的热管换热器的换热后温度，回收的冷热量也可用下列公式计算，由于公式采用的是显热计算，但实际热回收过程也发生潜热回收，因此计算值较实测值偏小，其发生的潜热回收可作为余量或保险系数考虑。

热管换热器的计算:1. 热管换热器的效率定义t /t t (1-1) η=t1-21-3式t、t——新风的进、出口温度(?) 12t——排风的入口温度(?) 32.热管换热器的设计计算一般已知热管换热器的新风和排风的入口温度t和 t，取新风量L 与排风量13xL 相等。

即 L = L ，新风和排风的出口温度按下列公式计算: PxP t=t,η(t,t) (1-2) 2113t=t，η(t,t) (1-3) 4313t——排风出口温度(?) 4回收的热量Q (kW), 负值时为冷量:Q(kW)= LρC(t-t)/3600 (1-4) xXx213式中 L——新风量( m/h ) x33ρ——新风的密度(kg/m)(一般取1.2 kg/m) xC——新风的比热容，一般可取1.01kJ/ (kg ?? )。

x3.选用热管换热器时，应注意:1)换热器既可以垂直也可以水平安装，可以几个并联，也可以几个串联;当水平安装时，低温侧上倾5?~7?。

2)表面风速宜采用1.5 m/s~3.5m/s。

3)当出风温度低于露点温度或热气流的含湿量较大时，应设计冷凝水排除装置。

4)冷却端为湿工况时，加热端的效率η值应增加，即回收的热量增加。

但仍可按上述公式计算(增加的热量作为安全因素)。

需要确定冷却端(热气流)的终参数时，可按下式确定处理后的焓值，并按处理后的相对湿度为90%左右考虑。

h=h, 36Q/ L×ρ (1-5) 21式中 h h ——热气流处理前、后的焓值(kJ/kg); 1,2Q ——按冷气流计算出的回收热量(W);3L ——热气流的风量 (m/h );3ρ——热气流的密度 (kg/m)。

换热器计算实例范文换热器是一种用于将热量从一个物体传递到另一个物体的设备。

它在许多工业和日常应用中广泛使用，如锅炉系统、空调系统、汽车发动机等。

本文将通过一个实际的案例来说明如何计算换热器的设计参数。

假设我们需要设计一个用于汽车发动机冷却的换热器。

汽车发动机在运行过程中会产生大量的热量，如果不及时散热，将会导致发动机过热，甚至损坏。

因此，冷却系统是汽车发动机非常重要的一部分。

第一步是确定设计参数。

我们需要知道发动机的最大功率和最大工作温度，以及冷却系统的工作条件，如冷却液的进口温度和出口温度。

假设发动机最大功率为100kW，最大工作温度为100°C。

冷却液的进口温度为80°C，出口温度为90°C。

根据这些参数，我们可以计算出需从发动机散热的热量。

热量的传递可以通过换热器的有效面积来实现。

根据热传递定律，热量传递速率与温度差和有效传热面积成正比。

我们可以使用以下公式计算热量传递速率：Q=U×A×ΔT其中，Q为热量传递速率，U为换热系数，A为有效传热面积，ΔT为温度差。

第二步是选择适当的换热器类型。

根据具体的应用要求和可用条件，可以选择不同类型的换热器，如壳管式换热器、板式换热器等。

在汽车发动机冷却系统中，常用的是壳管式换热器，因为它具有良好的热传导性能和可靠性。

第三步是计算换热系数。

换热系数是一个重要的设计参数，它反映了热量传递的效率。

换热系数取决于换热器的结构和材料，以及流体的性质和流动速度。

根据经验公式，壳管式换热器的换热系数可估算为：U=k×ΔTm其中，k为换热系数的经验常数，ΔTm为平均温差。

第四步是计算有效传热面积。

根据前面的公式，我们可以把热量传递速率和换热系数代入，得到：A=Q/(U×ΔT)最后一步是进行换热器的选型和设计。

根据上述计算结果，我们可以选择适当的壳管式换热器，并确定其设计参数，如管道的数量和长度，管径等。

换热器设计计算范例设计计算范例：换热器设计一、背景在化工、冶金、石油、食品及制药等工业领域中，换热器被广泛应用于热交换过程中。

换热器的设计与选择对于整个工艺系统的能量效率和运行成本起着重要作用。

本文以一个化工厂的换热器设计为例，计算设计一个适合的换热器。

二、设计需求化工厂中需要进行一个液体-液体的热交换过程。

液体A流体的进口温度为60°C，出口温度为30°C，流量为10m3/h；液体B流体的进口温度为100°C，出口温度为50°C，流量为8m3/h。

需要设计一个换热器来满足热交换的需求。

三、设计计算方法1.热负荷计算首先，我们需要计算换热器所需的热负荷。

热负荷可以通过以下公式计算：Q=m*Cp*ΔT其中，Q是热负荷，m是流体的质量流率，Cp是流体的比热容，ΔT 是入口温度与出口温度之差。

对于流体A，热负荷为：Q_A=10*Cp_A*(60-30)对于流体B，热负荷为：Q_B=8*Cp_B*(100-50)2.选择换热器类型根据热负荷的计算结果，我们可以选择合适的换热器类型。

常见的换热器类型有壳管式换热器、板式换热器和管束式换热器等。

考虑到本例中的液体-液体热交换过程，我们选择壳管式换热器。

壳管式换热器能够适应不同的工况，具有良好的传热效果和可靠性。

3.换热面积计算换热面积是换热器设计的重要参数。

换热面积可以通过以下公式计算：A = Q / (U * ΔTlm)其中，A是换热面积，Q是热负荷，U是换热系数，ΔTlm是对数平均温差。

对于壳管式换热器，ΔTlm的计算公式为：ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)其中，ΔT1是进口温度差，ΔT2是出口温度差。

根据实际情况，我们假设换热器的换热系数为500W/(m2·°C)。

根据具体数据进行计算，我们得到：ΔT_A=60-30=30°CΔT_B=100-50=50°CΔTlm = (30 - 50) / ln(30 / 50) ≈ -28.3°CA_A = Q_A / (U * ΔTlm)A_B = Q_B / (U * ΔTlm)4.换热器尺寸设计根据换热面积的计算结果，我们可以进一步确定换热器的尺寸。

换热器设计计算步骤1. 管外自然对流换热2. 管外强制对流换热3. 管外凝结换热已知：管程油水混合物流量 G ( m 3/d)，管程管道长度 L (m)，管子外径do (m)， 管子内径di (m)，热水温度 t ℃， 油水混合物进口温度 t 1’, 油水混合物出口温度 t 2” ℃。

1. 管外自然对流换热1.1 壁面温度设定首先设定壁面温度，一般取热水温度和油水混合物出口温度的平均值，t w ℃， 热水温度为t ℃，油水混合进口温度为'1t ℃，油水混合物出口温度为"1t ℃。

"w 11t ()2t t =+1.2 定性温度和物性参数计算管程外为水，其定性温度为1()K -℃21()2w t t t =+管程外为油水混合物，定性温度为'2t ℃''"2111()2t t t =+根据表1油水物性参数表，可以查得对应温度下的油水物性参数值一般需要查出的为密度ρ (3/kg m ),导热系数λ(/())W m K ∙，运动粘度2(/)m s ，体积膨胀系数a 1()K -，普朗特数Pr 。

表1 油水物性参数表水t ρλvaPr10 999.7 0.574 0.000001306 0.000087 9.52 20 998.2 0.599 0.000001006 0.000209 7.02 30 995.6 0.618 0.000000805 0.000305 5.42 40 992.2 0.635 0.000000659 0.000386 4.31 50 998 0.648 0.000000556 0.000457 3.54 60 983.2 0.659 0.000000478 0.000522 2.99 70 997.7 0.668 0.000000415 0.000583 2.55 80 971.8 0.674 0.000000365 0.00064 2.21 90 965.3 0.68 0.000000326 0.000696 1.95 100958.40.6830.0000002950.000751.75油t ρλva Pr10 898.8 0.1441 0.0005646591 20 892.7 0.1432 0.00028 0.000693335 30 886.6 0.1423 0.000153 1859 40 880.6 0.1414 9.07E-05 1121 50 874.6 0.1405 5.74E-05 723 60 868.8 0.1396 3.84E-05 493 70 863.1 0.1387 0.000027 354 80 857.4 0.1379 1.97E-05 263 90 851.8 0.137 1.49E-05 203 100846.20.13611.15E-051601.3 设计总传热量和实际换热量计算0m v Q Cq t Cq t ρ=∆=∆v v C q t C q t αρβρ=∆+∆油油水水C 为比热容/()j kg K ∙，v q 为总体积流量3/ms ，αβ分别为在油水混合物中油和水所占的百分比，t ∆油水混合物温差，m q 为总的质量流量/kg s 。

换热器计算公式换热器部分计算管程介质为热⽔进⼝温度 (℃) Tt1=110（给定）出⼝温度 (℃) Tt2=120（给定）⼯作压⼒（MPa) Pt = 1.0（给定）平均温度(℃) Tt =115(计算）流体的⽐定压热容Cp(KJ/(kg.℃))=4.2358(查表）流量(t/h) Q =50（给定）流体密度（kg/m3)ρ=1000(查表）所需热量(KJ/h)=2117900(计算）壳程进⼝温度 (℃) Ts1=158.5（给定）蒸发潜热(KJ/kg)Rs1=2087.43出⼝温度 (℃) Ts2=115（给定）蒸发潜热(KJ/kg)Rs2=2216.6⼯作压⼒（MPa) Pt =0.5（给定）平均温度 (℃) Ts =136.75(计算）流体的⽐定压热容Cp1(KJ/(kg.℃)=4.2781(查表）158.5℃降为115℃1.温差放出热量(KJ/(kg)）为186.10115℃129.17158.5(℃) 饱和蒸汽密度（kg/m3)ρ1 3.144(查表）115.0(℃) 饱和蒸汽密度（kg/m3)ρ20.9647(查表）1⽴⽅饱和蒸汽从158.5℃降为115.0放出潜热(KJ/(m3)）所需要⽔蒸汽量为(m3/h)435.845088(计算）饱和蒸汽流速(m/s)15(查表）壳程进出⼝管径(mm)101.373458(计算）取壳程进出⼝管径DN 100 2.密度变化放出热量(KJ/(kg)）4673.20设计计算介质为饱和蒸汽每1千克饱和⽔蒸汽从每1千克饱和⽔蒸汽吸收热量(KJ/(kg)换热管外径（mm ）25（给定）换热管内径（mm ）20（给定）换热管长度（mm ）6000（给定）换热管数量180（给定）换热器管程程数2（给定）换热管换热⾯积（m2）84.8230002换热管内介质流速(m/s)0.49146811总传热系数K 计算流体的导热系数λ(W/(m.℃))0.683流体主体粘度（Pa.s)µ0.00024313管内强制湍流传热ai 283.014896流体的导热系数λ(W/(m.℃))0.684壳程流体介质平均温度下密度（kg/m3)ρ1.7895壳程流体介质平均温度下流体主体粘度（Pa.s)µ 2.02E-04壳程流体介质在管壁温度下流体粘度（Pa.s)µw 2.21E-04管外强制湍流传热ao 71.2633298换热管选⽤材料20管换热管传热系数51.8(查表）总传热系数 K=15.1910132低粘度流体在管内强制湍流传热低粘度流体在管外强制湍流传热流体的有效平均温16.4117511差(℃)换热⾯积（m2） F=8495.00787 (查表）(查表）。

空气换热器计算公式
空气换热器（AHU）计算公式是一种重要的室内热环境工程技术，用于控制室内热环境，
以保持空气的平衡湿度和温度和质量。

空气换热器计算公式是通过室内负荷和空调系统热
源提供的设计环境温度范围来计算空气换热器相关参数的公式。

空气换热器计算公式的算法思路包括：a）首先，根据空调系统的运行模式，判断室内需
求温度是否为冷却温度和加热温度，并计算出温度范围；b）其次，计算出室外机组容许
室内空气温度幅度，即Tc = (Tj-Ts)-(Tj+Ts)；c）第三，计算得出室内回风温度Tb，室外
机组回风温度Ta，通过将它们放入室外机组和室内机组空调计算公式中，计算得出以下
截面比率：$ _{A C, Box} / _{A C, Out} = _{V Box} / _{V Out}$；d）最后，根据截面比率计算
出空气的容量（Q），得到最终的热量交换系数、空气能动性参数和热劣
室内机组回风温度（Qb）。

空气换热器计算公式是室内环境控制技术领域中起着至关重要的作用，用于计算空气的容量、热量交换系数、空气能动性参数和热劣室内机组回风温度。

通过空气换热器计算公式，可以实现室内空气湿度平衡、温度调节和空气质量的控制，从而提高室内环境的舒适度和
室内温度的控制效果。

热管换热器计算热管换热器计算可用热平衡方程式进行计算，对于常温下使用的通风系统中的热管换热器的换热后温度，回收的冷热量也可用下列公式计算，由于公式采用的是显热计算，但实际热回收过程也发生潜热回收，因此计算值较实测值偏小，其发生的潜热回收可作为余量或保险系数考虑。

热管换热器的计算：1. 热管换热器的效率定义/t1- t3(1-1)式t1、t2——新风的进、出口温度（℃）t3——排风的入口温度（℃）2.热管换热器的设计计算一般已知热管换热器的新风和排风的入口温度t1和 t3，取新风量Lx与排风量L P 相等。

即 Lx= LP，新风和排风的出口温度按下列公式计算：t2=t1－η(t1－t3) (1-2)t4=t3＋η(t1－t3) (1-3)t4——排风出口温度（℃）回收的热量Q (kW), 负值时为冷量：Q(kW)= Lx ρXCx（t2-t1）/3600 (1-4)式中 Lx——新风量（ m3/h ）ρx——新风的密度（kg/m3）（一般取1.2 kg/m3）C x ——新风的比热容，一般可取1.01kJ/ (kg ·℃ )。

η=t1-t 23.选用热管换热器时，应注意：1）换热器既可以垂直也可以水平安装，可以几个并联，也可以几个串联；当水平安装时，低温侧上倾5℃~7℃。

2）表面风速宜采用1.5 m/s~3.5m/s。

3）当出风温度低于露点温度或热气流的含湿量较大时，应设计冷凝水排除装置。

4）冷却端为湿工况时，加热端的效率η值应增加，即回收的热量增加。

但仍可按上述公式计算（增加的热量作为安全因素）。

需要确定冷却端（热气流）的终参数时，可按下式确定处理后的焓值，并按处理后的相对湿度为90%左右考虑。

h 2=h1－36Q/ L×ρ(1-5)式中 h1, h2——热气流处理前、后的焓值（kJ/kg）;Q ——按冷气流计算出的回收热量（W）; L ——热气流的风量（m3/h ）；ρ——热气流的密度（kg/m3）。

气气热管换热器计算书(共7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--热管换热器设计计算1 确定换热器工作参数1.1确定烟气进出口温度t1，t2，烟气流量V ，空气出口温度，饱和蒸汽压力p c.对于热管式换热器，t1范围一般在250C ~600C 之间，对于普通水-碳钢热管的工作温度应控制在300C以下.t2的选定要避免烟气结露形成灰堵及低温腐蚀，一般不低于180C..所选取的各参数值如下：烟气流量V 饱和蒸汽压力p c空气出口温度空气入口温度排烟入口温度t1排烟出口温度t240000m2/h 120°C 20°C420°C 200°C2确定换热器结构参数2.1确定所选用的热管类型烟气定性温度：= =在工程上计算时，热管的工作温度一般由烟气温度与4倍冷却介质温度的和的平均值所得出：烟气入口处：烟气出口处：选取钢-水重力热管，其工作介质为水，工作温度为30C~250C，满足要求，其相容壳体材料：铜、碳钢（内壁经化学处理）。

2.2 确定热管尺寸对于管径的选择,由音速极限确定所需的管径根据参考文献《热管技能技术》，音速限功率参考范围，取C Q 4kW =，在启动时因此由携带极限确定所要求的管径根据参考文献《热管技能技术》，携带限功率参考范围，取4Q ent =kw 管内工作温度时4431.010/N m δ-=⨯因此考虑到安全因素，最后选定热管的内径为m m 22d i =管壳厚度计算由式][200d P S iV σ=式中，V P 按水钢热管的许用压力228.5/kg mm 选取，由对应的许用230C 来选取管壳最大应力2MAX 14kg/mm σ=,而2MAX 1[] 3.5/4kg mm σσ==故 0.896mm 3.52000.02228.5S =⨯⨯=考虑安全因素，取 1.5S mm =,管壳外径:m m 25.51222S 2d d i f =⨯+=+=. 通常热管外径为25~38mm 时，翅片高度选10~17mm （一般为热管外径的一半），厚度选在0.3~1.2mm 为宜，应保证翅片效率在以上为好.翅片间距对干净气流取2.5~4mm ；积灰严重时取6~12mm ，并配装吹灰装置.综上所述，热管参数如下：翅片节距：'415f f f S S mm δ=+=+= 每米热管长的翅片数：'10001000200/5f f n m S === 肋化系数的计算：每米长翅片热管翅片表面积22[2()]14f f o f f f A d d d n ππδ=⨯⨯-+⋅⋅⋅⋅每米长翅片热管翅片之间光管面积(1)r o f f A d n πδ=⋅⋅-⋅每米长翅片热管光管外表面积o o A d π=⋅ 肋化系数：22[2()]1(1)4f o f f f o f f f rood d d n d n A A A d ππδπδβπ⨯⨯-+⋅⋅⋅⋅+⋅⋅-⋅+==⋅22[0.5(0.050.025)0.050.001]2000.025(10.2)8.70.025⨯-+⨯⨯+⨯-==确定换热器结构将热管按正三角形错列的方式排列，管子中心距取。
