PTFE成型技术

ptfe电线生产工艺PTFE电线生产工艺是指聚四氟乙烯（PTFE）作为绝缘材料的电线制造过程。

PTFE电线具有优异的绝缘性能、耐高温性能和化学稳定性，因此被广泛应用于电气设备和仪器仪表等领域。

下面将介绍PTFE电线的生产工艺。

首先，PTFE电线的制造需要经过原材料的准备。

PTFE材料一般以颗粒形式供应，首先需要将PTFE颗粒放入特殊的混合机中，加入适量的添加剂和填料，并进行充分搅拌。

添加剂可以提高PTFE电线的加工性能和绝缘性能，填料可以增强PTFE电线的机械强度。

接下来，混合好的PTFE材料需要经过挤出工艺。

首先将混合好的PTFE材料放入挤出机中，通过高温高压的方式将PTFE材料挤出成型。

在挤出过程中，PTFE材料会经过高温烘干，然后经过铸棒加热、塑化和螺杆挤压等环节，最终形成连续的PTFE绝缘层。

在PTFE绝缘层形成后，还需要进行后续的加工工艺。

首先是绝缘层的抛光处理，即将绝缘层表面进行抛光，使其表面光滑，进一步提高绝缘性能。

接下来是绝缘层的加压处理，即将绝缘层放入具有一定形状的模具中，通过加压使绝缘层固定形状。

随后，PTFE电线的绝缘层还需要进行放电处理。

放电处理是将绝缘层放在高电压下进行电放电处理，以去除绝缘层内的电导颗粒，提高绝缘性能。

放电处理可以通过将绝缘层放在电容器中，通过高压电场使绝缘层内的电导颗粒离去。

最后，PTFE电线的绝缘层需要进行检验和质量控制。

对绝缘层的厚度、外观和机械性能等进行检验和测试，确保绝缘层的质量符合要求。

同时，还需要进行绝缘层的包装和标识，以便后续销售和使用。

综上所述，PTFE电线生产工艺包括原材料准备、挤出成型、抛光处理、加压处理、放电处理、质量控制等多个环节。

通过这些工艺步骤，可以制造出具有优异性能的PTFE电线，满足各种电气设备和仪器仪表的需求。

PTFE聚四氟乙烯常用成型方式及应用聚四氟乙烯俗称铁氟龙又称塑料王，的熔点为327℃，它的熔融粘度很大，比普通热塑性塑料高几个数量级，在熔融状态还能保持着原来的形状，类似于果冻的状态不能流动，因此聚四氟乙烯不能用注塑等常规塑料成型工艺，通常采用冷压烧结的成型工艺，常温下将聚四氟乙烯粉末压制成所需形状，然后高温烧结，再用机加工等二次成型达到所需尺寸。

一、模压
模压成型又称压缩成型，就是将聚四氟乙烯材料填入模具中，在压力下使粉末聚集在一起成为所需的形状，通常用于压制管、棒、板、饼、垫片、薄膜毛坯及管道内衬等异形件。

等压成型是一种制作异形件的特殊模压形式，通常外模为金属，内模为皮囊，内外模之间填充聚四氟乙烯粉料，向模具中注入压力使粉料压实成型。

二、推压
推压成型又称挤压成型，是将聚四氟乙烯连续的推入模口，通过液压机压实粉末并向模腔深部推动，四氟在模腔内熔融、烧结和冷却定型，并从另一端模腔口推出，形成连续的管或棒。

三、挤出
聚四氟乙烯还有一种成型方法叫糊膏挤出成型，该工艺通常用于分散聚四氟乙烯成型，将聚四氟乙烯和溶剂混合成
糊膏状，在压力下从模口挤出形成连续的管、棒或其他形状，也可包覆电线，挤出管棒经烧结做成成品，也有不经烧结的成品，例如安装水管用的生料带。

四、机加工
经过以上成型的管、棒和异形件，可以通过车床或CNC车削所需尺寸的产品。

一台好的聚四氟乙烯成型设备可以避免人为因素的影响提高产品品质和工作效率，佛山市达曼森密封集积十多年四氟模压经验，研发的新一代聚四氟乙烯PTFE筒料自动模压机具有高度的自主控制功能，制品品质优异生产效率比普通液压机提升4-6倍。

PTFE聚四氟乙烯常见模压设备及工艺模压成型是聚四氟乙烯最常用的成型工艺，即通过压力将聚四氟乙烯粉末压紧成为所需的形状，随着模压设备的不断改进，模压工艺在不断的进步。

一，通用液压机，早期四氟模压均用普通液压机压制，工艺流程为手工组装模具形成所需的腔体，将四氟粉末填入模具腔体，通过液压机加压排出粉体中的气体、并经过一定时间的保压形成所需形状的制品，然后手工脱模取出制品，现在该工艺只用于数量少的非标件生产。

二，专用液压机，专用模压机是普通液压机的改进设备，具备分段排气加压、保压压力和时间控制等功能，部分还有上下油缸双向受压功能，此类设备需要手工组模脱模，手工填料。

三，半自动模压机，在专用模压机的基础上实现了自动组模、自动脱模，但不能实现自动填料。

四，一代自动模压机，在半自动模压机的基础上实现了一定程度的自动填料，适用于流动性好的中颗粒四氟料，或模具模口较大或模腔不深的产品，例如垫片等。

二代自动模压机，在一代自动模压机的基础上实现了自动填料，材料范围包括各种填充改性四氟材料和细粉，制品包括深模腔产品如筒料也能实现自动填料，筒料单边壁厚和高度比可达20:1以上。

ptfe聚合工艺
PTFE（聚四氟乙烯）是一种具有优良化学稳定性和热稳定性的高分子材料，常用于制造耐腐蚀的管道、密封件和涂料等。

下面是PTFE的聚合工艺：
1. 制备PTFE的原料和催化剂。

通常采用四氟乙烯作为PTFE 的原料，聚合时需要催化剂的存在来促进反应。

2. 聚合反应。

将四氟乙烯原料倒入反应釜中，加入适量的催化剂，并进行搅拌。

在适当的温度和压力下，催化剂会引发四氟乙烯分子的聚合反应，生成PTFE聚合物。

3. 固化和成型。

聚合反应后的PTFE聚合物需要进行固化和成型，以获得所需的形状和性能。

固化通常通过加热PTFE聚合物，在高温下使其重新结晶，然后冷却固化。

4. 加工。

固化后的PTFE可以通过压延、模压、注塑等加工方法进行成型，得到不同形状和尺寸的制品。

总体来说，PTFE的聚合工艺相对简单，但由于PTFE在聚合过程中易于挥发并且对催化剂敏感，需要在控制温度、压力等条件下进行。

同时，PTFE的聚合速度缓慢，聚合物的分子量大，使其加工性能较差，需要额外的加工工艺和设备来满足实际应用的需要。

PTFE模压工艺要求及品质控制请注意，大部分聚四氟乙烯密封件产品的暗裂问题是由模压工艺造成的，模压成型是聚四氟乙烯密封件最常用的成型工艺，模压工艺决定密封件的品质，四氟密封件模压工艺主要有以下几个控制点。

一、成型压力，聚四氟乙烯采用冷压烧结工艺生产，其产品中不同程度存在孔隙，孔隙大小多少直接影响到制品的性能，孔隙含量取决于成型压力和材料颗粒大小及填充物，成型压力越大、颗粒越小，孔隙含量越低，如果压力过高孔隙含量是低但会造成四氟材料滑移产生横向暗裂。

根据材料不同和填充物不同，聚四氟乙烯成型压力通常取
150-600kgf/cm2。

二、排气及加压速度，压制的过程就是将松散粉末压实，压实的过程中需要排气程序将粉末中的气体排出，排气程序分为行程排气和压力排气，行程排气是指下压时粉末尚未承压的过程的排气，下压过程需要多次停顿再下压，停顿期间可上抬以便粉体中大量气体排出，压力排气是指下压时粉末承受压力上升的过程的排气，此加压过程必须缓慢并需要多次停顿以便气体排出，但此过程不能泄压或上抬，以免粉体中带压力的气体突然膨胀，造成产品块状暗裂。

三、保压时间，保压时间越久，压力传递越均匀，孔隙含量越低，制品品质越好，但保压时间过长会使生产效率降
低，压力方向高度低的产品可以用增加成型压力的方法缩短保压时间提高设备效率，例如压制薄板和垫片。

达曼森密封集十多年的聚四氟乙烯模压经验，应用到新一代聚四氟乙烯自动模压机上，自主研发的自动模压机具备排气完全、加压均匀的特点，操作人员无需模压经验就可以生产出优质的四氟制品，而且效率高，比手工模压可提升模压效率4-6倍。

ptfe注塑加工工艺PTFE注塑加工工艺PTFE，即聚四氟乙烯，它具有无毒、耐酸碱腐蚀、耐高低温、不粘附等优异的物理化学特性，在机械、电子、化工、医疗等行业都有广泛的应用。

而PTFE注塑加工技术，则是将PTFE料粉注塑成各种形状的产品，下面笔者将对PTFE注塑加工工艺进行分类介绍。

一、准备工作1、烤箱调温:PTFE料粉由于吸潮性强，必须将其置于烤箱中150℃加热4小时以上，使其水分含量降至1%以下。

2、模具制备:模具的尺寸、比例和表面光洁度等都应符合要求。

模具应先进行清洗和抹模油。

3、成型设备：成型设备应选用PTFE专用注塑机，确保成型过程中注胶量和温度的准确控制。

二、注塑工艺PTFE注塑主要分为挤出式和压缩式两种。

压缩式应用更为广泛。

1、挤出式PTFE注塑挤出式PTFE注塑需要将PTFE料加热到适当温度，使用挤出机进行挤出，再将挤出的PTFE棒状物经过模具挤压成型。

2、压缩式PTFE注塑①准备模具:模具应抹上模具油，再将PTFE料粉倒进模具中放入车床内加热至300℃以上，停放12小时以上,以消除气泡。

②放料:取出加热的模具，将PTFE料粉均匀地倒在模具上，将一张不沾粘薄膜覆盖在模具上，并装上模具两端的钢筋，用螺栓将其紧固，形成密闭空间，防止PTFE料粉外溢。

③压实:采用液压压机将密闭模具加热至200~250℃，即可开始压制。

模具内的PTFE料粉被压实成为高精度的制品。

压合时间根据大小不同，一般为10~60分钟。

三、PTFE注塑后处理1、退火处理:由于PTFE制品在成型中存在少量的焦化现象，其分子链结构存在缺陷，需要进行800℃左右的高温退火处理，以恢复分子链结构，提高产品性能。

2、冷却处理:退火结束后，需要立即将产品冷却至室温以下，以防分子链结构重新松弛，影响制品的性能。

3、磨光处理:PTFE制品成型后表面不光滑，一般需进行机械加工，如磨光、车削、铣削等。

四、PTFE注塑产品质量控制1、注塑温度控制:PTFE注塑温度过低容易丧失流动性和填充性，造成产品挤出不良、表面不光滑等缺陷。

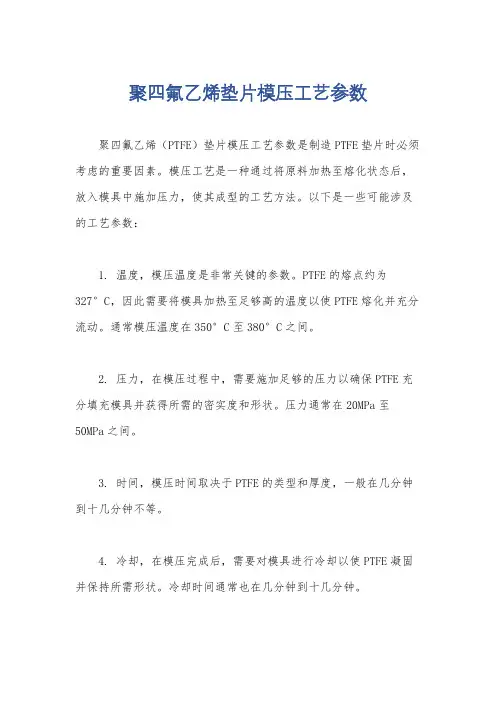

聚四氟乙烯垫片模压工艺参数
聚四氟乙烯（PTFE）垫片模压工艺参数是制造PTFE垫片时必须考虑的重要因素。

模压工艺是一种通过将原料加热至熔化状态后，放入模具中施加压力，使其成型的工艺方法。

以下是一些可能涉及的工艺参数：
1. 温度，模压温度是非常关键的参数。

PTFE的熔点约为327°C，因此需要将模具加热至足够高的温度以使PTFE熔化并充分流动。

通常模压温度在350°C至380°C之间。

2. 压力，在模压过程中，需要施加足够的压力以确保PTFE充分填充模具并获得所需的密实度和形状。

压力通常在20MPa至
50MPa之间。

3. 时间，模压时间取决于PTFE的类型和厚度，一般在几分钟到十几分钟不等。

4. 冷却，在模压完成后，需要对模具进行冷却以使PTFE凝固并保持所需形状。

冷却时间通常也在几分钟到十几分钟。

5. 模具设计，模具的设计也是影响工艺的重要因素，包括模具的形状、尺寸、表面处理等。

除了上述参数外，还有一些其他因素可能会影响模压工艺，比如原料的质量和纯度、模具预热时间等。

在实际生产中，还需要根据具体情况进行工艺参数的优化和调整，以获得最佳的成型效果和产品质量。

希望这些信息能够帮助到你。

聚四氟乙烯（PTFE）制作工艺汇总1.概述聚四氟乙烯（英文缩写为Teflon或[PTFE,F4]），被美誉为/俗称“塑料王”，中文商品名“铁氟龙”、“特氟隆”、“特氟龙”、“特富隆”、“泰氟龙”等。

它是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性(是当今世界上耐腐蚀性能最佳材料之一，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的)、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力、耐温优异（能在+250℃至-180℃的温度下长期工作）。

聚四氟乙烯它本身对人没有毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。

它的产生解决了我国化工、石油、制药等领域的许多问题。

聚四氟乙烯密封件、垫圈、垫片。

聚四氟乙烯密封件、垫片、密封垫圈是选用悬浮聚合聚四氟乙烯树脂模塑加工制成。

聚四氟乙烯与其他塑料相比具有耐化学腐蚀与的特点，它已被广泛地应用作为密封材料和填充材料。

用作工程塑料，可制成聚四氟乙烯管、棒、带、板、薄膜等。

一般应用于性能要求较高的耐腐蚀的管道、容器、泵、阀以及制雷达、高频通讯器材、无线电器材等。

分散液可用作各种材料的绝缘浸渍液和金属、玻璃、陶器表面的防腐图层等。

各种聚四氟圈、聚四氟垫片、聚四氟盘根等广泛用于各类防腐管道法兰密封。

此外，也可以用于抽丝，聚四氟乙烯纤维——氟纶（国外商品名为特氟纶）。

目前，各类聚四氟乙烯制品已在化工、机械、电子、电器、军工、航天、环保和桥梁等国民经济领域中起到了举足轻重的作用。

2.聚四氟乙烯（PTFE）的成型技术PTFE主要有模压、液压、推压、挤压、喷涂、粘结、焊接及缠绕等最常见的成型技术。

前五种是用PTFE树脂直接加工成制品，后三种是用PTFE塑料板或薄带加工成各种制品。

除此外还有滚压法、热成型法等成型方法。

现简单介绍一下各种成型方法。

2.1模压法模压成型大多采用悬浮树脂，当制造厚度小于1.5mm薄板时，则要用分散树脂。

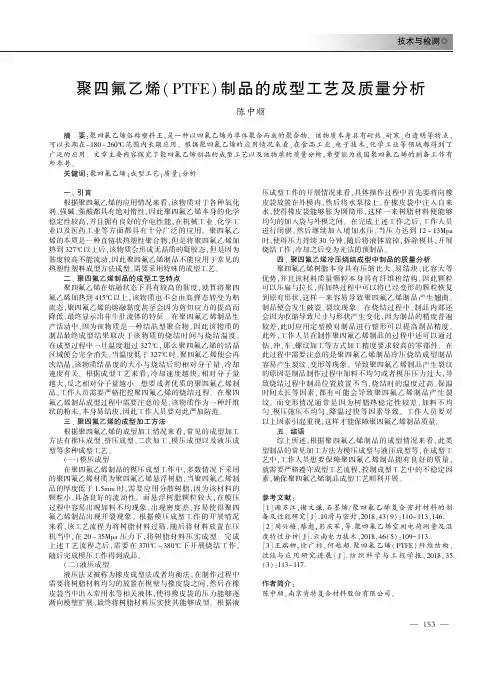

技术与检测Һ㊀聚四氟乙烯(ＰＴＦＥ)制品的成型工艺及质量分析陈中顺摘㊀要:聚四氟乙烯俗称塑料王ꎬ是一种以四氟乙烯为单体聚合而成的聚合物ꎮ该物质本身具有耐热㊁耐寒㊁白透明等特点ꎬ可以长期在－１８０~２６０ħ范围内长期应用ꎮ根据聚四氟乙烯的应用情况来看ꎬ在食品工业㊁电子技术㊁化学工业等领域都得到了广泛的应用ꎮ文章主要内容探究了聚四氟乙烯制品的成型工艺以及该物质的质量分析ꎬ希望能为我国聚四氟乙烯的制备工作有所参考ꎮ关键词:聚四氟乙烯ꎻ成型工艺ꎻ质量ꎻ分析一㊁引言根据聚四氟乙烯的应用情况来看ꎬ该物质对于各种氧化剂㊁强碱㊁强酸都具有绝对惰性ꎬ因此聚四氟乙烯本身的化学稳定性较高ꎬ并且拥有良好的介电性能ꎬ在机械工业㊁化学工业以及医药工业等方面都具有十分广泛的应用ꎮ聚四氟乙烯的本质是一种直链状热塑性聚合物ꎬ但是将聚四氟乙烯加热到３２７ħ以上后ꎬ该物质会形成无晶质的凝胶态ꎬ但是因为黏度较高不能流动ꎬ因此聚四氟乙烯制品不能应用于常见的热塑性塑料成型方法成型ꎬ需要采用特殊的成型工艺ꎮ二㊁聚四氟乙烯制品的成型工艺特点聚四氟乙烯在熔融状态下具有较高的黏度ꎬ就算将聚四氟乙烯加热到４１５ħ以上ꎬ该物质也不会由高弹态转变为粘流态ꎬ聚四氟乙烯的熔融黏度甚至会因为剪切应力的提高而降低ꎬ最终显示出非牛肚流体的特征ꎮ在聚四氟乙烯制品生产活动中ꎬ因为该物质是一种结晶型聚合物ꎬ因此该物质的制品最终成型结果取决于该物质的烧结时间与烧结温度ꎮ在成型过程中一旦温度超过３２７ħꎬ那么聚四氟乙烯的结晶区域便会完全消失ꎬ当温度低于３２７ħ时ꎬ聚四氟乙烯便会再次结晶ꎬ该物质结晶度的大小与烧结后的相对分子量㊁冷却速度有关ꎮ根据成型工艺来看ꎬ冷却速度越快ꎬ相对分子量越大ꎬ反之相对分子量越小ꎮ想要或者优质的聚四氟乙烯制品ꎬ工作人员需要严格把控聚四氟乙烯的烧结过程ꎮ在聚四氟乙烯制品成型过程中需要注意的是ꎬ该物质作为一种纤维状的粉末ꎬ本身易结块ꎬ因此工作人员要对此严加防范ꎮ三㊁聚四氟乙烯的成型加工方法根据聚四氟乙烯的成型加工情况来看ꎬ常见的成型加工方法有推压成型㊁挤压成型㊁二次加工㊁模压成型以及液压成型等多种成型工艺ꎮ(一)模压成型在聚四氟乙烯制品的模压成型工作中ꎬ多数情况下采用的聚四氟乙烯材质为聚四氟乙烯悬浮树脂ꎬ当聚四氟乙烯制品的厚度低于１.５ｍｍ时ꎬ需要应用分散树脂ꎬ因为该材料的颗粒小ꎬ具备良好的流动性ꎮ而悬浮树脂颗粒较大ꎬ在模压过程中容易出现加料不均现象ꎬ出现密度差ꎬ容易使得聚四氟乙烯制品出现开裂现象ꎮ根据模压成型工作的开展情况来看ꎬ该工艺流程为将树脂材料过筛ꎬ随后将材料放置在压机当中ꎬ在２０~３５Ｍｐａ压力下ꎬ将树脂材料压实成型ꎮ完成上述工艺流程之后ꎬ需要在３７０ħ~３８０ħ下开展烧结工作ꎬ随后完成模压工作得到成品ꎮ(二)液压成型液压法又被称为橡皮成型法或者均衡法ꎬ在制作过程中需要将树脂材料均匀的放置在模壁与橡皮袋之间ꎬ然后在橡皮袋当中出入常用水等相关液体ꎬ使得橡皮袋的压力能够逐渐向模壁扩展ꎬ最终将树脂材料压实使其能够成型ꎮ根据液压成型工作的开展情况来看ꎬ具体操作过程中首先要将向橡皮袋放置在外模内ꎬ然后将水泵接上ꎬ在橡皮袋中注入自来水ꎬ使得橡皮袋能够胀为圆筒形ꎬ这样一来树脂材料便能够均匀的加入袋与外模之间ꎮ在完成上述工作之后ꎬ工作人员进行闭膜ꎬ然后继续加入增加水压ꎬ当压力达到１２~１３Ｍｐａ时ꎬ使得压力持续３０分钟ꎬ随后将液体放掉ꎬ拆除模具ꎬ开展烧结工作ꎬ冷却之后变为光洁的预制品ꎮ四㊁聚四氟乙烯冷压烧结成型中制品的质量分析聚四氟乙烯树脂本身具有压缩比大㊁易结块㊁比容大等优势ꎬ并且该材料质量颗粒本身具有纤维桩结构ꎬ因此颗粒可以压扁与拉长ꎬ再加热过程中可以将已经变形的颗粒恢复到原有形状ꎬ这样一来容易导致聚四氟乙烯制品产生翘曲ꎬ制品便会发生破裂㊁裂纹现象ꎮ在烧结过程中ꎬ制品内部还会因为收缩导致尺寸与形状产生变化ꎬ因为制品的精度普遍较差ꎬ此时应用定型模对制品进行整形可以提高制品精度ꎮ此外ꎬ工作人员在制作聚四氟乙烯制品的过程中还可以通过钻㊁冲㊁车㊁螺纹加工等方式加工精度要求较高的零部件ꎮ在此过程中需要注意的是聚四氟乙烯制品冷压烧结成型制品容易产生裂纹㊁变形等现象ꎮ导致聚四氟乙烯制品产生裂纹的原因是制品制作过程中加料不均匀或者模压压力过大ꎬ导致烧结过程中制品位置放置不当ꎬ烧结时的温度过高㊁保温时间太长等因素ꎬ都有可能会导致聚四氟乙烯制品产生裂纹ꎮ而变形情况通常是因为树脂热稳定性较差㊁加料不均匀㊁模压施压不均匀㊁降温过快等因素导致ꎮ工作人员要对以上因素引起重视ꎬ这样才能保障聚四氟乙烯制品质量ꎮ五㊁结语综上所述ꎬ根据聚四氟乙烯制品的成型情况来看ꎬ此类型制品的常见加工方法为模压成型与液压成型等ꎬ在成型工艺中ꎬ工作人员想要保障聚四氟乙烯制品拥有良好的质量ꎬ就需要严格遵守成型工艺流程ꎬ控制成型工艺中的不稳定因素ꎬ确保聚四氟乙烯制品成型工艺顺利开展ꎮ参考文献:[１]谢苏江ꎬ谢文谦.石墨烯/聚四氟乙烯复合密封材料的制备及性能研究[Ｊ].润滑与密封ꎬ２０１８ꎬ４３(９):１１０－１１３ꎬ１４６. [２]周兴梅ꎬ蔡彪ꎬ彭庆军ꎬ等.聚四氟乙烯空间电荷测量及温度特性分析[Ｊ].云南电力技术ꎬ２０１８ꎬ４６(５):１０９－１１３. [３]王瑞柳ꎬ徐广标ꎬ何越超.聚四氟乙烯(ＰＴＦＥ)纤维结构㊁性能与应用研究进展[Ｊ].纺织科学与工程学报ꎬ２０１８ꎬ３５(３):１１３－１１７.作者简介:陈中顺ꎬ南京肯特复合材料股份有限公司ꎮ３５１。

聚四氟乙烯工艺流程
《聚四氟乙烯工艺流程》
聚四氟乙烯，简称PTFE，是一种具有优良的化学稳定性、耐
高温、耐腐蚀、绝缘性能和摩擦力低的高分子材料。

由于其独特的性能，在工业领域得到了广泛的应用，特别是在制造润滑脂、密封材料、导管和阀门等产品中。

聚四氟乙烯的生产工艺流程一般包括以下几个主要步骤：聚合、预制形态制备、加工成型和表面处理。

首先是聚合步骤。

将四氟乙烯气体通过聚合反应制成聚合物颗粒。

聚合反应通常在高温高压下进行，通过引入引发剂，使得四氟乙烯分子发生聚合反应，形成均一的聚合物颗粒。

接下来是预制形态制备。

将聚合后的PTFE颗粒通过多次压制、加热和冷却等过程，制备成板材、棒材、管材等不同的预制形态。

然后是加工成型。

通过热压、挤出、注塑等不同的成型方法，将预制的PTFE形态加工成各种产品。

如利用挤出方法可获得PTFE管材，利用压制和模压方法可获得PTFE板材和轴承等。

最后是表面处理。

PTFE制品的表面常常需要进行特殊的处理，如涂覆、改性、去毛刺等，以提高其表面的光滑度和润滑性。

综上所述，聚四氟乙烯的生产工艺流程涵盖了聚合、预制形态
制备、加工成型和表面处理等多个步骤。

通过这些步骤，可以生产出具有优异性能的PTFE制品，满足不同领域对高温、耐腐蚀和耐磨损材料的需求。

1、聚四氟乙烯被称为“塑料之王”具有无色、无毒、耐温范围宽、化学惰性和摩擦系数小等多种优异性能使其成为当今以汽车、国防、机械、化工、电子、建筑等工业为中心的所有产业部门都不可缺少的重要材料。

本文着重对市场上主要的聚四氟乙烯成型制品及其技术指标、生产工艺和应用领域等作一综述。

2聚四氟乙烯主要成型制品根据聚四氟乙烯的性能特点和加工特点其制品主要应用于防腐、防粘、电子电气、静态和动态的密封、医药包装等领域产品的种类有板材、管材、薄膜、多孔材料、玻璃纤维浸渍布以及填充改性制品等。

2.1聚四氟乙烯板材按ZBG33002—85分类PTFE板材可分为三类:SFB—1主要用于电气绝缘SFB—2用于腐蚀介质的衬垫、密衬件及润滑材料SFB—3用于腐蚀介质中的隔膜和视镜。

根据其成型工艺不同可分模压板及旋切板两种。

模压法比旋切成型设备简单生产周期短但对大型板材压机模具体积较大生产场地空间要求大所以要进行大面积防尘工作另外预成型板材极易破碎在进入烧结炉前应轻拿轻放。

大型模压板材成型工艺流程:原料检验→捣碎过筛→计量→模压→半成品检验→烧结→冷却→成品检验→包装。

工艺参数: 原料处理:捣碎过10～20目筛并将其置于23℃～25℃环境中24h～48h进行温度调整。

模压:压力1715～35MPa保压时间1～10min。

烧结:烧结温度360℃～380℃升温速度30℃/h330℃保温2h370℃保温3h。

冷却:降温速度20℃/h在PTFE熔点附近330℃左右缓慢冷却。

主要设备: YJ79—3500工程塑料液压机DL—88A 大型烧结炉主要技术指标见表1。

应用:利用其化学稳定性好的特点。

主要用于石油、化学、化工行业大型管道的垫圈、衬里、大型阀门的阀片、隔膜、各种反应容器、贮槽、反应塔的衬里、塔板分配板等。

利用其介电性能优异用于热电站、电解槽、密封环、电子电器和电子计算机工业的印刷线路、复铜板基材、各种尖端及特殊设备的部件。

利用其摩擦系数低的特点用于海上钻油井架滑轨贴面、船坞滑道贴面、拦河大坝闸门滑道贴面、桥梁伸缩支承滑块贴面、各种机床镗床磨床刨床滑动导轨贴面等。

聚四氟乙烯聚四氟乙烯的成型特点浅述聚四氟乙烯一般采用压缩成型的方法，也可采用柱塞式挤出成型。

采用分散聚合法得到的树脂可采用糊膏挤出和压延成型。

其具体工艺条件为：预成型压力随制品的形状、尺寸而异，但通常采用9．8—34．3MPa，加有填充料的树脂采用29．4—93MPa，对于加压方向的厚度约为600mm的大毛坯还需有20一30min的保压时间。

在PTFE模压成型中还有将烧结的毛坯放进预热至烧结温度的模具内，—边加压，一边冷却的热压法；双向挤压的自动压缩成型法，以及利用流体加压的等压成型法。

挤压成型是利用PTFE的预烧结料进行棒、管及型材的方法。

通常分为立式或卧式两种，但由于卧式生产管材料填充不均，故多用立式挤压工艺。

其工艺条件如下：①圆棒直径为13至40mm，模具尺寸为15．1至46．0mm，加热长度500—1100mm，加热温度为400一350℃，冷却长度为150—200mm，挤出速度为4—1m/h。

②管材直径为Φ15一Φ40／Φ8一Φ25，料缸内径和芯棒外径的尺寸为Φ16．5—44．5／Φ8．9一27．8，加热长度为350一800，加热温度为400一350℃，冷却长度为150一250mm，挤出速度为3．8一1．4m／h。

PTFE挤出技术的发展方向为进一步提高挤出速度和一次成型多根制品。

分散型PTFE通常采用糊膏挤出成型法，首先将分散型PTFE树脂和挤出助剂如粗溶剂汽油(b．p．为90一120℃)或白油混合，放于玻璃或不锈钢瓶中滚转30分钟，使其均匀分散吸收，放置8—12h，压成毛坯置于挤出机料腔内，压力0．69—3．43MPa保压时间30一60秒。

采用以工艺制成的挤出物需经连续干燥炉(100一300℃)将挤出助剂去掉。

再进入烧结炉中烧结(360一380℃)烧结后迅速冷却即可得到良好的制品。

糊膏挤出小棒(Φ10一Φ30)后，还可在烧结前送至压延机进行压延成膜，这就是所谓生料带产品。

具体成型条件为树脂100份，助剂27份，压缩比(R、R)30，机头温度50℃，挤出品形状50×14mm，压延辊筒直径500mm，辊筒温度70℃，压延速度28m／min，一次压延成500×0．1mm的生料带。

PTFE糊状挤出管加工工艺是一种制造聚四氟乙烯(PTFE)管的方法，其主要过程包括以下几个步骤：
1. 原料准备：选择高质量的PTFE树脂作为原料，根据需要添加适量的助剂，如润滑剂、偶联剂等。

2. 糊状混合：将PTFE树脂和助剂混合均匀，通过双螺杆挤出机加热熔融，得到糊状物料。

3. 挤出成型：将糊状物料通过特制的挤出模具，形成管状形态。

然后通过冷却水槽使管材冷却定型。

4. 真空干燥：将管材放入真空干燥箱内，去除其中的水分和低分子物质，提高产品的理化性能。

5. 热处理：将干燥后的管材进行高温热处理，进一步改善其理化性能，提高耐高温、耐腐蚀、抗老化等性能。

6. 切割包装：将热处理后的管材进行切割，达到所需的长度，并进行包装，得到成品。

总之，PTFE糊状挤出管加工工艺是一种制造高质量聚四氟乙
烯管材的方法，通过严格的加工过程和质量控制，确保产品的性能和应用效果。

四氟加工工艺1. 引言四氟（PTFE）是一种非常重要的高分子材料，具有优异的化学稳定性、低摩擦系数和高温耐受性。

它被广泛应用于各种行业，如化工、电子、医疗和汽车等。

本文将介绍四氟加工的工艺流程、常用的加工方法以及注意事项。

2. 四氟加工工艺流程四氟加工主要包括原料准备、成型加工和后续处理三个步骤。

2.1 原料准备在进行四氟加工之前，首先需要准备好适合的四氟原料。

常见的四氟原料有片状、棒状和粉末状三种形式。

根据具体需求选择合适的形式，并确保原料质量符合要求。

2.2 成型加工成型是四氟加工中最关键的环节，常用的成型方法包括压延、挤出和注塑等。

2.2.1 压延压延是将四氟片材通过辊筒挤压而成所需形状和尺寸的过程。

该方法适用于生产薄膜、板材和垫片等产品。

压延过程中需要注意控制温度和压力，以确保成品的质量。

2.2.2 挤出挤出是将四氟棒材通过挤出机挤出成所需形状的过程。

该方法适用于生产管材、棒材和异型材等产品。

挤出时需要控制挤压温度、挤压速度和模具温度等参数。

2.2.3 注塑注塑是将熔融状态的四氟料注入模具中，并通过冷却固化得到所需形状的过程。

该方法适用于生产复杂形状的零件和器件。

在注塑过程中，需要注意控制注射速度、模具温度和冷却时间等因素。

2.3 后续处理完成成型加工后，还需要进行后续处理以提高产品的性能和质量。

2.3.1 烧结烧结是将四氟制品在高温下进行加热处理，使其表面部分熔化并与内部结合，提高产品的密实性和耐用性。

2.3.2 表面处理表面处理可以改善四氟制品的表面性能，常见的处理方法包括喷砂、化学处理和涂层等。

3. 常用的四氟加工方法除了上述成型加工方法外，还有一些常用的四氟加工方法。

3.1 切割切割是将四氟制品按照所需尺寸和形状进行切割的过程。

常见的切割方法包括机械切割、激光切割和水刀切割等。

3.2 焊接焊接是将两个或多个四氟制品通过加热使其融合在一起的过程。

常见的焊接方法包括热焊接、超声波焊接和高频电波焊接等。

ptfe内衬管加工工艺PTFE内衬管是一种用于防腐蚀的管材，它使用聚四氟乙烯（PTFE）作为内层涂层，具有优异的耐腐蚀性能。

PTFE内衬管的加工工艺对于确保其质量和性能至关重要。

本文将介绍PTFE内衬管的加工工艺并进行详细阐述。

首先，PTFE内衬管的加工工艺主要包括原料准备、热合、挤出成型、冷却、切割等步骤。

原料准备是PTFE内衬管加工的第一步。

PTFE内衬管的原料是聚四氟乙烯粉末。

在准备过程中，需要注意控制粉末的质量和颗粒度，以确保内衬管的质量和性能。

热合是PTFE内衬管加工的关键步骤之一。

热合是指将聚四氟乙烯粉末加热到熔点，使其粘结在管壁上。

热合的温度需要根据管材的要求进行控制，一般在327摄氏度左右。

热合过程需要严格控制时间和温度，以避免过高的温度或过长的时间对内衬管造成损伤。

挤出成型是PTFE内衬管加工的关键步骤之二。

挤出成型是将热合好的聚四氟乙烯粉末通过挤压机挤出，形成管状。

挤压机的选用需要根据管材的规格和要求进行选择，以确保挤出的管状物质量稳定。

冷却是PTFE内衬管加工的关键步骤之三。

在挤出成型后，需要将挤出的管状物冷却，并进行冷却固化。

冷却的温度需要根据管材的要求进行控制，一般在20摄氏度左右。

冷却过程需要控制冷却时间，以确保管材冷却固化得到均匀和完整。

切割是PTFE内衬管加工的最后一步。

切割是指将冷却固化好的管材按照要求的长度进行切割，并进行修整。

切割时需要使用适当的切割工具，以确保切割的质量和精度。

除了上述加工工艺外，还需要注意以下几点来确保PTFE内衬管的质量和性能：首先，需要选择优质的PTFE粉末。

PTFE粉末的质量直接影响到内衬管的质量和性能。

因此，需要选择信誉良好的供应商，确保使用的PTFE粉末符合相关标准。

其次，需要严格控制每个加工步骤的参数。

包括温度、时间、压力等，这些参数的控制将直接影响到内衬管的质量和性能。

因此，在加工过程中需要严格按照规定的参数进行操作，并进行合理的调整。
