eplan培训端子排号

EPLAN基础培训（3天）第 1天ELECTRIC P8 产品介绍基本培训课程介绍安装并介绍培训教材(CBT)DocumenCentre_V12(中文版)EPLAN Training CN软件界面讲解,以及快捷键,工具栏,视图的定制项目的基本操作及属性讲解页的基本操作及属性讲解图形编辑器的基本操作符号库的基本使用部件库的基本使用直接面向设备的设计文本类型介绍和使用超级链接的应用宏变量技术的使用,宏的类型介绍层的管理外部程序的管理导航器的基本介绍第 2天面向材料清单的设计物料清单的使用以端子导航器为例介绍基于导航器的设计方法在线和离线方式设备编号线号的基本使用电位定义翻译PLC的基本应用尺寸的标注方法线束的使用报表的生成自动项目检查消息的管理项目的备份自动操作的基本介绍第 3天主数据的基本管理图框的编辑的基本介绍符号的编辑的基本介绍表格的编辑的基本介绍总结基本培训内容确定高级培训内容回答问题EPLAN高级培训（3天）第1天介绍高级培训计划内容EPLAN P8的高级应用，技巧应用；宏的应用：窗口宏、符号宏、页面宏，宏的具体操作包括宏变量的复制，删除，赋值等；项目分类：原理图项目和宏项目；器件编号：在线、离线编号如何配置，结合设备导航器进行讲解；图纸类型：逻辑页（原理图），报表页（自动生成的）；设备自右向左默认的匹配关联：触点，端子，端子排高级应用，多层端子的创建，多个报表生成在同一页图纸中；层管理：文本、线条、属性；项目完成时，再生成报表；PLC高级应用：I/O点编址设置，用PLC数据对连接的设备和端子编号，PLC 原理图的自动生成，PLC的总线配置，以上各点结合西门子CPU300系列进行讲解；输出标签：输出.xls，输出.txt；部件的应用：部件的建立，具体讲解各个功能条的意义，各种部件的含义，如组合部件等，举例：施奈德的选择开关由头、底座、触点块组成，如何在部件中实现，部件的变量含义。

第2天导航器激活用来筛选对象：批处理属性对象，属性文本移动，多个对象同时选型，剪贴板的应用，复制单个对象和复制对象的记录；极坐标应用：shift+r编辑安装板中设备的图例位置更改表格属性，替换表格，需更新同步主数据，设置自动更新新建模板符号时，需确定功能定义，并需刷新数据库。

eplan端子排定义
一、端子排的基本概念
端子排是指用于连接电器、电机或其他电气设备的设备，通过端子排作为连接部件将电器元件、电机或其他设备通过导线连接到主线路上，便于安装以及维护。

二、EPLAN端子排的定义
EPLAN端子排定义是指一个创建和编辑电气工程设计的软件，该软件适合于对端子排进行定义，主要用于对端子排的模块化建模和端子的自动连接等。

三、EPLAN端子排的主要特点
1、端子排的形式：EPLAN端子排可以通过基本形态页面的选择来定义端子排的形式，且支持多种端子排的形式。

2、自动连接功能：EPLAN端子排具有自动连接的功能，可以通过简单的连接设置来自动连接电气元件、电机或其他设备，使得连接变得更加方便快捷。

3、模块化设计：EPLAN端子排可以对端子排的模块化建模，可以实现不同的模块之间的连接，使得设计更加灵活方便。

4、符号定制：EPLAN端子排具有多种符号可供使用，用户可以自由定制符号，使得符号设计更加具有个性化。

5、规范标准支持：EPLAN端子排支持多种规范标准，如IEC和DIN等。

四、EPLAN端子排的应用场景
1、工业自动化领域：EPLAN端子排可以应用于电气元件的自动化连接，可以大大提高工程设计的效率。

2、安防领域：EPLAN端子排可以用于安防领域的电气元件连接，使得设计更加方便。

3、电子工程领域：EPLAN端子排可以用于电子工程领域的端子排建模与设计，极大的提高了设计的准确度与效率。

总之，EPLAN端子排定义是电气工程设计领域的一项重要工具，其具有自动化连接、模块化设计、规范标准支持等功能，可以应用于工业自动化、安防和电子工程等领域，为电气工程设计师带去巨大的便利和效率。

3.电气操作符号说明3.1 一般概述在使用SPS时共使用8位（字母和数字），大小写字母在这里同义：3.3 缩写字母：FB 过流继电器FD 压力监控器（压力检测）HZ 计数器KB 闪光继电器KC 功率接触器KD 由压力监控器控制的辅助接触器KE 由位置开关/接近开关控制的辅助接触器KG 由防护光栅-位置开关控制的辅助接触器KMF 由释放或清除指令控制的辅助接触器KMK 由指令控制的接触器KMV 由先决条件指令控制的接触器KP 控制开关、凸轮开关、系列-位置开关KR 剩磁开关/剩磁保护装置KT 由工件检测开关控制的辅助接触器KW 由选择开关控制的辅助接触器KZ 由时间继电器控制的辅助接触器SD 压力监控器（运行检测）SE 位置开关、接近开关SG 保护装置位置开关SL 照明按钮（包括光信号报警器）SN 急停开关/按钮SP 控制开关、凸轮开关、系列-位置开关ST 工件检测开关SW 选择开关/按钮XL 端子排/夹板/紧固板XS 插座、插接装置、插塞连接器YB 制动器、气动制动器/气动闸YH 电磁阀，液压的YK 电磁联轴节/电磁离合器YP 电磁阀，气动的指令的标记字母：MK 一般的指令MF 指令释放MV 先决条件指令3.5 并列执行机构和指令发送器必须在数字编号后含有小写字母（如YP1a, YP1b）。

与SE1aRV1并列布置的位置开关用SE1bRV1标注。

3.6 位置标志和移动或位移标志按如下规定：－如果指令发送器是在构件以直线形方式运行的起始位置运行，那么工件的位置标志标记为R（后退或向后），而相反的工作位置则标记为V（前进或向前）。

－中间位置用M标示。

－旋转时只有一个位置G。

如果工件以移动或位移的方式运行，对功率接触器而言，用符号标志对工件的移动或位移进行说明的话，就要使用下列字母标志：L＝慢速S＝快速接线方式可以如下标示：Y = 星形Δ = 三角形N = 网络形3.7 对于工件转动运动，如果在中间运动过程中有多个指令发送器在工作，那么他们必须含有一个序列数字/ 顺序数字/ 跟随数字（如SE1M1, SE1M2）.对于工件直线运动，如果在中间运动过程中有一个指令发送器在工作，那么其运动标志是根据运动方向构成的。

连接编号的问题1.连接编号的目的连接编号也就是常说的编线号.编线号的目的是为了在现场装配,调试,检修的时候,方便查线.使真实的接线与原理图能够方便地对应.2.标准对连接编号的规定标准中规定了导线应该编线号,但是没有说一定要使用什么样的规则.我觉得保证正常使用的前提下,规则越简单越好,方便阅读,记录和查找.美国标准:NFPA 79-2002 Electrical Standard for Industrial Machinery (工业设备电气标准)欧洲标准:IEC 60204-2005 Safety of machinery – Electrical equipment of machines(电气设备的安全)中国标准:GB 5226-2002 机械电气设备以下是NFPA中摘取的相关规定.14.2 Identification of Conductors.(导线的标识)14.2.1 General Requirements.(一般要求)14.2.1.1 Conductors shall be identified at each termination by number, letter, color (either solid or with one or more stripes), or a combination thereof and shall correspond with the technical documentation. Internal wiring on individual devices purchased completely wired shall not require additional identification.(应该在导线的末端用数字,字母,颜色代码(原色或者色带)以及它们的组合进行标识,这个标识应该与技术文档保持一致.外购设备的内部接线没必要标注线号.)14.2.1.2 Where numbers are used to identify conductors,they shall be Arabic; letters shall be Roman (either upper orlower case). (使用数字作为线号时,应该使用阿拉伯数字;使用字母时,应该使用罗马字母(当然也可以使用大小写)).3.我见过的编号方法(在EPLAN 都可以通过规则实现自动编号)①纯计数器:只使用简单的数字作为线号.这种方式一定要配合连接列表来使用,因为可以使用排序功能对线号排序,再显示线号在原理图中的位置.比如001,002….当然也可以设置得复杂些,比如380V回路1000,1001…,24VDC回路2000,2001…等等.②页号+计数器:这种方法也比较简单.不用借助连接列表,也可以通过页名快速地找到线号所在的页.但这个方法比较适合小型的项目,因为大型的项目会使用项目结构,每个项目结构下面都可能有第1页,第2页…,这时候就可能出现重号的情况.③ 来源设备+目标设备:比如SB1:2-KM1:A1,通过这个线号,可以得知是按钮的第二个引脚到接触器线圈的第一个引脚.但这个编号规则略微有点复杂, 显示在原理图上时,会使图纸看起来比较复杂.实际上使用这种规则时,可以不用编号而直接生成连接列表.生成的时候使用”排序”功能,或者将数据导出到 Excel中编辑.有人说,我需要在按钮一侧使用线号KM1:A1,而在接触器一侧使用线号SB1:2.在EPLAN 中,同一根连接不能标记两个不同的线号的.但可以将SB1:2-KM1:A1这样的线号打印到线号管后,从中间剪开啊,O(∩_∩)O哈哈~目的不就达到了么.④主回路用:L1.xx,L2.xx,L3.xx,N,PE;控制回路用纯计数器或页号+计数器这个方法与使用纯计数器的区别不是很大,也是需要配合连接列表来使用.不过有一点好处,例如三相中取出一相来为PLC或者开关电源供电的220V回路,线号中因为有L字样,操作人员知道这个回路中有危险电压.根据IEC相关标准的规定,不同电压等级应该使用不同颜色的导线.但是国内好多公司不太注意这个问题,仅使用红,蓝,黑三种线.这样给带电操作的人员带来了潜在的危险.如图示.⑤高层代号+页号(2位)+计数器(2位,信号)+分隔符(.)+子计数器(2位,单个连接)⑥高层代号+页号(2位)+列号(1位)+列序号(1位)+ 分隔符(.)+子计数器(2位,单个连接)上述两种规则是国内某个大公司(年产值数十亿)的两个部门(不同类型的设备)所使用的线号规则.因为他们一个项目中包含有20个左右的高层代号(他们设备根据功能进行划分,也就是不同用途的系统使用不同的高层代号).这样通过高层代号能够知道,这根线是哪个系统的.页号用于快速找到页面.列号也是用于定位的. 而计数器和子计数器用于区分同一电位下的不同接线.如下图所示:21表示高层代号为=21这个系统05表示页号为第5页01为计数器,表示相同的信号范围,因为全都是与端子相连的,所以都是01,过来一个其他元件,则变成02,03…..01为子计数器,表示相同信号范围下的不同线.即连接到端子的所有接线,都是01.01,01.02,01.03…..这样的格式.查线的时候也是很方便的.⑦PLC相关的回路中,从地址点(DI/DO/AI/AO)到传感器(sensor)/执行器(actuator)的连接(无论中间)是否经过端子/插头,都以地址作为线号,如I0.0,I0.1……或Q0.0,Q0.1……其它的回路使用纯计数器或页号+计数器这种编号规则方便检查PLC回路的接线,适合于PLC点数较多的情况.⑧根据电位:☆380V回路:1xxx☆24VAC回路:2xxx☆24VDC回路:3xxx倘若有多个不同的24VC回路,则分别设定:如PLC供电24VDC,用3xxx;如一般控制用24VDC,用4xxx这个编号方式有其方便之处,当控制柜距离现场的设备较远(当然现在的DCS系统或者总线应用能够有效解决这一问题,但鉴于成本或其他原因也有可能还在使用传统的方式),中间经过多级端子进行电源或信号传递.那么在调试或检修的过程中就能够通过线号了解其电位情况,对人身安全有一定的帮助,因为调试很多时候是带电的.但我认为如果项目很大(大型的流水线)使用这种方式会很不方便,因为存在图纸查找困难的问题.⑩最复杂的设置(也就是前面的多种方式的组合)):a.PLC相关的回路用地址作为线号b.有中断点的回路以中断点名称作为线号c.N线和PE线全部以N和PE作为线号d.主回路中电机至柜内元件(不算端子或插头)间的线号用U.xx,V.xx,W.xx的形式e.主回路中其他连线按照L1.xx,L2.xx,L3.xx的形式编号f.其它控制回路使用纯计数器或页号+计数器4.EPLAN 中自动编线号前的注意事项①已经定义为电缆的连接是否需要编号;②同一个端子排中的端子短接,是使用桥接件还是跳线,这会影响编号;③有需要特殊编号的地方应该先手动设置编号;然后再对其它回路自动编号;④同一个项目可以选择不同页使用不同的编号规则;⑤为了使图纸美观,编号完成后还应该进行线号位置的调整等工作.⑥线号可以输出到Excel中进行编辑,打印.也可以使用Phoenix的编辑软件读取EPLAN 中的线号,然后输出到专门的打印机进行打印.5.结论通过上述的一些编号规则,我们可以看出.不同的编号方式各有其优缺点,它们适合于不同的项目,场合.→对于机床制造或其他机械设备,图纸量很小,通常不超过20页.那么仅仅使用纯计数器就够了.或者使用来源-目标的格式.→对于中型或大型项目,就要考虑加入高层代号或位置代号,页号到线号中,方便查找图纸.→对于项目中PLC的点数较多时可以考虑使用PLC的地址作为线号.→对于人身安全性要求较高的场合,可以根据电位情况制定相应的规则因此没有”最好”的编号规则,只有”最适合”的编号规则.或许这就是标准中没有规定一定要怎么编号的原因吧.6.后序在<中国工控网>中有一个关于编号的讨论的帖子供大家参考,大家各抒己见,发布自己的看法,是一个难得的好贴.标题:求助:EPLAN P8线号的问题大家如果大家对我的论述有需要进一步补充或指正的的,请不吝赐教.。

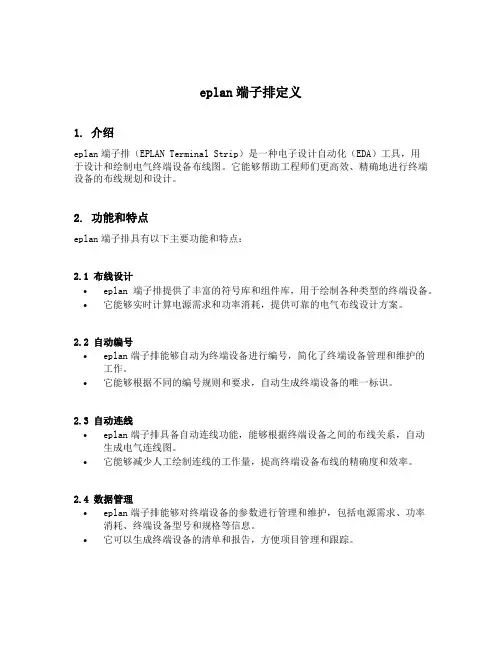

eplan端子排定义1. 介绍eplan端子排（EPLAN Terminal Strip）是一种电子设计自动化（EDA）工具，用于设计和绘制电气终端设备布线图。

它能够帮助工程师们更高效、精确地进行终端设备的布线规划和设计。

2. 功能和特点eplan端子排具有以下主要功能和特点：2.1 布线设计•eplan端子排提供了丰富的符号库和组件库，用于绘制各种类型的终端设备。

•它能够实时计算电源需求和功率消耗，提供可靠的电气布线设计方案。

2.2 自动编号•eplan端子排能够自动为终端设备进行编号，简化了终端设备管理和维护的工作。

•它能够根据不同的编号规则和要求，自动生成终端设备的唯一标识。

2.3 自动连线•eplan端子排具备自动连线功能，能够根据终端设备之间的布线关系，自动生成电气连线图。

•它能够减少人工绘制连线的工作量，提高终端设备布线的精确度和效率。

2.4 数据管理•eplan端子排能够对终端设备的参数进行管理和维护，包括电源需求、功率消耗、终端设备型号和规格等信息。

•它可以生成终端设备的清单和报告，方便项目管理和跟踪。

3. 使用步骤使用eplan端子排进行终端设备设计和布线，需要按照以下步骤进行：3.1 创建项目•在eplan端子排中，首先需要创建一个项目，包括项目名称、项目编号等基本信息。

•创建项目时需要选择适合的电气工程模板，以便后续的布线设计和绘图。

3.2 绘制终端设备布局图•在项目中，绘制终端设备的布局图，包括设备的位置、数量、型号等信息。

•终端设备的布局图是布线设计的基础，决定了终端设备之间的布线关系。

3.3 添加终端设备•从eplan端子排的组件库中选择合适的终端设备，添加到布局图中。

•对于每个终端设备，需要填写相关参数，如电源需求、功率消耗等。

3.4 连接终端设备•根据终端设备之间的布线关系，使用eplan端子排的自动连线功能，将设备相互连接起来。

•连接时需要确保电气连线的正确性和安全性。

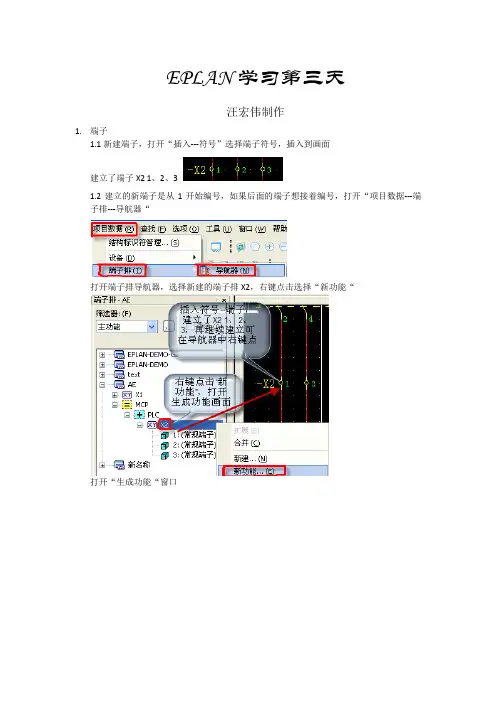

EPLAN学习第三天汪宏伟制作1.端子1.1新建端子，打开“插入---符号”选择端子符号，插入到画面建立了端子X2 1、2、31.2建立的新端子是从1开始编号，如果后面的端子想接着编号，打开“项目数据---端子排---导航器“打开端子排导航器，选择新建的端子排X2，右键点击选择“新功能“打开“生成功能“窗口在功能定义中点击，打开“功能定义“窗口，选择不同类型的端子。

导航器中就建立了编号4~10的端子，把编号4~9的端子拖入需要的画面中，（切记：从编号4的端子开始选择，长按Shift键，选择编号为9的端子，这样就选中了编号4~9的端子，拖入画面中一定要点击最后一个也就是编号9的端子拖入。

在EPLAN中所有全选中拖入都是这样做的，从第一个开始选择，shift，全选，拖住最后一个到画面）1.3删除如果你选择了画面中的设备，右键“删除”就把这个设备从项目中彻底的删除了，在设备导航器中也删除了。

可是你只是想在画面中删除这个设备，并不是把他从导航器中删除，需要把它继续放在其他画面中，这样就需要使用“编辑---删除放置”。

例如：画面中的端子。

从项目中删除从画面中删除，选择画面中需要删除的设备，点击“编辑---删除放置”1.4端子编号如果你删除了部分端子，想让序号顺序排列，在端子导航器中选择被删除端子的端子排下的所有端子，右键点击选择“端子编号”。

打开“给端子编号”窗口给端子重新排序。

1.5完全预定义端子完全预定义端子：不在画面中建立端子，所有端子都是在导航器中建立，画面需要是从导航器中使用。

在端子导航器选择需要端子的图集右键点击选择“新建”，打开“功能定义”窗口，选择一个需要类型的端子，则新建了一个带端子的端子排，再增加剩下的端子，选中新建的端子排/端子右键点击选择“新功能”，打开“生成功能“窗口，在“编号式样”中写入你需要建立的端子的编号（如：2-10，则表示新增到编号10的端子），“功能定义”中选择你需要的端子类型。

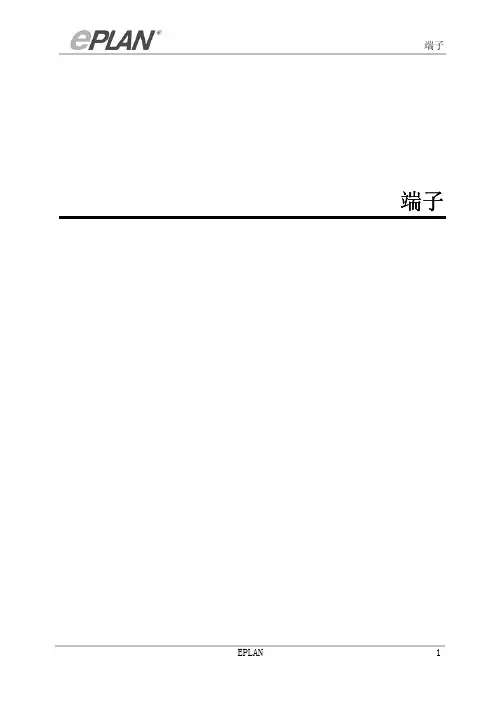

端子 端子1插入端子和端子排定义插入端子和端子排定义 (4)1.1 插入端子.......................................................4 1.2 插入端子排定义.................................................5 2创建和编辑端子排创建和编辑端子排 (7)2.1 创建端子排.....................................................7 2.2 创建具有预定义属性的端子排.....................................9 2.3 编辑端子排....................................................13 2.4 编辑端子排的属性..............................................15 3创建和编辑端子创建和编辑端子 (17)3.1 创建端子......................................................17 3.2 创建具有预定义属性的端子......................................19 3.3 编辑端子......................................................23 4确定端子排结构确定端子排结构 (25)4.1 生成功能模板..................................................25 4.2 删除功能模板..................................................27 5添加或删除排附件添加或删除排附件 (30)5.1 显示排附件....................................................30 5.2 添加栏附件....................................................30 5.3 删除栏附件....................................................33 6 端子排序端子排序..................................................................................................................................................35 7 端子编号端子编号..................................................................................................................................................37 8 移动端子移动端子..................................................................................................................................................39 9 编辑端子目标编辑端子目标..........................................................................................................................................40 10生成短连接生成短连接..............................................................................................................................................42 10.1在一个端子上生成鞍型跳线 (42)11 定义多层端子定义多层端子 (44)只能在特定的扩展阶段使用该功能。

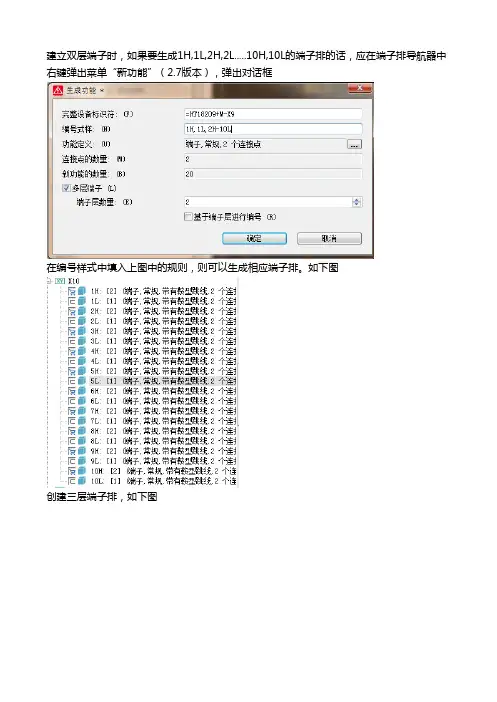

建立双层端子时，如果要生成1H,1L,2H,2L.....10H,10L的端子排的话，应在端子排导航器中右键弹出菜单“新功能”（2.7版本），弹出对话框
在编号样式中填入上图中的规则，则可以生成相应端子排。

如下图
创建三层端子排，如下图
生成的端子排如下图
综上所述，得出多层端子排的编号式样的规则：生成N个
2层：高层1名称，低层1名称，高层2名称-低层N名称
3层：高层1名称，中层1名称，低层1名称，高层2名称-低层N名称
附3层端子排编辑页面图，从下图可以很形象的看出3层端子结构（可通过此编辑页面对鞍型跳线进行手动编辑）
画图时推荐通过端子导航器生成端子排，好处多多。

端子 端子1插入端子和端子排定义插入端子和端子排定义 (4)1.1 插入端子.......................................................4 1.2 插入端子排定义.................................................5 2创建和编辑端子排创建和编辑端子排 (7)2.1 创建端子排.....................................................7 2.2 创建具有预定义属性的端子排.....................................9 2.3 编辑端子排....................................................13 2.4 编辑端子排的属性..............................................15 3创建和编辑端子创建和编辑端子 (17)3.1 创建端子......................................................17 3.2 创建具有预定义属性的端子......................................19 3.3 编辑端子......................................................23 4确定端子排结构确定端子排结构 (25)4.1 生成功能模板..................................................25 4.2 删除功能模板..................................................27 5添加或删除排附件添加或删除排附件 (30)5.1 显示排附件....................................................30 5.2 添加栏附件....................................................30 5.3 删除栏附件....................................................33 6 端子排序端子排序..................................................................................................................................................35 7 端子编号端子编号..................................................................................................................................................37 8 移动端子移动端子..................................................................................................................................................39 9 编辑端子目标编辑端子目标..........................................................................................................................................40 10生成短连接生成短连接..............................................................................................................................................42 10.1在一个端子上生成鞍型跳线 (42)11 定义多层端子定义多层端子 (44)只能在特定的扩展阶段使用该功能。

连接编号的问题1.连接编号的目的连接编号也就是常说的编线号.编线号的目的是为了在现场装配,调试,检修的时候,方便查线.使真实的接线与原理图能够方便地对应.2.标准对连接编号的规定标准中规定了导线应该编线号,但是没有说一定要使用什么样的规则.我觉得保证正常使用的前提下,规则越简单越好,方便阅读,记录和查找.美国标准:NFPA 79-2002 Electrical Standard for Industrial Machinery (工业设备电气标准)欧洲标准:IEC 60204-2005 Safety of machinery – Electrical equipment of machines(电气设备的安全)中国标准:GB 5226-2002 机械电气设备以下是NFPA中摘取的相关规定.14.2 Identification of Conductors.(导线的标识)14.2.1 General Requirements.(一般要求)14.2.1.1 Conductors shall be identified at each termination by number, letter, color (either solid or with one or more stripes), or a combination thereof and shall correspond with the technical documentation. Internal wiring on individual devices purchased completely wired shall not require additional identification.(应该在导线的末端用数字,字母,颜色代码(原色或者色带)以及它们的组合进行标识,这个标识应该与技术文档保持一致.外购设备的内部接线没必要标注线号.)14.2.1.2 Where numbers are used to identify conductors,they shall be Arabic; letters shall be Roman (either upper orlower case). (使用数字作为线号时,应该使用阿拉伯数字;使用字母时,应该使用罗马字母(当然也可以使用大小写)).3.我见过的编号方法(在EPLAN 都可以通过规则实现自动编号)①纯计数器:只使用简单的数字作为线号.这种方式一定要配合连接列表来使用,因为可以使用排序功能对线号排序,再显示线号在原理图中的位置.比如001,002….当然也可以设置得复杂些,比如380V回路1000,1001…,24VDC回路2000,2001…等等.②页号+计数器:这种方法也比较简单.不用借助连接列表,也可以通过页名快速地找到线号所在的页.但这个方法比较适合小型的项目,因为大型的项目会使用项目结构,每个项目结构下面都可能有第1页,第2页…,这时候就可能出现重号的情况.③ 来源设备+目标设备:比如SB1:2-KM1:A1,通过这个线号,可以得知是按钮的第二个引脚到接触器线圈的第一个引脚.但这个编号规则略微有点复杂, 显示在原理图上时,会使图纸看起来比较复杂.实际上使用这种规则时,可以不用编号而直接生成连接列表.生成的时候使用”排序”功能,或者将数据导出到 Excel中编辑.有人说,我需要在按钮一侧使用线号KM1:A1,而在接触器一侧使用线号SB1:2.在EPLAN 中,同一根连接不能标记两个不同的线号的.但可以将SB1:2-KM1:A1这样的线号打印到线号管后,从中间剪开啊,O(∩_∩)O哈哈~目的不就达到了么.④主回路用:L1.xx,L2.xx,L3.xx,N,PE;控制回路用纯计数器或页号+计数器这个方法与使用纯计数器的区别不是很大,也是需要配合连接列表来使用.不过有一点好处,例如三相中取出一相来为PLC或者开关电源供电的220V回路,线号中因为有L字样,操作人员知道这个回路中有危险电压.根据IEC相关标准的规定,不同电压等级应该使用不同颜色的导线.但是国内好多公司不太注意这个问题,仅使用红,蓝,黑三种线.这样给带电操作的人员带来了潜在的危险.如图示.⑤高层代号+页号(2位)+计数器(2位,信号)+分隔符(.)+子计数器(2位,单个连接)⑥高层代号+页号(2位)+列号(1位)+列序号(1位)+ 分隔符(.)+子计数器(2位,单个连接)上述两种规则是国内某个大公司(年产值数十亿)的两个部门(不同类型的设备)所使用的线号规则.因为他们一个项目中包含有20个左右的高层代号(他们设备根据功能进行划分,也就是不同用途的系统使用不同的高层代号).这样通过高层代号能够知道,这根线是哪个系统的.页号用于快速找到页面.列号也是用于定位的. 而计数器和子计数器用于区分同一电位下的不同接线.如下图所示:21表示高层代号为=21这个系统05表示页号为第5页01为计数器,表示相同的信号范围,因为全都是与端子相连的,所以都是01,过来一个其他元件,则变成02,03…..01为子计数器,表示相同信号范围下的不同线.即连接到端子的所有接线,都是01.01,01.02,01.03…..这样的格式.查线的时候也是很方便的.⑦PLC相关的回路中,从地址点(DI/DO/AI/AO)到传感器(sensor)/执行器(actuator)的连接(无论中间)是否经过端子/插头,都以地址作为线号,如I0.0,I0.1……或Q0.0,Q0.1……其它的回路使用纯计数器或页号+计数器这种编号规则方便检查PLC回路的接线,适合于PLC点数较多的情况.⑧根据电位:☆380V回路:1xxx☆24VAC回路:2xxx☆24VDC回路:3xxx倘若有多个不同的24VC回路,则分别设定:如PLC供电24VDC,用3xxx;如一般控制用24VDC,用4xxx这个编号方式有其方便之处,当控制柜距离现场的设备较远(当然现在的DCS系统或者总线应用能够有效解决这一问题,但鉴于成本或其他原因也有可能还在使用传统的方式),中间经过多级端子进行电源或信号传递.那么在调试或检修的过程中就能够通过线号了解其电位情况,对人身安全有一定的帮助,因为调试很多时候是带电的.但我认为如果项目很大(大型的流水线)使用这种方式会很不方便,因为存在图纸查找困难的问题.⑩最复杂的设置(也就是前面的多种方式的组合)):a.PLC相关的回路用地址作为线号b.有中断点的回路以中断点名称作为线号c.N线和PE线全部以N和PE作为线号d.主回路中电机至柜内元件(不算端子或插头)间的线号用U.xx,V.xx,W.xx的形式e.主回路中其他连线按照L1.xx,L2.xx,L3.xx的形式编号f.其它控制回路使用纯计数器或页号+计数器4.EPLAN 中自动编线号前的注意事项①已经定义为电缆的连接是否需要编号;②同一个端子排中的端子短接,是使用桥接件还是跳线,这会影响编号;③有需要特殊编号的地方应该先手动设置编号;然后再对其它回路自动编号;④同一个项目可以选择不同页使用不同的编号规则;⑤为了使图纸美观,编号完成后还应该进行线号位置的调整等工作.⑥线号可以输出到Excel中进行编辑,打印.也可以使用Phoenix的编辑软件读取EPLAN 中的线号,然后输出到专门的打印机进行打印.5.结论通过上述的一些编号规则,我们可以看出.不同的编号方式各有其优缺点,它们适合于不同的项目,场合.→对于机床制造或其他机械设备,图纸量很小,通常不超过20页.那么仅仅使用纯计数器就够了.或者使用来源-目标的格式.→对于中型或大型项目,就要考虑加入高层代号或位置代号,页号到线号中,方便查找图纸.→对于项目中PLC的点数较多时可以考虑使用PLC的地址作为线号.→对于人身安全性要求较高的场合,可以根据电位情况制定相应的规则因此没有”最好”的编号规则,只有”最适合”的编号规则.或许这就是标准中没有规定一定要怎么编号的原因吧.6.后序在<中国工控网>中有一个关于编号的讨论的帖子供大家参考,大家各抒己见,发布自己的看法,是一个难得的好贴.标题:求助:EPLAN P8线号的问题大家如果大家对我的论述有需要进一步补充或指正的的,请不吝赐教.。
