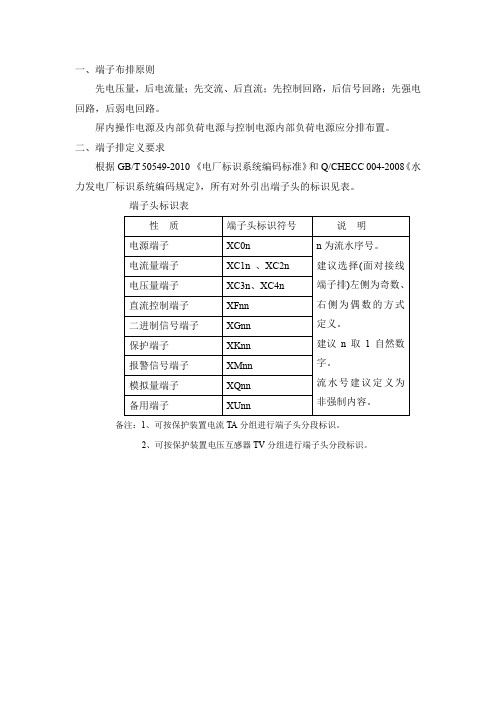

成套电器工程设计二次图端子排绘制规范

1 范围本标准规定了成套电气工程中电气一次系统图，电气二次原理图，电气配线施工图，端子排图，电气平面布置图计算机辅助设计（以下简称CAD）制图管理规则。

本标准适用于工程部成套电器工程设计室在计算机及其外围设备中进行显示、绘制、打印的设计图样。

2 规范性引用文件Q/TY J00.001-2001 产品图样和设计文件的完整性及审批程序Q/TY G00.010-2001 技术标准(技术文件)编写的基本规定GB6988-86 电气制图标准GB4728 电器图用图形符号GB7159 电气技术中的文字符号制定通则3 基本原则3.1凡在计算机及其外围设备中绘制电气设计图样时,如涉及本标准中未规定的内容，应符合有关标准和规定。

3.2用CAD绘制电气图样时,应尽量采用CAD新技术。

3.3 电气图中用到的电器符号应符合GB/T 4728的规定4图纸幅面及格式4.1图纸幅面见表2表2A2号图纸一般不得加长。

A3、A4号图纸可根据需要，沿短边加长。

4.2 图样格式见附录A（规范性附录）。

5 比例5.1 CAD图中所采用的比例按表3规定。

6 字体6.1 图纸幅面不论大小，图面中的汉字、字母和数字的字体具体要求见附录图及图中的要求。

6.2 小数点进行输出时,应占一个字位,并位于中间靠下处。

6.3 汉字在输出时一般采用正体,并采用国家正式公布和推行的简化字。

6.4 标点符号应按其含义正确使用,除省略号和破折号为两个字位外,其余均为一个符号一个字位。

6.5 当采用分数书写时,其分数线应用“/”表示,如“3/4”。

7技术要求7.1 电气CAD图中当不能充分表达清楚时,应在“技术要求”标题下用文字进行说明,其位置尽量置于标题栏上方或左方。

7.2 CAD图中“技术要求”的条文,应编顺序号,仅一条时,可不写顺序号。

7.3 技术要求的内容应符合有关标准要求，简明扼要，通顺易懂。

7.4 技术要求中引用各类标准、规范、技术条件以及试验方法与验收规则等文件时，应注明引用文件的编号和名称。

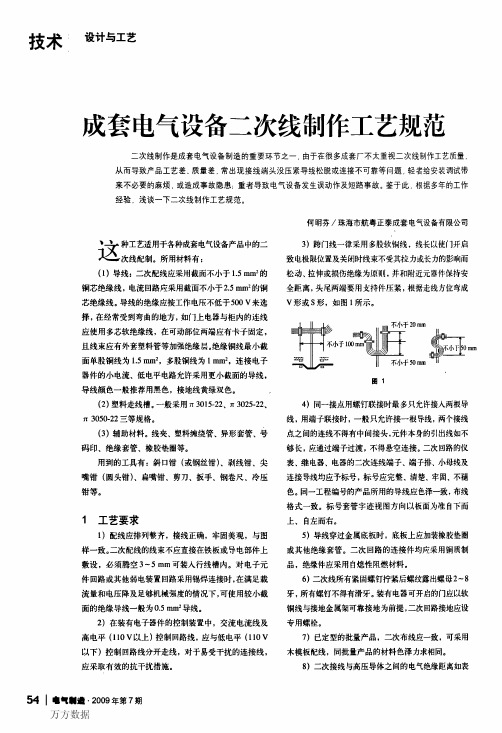

万方数据　万方数据　万方数据接点连接，如元件的接点为螺钉紧固，要用焊点过渡。

１４）螺钉与羊眼圈及焊片之间应加平垫圈，两根导线接在同一点时，两羊眼圈之间要加平垫圈或加焊片把两根导线焊接在一起。

１５）当二次线接入一次线时，应在母线的相应位置钻币６Ｉ啪孔，用Ｍ５螺钉紧固，或采用大孔接线端头直接联接于母线紧固螺钉上。

１６）对于管形熔断器的连接线，应在上端或左端接点引入电源，下端或右端接点引出，对于螺旋形熔断器，应在内部接点引入电源，由螺旋套管接点引出。

１７）二次回路元件的焊锡接点应牢固，均匀发亮，不得有残留助焊剂。

１８）二次线与管形电阻等发热元件连接时，其绝缘层剥离长度按表４规定并套上适当长度的瓷管。

表４管形电阻发热功率为额７．５一１５Ｗ２０～２００Ｗ定功率不同百分比时＜３０％ｌ≤５０％≤３０％｝《５０％选用ＢＶ、ＢＶＲ导线剥去ｌＯ２０２０４０的绝缘长度／ｍｍ技术：设计与工艺１９）所有元件不接线的端子都需配齐螺钉、螺母，垫圈并拧紧。

３质量检查１）按图样用对线灯检查二次回路线是否正确，标号套是否清晰，有无反套。

２）行线是否横平竖直，正确牢固，整齐美观。

３）接线头螺钉是否有松动现象。

４）二次线对地绝缘电阻在相对湿度为８５％，环境温度为（２０土５）℃，用５００Ｖ兆欧表测量，应大于２ＭＱ。

４结束语随着社会的进步，科学的发展，人民生活水平的提高，成套电气设备的运用越来越广泛。

同时对电气设备的性能、质量要求也越来越高，所以我们必须加强二次线工艺质量的控制及规范，以减少或避免事故的发生，减少给社会及人民生活带来的损失。

ＩＥＩＮＩ（收稿日期：２００９．０７．１７）穆格新一代变桨伺服驱动器ＰＩＴＣＨｍａｓｔｅｒＩＩ近日，穆格公司推出新一代ＰＩＴＣＨｍａｓｔｅｒ变桨伺服驱动器。

该产品是用于电动变桨系统的新一代伺服驱动器，专门针对风机转子轮毂中的严苛运行条件而设计开发，能有效提高风机运行效率。

变桨控制系统中的多数部件都置于风机的轮彀内，轮彀内的温度和运行条件都极其严苛。

电⽓⼆次接线规范⼀、电⽓图定义⽤电⽓图形符号、带注释的围框或简化外形表⽰电⽓系统或设备中组成部分之间相互关系及其连接关系的⼀种图。

⼴义地说表明两个或两个以上变量之间关系的曲线，⽤以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者⽤以提供⼯作参数的表格、⽂字等，也属于电⽓图之列。

⼆、电⽓图分类1、系统图或框图：⽤符号或带注释的框，概略表⽰系统或分系统的基本组成、相互关系及其主要特征的⼀种简图。

2、电路图：⽤图形符号并按⼯作顺序排列，详细表⽰电路、设备或成套装置的全部组成和连接关系，⽽不考虑其实际位置的⼀种简图。

⽬的是便于详细理解作⽤原理、分析和计算电路特性。

3、功能图：表⽰理论的或理想的电路⽽不涉及实现⽅法的⼀种图，其⽤途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要⽤⼆进制逻辑（与、或、异或等）单元图形符号绘制的⼀种简图，其中只表⽰功能⽽不涉及实现⽅法的逻辑图叫纯逻辑图。

5、功能表图：表⽰控制系统的作⽤和状态的⼀种图。

6、等效电路图：表⽰理论的或理想的元件（如R、L、C）及其连接关系的⼀种功能图。

7、程序图：详细表⽰程序单元和程序⽚及其互连关系的⼀种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其⽤途表⽰各组成部分的名称、型号、规格和数量等。

9、端⼦功能图：表⽰功能单元全部外接端⼦，并⽤功能图、表图或⽂字表⽰其内部功能的⼀种简图。

10、接线图或接线表：表⽰成套装置、设备或装置的连接关系，⽤以进⾏接线和检查的⼀种简图或表格。

⑴单元接线图或单元接线表：表⽰成套装置或设备中⼀个结构单元内的连接关系的⼀种接线图或接线表。

（结构单元指在各种情况下可独⽴运⾏的组件或某种组合体）⑵互连接线图或互连接线表：表⽰成套装置或设备的不同单元之间连接关系的⼀种接图或接线表。

（线缆接线图或接线表）⑶端⼦接线图或端⼦接线表：表⽰成套装置或设备的端⼦，以及接在端⼦上的外部接线（必要时包括内部接线）的⼀种接线图或接线表。

二次接线规范————————————————————————————————作者：————————————————————————————————日期:ﻩ一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。

二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑(与、或、异或等）单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图:表示控制系统的作用和状态的一种图。

６、等效电路图：表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。

7、程序图:详细表示程序单元和程序片及其互连关系的一种简图。

８、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

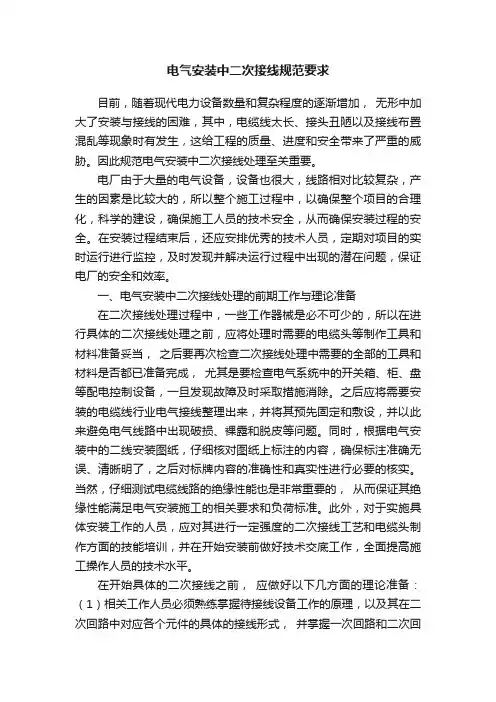

电气安装中二次接线规范要求目前，随着现代电力设备数量和复杂程度的逐渐增加，无形中加大了安装与接线的困难，其中，电缆线太长、接头丑陋以及接线布置混乱等现象时有发生，这给工程的质量、进度和安全带来了严重的威胁。

因此规范电气安装中二次接线处理至关重要。

电厂由于大量的电气设备，设备也很大，线路相对比较复杂，产生的因素是比较大的，所以整个施工过程中，以确保整个项目的合理化，科学的建设，确保施工人员的技术安全，从而确保安装过程的安全。

在安装过程结束后，还应安排优秀的技术人员，定期对项目的实时运行进行监控，及时发现并解决运行过程中出现的潜在问题，保证电厂的安全和效率。

一、电气安装中二次接线处理的前期工作与理论准备在二次接线处理过程中，一些工作器械是必不可少的，所以在进行具体的二次接线处理之前，应将处理时需要的电缆头等制作工具和材料准备妥当，之后要再次检查二次接线处理中需要的全部的工具和材料是否都已准备完成，尤其是要检查电气系统中的开关箱、柜、盘等配电控制设备，一旦发现故障及时采取措施消除。

之后应将需要安装的电缆线行业电气接线整理出来，并将其预先固定和敷设，并以此来避免电气线路中出现破损、裸露和脱皮等问题。

同时，根据电气安装中的二线安装图纸，仔细核对图纸上标注的内容，确保标注准确无误、清晰明了，之后对标牌内容的准确性和真实性进行必要的核实。

当然，仔细测试电缆线路的绝缘性能也是非常重要的，从而保证其绝缘性能满足电气安装施工的相关要求和负荷标准。

此外，对于实施具体安装工作的人员，应对其进行一定强度的二次接线工艺和电缆头制作方面的技能培训，并在开始安装前做好技术交底工作，全面提高施工操作人员的技术水平。

在开始具体的二次接线之前，应做好以下几方面的理论准备：（1）相关工作人员必须熟练掌握待接线设备工作的原理，以及其在二次回路中对应各个元件的具体的接线形式，并掌握一次回路和二次回路自身的技术标准以及其与各回路之间的联系和作用，从而确保实际操作与图纸标识的对应。

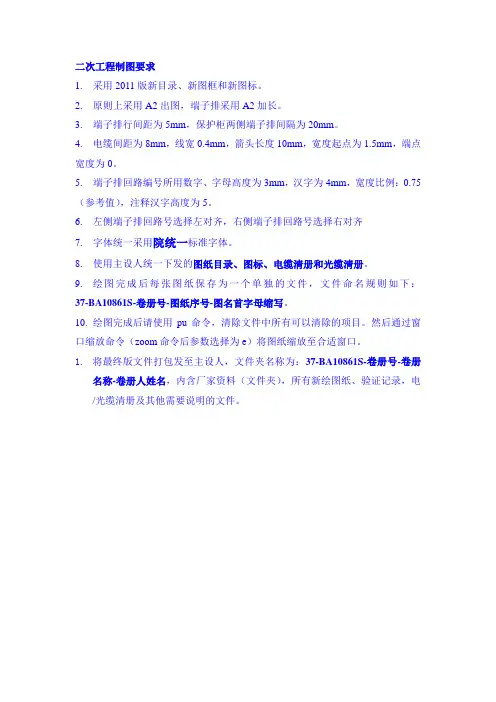

二次工程制图要求
1.采用2011版新目录、新图框和新图标。

2.原则上采用A2出图，端子排采用A2加长。

3.端子排行间距为5mm，保护柜两侧端子排间隔为20mm。

4.电缆间距为8mm，线宽0.4mm，箭头长度10mm，宽度起点为1.5mm，端点宽度为0。

5.端子排回路编号所用数字、字母高度为3mm，汉字为4mm，宽度比例：0.75（参考值），注释汉字高度为5。

6.左侧端子排回路号选择左对齐，右侧端子排回路号选择右对齐
7.字体统一采用院统一标准字体。

8.使用主设人统一下发的图纸目录、图标、电缆清册和光缆清册。

9.绘图完成后每张图纸保存为一个单独的文件，文件命名规则如下：37-BA10861S-卷册号-图纸序号-图名首字母缩写。

10.绘图完成后请使用pu命令，清除文件中所有可以清除的项目。

然后通过窗口缩放命令（zoom命令后参数选择为e）将图纸缩放至合适窗口。

1.将最终版文件打包发至主设人，文件夹名称为：37-BA10861S-卷册号-卷册
名称-卷册人姓名，内含厂家资料（文件夹），所有新绘图纸、验证记录，电/光缆清册及其他需要说明的文件。
