第二章压力液位等检测方法及仪表

热工仪表基础知识
第一章 热工仪表概述
热力生产过程中对各种热工参数，如温度、 压力、流量、液位、物位及位移等状态参 数的测量称为热工测量。实现热工测量所 使用的工具称为热工仪表。 热工测量及仪表不仅在火电厂热力生产过 程中占有重要地位，在化工、石油、冶金 等工业部门及科学研究中也都不可缺少。
第一章 热工仪表概述
第二章 温度测量及仪表
华氏温标（oF）规定：在标准大气压下，冰的熔点为32 度，水的沸点为212度，中间划分180等分，每第分为报 氏1度，符号为oF。 摄氏温度（℃）规定：在标准大气压下，冰的熔点为0 度，水的沸点为100度，中间划分100等分，每第分为报 氏1度，符号为℃。
热力学温标又称开尔文温标，或称绝对温标，它规定分 子运动停止时的温度为绝对零度，定义为水三相点的热 力学温度的1/273.16,记符号为K。
1、为了使热电阻的测量端与被测介质之间有充分的热 交换,应合理选择测点位置,尽量避免在阀门,弯头及管道 和设备的死角附近装设热电阻. 2、带有保护套管的热电阻有传热和散热损失,为了减 少测量误差热电阻应该有足够的插入深度:
三、热电阻温度计
(1)对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管 道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米, 那热电阻插入深度应选择100毫米;
○3四线制：在热电阻的根部两端各连接两根导线的方式称为四线 制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U， 再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消 除引线的电阻影响，主要用于高精度的温度检测。
三、热电阻温度计
对热电阻的安装,应注意有利于测温准确,安全可考及维 修方便,而且不影响设备运行和生产操作.要满足以上要 求,在选择对热电阻的安装部位和插入深度时要注意以下 几点:

阿基米德的启示
两千多年以前，希腊学者阿基米德为了 鉴定金王冠是否是纯金的，要测量王冠的体 积，冥思苦想了很久都没有结果。一天，他 跨进盛满水的浴缸洗澡时，看见浴缸里的水 向外溢，他忽然想到：
物体浸在液体中的体积，不就是物体排 开液体的体积吗？
课堂教学展示 进 行 新 课
知识点一 探究浮力的大小
演示
课堂教学展示 随 堂 演 练
1.把两个物重相同的实心铁球和铝球，浸没
在水中，它们受到的浮力（ B ）。
A．相等
B．铝球的比铁球大
C．铝球的比铁球小 D．浮力都等于重力
2.如图所示，体积相同，密度不同的铅球、铁球、铝
球浸没在水中不同深度的地方，则（ C ）
A.铝球受到的浮力最大，因为 它浸入液体的深度最大
水面相比（不计塑料袋和细线的重量）（ A ）。
A.比烧杯中的水面高 B.比烧杯中的水面低 C.与烧杯中的水面相平
F浮=9－6=3N F浮<G，水袋漂浮
D.无法判断高低
课后反馈总结 布 置 作 业
1.从课后习题中选取； 2.完成练习册本课时的习题。
课后反馈总结 想 想 做 做
通过图示的操作，体验“物体排开液体的体积越大， 它所受的浮力就越大”这个结论。（见教材P53）
②压力差法：F浮= F向上－F向下 压力差是浮力产生的原因，浮力的实质 是液体对物体各个表面压力的合力。
③称重法：F浮= G－F拉 用测力计测出物体的重力G，读出物体浸入在 液体中时测力计的示数F拉，二者的差值即物体 受到的浮力。
例题1
某同学在实验室里将体积为1.0×10-3m3的实心正方体木 块放入水中，如图所示，静止时，其下表面距水面0.06m。请 根据此现象和所学的力学知识，计算出两个与该木块有关的物 理量。(不要求写计算过程，g取10N/kg) （1）________； （2）______

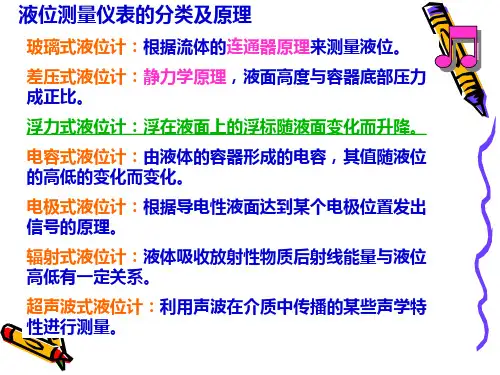

正、负压室的压差为:
P P P H1 g (h2 h1 ) 2 g
无迁移: ΔP=Hρg
当被测液位H=0时，ΔP=-（h2-h1）ρ2g <0，使变送 器在H=0时输出电流小于4 mA；H=Hmax时，输出电流小 于20 mA
1 1200 kg / m 3 eg：已知
（4）零点迁移的目的 为使仪表的输出能正确反映出液位的数值，亦即使液位的零值与满量 程能与变送器的输出上、下值相对应。 （5）零点迁移的方法 一般是在仪表上加一弹簧装置，以抵消固定差压的作用，该弹簧称为 迁移弹簧。 （6）零点迁移的实质 只改变变送器的零点，而不改变量程大小，即改变量程上下限位置， 相当于测量范围的平移。 （7）迁移量的大小 当H=0时，△P的绝对值
p2 pA ,
p1 pA gh
因此，差压变送器正负压室的压力差 为
p p1 p2 gh
液位测量问题就转化为差压测量问题了。 但是，当液位零面与检测仪表的取压口不在同一水平高度时， 会产生附加的静压误差。就需要进行量程迁移和零点迁移。
(2)取压口低于容器底部 如图所示，当差压变送器的取压 口低于容器底部的时候，差压变 送器上测得的差压为 pA p2
负迁移的目的。
由于
1 g (h0 h1 ) 0
所以称为负迁移。
用法兰式差压变送器测量液位
为了解决测量具有腐蚀性或含有结晶颗粒以及黏度大、 易凝固等液体液位时引压管线被腐蚀、被堵塞的问题，应 使用在导压管入口处加隔离膜盒的法兰式差压变送器，如 下图所示。 法兰式差压变送器 按其结构形式

2．负迁移
形成原因：加隔离罐或采用法兰式测压差。
P1
正压室： P P 1 gH 2 gh1 1

具有高灵敏度、快速响应、抗干扰能力强等优点，但需要外 部电源供电。

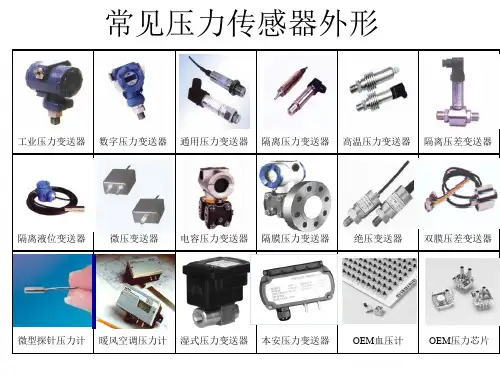

压阻式压力传感器
利用半导体材料的压阻效应，将压力转换为电阻值变化进 行测量。
具有测量精度高、稳定性好、温度稳定性高等优点，但需 要外部电源供电。
电容式压力传感器
利用电容原理，将压力转换为电容值变化进行测量。 具有测量范围广、精度高、稳定性好等优点，但需要外部电源供电。
压力检测仪表的选型与使用
选型原则
在选择压力检测仪表时，应考虑测量范围、精度、稳定性、 环境因素和安装条件等因素，以确保所选仪表能够满足实际 生产的需求。
使用注意事项
在使用压力检测仪表时，应注意定期校准和维护，避免超量 程使用，同时要关注仪表的安装和连接方式，确保其能够正 确、安全地工作。
02 压力检测仪表的工作原理
要意义。
航空航天中的压力检测
在航空航天领域，压力检测是保 证飞行安全的重要手段之一。
压力检测仪表用于测量飞机或航 天器内的气压和氧气压力等参数， 确保飞行过程中的安全和舒适。
航空航天中的压力检测仪表需要 具备高精度、高可靠性和抗干扰 能力，以确保在复杂的环境条件 下能够准确测量各种压力参数。
04 压力检测仪表的维护与校 准
在化工生产过程中，压力是重要的工 艺参数之一，对产品的质量和安全具 有重要影响，因此压力检测是化工生 产中必不可少的环节。
压力检测的原理与分类
压力检测原理
压力检测的原理主要是利用压力传感器的敏感元件，将压力信号转换为电信号 或气信号，再通过二次仪表或控制系统进行显示、记录和控制。
压力检测分类
根据测量原理和应用场合的不同，压力检测可以分为多种类型，如绝对压力、 表压、真空度等。
实验室中的压力检测
