154-1压力检测方法及仪表

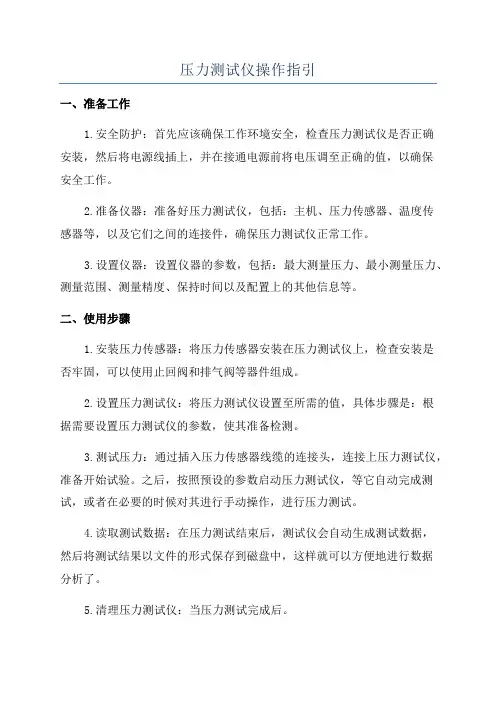

压力测试仪操作指引
一、准备工作
1.安全防护：首先应该确保工作环境安全，检查压力测试仪是否正确
安装，然后将电源线插上，并在接通电源前将电压调至正确的值，以确保
安全工作。

2.准备仪器：准备好压力测试仪，包括：主机、压力传感器、温度传
感器等，以及它们之间的连接件，确保压力测试仪正常工作。

3.设置仪器：设置仪器的参数，包括：最大测量压力、最小测量压力、测量范围、测量精度、保持时间以及配置上的其他信息等。

二、使用步骤
1.安装压力传感器：将压力传感器安装在压力测试仪上，检查安装是
否牢固，可以使用止回阀和排气阀等器件组成。

2.设置压力测试仪：将压力测试仪设置至所需的值，具体步骤是：根
据需要设置压力测试仪的参数，使其准备检测。

3.测试压力：通过插入压力传感器线缆的连接头，连接上压力测试仪，准备开始试验。

之后，按照预设的参数启动压力测试仪，等它自动完成测试，或者在必要的时候对其进行手动操作，进行压力测试。

4.读取测试数据：在压力测试结束后，测试仪会自动生成测试数据，
然后将测试结果以文件的形式保存到磁盘中，这样就可以方便地进行数据
分析了。

5.清理压力测试仪：当压力测试完成后。

压力测定器的使用方法
压力测定器是一种用于测量压力的仪器，广泛应用于工业、医疗、科研等领域。

正确使用压力测定器可以保证测量结果的准确性，同时也能延长仪器的使用寿命。

下面将介绍压力测定器的使用方法。

一、准备工作
1.选择合适的压力测定器：根据需要测量的压力范围和精度要求选择合适的压力测定器。

2.检查仪器：检查仪器是否完好无损，仪表盘是否清晰可读，连接管路是否松动或漏气。

3.连接管路：将压力测定器与被测压力系统连接，注意连接口径和连接方式是否匹配。

二、测量操作
1.打开被测压力系统：打开被测压力系统，使其处于正常工作状态。

2.调整零点：将压力测定器置于零点位置，调整零点，使指针指向零刻
度。

3.读取压力值：观察指针位置，读取压力值。

注意读数时要垂直于指针，避免视角偏差。

4.记录数据：记录测量数据，包括测量时间、测量位置、测量值等信息。

5.关闭被测压力系统：测量完成后，关闭被测压力系统，拆除连接管路。

三、注意事项
1.避免超量程使用：使用时应避免超过仪器的量程范围，否则会损坏仪器。

2.避免过度震动：使用时应避免过度震动，以免影响测量精度。

3.避免过度压力：使用时应避免过度压力，以免损坏仪器。

4.定期校准：定期校准压力测定器，以保证测量精度。

5.正确存放：存放时应避免受潮、受热、受冷等情况，以免影响仪器性能。

以上就是压力测定器的使用方法，正确使用压力测定器可以保证测量结果的准确性，同时也能延长仪器的使用寿命。

希望本文对您有所帮助。

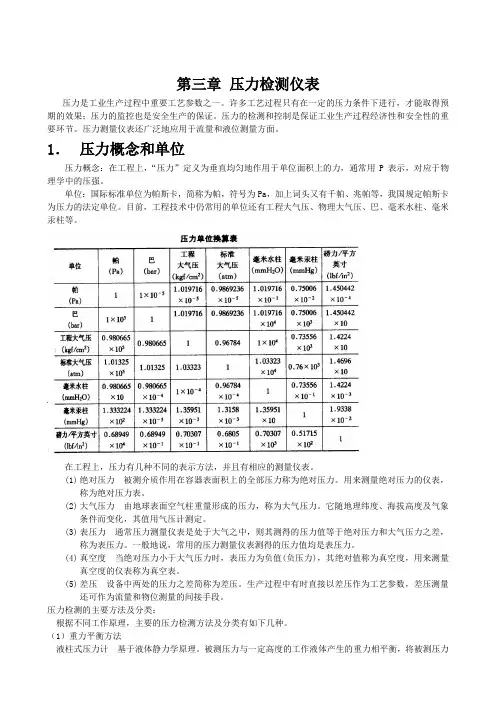

第三章压力检测仪表压力是工业生产过程中重要工艺参数之一。

许多工艺过程只有在一定的压力条件下进行，才能取得预期的效果；压力的监控也是安全生产的保证。

压力的检测和控制是保证工业生产过程经济性和安全性的重要环节。

压力测量仪表还广泛地应用于流量和液位测量方面。

1．压力概念和单位压力概念：在工程上，“压力”定义为垂直均匀地作用于单位面积上的力，通常用P表示，对应于物理学中的压强。

单位：国际标准单位为帕斯卡，简称为帕，符号为Pa，加上词头又有千帕、兆帕等，我国规定帕斯卡为压力的法定单位。

目前，工程技术中仍常用的单位还有工程大气压、物理大气压、巴、毫米水柱、毫米汞柱等。

在工程上，压力有几种不同的表示方法，并且有相应的测量仪表。

(1)绝对压力被测介质作用在容器表面积上的全部压力称为绝对压力。

用来测量绝对压力的仪表，称为绝对压力表。

(2)大气压力由地球表面空气柱重量形成的压力，称为大气压力。

它随地理纬度、海拔高度及气象条件而变化，其值用气压计测定。

(3)表压力通常压力测量仪表是处于大气之中，则其测得的压力值等于绝对压力和大气压力之差，称为表压力。

一般地说，常用的压力测量仪表测得的压力值均是表压力。

(4)真空度当绝对压力小于大气压力时，表压力为负值(负压力)，其绝对值称为真空度，用来测量真空度的仪表称为真空表。

(5)差压设备中两处的压力之差简称为差压。

生产过程中有时直接以差压作为工艺参数，差压测量还可作为流量和物位测量的间接手段。

压力检测的主要方法及分类：根据不同工作原理，主要的压力检测方法及分类有如下几种。

（1）重力平衡方法液柱式压力计基于液体静力学原理。

被测压力与一定高度的工作液体产生的重力相平衡，将被测压力转换为液柱高度来测量，其典型仪表是U形管压力计。

这类压力计的特点是结构简单、读数直观、价格低廉，但—般为就地测量，信号不能远传；可以测量压力、负压和压差；适合于低压测量，测量上限不超过0.1～0.2 Mpa；精确度通常为0.02%～±0.15%。

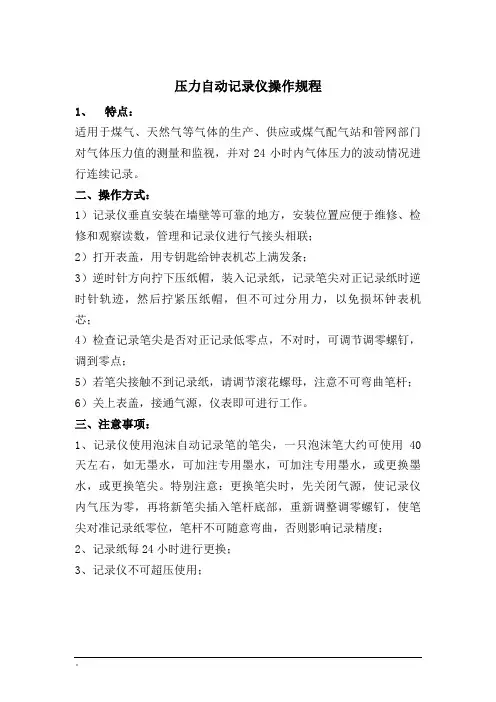

压力自动记录仪操作规程
1、特点：
适用于煤气、天然气等气体的生产、供应或煤气配气站和管网部门对气体压力值的测量和监视，并对24小时内气体压力的波动情况进行连续记录。

二、操作方式：
1）记录仪垂直安装在墙壁等可靠的地方，安装位置应便于维修、检修和观察读数，管理和记录仪进行气接头相联；
2）打开表盖，用专钥匙给钟表机芯上满发条；
3）逆时针方向拧下压纸帽，装入记录纸，记录笔尖对正记录纸时逆时针轨迹，然后拧紧压纸帽，但不可过分用力，以免损坏钟表机芯；
4）检查记录笔尖是否对正记录低零点，不对时，可调节调零螺钉，调到零点；
5）若笔尖接触不到记录纸，请调节滚花螺母，注意不可弯曲笔杆；6）关上表盖，接通气源，仪表即可进行工作。

三、注意事项：
1、记录仪使用泡沫自动记录笔的笔尖，一只泡沫笔大约可使用40天左右，如无墨水，可加注专用墨水，可加注专用墨水，或更换墨水，或更换笔尖。

特别注意：更换笔尖时，先关闭气源，使记录仪内气压为零，再将新笔尖插入笔杆底部，重新调整调零螺钉，使笔尖对准记录纸零位，笔杆不可随意弯曲，否则影响记录精度；
2、记录纸每24小时进行更换；
3、记录仪不可超压使用；。

压力检测方法及仪表腾建华2019年4月目录◆压力仪表概述◆压力仪表的测量原理及分类◆各种类型的压力变送器介绍◆压力变送器的应用及安装压力仪表的定义用来测量压力的仪表压力表压力变送器血压计压力仪表的作用•压力是工业生产中的重要参数，如高压容器的压力超过额定值时是不安全的，必须进行测量和控制。

•在某些工业生产过程中，压力还直接影响产品的质量和生产效率。

•此外，在一定的条件下，测量压力还可间接得出温度、流量和液位等参数。

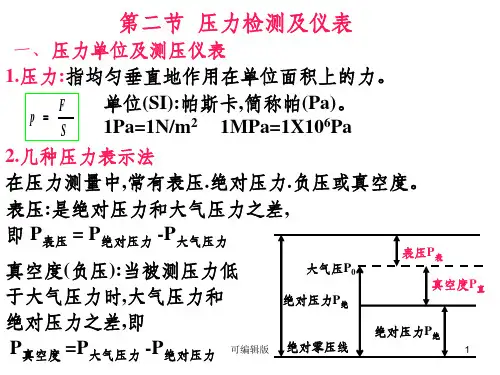

压力的基本概念定义：压力是指均匀而垂直作用于单位面积上的，物理学中也称之为“压强”在国际单位制中，压力的单位为帕斯卡 (Pa)，简称“帕(Pa)’。

压力用P表示：即 P=F/A式中：P—压力， Pa；F---垂直作用力，N；A---受力面积，m21Pa=1N/m2;1kPa=103Pa; 1MPa=106Pa压力的表示方法大气压力：指地球表面的空气因自重所产生的压力。

绝对压力：以绝对真空为参考零点的压力。

绝对压力是指物体所受的实际压力。

表压力：表压力是指用一般压力检测仪表所测得的压力，以大气压力为参考零点的压力。

三者之间的关系：绝对压力＝表压力＋大气压力表压力＝绝对压力－大气压力 P= Pa - Pb高于大气压的表压力叫正压，反之叫负压，负压的绝对值也称真空。

一般的压力检测仪表所指示的压力是表压或真空度。

压力单位•过去采用的压力单位“工程大气（kgf/cm2）、“毫米汞O）、“物理大气压”柱”（mmHg）、“毫米水柱（mmH2（atm）、“巴”（bar）、“PSI”等均应改成法定计量单位帕。

• 1 kgf/cm2 = 0.9807×105PaO = 0.9807×10Pa• 1 mmH2• 1 mmHg = 1.332×102Pa• 1 atm = 1.01325×105Pa• 1 bar=105Pa• 1 PSI=6.89×103Pa压力单位换算表压力测量仪表的分类测量压力的仪表，按信号原理不同，主要分为以下几类：•液柱式：根据流体静力学原理，把被测压力转换成液柱高度。

压力测量方法压力是指单位面积上的力，是描述物体受力情况的重要物理量。

在工程领域中，对各种设备和工艺过程中的压力进行准确测量，对于保障设备安全运行和产品质量具有重要意义。

因此，压力测量方法的选择和应用显得尤为重要。

一、压力测量方法的分类。

根据测量原理和测量介质的不同，压力测量方法可以分为直接测量和间接测量两大类。

1. 直接测量。

直接测量是指通过直接将被测介质的压力传递到压力测量元件上，再将压力信号转换成标准信号进行测量的方法。

直接测量方法简单直观，测量精度高，适用于对压力测量精度要求较高的场合。

2. 间接测量。

间接测量是指通过介质的某些特性参数，如位移、变形、流速等间接反映压力大小的方法。

间接测量方法适用范围广，操作简便，但其测量精度受到测量参数的影响，需要进行修正和补偿。

二、常见的压力测量方法。

1. 应变式压力传感器。

应变式压力传感器是利用被测物体受力时发生的应变来测量压力的一种传感器。

通过将应变片粘贴在受力部位，当受力部位发生应变时，应变片产生电阻值的变化，再通过电桥等电路将应变信号转换成标准信号进行测量。

2. 振动式压力传感器。

振动式压力传感器是利用受压振动系统的固有频率与受力大小成正比的原理来测量压力的一种传感器。

当受压振动系统发生频率变化时，通过频率-电压转换器将振动信号转换成标准信号进行测量。

3. 液体柱式压力计。

液体柱式压力计是利用液体在重力作用下的静压原理来测量压力的一种传感器。

通过测量液体柱的高度或液体柱受力部位的位移来间接反映压力大小。

4. 压电式压力传感器。

压电式压力传感器是利用压电效应来测量压力的一种传感器。

当压电晶体受到外力作用时，会产生电荷，通过测量电荷的大小来间接反映压力大小。

三、压力测量方法的选择。

在选择压力测量方法时，需要根据被测介质的特性、测量精度要求、环境条件等因素进行综合考虑。

对于高精度、高可靠性要求的场合，应当选择直接测量方法；对于操作简便、适用范围广的场合，可以选择间接测量方法。

2 压力检测及仪表2.1 压力概念及其单位压力的定义是垂直而均匀的作用在物体单位面积上的力称为压力。

在物理学中，将气或液相的介质，垂直作用于单位面积上的压力称为“压强”。

因而，在物理学中压力是作用力的概念，所以，工程技术中的压力与物理学中的压强概念相同。

根据压力的定义，压力P的基本公式是： P=S F（1）式中：P—压力F—垂直作用力，力的单位是具有专门名称的导出单位N（牛顿），其定义为：当1千克（kg）质量的物体产生1m/s 2加速度的力，为1N（牛顿）。

s—受力作用的面积从式（3-1）可知，压力与所承受力的面积成反比，而与所受的作用力成正比。

压力的单位根据国际单位制（代号为SI）的规定，压力单位名称是帕斯卡，简称帕（Pa），用符号“Pa”表示。

它是具有专门名称的导出单位。

1984年我国也规定将帕斯卡作为法定的压力计量单位。

1帕为1牛顿每平方米，即1Pa=1N/m 2 （2）压力的常用单位还有：标准大气压、工程大气压、毫米水柱、毫米汞柱，以及巴、磅力每平方英寸等。

这些单位属于非法定计量单位，应尽量少用。

如确要使用，要掌握与法定计量单位的转换方法。

各种压力计量单位和转换关系如表1所示，表中数据取4位有效数字。

具体应用时要根据各自需要选用适当的有效数字进行有关计算。

1.标准大气压大气压是围绕地球表面上大气层空气重量所产生的压力，它不仅与地理位置如海拔高度、纬度有关，而且还与时间、气候等条件有关，常用P 大气压表示。

国际上把在纬度为 45°海平面上大气压定为标准大气压，它相当于温度为0℃、760mm汞柱在1cm 2面积上所产生的压力，常用atm或P 标准表示，也称为物理大气压。

取重力加速度g=9.807m/s 2、汞密度为 13.60g/cm 3时，有： Paatm 53310014.110760807.91060.131×=××××=−（3）现在，国际标准化组织（ISO）直接采用105Pa作为1个标准大气压。

检测压力表操作流程Pressure gauges are widely used in various industries to measure the pressure of gases or liquids in a system. They are crucial for ensuring that systems operate safely and efficiently. When it comes to checking the operation of a pressure gauge, there are several key steps to follow to ensure accurate readings and proper functioning.压力表广泛应用于各个行业，用于测量系统中气体或液体的压力。

它们对于确保系统安全和高效运行至关重要。

在检测压力表操作时，有几个关键步骤需要遵循，以确保准确读数和正常运行。

First and foremost, it is crucial to check the calibration of the pressure gauge. Calibration ensures that the gauge is providing accurate readings within a specified range. This can be done by comparing the gauge readings to a known standard or by using a calibration device. If the gauge is found to be out of calibration, it should be adjusted or replaced to ensure accurate readings.首先，至关重要的是检查压力表的校准。
