拉弯、压弯构件计算讲解

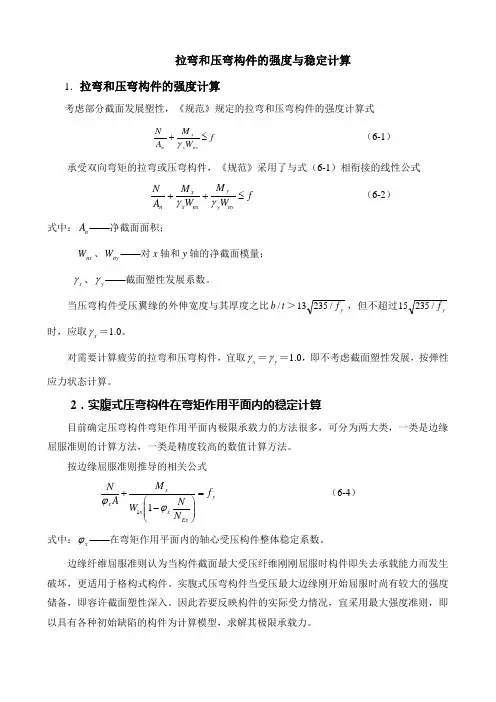

拉弯和压弯构件的强度与稳定计算1．拉弯和压弯构件的强度计算考虑部分截面发展塑性，《规范》规定的拉弯和压弯构件的强度计算式f W M A N nxx x n ≤+γ （6-1）承受双向弯矩的拉弯或压弯构件，《规范》采用了与式（6-1）相衔接的线性公式f W M W M A Nnyy y nx x x n ≤++γγ （6-2）式中：n A ——净截面面积；nx W 、ny W ——对x 轴和y 轴的净截面模量；x γ、y γ——截面塑性发展系数。

当压弯构件受压翼缘的外伸宽度与其厚度之比t b /＞y f /23513，但不超过yf /23515时，应取x γ＝1.0。

对需要计算疲劳的拉弯和压弯构件，宜取x γ＝y γ＝1.0，即不考虑截面塑性发展，按弹性应力状态计算。

2．实腹式压弯构件在弯矩作用平面内的稳定计算目前确定压弯构件弯矩作用平面内极限承载力的方法很多，可分为两大类，一类是边缘屈服准则的计算方法，一类是精度较高的数值计算方法。

按边缘屈服准则推导的相关公式y Ex x x xx f N N W M AN =⎪⎪⎭⎫⎝⎛-+ϕϕ11（6-4）式中：x ϕ——在弯矩作用平面内的轴心受压构件整体稳定系数。

边缘纤维屈服准则认为当构件截面最大受压纤维刚刚屈服时构件即失去承载能力而发生破坏，更适用于格构式构件。

实腹式压弯构件当受压最大边缘刚开始屈服时尚有较大的强度储备，即容许截面塑性深入。

因此若要反映构件的实际受力情况，宜采用最大强度准则，即以具有各种初始缺陷的构件为计算模型，求解其极限承载力。

弯矩沿杆长均匀分布的两端铰支压弯构件，《规范》采用数值计算方法，考虑构件存在l/1000的初弯曲和实测的残余应力分布，算出了近200条压弯构件极限承载力曲线。

然后《规范》借用了弹性压弯构件边缘纤维屈服时计算公式的形式，经过数值运算，得出比较符合实际又能满足工程精度要求的实用相关公式y Ex px xx f N N W M AN=⎪⎪⎭⎫⎝⎛-+8.01ϕ（6-5）式中：px W ——截面塑性模量。

4.1.1在主平面内受弯的实腹构件(考虑腹板屈曲后强度者参见本规范第4.4.1条)，其抗弯强度应按下列规定计算:`(M_x)/(γ_xW_(nx))+(M_y)/(γ_xW_(ny))≤f`（4.1.1）式中M x、M y——同一截面处绕x轴和y轴的弯矩(对工字形截面：x轴为强轴，y轴为弱轴);Wｎｘ、Wｎｙ——对x轴和y轴的净截面模量;γx、γy——截面塑性发展系数;对工字形截面γy=1.20;对箱形截面，γX=Y y=1.05;对其他截面，可按表5.2.1采用;f——钢材的抗弯强度设计值。

当梁受压翼缘的自由外伸宽度与其厚度之比大于13`sqrt(235//f_y)`而不超过15`sqrt(235//f_y)`时，γx=1.0。

f y应取为钢材牌号所指屈服点。

对需要计算疲劳的梁，宜取γx=γy=1.0。

4.1.2在主平面内受弯的实腹构件(考虑腹板屈曲后强度者参见本规范第4.4.1条)，其抗剪强度应按下式计算:`τ=(VS)/(It_w)`(4.1.2)式中V——计算截面沿腹板平面作用的剪力;S——计算剪应力处以上毛截面对中和轴的面积矩;I——毛截面惯性矩;t w——腹板厚度;fv——钢材的抗剪强度设计值。

4.1.3当梁上翼缘受有沿腹板平面作用的集中荷载、且该荷载处又未设置支承加劲肋时，腹板计算高度上边缘的局部承压强度应按下式计算:`σ_c=(varphiF)/(t_wl_z)≤f`(4.1.3-1)式中F——集中荷载，对动力荷载应考虑动力系数;ψ——集中荷载增大系数;对重级.工作制吊车梁ψ=1. 35;对其他梁，ψ=1.0；l z——集中荷载在腹板计算高度上边缘的假定分布长度，按下式计算:l2=a+5h y+2h R ( 4.1.3-2 )a——集中荷载沿梁跨度方向的支承长度，对钢轨上的轮压可取50mm;h y——自梁顶面至腹板计算高度上边缘的距离;h R——轨道的高度，对梁顶无轨道的梁h R=0;f——钢材的抗压强度设计值。

拉弯和压弯构件的强度与稳定计算1．拉弯和压弯构件的强度计算考虑部分截面发展塑性，《规范》规定的拉弯和压弯构件的强度计算式f W M A N nxx x n ≤+γ （6-1）承受双向弯矩的拉弯或压弯构件，《规范》采用了与式（6-1）相衔接的线性公式f W M W M A Nnyy y nx x x n ≤++γγ （6-2）式中：n A ——净截面面积；nx W 、ny W ——对x 轴和y 轴的净截面模量；x γ、y γ——截面塑性发展系数。

当压弯构件受压翼缘的外伸宽度与其厚度之比t b /＞y f /23513，但不超过yf /23515时，应取x γ＝1.0。

对需要计算疲劳的拉弯和压弯构件，宜取x γ＝y γ＝1.0，即不考虑截面塑性发展，按弹性应力状态计算。

2．实腹式压弯构件在弯矩作用平面内的稳定计算目前确定压弯构件弯矩作用平面内极限承载力的方法很多，可分为两大类，一类是边缘屈服准则的计算方法，一类是精度较高的数值计算方法。

按边缘屈服准则推导的相关公式y Ex x x xx f N N W M AN =⎪⎪⎭⎫⎝⎛-+ϕϕ11（6-4）式中：x ϕ——在弯矩作用平面内的轴心受压构件整体稳定系数。

边缘纤维屈服准则认为当构件截面最大受压纤维刚刚屈服时构件即失去承载能力而发生破坏，更适用于格构式构件。

实腹式压弯构件当受压最大边缘刚开始屈服时尚有较大的强度储备，即容许截面塑性深入。

因此若要反映构件的实际受力情况，宜采用最大强度准则，即以具有各种初始缺陷的构件为计算模型，求解其极限承载力。

弯矩沿杆长均匀分布的两端铰支压弯构件，《规范》采用数值计算方法，考虑构件存在l/1000的初弯曲和实测的残余应力分布，算出了近200条压弯构件极限承载力曲线。

然后《规范》借用了弹性压弯构件边缘纤维屈服时计算公式的形式，经过数值运算，得出比较符合实际又能满足工程精度要求的实用相关公式y Ex px xx f N N W M AN=⎪⎪⎭⎫⎝⎛-+8.01ϕ（6-5）式中：px W ——截面塑性模量。

设计拉弯和压弯构件时计算内容一、引言设计拉弯和压弯构件时，正确的计算方法对于确保构件的可靠性和安全性至关重要。

本文将介绍设计拉弯和压弯构件时的计算内容，并详细探讨与此相关的关键要点。

通过深入理解这些计算内容，设计师将能够更好地完成设计任务，确保构件在使用过程中满足要求。

二、拉弯构件的计算内容2.1引力和力矩的计算在设计拉弯构件时，首先需要计算引力和力矩。

通过分析构件所受的外力和力矩，可以确定构件的应力和变形情况。

在这个阶段，需要了解荷载的大小、方向和作用点，以及构件的几何形状和材料特性。

2.2引力和力矩的转换在计算引力和力矩之后，需要将其转换为应力和变形。

这涉及到使用适当的计算公式和关系，以确定构件所受的应力和变形程度。

在此过程中，需要考虑构件的材料特性、几何形状以及受力方式等因素。

2.3引力和力矩对构件的影响计算完引力和力矩后，需要进一步分析其对构件的影响。

这包括确定构件是否会超过强度或刚度的限制，以及是否会引起不可接受的变形。

通过对这些影响进行评估，可以决定是否需要进行构件的优化或改进。

三、压弯构件的计算内容3.1压力和弯矩的计算在设计压弯构件时，首先需要计算压力和弯矩。

与拉弯构件不同，压弯构件在受力时会产生压缩和弯曲的双重作用。

因此，需要准确计算压力和弯矩的大小和分布情况。

3.2压力和弯矩的转换计算完压力和弯矩后，需要将其转换为应力和变形。

这就需要使用适当的计算公式和关系，以确定构件所受的应力和变形程度。

在此过程中，需要考虑构件的材料特性、几何形状以及受力方式等因素。

3.3压力和弯矩对构件的影响计算完压力和弯矩之后，需要进一步分析其对构件的影响。

这包括确定构件的稳定性、刚度和强度等方面是否满足设计要求。

通过对这些影响进行评估，可以决定是否需要对构件进行优化或改进。

四、结论在设计拉弯和压弯构件时，正确计算引力、力矩、压力和弯矩对于确保构件的可靠性和安全性至关重要。

通过本文的介绍，我们了解了设计拉弯和压弯构件时的计算内容，并详细探讨了与此相关的关键要点。

钢结构第六章拉弯和压弯构件ppt课件.ppt1、第六章拉弯和压弯构件大纲要求:1、了解拉弯和压弯构件的应用和截面形式；2、了解压弯构件整体稳定的基本原理；把握其计算方法；5、了解实腹式压弯构件设计方法及其主要的构造要求；4、把握拉弯和压弯的强度和刚度计算;3、了解实腹式压弯构件局部稳定的基本原理；把握其计算方法；6、了解格构式压弯构件设计方法及其主要的构造要求；§6-1概述一、应用一般工业厂房和多层房屋的框架柱均为拉弯和压弯构件。

NMNe二、截面形式三、计算内容拉弯构件：承载能力极限状态：强度正常使用极限状态：刚度压弯构件：强度稳定实腹式格构式弯矩作用在实轴上弯矩作用在虚轴上(分肢稳定)整体稳定局部稳定平面内稳定平面外稳定承载能2、力极限状态正常使用极限状态刚度§6-2拉弯和压弯构件的强度一、截面应力的进展以工字形截面压弯构件为例：hhwAfAfAwfy(A)(A)弹性工作阶段HHNhhwAfAfAwfy(A)fy(B)fyfy(C)fyfy(D)(D)塑性工作阶段—塑性铰(强度极限)(B)最大压应力一侧截面部分屈服(C)截面两侧均有部分屈服ηhηhh-2ηh对于工字形截面压弯构件，由图〔D〕内力平衡条件可得，N、M无量纲相关曲线：N、M无量纲相关曲线是一条外凸曲线，规范为简化计算采纳直线代替，其方程为：01.01.0式中：由于全截面到达塑性状态后，变形过大，因此规范对不同截面限制其塑性进展区域为〔1/8-13、/4〕h因此，令：并引入抗力分项系数，得：上式即为规范给定的在N、Mx作用下的强度计算公式。

对于在N、Mx、My作用下的强度计算公式，规范采纳了与上式相连接的线形公式：——两个主轴方向的弯矩——两个主轴方向的塑性进展因数如工字形，当直接承受动力荷载时，其他截面的塑性进展系数见教材。

一、弯矩作用平面内的稳定§6-3实腹式压弯构件的稳定在弯矩作用平面内失稳属第二类稳定，偏心压杆的临界力与其相对偏心率有关，为截面核心矩，大则临界力低。
