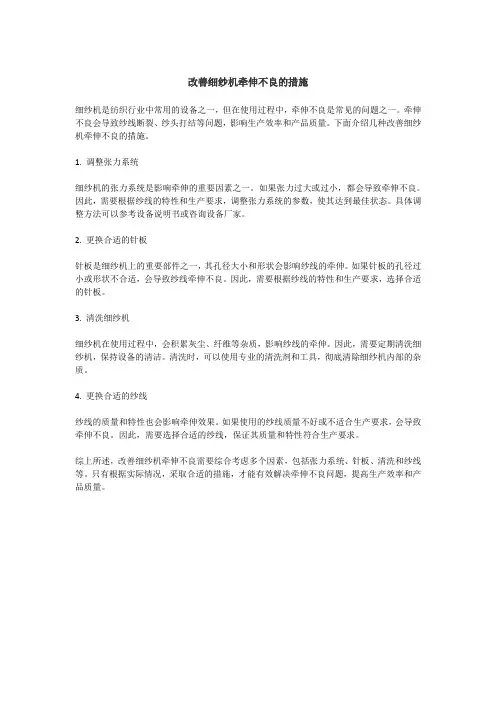

改善细纱机牵伸不良的措施
改善细纱机牵伸不良的措施
细纱机是纺织行业中常用的设备之一，但在使用过程中，牵伸不良是常见的问题之一。
牵伸不良会导致纱线断裂、纱头打结等问题，影响生产效率和产品质量。
下面介绍几种改善细纱机牵伸不良的措施。
1. 调整张力系统
细纱机的张力系统是影响牵伸的重要因素之一。
如果张力过大或过小，都会导致牵伸不良。
因此，需要根据纱线的特性和生产要求，调整张力系统的参数，使其达到最佳状态。
具体调整方法可以参考设备说明书或咨询设备厂家。
2. 更换合适的针板
针板是细纱机上的重要部件之一，其孔径大小和形状会影响纱线的牵伸。
如果针板的孔径过小或形状不合适，会导致纱线牵伸不良。
因此，需要根据纱线的特性和生产要求，选择合适的针板。
3. 清洗细纱机
细纱机在使用过程中，会积累灰尘、纤维等杂质，影响纱线的牵伸。
因此，需要定期清洗细纱机，保持设备的清洁。
清洗时，可以使用专业的清洗剂和工具，彻底清除细纱机内部的杂质。
4. 更换合适的纱线
纱线的质量和特性也会影响牵伸效果。
如果使用的纱线质量不好或不适合生产要求，会导致牵伸不良。
因此，需要选择合适的纱线，保证其质量和特性符合生产要求。
综上所述，改善细纱机牵伸不良需要综合考虑多个因素，包括张力系统、针板、清洗和纱线等。
只有根据实际情况，采取合适的措施，才能有效解决牵伸不良问题，提高生产效率和产品质量。
提高纱线张力的装置
提高纱线张力的装置
提高纱线张力的装置可以有以下几种：
1. 锭子：锭子是纺纱厂中最主要的传动部件之一。
它的作用是通过摩
擦力带动纱线旋转，从而控制纱线的张力。
锭子的转速和稳定性直接
影响着纱线的质量。
2. 锭翼：锭翼是锭子的组成部分，它能够增加纱线的张力。
通过调整
锭翼的大小和形状，可以控制纱线的张力，从而保证纱线的质量。
3. 张力调节器：张力调节器是一种能够自动调节纱线张力的装置，它
可以根据纱线的密度和速度自动调整张力大小，从而保证纱线的质量。
4. 锭子轴承：锭子轴承是锭子的关键部件之一，它能够保证锭子稳定
地转动，从而控制纱线的张力。
如果锭子轴承磨损严重，就会导致锭
子转速不稳定，进而影响纱线的质量。
因此，定期维护和更换锭子轴
承对于保证纱线质量至关重要。
此外，还可以通过以下方式来提高纱线张力：
1. 调整锭子的转速和锭翼的大小，以保持适当的纱线张力。
2. 使用张力调节器来自动调节纱线张力，以保持纱线的质量和稳定性。
3. 定期检查和维护锭子、锭翼和张力调节器等部件，以确保它们能够
正常工作。
4. 使用高质量的原材料和工艺，以保证纱线的质量和稳定性。
总之，提高纱线张力的装置包括锭子、锭翼、张力调节器等部件，通
过调整这些部件的工作状态和定期维护，可以提高纱线的质量和稳定性。
用国产紧密纺纱装置改造环锭纺纱机生产紧密纱
用 国产 紧密纺纱装 置 改造环 锭纺 纱机 生 产 紧密纱
Ya m P r o d u c t io Do m
e s
t ic C o m
R in g S p i n n in g F r a p a c t S p in n in g
n o n
m e
M o d if ie d
w
it h
文 ／杨 志 清
．
本 期 特稿
∽p e
o
∞ cu _ I Fe _ a
r∞
与传统 环 锭 纺 纱 相 比 ： 3
m m
以 上毛 羽 可 降低
60 ％
以
1 3
．
机 械 式 立 体紧密 纺 纱装 置
机 械 式 立 体 紧密 纺 纱 装 置 是 由浙 江 绍 兴 华 裕 纺 机 有
，
、
型
。
其 中c 型 紧密纺 纱 装 置 在 国 内使 用 得 比 较 多 原 因 是 使
，
细 纱 机 型 的 特 点 综 合了原 有 牵 伸系 统 前 罗 拉 驱 动 集 聚 部
分 的 传 动 负荷 原 机 前 罗 拉 扭 矩 增 量 运 行 稳 定 输 出皮 辊 。 a u o ∽p e _ I F e ∞ 【 r 本期 特 稿 的 加 压 对牵 伸部 分 的 影 响 上 皮 辊传 动输 出 皮辊 及 网 格 圈
宜 而 且 也 可 以 取 得 比 较 好 的 效果
，
。
选 用 时 参考
1 1
．
。
1
国产 紧密 纺 装 置 的 类 型 与特点
目前 国 内紧 密 纺 纱 装 置 有 3 种 类 型 ： 即 A 型 B 型 f u c
、
K J F 紧密 纺纱 装 置
Ya m P r o d u c t io Do m
e s
t ic C o m
R in g S p i n n in g F r a p a c t S p in n in g
n o n
m e
M o d if ie d
w
it h
文 ／杨 志 清
．
本 期 特稿
∽p e
o
∞ cu _ I Fe _ a
r∞
与传统 环 锭 纺 纱 相 比 ： 3
m m
以 上毛 羽 可 降低
60 ％
以
1 3
．
机 械 式 立 体紧密 纺 纱装 置
机 械 式 立 体 紧密 纺 纱 装 置 是 由浙 江 绍 兴 华 裕 纺 机 有
，
、
型
。
其 中c 型 紧密纺 纱 装 置 在 国 内使 用 得 比 较 多 原 因 是 使
，
细 纱 机 型 的 特 点 综 合了原 有 牵 伸系 统 前 罗 拉 驱 动 集 聚 部
分 的 传 动 负荷 原 机 前 罗 拉 扭 矩 增 量 运 行 稳 定 输 出皮 辊 。 a u o ∽p e _ I F e ∞ 【 r 本期 特 稿 的 加 压 对牵 伸部 分 的 影 响 上 皮 辊传 动输 出 皮辊 及 网 格 圈
宜 而 且 也 可 以 取 得 比 较 好 的 效果
，
。
选 用 时 参考
1 1
．
。
1
国产 紧密 纺 装 置 的 类 型 与特点
目前 国 内紧 密 纺 纱 装 置 有 3 种 类 型 ： 即 A 型 B 型 f u c
、
K J F 紧密 纺纱 装 置

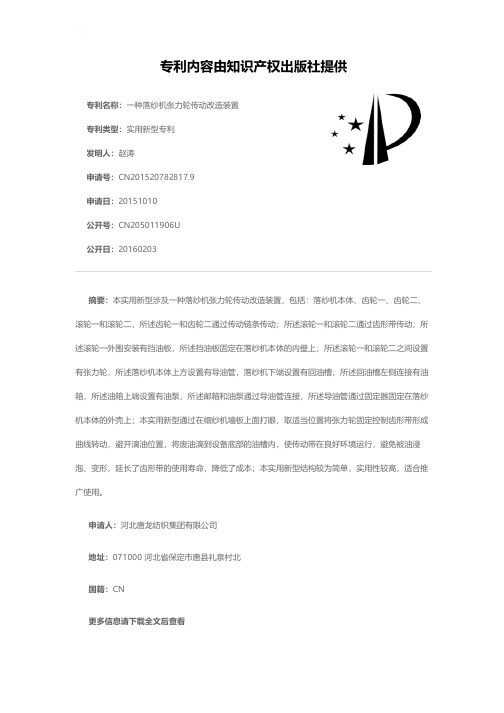

一种落纱机张力轮传动改造装置[实用新型专利]
![一种落纱机张力轮传动改造装置[实用新型专利]](https://img.taocdn.com/s1/m/c44b01ebde80d4d8d05a4f01.png)
专利名称：一种落纱机张力轮传动改造装置专利类型：实用新型专利
发明人：赵涛
申请号：CN201520782817.9
申请日：20151010
公开号：CN205011906U
公开日：
20160203
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种落纱机张力轮传动改造装置，包括：落纱机本体、齿轮一、齿轮二、滚轮一和滚轮二，所述齿轮一和齿轮二通过传动链条传动；所述滚轮一和滚轮二通过齿形带传动；所述滚轮一外围安装有挡油板，所述挡油板固定在落纱机本体的内壁上；所述滚轮一和滚轮二之间设置有张力轮，所述落纱机本体上方设置有导油管，落纱机下端设置有回油槽；所述回油槽左侧连接有油箱，所述油箱上端设置有油泵，所述邮箱和油泵通过导油管连接，所述导油管通过固定器固定在落纱机本体的外壳上；本实用新型通过在细纱机墙板上面打眼，取适当位置将张力轮固定控制齿形带形成曲线转动，避开滴油位置，将废油滴到设备底部的油槽内，使传动带在良好环境运行，避免被油浸泡、变形，延长了齿形带的使用寿命，降低了成本；本实用新型结构较为简单，实用性较高，适合推广使用。
申请人：河北唐龙纺织集团有限公司
地址：071000 河北省保定市唐县礼泉村北
国籍：CN
更多信息请下载全文后查看。
细纱机锭带张力装置的改造
前 后摆 动 ， 现对锭 带张 力 的调节 。 实 ２ ２ 重锤 张 力装置 的缺 陷 ．
的锭带 还能 带动锭 子继 续运转 ， 会产 生弱捻 纱 ， 但 影 响纺 纱质 量 ， 重时 会损 坏重锤 张力 装置 。 严
首 先解 决锭 带 可能 向张 力 轮左 边 跑 偏 、 脱 滑 的问题 。通 过测 量 Ｆ ５ ７型 细纱 机 发 现 ， 力轮 Ａ０ 张 左 边缘距 张力 轮 支 架 的距 离 有 ４ ｍｍ ～５ｍｉ， ｌ 而 １ ．
寿 命 ， 过 对锭 带 传 动 张 力 装 置 进 行 分 析 研 究 ， 锭 带 张 力轮 及 重 锤 张 力 装 置 实 施 改造 并 进 行 了 运 转 试 验 。 结 通 对 果表明 ： 改造 后 锭 带 张 力 均 衡 ， 转 中 不 易 跑 偏 、 脱 ， 速 能 保 持 较 好 的 一 致 性 。 认 为 该 改 造 方 案 简 易 可 行 ， 运 滑 锭 能 够 在提 高细 纱 机 产 质 量 方 面发 挥 较 好 的 作 用 。
第３ ９卷
第 １ 期 １
２１ ０ １年 １ ｉ月
Ｆ即是 张力 轮对 锭带 的有效 张力 。
１ ２ 张 力 轮 改 造 思 路 ．
此 时 ， 测得 张力 轮 左边 缘 距 张 力 轮 支架 的 可
距 离 Ｓ只有 １ｍ ～２ｍｍ， 要 能保 证 两 者 不 接 ｍ 只
在实 际生 产 中 ， 锭带从 张 力轮上 跑偏 、 滑脱 会 造成 锭速 下 降 ， 产生 弱捻 纱 ， 甚至会 将 张力 轮支 臂 拉断， 造成 ４个 锭 子 停 止 运转 而 影 响 到 细纱 机 的
Ｚｈｏ ｕｏ ｉ ｕ Ｓ ｌｎ
（ ｉｎ ｓ ａ ｇ ｈ ｕ Ｔ ｘｉ ｎ ｒ ｎ ｎ ｔ ｕｅ Ｊａ ｇｕＣｈ ｎ Ｚ ｏ ｅｔ ｅａ ｄ Ｇａｍｅ ｔＩｓｉ ｔ） ｌ ｔ
的锭带 还能 带动锭 子继 续运转 ， 会产 生弱捻 纱 ， 但 影 响纺 纱质 量 ， 重时 会损 坏重锤 张力 装置 。 严
首 先解 决锭 带 可能 向张 力 轮左 边 跑 偏 、 脱 滑 的问题 。通 过测 量 Ｆ ５ ７型 细纱 机 发 现 ， 力轮 Ａ０ 张 左 边缘距 张力 轮 支 架 的距 离 有 ４ ｍｍ ～５ｍｉ， ｌ 而 １ ．
寿 命 ， 过 对锭 带 传 动 张 力 装 置 进 行 分 析 研 究 ， 锭 带 张 力轮 及 重 锤 张 力 装 置 实 施 改造 并 进 行 了 运 转 试 验 。 结 通 对 果表明 ： 改造 后 锭 带 张 力 均 衡 ， 转 中 不 易 跑 偏 、 脱 ， 速 能 保 持 较 好 的 一 致 性 。 认 为 该 改 造 方 案 简 易 可 行 ， 运 滑 锭 能 够 在提 高细 纱 机 产 质 量 方 面发 挥 较 好 的 作 用 。
第３ ９卷
第 １ 期 １
２１ ０ １年 １ ｉ月
Ｆ即是 张力 轮对 锭带 的有效 张力 。
１ ２ 张 力 轮 改 造 思 路 ．
此 时 ， 测得 张力 轮 左边 缘 距 张 力 轮 支架 的 可
距 离 Ｓ只有 １ｍ ～２ｍｍ， 要 能保 证 两 者 不 接 ｍ 只
在实 际生 产 中 ， 锭带从 张 力轮上 跑偏 、 滑脱 会 造成 锭速 下 降 ， 产生 弱捻 纱 ， 甚至会 将 张力 轮支 臂 拉断， 造成 ４个 锭 子 停 止 运转 而 影 响 到 细纱 机 的
Ｚｈｏ ｕｏ ｉ ｕ Ｓ ｌｎ
（ ｉｎ ｓ ａ ｇ ｈ ｕ Ｔ ｘｉ ｎ ｒ ｎ ｎ ｔ ｕｅ Ｊａ ｇｕＣｈ ｎ Ｚ ｏ ｅｔ ｅａ ｄ Ｇａｍｅ ｔＩｓｉ ｔ） ｌ ｔ

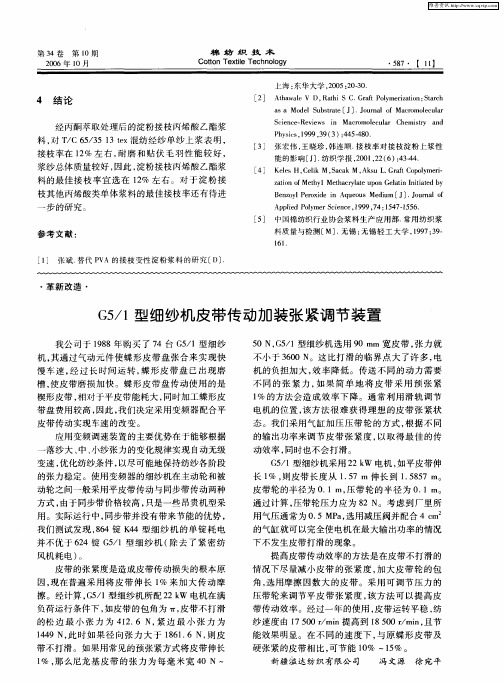

G5／1型细纱机皮带传动加装张紧调节装置
下不发 生皮 带打 滑 的现象 。
提 高皮 带传 动效 率 的方 法是 在皮 带不 打滑 的
情 况下 尽量 减小 皮 带 的 张 紧度 ， 大皮 带 轮 的 包 加 角 ， 用摩擦 因数 大 的 皮 带 。采 用 可调 节 压 力 的 选 压带轮 来调 节平 皮 带 张 紧度 ， 方法 可 以提 高 皮 该
Ｓｃｅ ｃ — ｖｅ ｉ Ｍａ ｒ ｍｏ ｅ ｕａ Ｃｈｅ ｓｒ ａ ｄ ｉｎ ｅ Ｒｅ ｉｗｓ ｎ ｃ ｏ ｌ ｃ ｌｒ ｍｉｔｙ ｎ
Ｐ ｙｉｓ １９ ３ ３） ４ ５ ０ ｈ ｓｃ ，９ ９，９（ ：４ ４８ ．
接 枝率 在 １％ 左 右 ， 磨 和 贴 伏 毛 羽性 能 较 好 ，力的 变化规律 实现 自动 无级 的张力稳 定 。使用 变频 器的 细纱机 在主 动轮 和被
变 速 ， 化纺 纱条件 ， 优 以尽可 能地保 持纺 纱各 阶段 动 轮之 间一般 采用平 皮带 传动 与 同步带 传动 两种
方式 ， 由于 同步带价 格较 高 ， 只是一 些 昂贵机 型采
一
Ｂ ｎｏｌ ｅ ｘｄ ｎＡ ｕ ｏｓＭ ｄｕ Ｊ ． ｏｒａ ｏ ｅｚｙ Ｐ ｒ ｉｅｉ ｑ ｅｕ ｅ ｉ ｏ ｍ［ ］ Ｊｕ ｌ ｆ ｎ
Ａｐｐｉｄ Ｐｏｙ ｒＳ ｅ ｃ １ ９ ７ ： ５ — ５ ｌ ｌｍｅ ｃｉｎ ｅ， ９ ９， ４ １ ４７ １ ５６． ｅ
步 的研究 。
我公 司于 １８ ９ ８年 购 买 了 ７ ４台 Ｇ ／ ５ １型细 纱 ５ Ｇ ／ ０ Ｎ， ５ １型细纱 机选 用 ９ ｍ 宽皮 带 ， ０ｍ 张力 就 不小 于 ３ ０ ６ ０ Ｎ。这 比打 滑 的 临界 点 大 了许 多 ， 电
机， 其通 过 气动 元件 使 蝶 形 皮带 盘 张 合 来实 现 快
提 高皮 带传 动效 率 的方 法是 在皮 带不 打滑 的
情 况下 尽量 减小 皮 带 的 张 紧度 ， 大皮 带 轮 的 包 加 角 ， 用摩擦 因数 大 的 皮 带 。采 用 可调 节 压 力 的 选 压带轮 来调 节平 皮 带 张 紧度 ， 方法 可 以提 高 皮 该
Ｓｃｅ ｃ — ｖｅ ｉ Ｍａ ｒ ｍｏ ｅ ｕａ Ｃｈｅ ｓｒ ａ ｄ ｉｎ ｅ Ｒｅ ｉｗｓ ｎ ｃ ｏ ｌ ｃ ｌｒ ｍｉｔｙ ｎ
Ｐ ｙｉｓ １９ ３ ３） ４ ５ ０ ｈ ｓｃ ，９ ９，９（ ：４ ４８ ．
接 枝率 在 １％ 左 右 ， 磨 和 贴 伏 毛 羽性 能 较 好 ，力的 变化规律 实现 自动 无级 的张力稳 定 。使用 变频 器的 细纱机 在主 动轮 和被
变 速 ， 化纺 纱条件 ， 优 以尽可 能地保 持纺 纱各 阶段 动 轮之 间一般 采用平 皮带 传动 与 同步带 传动 两种
方式 ， 由于 同步带价 格较 高 ， 只是一 些 昂贵机 型采
一
Ｂ ｎｏｌ ｅ ｘｄ ｎＡ ｕ ｏｓＭ ｄｕ Ｊ ． ｏｒａ ｏ ｅｚｙ Ｐ ｒ ｉｅｉ ｑ ｅｕ ｅ ｉ ｏ ｍ［ ］ Ｊｕ ｌ ｆ ｎ
Ａｐｐｉｄ Ｐｏｙ ｒＳ ｅ ｃ １ ９ ７ ： ５ — ５ ｌ ｌｍｅ ｃｉｎ ｅ， ９ ９， ４ １ ４７ １ ５６． ｅ
步 的研究 。
我公 司于 １８ ９ ８年 购 买 了 ７ ４台 Ｇ ／ ５ １型细 纱 ５ Ｇ ／ ０ Ｎ， ５ １型细纱 机选 用 ９ ｍ 宽皮 带 ， ０ｍ 张力 就 不小 于 ３ ０ ６ ０ Ｎ。这 比打 滑 的 临界 点 大 了许 多 ， 电
机， 其通 过 气动 元件 使 蝶 形 皮带 盘 张 合 来实 现 快

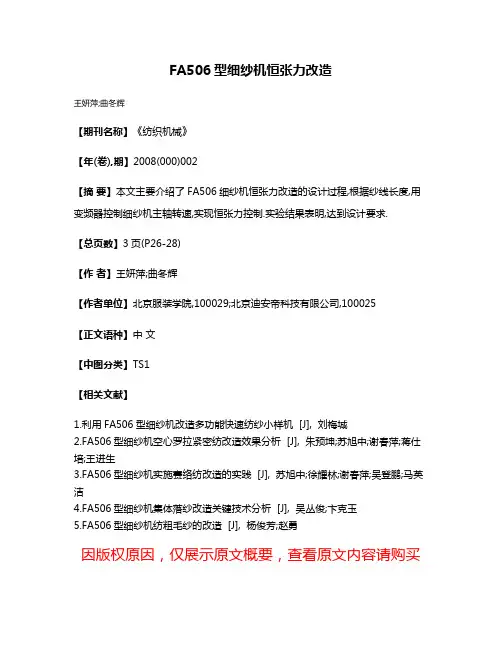

FA506型细纱机恒张力改造
FA506型细纱机恒张力改造
王妍萍;曲冬辉
【期刊名称】《纺织机械》
【年(卷),期】2008(000)002
【摘要】本文主要介绍了FA506细纱机恒张力改造的设计过程,根据纱线长度,用变频器控制细纱机主轴转速,实现恒张力控制.实验结果表明,达到设计要求.
【总页数】3页(P26-28)
【作者】王妍萍;曲冬辉
【作者单位】北京服装学院,100029;北京迪安帝科技有限公司,100025
【正文语种】中文
【中图分类】TS1
【相关文献】
1.利用FA506型细纱机改造多功能快速纺纱小样机 [J], 刘梅城
2.FA506型细纱机空心罗拉紧密纺改造效果分析 [J], 朱预坤;苏旭中;谢春萍;蒋仕培;王进生
3.FA506型细纱机实施赛络纺改造的实践 [J], 苏旭中;徐耀林;谢春萍;吴登鹏;马英洁
4.FA506型细纱机集体落纱改造关键技术分析 [J], 吴丛俊;卞克玉
5.FA506型细纱机纺粗毛纱的改造 [J], 杨俊芳;赵勇
因版权原因，仅展示原文概要，查看原文内容请购买。

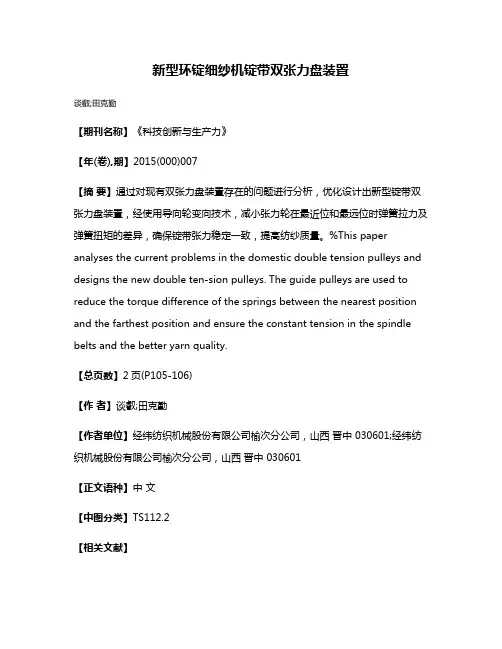

新型环锭细纱机锭带双张力盘装置
新型环锭细纱机锭带双张力盘装置谈叡;田克勤【期刊名称】《科技创新与生产力》【年(卷),期】2015(000)007【摘要】通过对现有双张力盘装置存在的问题进行分析，优化设计出新型锭带双张力盘装置，经使用导向轮变向技术，减小张力轮在最近位和最远位时弹簧拉力及弹簧扭矩的差异，确保锭带张力稳定一致，提高纺纱质量。
%This paper analyses the current problems in the domestic double tension pulleys and designs the new double ten-sion pulleys. The guide pulleys are used to reduce the torque difference of the springs between the nearest position and the farthest position and ensure the constant tension in the spindle belts and the better yarn quality.【总页数】2页(P105-106)【作者】谈叡;田克勤【作者单位】经纬纺织机械股份有限公司榆次分公司，山西晋中 030601;经纬纺织机械股份有限公司榆次分公司，山西晋中 030601【正文语种】中文【中图分类】TS112.2【相关文献】1.环锭细纱机锭带限位器设计及使用体会 [J], 盖英海2.细纱机锭带张力装置的改造 [J], 周锁林3.新型环锭细纱机锭带双张力盘装置 [J], 谈叡;田克勤;4.倍捻锭气圈动力学-气圈与锭盘丝线的形态与张力 [J], 詹葵华;黄民柱;杨军5.新型环锭细纱机的发展和单锭单电机传动装置 [J], 郑可昌因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
sp in d le b e lt lif , sp in d le b e lt ten sion d e v ie e w e re re s ea re h ed . S p in d le b e lt te n s io n w h e e l a n d w e ig h t te n sio n d e v ie e w e re e
力轮 支架 的间隙里 , 且该项 改造 快捷 ! 济 ! 经 方便 " 其次 , 如果锭 带滑 向张力 轮右侧 , 由于右 边缘 没有 高 出工 作面 的栅栏 阻 挡 , 锭 带 就会 滑 到 张力 轮 支 架 上 ,参 照滚 盘结构将 锭带 张力 轮进行 改 造 , 安装
造成 锭速 下降 , 产生 弱捻纱 , 甚 至会 将张力 轮支 臂
的重锤 张力 装置 除 了 张力 轮 及 张力 轮 支 架外 , 还 有支臂 ! 调节 架 ! 平衡 重锤及 支 圈等 " 支 圈固定 于 张力架 轴上 , 调节架较 松弛地 套在 支 圈上 , 由于锭 带张力及 平衡 重锤 的作 用 , 调节 架 可 以绕 支 圈 作 前 后摆 动 , 实现 对锭带 张力 的调节 " 2 .2 重锤 张力装 置的缺 陷
第 39 卷
第 1 期
20 1 1 年 1 1 月
C ot o n T ex t l T e e hn o l gy t ie o
挥 - 织裁 才
#725 # [ 45 1

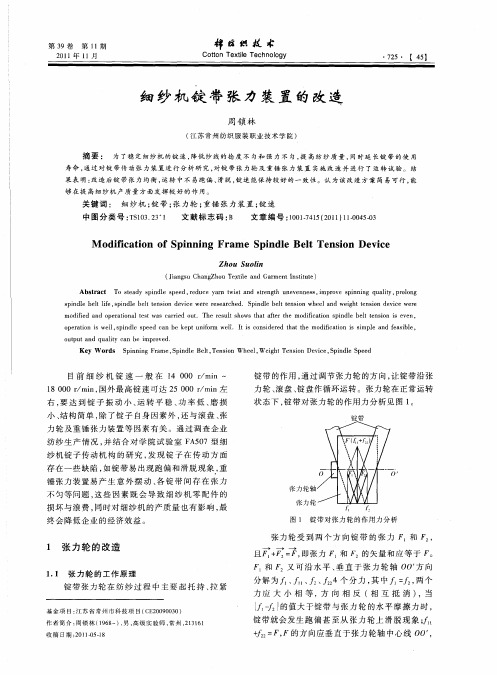

细妙 机锭 带张 力装 置 的改造
周锁 林
(江 苏 常 州 纺 织 服 装 职 业 技 术 学 院 )
摘要:
为 了稳定细纱机 的锭速 , 降低纱线 的捻度 不 匀和强力 不匀, 提 高纺纱质 量, 同时延长锭 带的使 用
影 响纺纱 质量 , 严 重时会损 坏重锤 张力装 置 " 首先 解决 锭带 可 能 向张 力 轮左 边 跑 偏 !滑脱
外 ,还 与重锤 张力 装置有 关系 , 由于 锭带 张力轮 与 重锤 张力装 置是 连 接在 一 起 的 , 锭带 的张 紧 通 过 平衡 重锤 自重 的摆 动拉 力得 以实现 " 现有 细纱 机
存 在一 些缺 陷 , 如锭 带易 出现跑 偏和 滑脱 现象 , 重 锤 张力 装 置易 产 生意 外 摆 动 ! 各锭 带 间存 在 张 力
O
罕{
;. ## 工.# .. ,
不匀 等问题 , 这 些 因 素 既会 导 致 细纱 机 零 配 件 的
损 坏 与 浪 费 , 同 时 对 细 纱 机 的产 质 量 也 有 影 响 , 最
祥 - 供双 术
第 39 卷
第1 期
2 0 11 年 1 1 月
F 即是 张力轮 对锭带 的有效 张力 " 1.2 张 力轮改 造思路
在实 际生 产 中 , 锭带从 张力轮 上跑偏 ! 滑脱会
此时 , 可测得 张 力 轮左 边 缘距 张 力轮 支 架 的 距 离 S 只有 1 m m 一 m m , 只要 能 保 证 两 者不 接 2 触 , 其 间距越 小越好 , 以避 免锭带 滑 入张 力轮与张
张力轮 支架 塑 料圆 片
现有 细纱机 锭带传 动的 张力控 制 都是 由重 锤
张 力装置 实现 的 , 锭带运 转要 求平 稳 .每根锭带 张 ,
力 要 尽 量 一致 , 以 达 到 纺纱 时 捻 度 一 致 的要 求 "
但实 际上 由于各 根锭 带 伸 长率 不 一 样 , 重锤 的张 力也很 难调节 到 相 同 , 再 加 上 重 锤 张 力 装 置 的调 节架 与支圈都 是铸铁 件 , 制 造 比较粗 糙 , 运转 中两 者有较 大的活 动 间 隙 , 调 节 架 的 左 右 摆 动易 造 成 锭 带在 张力 轮 上左 右 滑 移 的现 象 , 尤 其 是 细纱 机
滚 盘 的两边分 别有 高 出工 作 面 7 m m 左 右 防止 锭 带 滑脱 的栅栏 , 我 们对锭 带张力 轮进行 了改造 "
1 .3 张 力轮 改造方 案
类 似滚 盘 的边栅 栏 装 置 " 经过 实 际 测 量 , 锭 带 张
力轮边 侧 最小 直 径 为 6 8 m m , 中间 凸起 部 分 最 大
拉 断 , 造 成 4 个 锭 子 停止 运 转 而影 响 到细 纱 机 的
产 量 " 锭 带跑偏 ! 滑脱 现象在 细纱机 开 ! 车及 电 关 机速 度 发 生 变 化 时 尤 其 容 易 发 生 " 经 过 观 测 发
现 , 主要 是锭带 张力 轮结构设 计存 在缺 陷 , 导致锭 带 在 运转 中会 发生跑偏 现象 " 现有 的锭带 张力 轮 虽 然工 作 面加 工 成 圆弧 状 , 俗 称 / 螂 鱼 背 0, 对 托 持 锭带 有一 定 的作 用 , 但 效 果不 佳 " 鉴 于 细纱 机
张 力轮 支架 的 间隙 较 大 , 较有 可 能 滑人 张 力轮 与
2
2.1
重 锤 张 力 装 置 的 改造
重锤 张力装 置 的作 用 锭带跑 偏 ! 滑脱 除 了 与张 力 轮外 形 结 构 有 关
张 力轮 支架 的 固定 轴上 , 造成 锭 带被 拉 断 甚至 损
坏重 锤 张力 装置 " 另一 种是从 右边 滑 到张力 轮支 架上 , 受 重锤 张力 装置 的影 响 , 挂 在张力 轮支架 上 的锭带 还能带 动锭 子继续 运转 ,但 会产生 弱捻纱 ,
张力轮轴
张力 轮
朋不
肥
云
一o
式
终 会 降低 企业 的经 济效益 "
图 l
锭 带 对 张 力 轮 的作 用 力 分 析
张力 轮受 到 两 个 方 向锭 带 的张 力 F , 和 F :,
1
1.1
张力轮的改造
张 力轮 的工作 原理 锭带 张 力轮在 纺 纱 过 程 中 主要 起 托 持 ! 紧 拉
且 式+式孑, 即 力F:和FZ的 和应等 张 矢量 于F "
比一 } 的值大于锭带与张力轮的水 平摩擦力时 ,
锭 带就 会发生 跑 偏 甚 至从 张 力 轮 上 滑脱 现 象 ; : , f
z f + 2二 , F 的 方 向应 垂 直 于 张 力 轮 轴 中 心 线 O 口 ., F
461
#726 #
C o tto n T e x tile T e e h n o l g y o
锭带 从张 力 轮上 跑偏 !滑脱 有 两 种 情况 " 一 种是 从左 边滑 到锭带 张力 轮与张力 轮支架 的 固定 轴 上 , 这种 情况 主 要 发生 于 棉锭 带 尤其 是 磨 损 了
受到 塑料 圆环阻挡 就不会 滑到 张力 轮支架 上 "
的棉锭 带上 " 由于锭带 比较柔 软 ! 滑 , 张力 轮与 光
轮 支架 的 间隙里 " 解决 的办法是 把锭带 张力 轮拆 下 , 并 卸下轴 头上 的定位 销子 ,取 出轴 承两端 的卡 簧及 挡 圈 , 将 锭带 张力轮 轴抽 出 , 把定位 销眼 加深 2 m m 一3 m m , 然后 通 过 机械 方 法将 轴 切 短 2 m m
一 m m , 用 加工好 的轴按 上述 方 法重 新 组装 好 张 3 力轮 , 改造 好 的张力 轮安装示 意 图见图 2 "
()p e ra tio n 15 w e ll , s p in d le s p e e d e a n b e k e p t u n if rm w ell. o
o u tp u l a n d q u a lity e a n b e im p ro v e (1. K ey W o rds
的 问题 "通 过测 量 F A 50 型 细纱 机发 现 , 张 力轮 7 左边缘 距 张 力 轮支 架 的距 离 有 4 m m 一5 m m , 而 锭带 的 宽度 大 约 为 1 m m , 这 样 当锭带 滑 向张力 0
轮 左边 时 , 就 有 可 能滑脱 而落 人 到 张力 轮 与 张力
直 径为 7 m m , 为 保证 张力 轮 边 栅栏 能 高 出 锭 带 0 工 作面 6 m m 左右 , 可加工 直径 80 m m ! 度 3 m m 厚
左 右的 塑料 圆 片 , 以 同心 圆 的方 式 固定 于 张力 轮
右侧 " 如果 考 虑 节 约 原 材 料 , 也 可 加 工 外 圆 为 80 m m !内圆为 60 m m 左 右 !厚度 为 3 t m 左 右 的 n 塑料 圆环 " 这样 当 锭带 滑 向张力 轮 右 侧 时 , 由于
F , 和 F Z 又 可 沿 水平 !垂 直 于 张 力 轮 轴 0 0 - 向 方
分解 为 石 !关, !儿 !关24 个 分 力 , 其 中 关 二 , 两 个 九
力应 大 小 相 等, 方 向 相 反 ( 相 互 抵 消 ) , 当
基 余项 目 :江 苏 省常 州 市科 技 项 目( CE 2 0900 0 0 3 ) 作 者 简 介 :周 锁 林 ( 196 一 , 男 , 高 级 实 验 师 , 常州 , 21316 8 ) 1 收 稿 I 期 :20 11一5一 J 18
目前 细纱 机 锭 速 一般 在 1 4
00o r m i / n
锭 带 的作用 , 通过 调节 张力 轮 的方 向 , 让锭 带沿 张 力轮 ! 滚盘 ! 锭盘作 循环 运转 " 张力轮 在正 常运 转 状 态下 , 锭带 对 张力 轮的作 用力 分析 见 图 l "
锭带
18 0 00 r m in , 国外最 高锭速 可达 25 00 0 r/ nli 左 / n
Z h oLeabharlann S uo ln iJi gsu C hangZ hou T ext le and G arm en t Insti ute ) an i t
