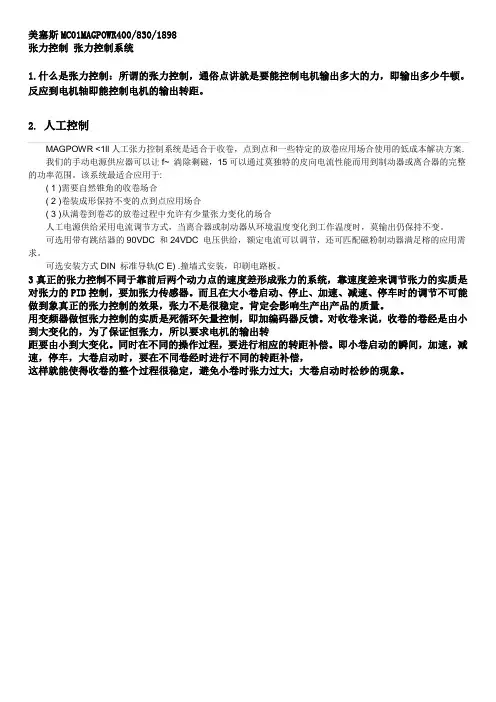

美塞斯MC01MAGPOWR400/830/1898张力控制张力控制系统1.什么是张力控制:所谓的张力控制,通俗点讲就是要能控制电机输出多大的力,即输出多少牛顿。
反应到电机轴即能控制电机的输出转距。
2.人工控制MAGPOWR <1ll人工张力控制系统是适合于收卷,点到点和一些特定的放卷应用场合使用的低成本解决方案.我们的手动电源供应器可以让f~ 淌除剩磁,15可以通过莫独特的皮向电流性能而用到制动器或离合器的完整的功率范围。
该系统最适合应用于:( 1 )需要自然锥角的收卷场合( 2 )卷装成形保持不变的点到点应用场合( 3 )从满卷到卷芯的放卷过程中允许有少量张力变化的场合人工电源供给采用电流调节方式,当离合器或制动器从环境温度变化到工作温度时,莫输出仍保持不变。
可选用带有跳结器的90VDC 和24VDC 电压供给,额定电流可以调节,还可匹配磁粉制动器满足榕的应用需求。
可选安装方式DIN 标准导轨(C E) .撞墙式安装,印刷电路板。
3真正的张力控制不同于靠前后两个动力点的速度差形成张力的系统,靠速度差来调节张力的实质是对张力的PID控制,要加张力传感器。
而且在大小卷启动、停止、加速、减速、停车时的调节不可能做到象真正的张力控制的效果,张力不是很稳定。
肯定会影响生产出产品的质量。
用变频器做恒张力控制的实质是死循环矢量控制,即加编码器反馈。
对收卷来说,收卷的卷经是由小到大变化的,为了保证恒张力,所以要求电机的输出转距要由小到大变化。
同时在不同的操作过程,要进行相应的转距补偿。
即小卷启动的瞬间,加速,减速,停车,大卷启动时,要在不同卷经时进行不同的转距补偿,这样就能使得收卷的整个过程很稳定,避免小卷时张力过大;大卷启动时松纱的现象。
张力控制方案随着工程技术的不断发展,我们对于张力控制的需求也越来越高。
无论是在建筑施工、机械制造,还是电力传输中,张力控制都是至关重要的一环。
本文将介绍一种高效可靠的张力控制方案,以帮助解决相关领域的问题。
一、背景介绍张力控制是指在一定范围内,通过对应力或应变的调节,使得构件或系统保持特定的张力水平。
正确的张力控制可以提高结构、设备或系统的性能和寿命,降低故障和事故的发生率。
因此,设计和实施合适的张力控制方案显得尤为重要。
二、基本原理张力控制的基本原理是通过监测张力水平并根据设定值进行调节。
常见的张力控制方法包括手动调节、基于传感器的反馈控制和自动化控制系统。
1. 手动调节:这种方法适用于一些简单的情况,通过人工调整绳索、链条或缆线的张力来实现控制。
然而,这种方法在长期运行或需要高精度控制的情况下并不适用。
2. 基于传感器的反馈控制:这种方法通过安装张力传感器来监测张力变化,然后将实际张力值与设定值进行比较,并通过调节执行机构来控制张力的变化。
这种方法可以提供高精度的张力控制,并且适用于各种复杂应用。
3. 自动化控制系统:在一些需要大规模张力控制的情况下,引入自动化控制系统是更为有效的方法。
这种系统通常由传感器、执行机构和控制器组成,能够实现实时监测、精确调节和稳定控制,提高工作效率和减少人为错误。
三、具体方案基于对现有张力控制方法的研究和分析,本文提出了一种结合传感器和自动化控制系统的高效张力控制方案。
1. 传感器选择:根据具体应用需求选择合适的张力传感器,如应变传感器、压力传感器或位移传感器等。
传感器的选取应考虑其精度、响应速度和可靠性等因素。
2. 控制器设计:设计一个智能控制器,该控制器能够接收传感器的信号,并根据设定值进行调节。
控制器应具备高精度的数据处理能力和快速的响应速度,以实现准确的张力控制。
3. 执行机构优化:根据具体应用场景选择合适的执行机构,如电机、液压缸或气动装置等,并通过优化其控制算法和传动装置来提高响应速度和控制精度。
第二章 张力控制原理介绍 2.1 典型收卷张力控制示意图22.2 张力控制方案介绍对张力的控制有两个途径,一是可控制电机的输出转矩,二是控制电机转速,对应这两个途径,MD330设计了两种张力控制模式。
1、开环转矩控制模式开环是指没有张力反馈信号,变频器仅靠控制输出频率或转矩即可达到控制目的,与开环矢量或闭环矢量无关。
转矩控制模式是指变频器控制的是电机的转矩,而不是频率,输出频率是跟随材料的速度自动变化。
根据公式F=T/R(其中F为材料张力,T为收卷轴的扭矩,R为收卷的半径),可看出,如果能根据卷径的变化调整收卷轴的转矩,就可以控制材料上的张力,这就是开环转矩模式控制张力的根据,其可行性还有一个原因是材料上的张力只来源于收卷轴的转矩,收卷轴的转矩主要作用于材料上。
MD系列变频器在闭环矢量(有速度传感器矢量控制)下可以准确地控制电机输出转矩,使用这种控制模式,必须加装编码器(变频器要配PG卡)。
2、与开环转矩模式有关的功能模块:1)张力设定部分:用以设定张力,实际使用中张力的设定值应与所用材料、卷曲成型的要求等实际情况相对应,需由使用者设定。
张力锥度可以控制张力随卷径增加而递减,用于改善收卷成型的效果。
2)卷径计算部分:用于计算或获得卷径信息,如果用线速度计算卷径需用到线速度输入功能部分,如果用厚度累计计算卷径需用到厚度累计计算卷径相关参数功能部分。
3)转矩补偿部分:电机的输出转矩在加减速时有一部分要用来克服收(放)卷辊的转动惯量,变频器中关于惯量补偿部分可以通过适当的参数设置自动地根据加减速速率进行转矩补偿,使系统在加减速过程中仍获得稳定的张力。
摩3擦补偿可以克服系统阻力对张力产生的影响。
3、闭环速度控制模式闭环是指需要张力(位置)检测反馈信号构成闭环调节,速度控制模式是指变频器根据反馈信号调节输出频率,而达到控制目的,速度模式变频器可工作在无速度传感器矢量控制、有速度传感器矢量控制和V/F控制三种方式中的任何一种。
第二章 张力控制原理介绍 2.1 典型收卷张力控制示意图22.2 张力控制方案介绍对张力的控制有两个途径,一是可控制电机的输出转矩,二是控制电机转速,对应这两个途径,MD330设计了两种张力控制模式。
1、开环转矩控制模式开环是指没有张力反馈信号,变频器仅靠控制输出频率或转矩即可达到控制目的,与开环矢量或闭环矢量无关。
转矩控制模式是指变频器控制的是电机的转矩,而不是频率,输出频率是跟随材料的速度自动变化。
根据公式F=T/R(其中F为材料张力,T为收卷轴的扭矩,R为收卷的半径),可看出,如果能根据卷径的变化调整收卷轴的转矩,就可以控制材料上的张力,这就是开环转矩模式控制张力的根据,其可行性还有一个原因是材料上的张力只来源于收卷轴的转矩,收卷轴的转矩主要作用于材料上。
MD系列变频器在闭环矢量(有速度传感器矢量控制)下可以准确地控制电机输出转矩,使用这种控制模式,必须加装编码器(变频器要配PG卡)。
2、与开环转矩模式有关的功能模块:1)张力设定部分:用以设定张力,实际使用中张力的设定值应与所用材料、卷曲成型的要求等实际情况相对应,需由使用者设定。
张力锥度可以控制张力随卷径增加而递减,用于改善收卷成型的效果。
2)卷径计算部分:用于计算或获得卷径信息,如果用线速度计算卷径需用到线速度输入功能部分,如果用厚度累计计算卷径需用到厚度累计计算卷径相关参数功能部分。
3)转矩补偿部分:电机的输出转矩在加减速时有一部分要用来克服收(放)卷辊的转动惯量,变频器中关于惯量补偿部分可以通过适当的参数设置自动地根据加减速速率进行转矩补偿,使系统在加减速过程中仍获得稳定的张力。
摩3擦补偿可以克服系统阻力对张力产生的影响。
3、闭环速度控制模式闭环是指需要张力(位置)检测反馈信号构成闭环调节,速度控制模式是指变频器根据反馈信号调节输出频率,而达到控制目的,速度模式变频器可工作在无速度传感器矢量控制、有速度传感器矢量控制和V/F控制三种方式中的任何一种。
张力控制原理教程张力控制是一种常见的控制原理,广泛应用于工业生产中的张力控制设备。
本文将介绍张力控制原理的基本概念、应用领域以及实现方法等内容。
一、张力控制的基本概念张力控制是指通过对拉伸或收缩的材料施加力,使材料保持一定的张力水平。
张力控制的目的是确保材料在生产过程中的稳定运行,避免材料过松或过紧引起的问题。
二、张力控制的应用领域1.包装行业:在印刷、涂覆、贴合等过程中,需要对卷材进行张力控制,以确保产品质量和生产效率。
2.纺织行业:在纺纱、织造、印染等过程中,需要对纱线、织物进行张力控制,以避免出现断纱、断经等问题。
3.金属加工行业:在连续拉拔、连续铸轧、连续热轧等过程中,需要对金属带材进行张力控制,以保证产品的尺寸精度和表面质量。
4.纸张行业:在造纸、印刷等过程中,需要对纸张进行张力控制,以避免出现张力差、翘曲等问题。
5.电子行业:在印刷电路板、光纤制造等过程中,需要对薄膜、线材进行张力控制,以确保产品的可靠性和稳定性。
三、张力控制的实现方法1.传统方法:传统的张力控制方法主要通过机械装置来实现,如张力滚轮、张力锥轮等。
这些装置通过控制滚轮之间的接触压力来调节张力,但存在精度低、响应慢等缺点。
2.电气控制方法:电气控制方法通过检测材料的张力信号,并通过电动机或气缸等执行器来调节张力。
这种方法的优点是精度高、响应快,可实现自动化控制。
常见的电气控制方法包括PID控制、动态张力控制等。
3.光电控制方法:光电控制方法通过光电传感器检测材料的张力变化,并通过控制光源的亮度来调节张力。
这种方法可以较好地适应各种材料的张力控制,但对环境光线干扰比较敏感。
四、张力控制的关键技术1.传感器技术:张力传感器能够测量材料的张力,并将其转化为电信号。
关键是选用合适的传感器,如压电传感器、应变传感器等。
2.控制算法:张力控制的核心是控制算法,常见的控制算法有PID控制、神经网络控制等。
根据实际需求选择合适的控制算法,以实现稳定的张力控制。
标准张力控制控制方式
标准张力控制控制方式有以下几种:
1.直接张力控制:直接张力控制方式是通过直接测量和调节张力
来控制张力。
在控制过程中,控制系统通过传感器实时检测张力值,并根据设定的张力目标值和检测到的实际张力值之间的差值,计算出调节量,然后通过执行机构对张力进行调节。
这种控制方式精度高,响应速度快,适用于高速、高精度的张力控制场合。
2.间接张力控制:间接张力控制方式是通过控制与张力相关的其
他参数来间接调节张力。
例如,通过控制线速度、卷径等参数来调节张力。
这种控制方式结构简单,易于实现,但精度和响应速度相对较低,适用于对张力精度要求不高的场合。
3.补偿控制:补偿控制方式是通过补偿外部扰动或系统参数变化
来提高张力控制的稳定性。
例如,当外部扰动或系统参数变化导致张力波动时,控制系统可以通过补偿控制算法对扰动进行补偿,从而减小张力波动。
这种控制方式适用于存在外部扰动或系统参数变化的场合。
4.自适应控制:自适应控制方式是一种基于系统参数变化的控制
方式。
在控制过程中,控制系统能够自动适应系统参数的变
化,从而减小因参数变化引起的误差。
这种控制方式适用于系统参数变化的场合。
5.模糊控制:模糊控制方式是一种基于模糊逻辑的控制方式。
在
控制过程中,控制系统通过模糊逻辑规则对输入的变量进行处理,从而得到调节量。
这种控制方式能够处理不确定性和非线性问题,适用于复杂的张力控制系统。
以上是标准张力控制控制方式的几种常见类型,具体选择哪种方式需要根据实际应用场景和需求进行选择。
张力控制器的作用
张力控制器是一种用于控制和调整物体的张力或拉力的装置。
它可以对物体施加或减小张力,使其达到预定的需求。
张力控制器的作用有以下几点:
1. 控制物体的张力:张力控制器可以根据需要调整物体上的张力,确保物体的稳定和正常运行。
在一些需要保持恒定张力的应用场景中,如纺织、造纸、印刷等行业,张力控制器能够实时监测并调整物体的张力,使其保持在设定的数值范围内。
2. 保护物体:张力控制器可以防止物体因受到过大的张力而损坏或断裂。
当物体受到外部拉力或重力的作用时,张力控制器可以实时调整物体的张力,使其始终处于合适的张力范围内,避免过度拉伸或断裂。
3. 提高生产效率:张力控制器可以自动监测和调整物体的张力,从而实现自动化生产和提高生产效率。
它可以根据生产过程中物体的速度和张力变化,自动调整张力控制器的输出,使生产过程更加稳定和高效。
4. 提高产品质量:通过控制和调整物体的张力,张力控制器可以确保产品的质量稳定。
在一些需要精确操作和控制张力的行业中,如电子元器件制造、塑料薄膜制造等,张力控制器可以
保证产品的制造质量和一致性。
综上所述,张力控制器在工业生产和科学研究中有着广泛的应
用,可以用于控制和调整物体的张力,保护物体、提高生产效率和产品质量。
张力控制器操作说明1.张力控制器的基本原理2.张力控制器的主要构成张力控制器主要由控制器、感应器和执行器三个部分组成。
其中,控制器负责接收感应器的信号,并根据设定值计算出控制信号;感应器负责检测被处理材料的张力,并将信号传输给控制器;执行器根据控制信号调整卷取或放线装置的工作状态,从而实现对材料张力的控制。
3.张力控制器的操作步骤(1)接通电源并设置参数:将张力控制器连接到电源,根据实际需要设置相关参数,例如材料类型、材料宽度、张力范围等。
(2)安装感应器:根据设备的不同,感应器可以安装在卷取装置或放线装置上。
确保感应器与材料接触良好,并调整感应器的灵敏度,使其能够准确检测到材料的张力。
(3)调整控制器:根据实际情况,调整控制器的工作模式,例如手动模式或自动模式。
手动模式下,操作人员可以通过调节控制器上的按钮或旋钮来实时调整张力;自动模式下,控制器将根据设定值自动调整张力。
(4)监测和调整:在操作过程中,持续监测材料的张力,并根据实际需要进行调整。
如果张力偏高,可以适当减小卷取或放线速度;如果张力偏低,可以适当增加速度或调整卷取或放线装置的工作方式。
(5)记录和分析:定期记录张力控制器的工作参数和材料的张力情况,并进行分析。
根据分析结果,优化操作参数和设备设置,以提高生产效率和产品质量。
4.张力控制器的维护和保养(1)定期检查感应器和控制器的连接线路,确保其正常工作,避免出现松动或短路的情况。
(2)保持操作环境的清洁和干燥,避免灰尘或湿气对设备的影响。
(3)定期进行润滑,确保张力控制器的机械部件正常运转。
(4)定期清洁传感器,以确保其能够准确检测材料的张力。
(5)定期校正控制器,以保证其工作的准确性和可靠性。
总结:张力控制器是一种用于控制张力的设备,在印刷、纺织、电子、包装等行业具有广泛的应用。
其操作相对简单,只需按照步骤进行设置和调整即可。
同时,良好的维护和保养也能够延长设备的使用寿命,提高工作效率和产品质量。
全自动张力控制器原理
张力控制器对在两个加工设备之间作连续运动或静止的被加工材料所受的张力进行自动控制的技术。
在各种连续生产线上,各种带材、线材、型材及其再制品,在轧制、拉拔、压花、涂层、印染、清洗以及卷绕等工序中常需要进行张力控制。
张力控制可以是恒张力控制,也可以是变张力控制。
自动恒张力控制器的工作原理为两只张力检测器测量到实际目标(即测量张力),与人为设定设定所需的工作张力(即设定张力)相比较,如果两个比较的张力相等时,张力控制仪不调节输出比例,而两个比较的张力不等时,张力控制器将判断测定张力大于或小于设定而相应的减小或增大输出比例,从而使测量张力与设定张力保持动态平衡来实现恒张力。
张力控制器的作用包括如下几点:
①保证连续生产加工过程能正常进行,即保证被加工材料在连续生产线的各部位上秒流量相等,从而达到既不堆料也不拉断的要求;
②保证被加工产品的质量,如尺寸精度(厚度、宽度、截面形状等)、平直度、卷绕松紧、外形以及材质性能等达到标准要求。
张力控制系统往往是张力传感器和张力控制器的一种系统集成,其作用主要是实现辊间的同步,收卷和放卷的均匀控制。
精心整理张力控制1.什么是张力控制:所谓的张力控制,通俗点讲就是要能控制电机输出多大的力,即输出多少牛顿。
反应到电机轴即能控制电机的输出转距。
2.3.2.真正的张力控制不同于靠前后两个动力点的速度差形成张力的系统,靠速度差来调节张力的实质是对张力的PID控制,要加张力传感器。
而且在大小卷启动、停止、加速、减速、停车时的调节不可能做到象真正的张力控制的效果,张力不是很稳定。
肯定会影响生产出产品的质量。
4.5.用变频器做恒张力控制的实质是死循环矢量控制,即加编码器反馈。
对收卷来说,收卷的卷经是由小到大变化的,为了保证恒张力,所以要求电机的输出转距要由小到大变化。
同时在不同的操作过程,要进行相应的转距补偿。
即小卷启动的瞬间,加速,减速,停车,大卷启动时,要在不同卷经时进行不同的转距补偿,这样就能使得收卷的整个过程很稳定,避免小卷时张力过大;大卷启动时松纱的现象。
6.7.二.张力控制变频收卷在纺织行业的应用及工艺要求8.9.1.传统收卷装置的弊端10.纺织机械如:浆纱机、浆染联合机、并轴机等设备都会有收卷的环节。
传统的收卷都是采用机械传动,因为机械的同轴传动对于机械的磨损是非常严重的,据了解,用于同轴传动部分的机械平均寿命基本上是一年左右。
而且经常要维护,维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给客户带来了很多的不便。
尤其是纺织设备基本上是开机后不允许中途停车的,如发生意外情况需要停车会造成很大的浪费。
在这种情况下,张力控制变频收卷开始逐渐取代传统的机械传动系统。
11.12.2.张力控制变频收卷的工艺要求13.*在收卷的整个过程中都保持恒定的张力。
张力的单位为:牛顿或公斤力。
14.*在启动小卷时,不能因为张力过大而断纱;大卷启动时不能松纱。
15.*在加速、减速、停止的状态下也不能有上述情况出现。
16.*要求将张力量化,即能设定张力的大小(力的单位),能显示实际卷径的大小。
17.18.3.张力控制变频收卷的优点19.*张力设定在人机上设定,人性化的操作,单位为力的单位:牛顿.20.*使用先进的控制算法:卷径的递归运算;空心卷径激活时张力的线性递加;21.张力锥度计算公式的应用;转矩补偿的动态调整等等.22.*卷径的实时计算,精确度非常高,保证收卷电机输出转矩的平滑性能好。
张力控制方案摘要:张力是指物体上受到的拉力或压力的程度。
在许多工程和制造过程中,控制和调节张力是至关重要的。
本文详细介绍了张力控制的重要性,并提出了几种常见的张力控制方案,包括张力传感器的选择和应用、张力控制系统的设计和调节等,可以帮助读者更好地理解和应用张力控制方案。
1. 引言张力控制在很多工业领域都扮演着重要的角色,例如印刷、纺织、造纸等。
通过控制物体上受到的拉力或压力,可以提高生产效率、减少损耗,并确保产品的质量和稳定性。
本文将介绍几种常见的张力控制方案,以帮助读者更好地了解和应用这些技术。
2. 张力传感器的选择和应用张力传感器是测量物体受力程度的关键设备。
选择合适的张力传感器需要考虑多个因素,包括工作环境、测量范围和精度要求等。
常见的张力传感器包括应变片传感器、扭矩传感器和压电传感器等。
本节将介绍不同类型的张力传感器的原理和特点,并分析其在不同应用场景中的优缺点。
3. 张力控制系统的设计和调节设计一个合理的张力控制系统是确保张力稳定性的关键。
该系统通常由传感器、执行器和控制器等组成。
本节将介绍张力控制系统的基本原理和组成部分,并详细阐述如何调节和控制张力。
其中包括PID控制算法的应用、系统参数的调整和信号处理技术等。
4. 张力控制在印刷行业的应用印刷是一个重要的应用领域,需要对纸张在印刷过程中的张力进行精确控制。
本节将以印刷行业为例,介绍张力控制在印刷过程中的应用。
讨论纸张传输过程中的张力控制策略,以及如何通过调节印刷机的辊子速度和张力传感器的反馈信号来实现稳定的张力控制。
5. 张力控制的挑战和解决方案虽然张力控制非常重要,但在实际应用中也面临一些挑战。
例如,不同材料的张力特性可能存在差异,需要根据具体情况进行调整。
此外,系统的响应速度和稳定性也是关键问题。
本节将探讨这些挑战,并提出相应的解决方案,以帮助读者更好地应对实际问题。
6. 结论本文详细介绍了张力控制的重要性,并提出了几种常见的张力控制方案。
张力控制1. 什么是张力控制:所谓的张力控制,通俗点讲就是要能控制电机输出多大的力,即输出多少牛顿。
反应到电机轴即能控制电机的输出转距。
2.真正的张力控制不同于靠前后两个动力点的速度差形成张力的系统,靠速度差来调节张力的实质是对张力的PID控制,要加张力传感器。
而且在大小卷启动、停止、加速、减速、停车时的调节不可能做到象真正的张力控制的效果,张力不是很稳定。
肯定会影响生产出产品的质量。
用变频器做恒张力控制的实质是死循环矢量控制,即加编码器反馈。
对收卷来说,收卷的卷经是由小到大变化的,为了保证恒张力,所以要求电机的输出转距要由小到大变化。
同时在不同的操作过程,要进行相应的转距补偿。
即小卷启动的瞬间,加速,减速,停车,大卷启动时,要在不同卷经时进行不同的转距补偿,这样就能使得收卷的整个过程很稳定,避免小卷时张力过大;大卷启动时松纱的现象。
二.张力控制变频收卷在纺织行业的应用及工艺要求1.传统收卷装置的弊端纺织机械如:浆纱机、浆染联合机、并轴机等设备都会有收卷的环节。
传统的收卷都是采用机械传动,因为机械的同轴传动对于机械的磨损是非常严重的,据了解,用于同轴传动部分的机械平均寿命基本上是一年左右。
而且经常要维护,维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给客户带来了很多的不便。
尤其是纺织设备基本上是开机后不允许中途停车的,如发生意外情况需要停车会造成很大的浪费。
在这种情况下,张力控制变频收卷开始逐渐取代传统的机械传动系统。
2.张力控制变频收卷的工艺要求* 在收卷的整个过程中都保持恒定的张力。
张力的单位为:牛顿或公斤力。
* 在启动小卷时,不能因为张力过大而断纱;大卷启动时不能松纱。
* 在加速、减速、停止的状态下也不能有上述情况出现。
* 要求将张力量化,即能设定张力的大小(力的单位),能显示实际卷径的大小。
3.张力控制变频收卷的优点* 张力设定在人机上设定,人性化的操作,单位为力的单位:牛顿.* 使用先进的控制算法:卷径的递归运算;空心卷径激活时张力的线性递加;张力锥度计算公式的应用;转矩补偿的动态调整等等.* 卷径的实时计算,精确度非常高,保证收卷电机输出转矩的平滑性能好。
张力控制
张力控制是指在物体或系统中施加力的过程中,控制力的
大小和方向,使物体或系统达到所期望的状态或运动。
以
下是一些常见的张力控制方法:
1. 张力传感器:通过安装张力传感器来实时测量力的大小,然后根据测量结果调整施加力的大小,以达到所需的张力
控制。
2. 张力控制器:使用具有反馈回路的张力控制器,可以根
据实时测量的张力值与期望的张力值之间的差异,调整施
加力的大小和方向,以实现张力的控制。
3. 制动装置:通过应用制动力来调整物体的张力,制动装
置可以通过机械或电子方式控制制动力的大小和方向。
4. 张力调节器:通过调整装置的位置、角度或形状等方式,改变物体上的张力分布,从而实现张力的控制。
5. 反馈控制算法:使用状态反馈或模型预测控制等控制算法,根据物体或系统的动态特性,通过实时的反馈信息来优化控制策略,实现张力的精确控制。
以上是一些常见的张力控制方法,实际应用中,根据具体的情况和需求,可以选择合适的方法来实现张力的控制。
张力控制方法一.控制原理下图是PV800H 所用的钢丝线走线原理图,从右侧放线电机4——> 右侧排线电机6——>通过导论到张力调节电机8——>主辊电机1主辊电机2——>通过导论到张力调节电机7——> 左侧收线侧排线电机5——>左侧收线电机1张力控制基本方案, 电机1,电机2,电机3,电机4伺服工作在速度模式。
电机7,电机8工作在扭矩模式。
电机2,电机5,电机6,工作在位置模式 保持电机1,电机2所带的主辊和电机4,电机3收放线电机的线速度一致。
当线速度绝对一致的情况下张力控制电机7电机8保持抱匝不动,则钢线上的张力T 为0。
假设线速度一致:通过张力调节电机施加一个扭矩M 通过力臂L 转换到导轮上的力就是线的张力T 。
(忽略摩擦力、导轮的大小、摆杆的重量和电机自身的惯量),设作用在滚轮3上的力F 。
L=0.3m (测量得) M=0~30nm (电机输出扭矩)则F=M/L=0~100(n )(力矩:力臂(L)和力(F )的叉乘(M)。
物理学上指使物体转动的力乘以到转轴的距离) 作用在线上的张力T=F/2=0~50(n )计算所得数据和PV800H 所查询的钢线扭矩可设定的范围0~50n 吻合。
FANUC 系统参数查看电机7电机8也工作在扭矩控制模式下。
可以肯定PV800H 是用这个控制方式。
以上是假设线速度一致,张力控制的精度就取决于伺服电机输出的扭矩精度(需要咨询张力检测4张力检测2张力检测1 张力检测3伺服厂家)。
但实际上线速度不可能控制到完全的一致,由于左右收放线桶通过绕线其外径会随时变化。
也就是说收放电机需要跟随外径的变化而变化。
此时如何控制其线速度的统一。
1.通过张力伺服电机的绝对值编码器反馈张力摆杆的实时位置,调整收放线电机的速度。
右侧放线侧:当摆杆往左摆动时,张力过大,电机4线速度太慢。
当摆杆往右摆动时,张力过小,电机4线速度过快。
左侧收线侧:当摆杆往左摆动时,张力过大,电机3线速度太快。
