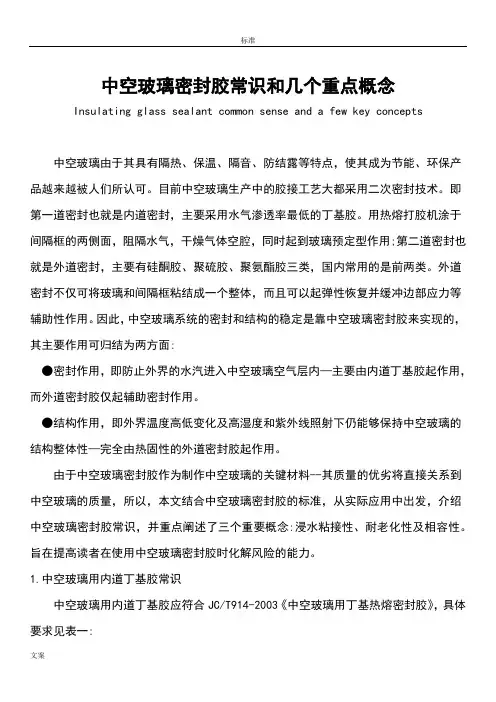

中空玻璃密封胶常识和几个重点概念
Insulating glass sealant common sense and a few key concepts
中空玻璃由于其具有隔热、保温、隔音、防结露等特点,使其成为节能、环保产
品越来越被人们所认可。目前中空玻璃生产中的胶接工艺大都采用二次密封技术。即第
一道密封也就是内道密封,主要采用水气渗透率最低的丁基胶。用热熔打胶机涂于
间隔框的两侧面,阻隔水气,干燥气体空腔,同时起到玻璃预定型作用 ; 第二道密封也就是外道密封,主要有硅酮胶、聚硫胶、聚氨酯胶三类,国内常用的是前两类。外道
密封不仅可将玻璃和间隔框粘结成一个整体,而且可以起弹性恢复并缓冲边部应力等辅
助性作用。因此,中空玻璃系统的密封和结构的稳定是靠中空玻璃密封胶来实现的,其
主要作用可归结为两方面 :
●密封作用,即防止外界的水汽进入中空玻璃空气层内—主要由内道丁基胶起作
用,而外道密封胶仅起辅助密封作用。
●结构作用,即外界温度高低变化及高湿度和紫外线照射下仍能够保持中空玻璃的
结构整体性—完全由热固性的外道密封胶起作用。
由于中空玻璃密封胶作为制作中空玻璃的关键材料 -- 其质量的优劣将直接关系到中空玻璃的质量,所以,本文结合中空玻璃密封胶的标准,从实际应用中出发,介绍
中空玻璃密封胶常识,并重点阐述了三个重要概念: 浸水粘接性、耐老化性及相容性。旨在提高读者在使用中空玻璃密封胶时化解风险的能力。
1.中空玻璃用内道丁基胶常识
中空玻璃用内道丁基胶应符合 JC/T914-2003《中空玻璃用丁基热熔密封胶》,具体要求见表一 :
表一中空玻璃用丁基热熔密封胶的要求及判定规则
序
项目指标判定规则号
1.产品应为细腻、无可见颗粒的
1 外观
均质胶泥 ;
2. 产品颜色为黑色或供需双方商
定的颜色。
2 密度, g/cm
3 规定值± 0.05
3 针入度25℃30~50
4 1/10mm 130℃230~330
5 剪切强度, MPa ≥0.1
6 紫外线照射发雾性无雾
7 水蒸气透过率,
≤1.1 g/m2·d
8 热失重, % ≤0.5 1 .1外观质量外观不符合指标要求,判定该批产品不合格
1.若有两项或两项以上
指标不符合指标要求,则判定该批产品不合格 ; 2.若仅有一项不符合规定,允许在该批产品中加倍抽样进行单项复检,如该项仍不符合规定,该批产品不合格。
从表一的判定规则可看出,该标准对内道丁基胶的外观质量要求非常的严格,不
论胶的其它质量如何,只要目测内道丁基胶的外观,则可直接判定。但笔者对国内多个
品牌内道丁基胶进行检测,发现其外观质量令人堪忧,目测丁基胶内或布满了明显
的颗粒或拉扯时出现间断的不均匀的胶泥,完全不符合外观指标的第 1 条要求。使用这种劣质的丁基胶,是很难保证中空玻璃的气密性和丁基胶胶条在铝间隔条上徐布均匀性的。
1.2 针入度
此项指标表征产品在室温的软硬程度和高温下的热熔性能及流变性能,用于检验
产品在实际应用中的施徐工艺性。常温值 (25 ℃) 表征密封胶在工作时的状态,不能太大
也不能太小 : 过大一方面影响对玻璃和间隔条粘合,另一方面使中空玻璃制作过程中的
合片不易压合,同时,当环境温度较低时,丁基胶过硬,应力易集中造成丁基胶开
裂; 过小则易流淌,夏天温度高时,温度高,丁基胶受热处于熔融状态下,玻璃错位滑
移会造成密封失败,严重者流入中空玻璃间隔层内,从而影响中空玻璃的质量。高温
值(130 ℃) 则表征密封胶在施工时的状态,同样不能太大也不能太小 : 过大易流淌影响挤出成条 ; 过小一方面要提高挤出温度 ( 或提高挤出压力 ) 同时影响对铝条的粘合,然而,丁基胶的徐布温度不能无限大的提高,一般密封胶说明书中要求徐布温度不能超过
160℃,否则胶会焦烧 ; 另一方面,有可能在高速 ( 如≥ 30m/min) 丁基胶徐布机上无法使用——涂不出胶 ( 表现为铝条上不粘有胶 ) 或涂出胶不均匀,铝条上的胶一段一段的。
以笔者之见,在JC/T914-2003 《中空玻璃用丁基热熔密封胶》标准中对130℃时针入度值的上限值的限定为330 也不妥 : 目前市场上较为先进的丁基胶涂布机的涂布速度很
快( 可提高工作效率 ) ,约在 30-35 m/min 之间,如果丁基胶 130℃时针入度值卡在230330 之间,因出胶量太低,则没法在这种先进的设备上使用,而市场上在该种机型上使用
的丁基胶经检测其针入度值都大于 350, 130℃时针入度值不满足 JC/T914-2003《中空玻璃用丁基热熔密封胶》标准的要求,其它指标符合要求,但它却是适用的,符合施
徐工艺。
1.3 剪切强度
此项指标表征产品的力学性能,主要考察产品对基材 ( 玻璃、铝及不锈钢等 ) 的粘接
力的大小,是检测密封胶质量的主要指标。
1.4 紫外线照射发雾性和热失重
紫外线照射发雾性和热失重分别用于考核密封胶的耐老化能力和耐热老化性的
指标。丁基胶经紫外线照射出现发雾或经加热 (130 ℃/50h) 热失重不合格,则说明丁基胶
中含有挥发性的低分子物质。如果建筑物上使用了由这种丁基密封胶制成的中空玻
璃且所选择的干燥剂又没有吸附这些低分子物质能力的3A 分子筛,由于长时间的阳光照射 ( 热和紫外线共同作用 ) ,丁基密封胶中的低分子物质逐渐挥发出来,会在玻璃内
表面形成一层妨碍透视的油膜,影响使用效果。
1.5 水蒸气透过率
此项指标是表征产品的气密性,是确保中空玻璃寿命的重要技术指标之一。一般
认为,与外道密封胶相比,内道丁基胶对中空玻璃的密封寿命的影响占80%。如果使用了水蒸气透过率不合格的丁基胶,用该种丁基胶制成的中空玻璃,没法通过
GB/T11944-2002《中空玻璃》标准中的高温高湿耐久试验: 中空玻璃样品在湿度 >95%, 温度在 (25 ±3) ℃~(55 ±3) ℃之间有规律的变化并进行224 次循环。由于湿度较大,密封胶的水气透过率应较低,否则中空玻璃空气层内有水凝现象。
2中空玻璃用外道密封胶常识
本文介绍的中空玻璃用外道密封胶主要指国内常用硅酮类或聚硫类。其应符合
JC/T486-2001 《中空玻璃用弹性密封胶》标准中的要求,具体见表二:
表二中空玻璃用弹性密封胶的要求及判定规则
技术指标
序
项目PS类SR类号
20HM 12.5E 25HM 20HM 12.5E
1. 产品不应有粗粒、结块和结皮,无
不易迅速均匀分散的析出物。
1外观
2. 双组份产品,两组份应有明显的差
别。
A组份
2 密度, g/cm3规定值± 0.1
B组份
3 粘度( 25℃时)A组份规定值± 10%
Pa·s B组份
4 挤出性(仅单组份), s ≤10
5 适用期, min ≥30
6 表干时间, h ≤2
7
垂直放置≤3mm 下垂度
水平放置不变形
8 弹性恢复率, % ≥60 ≥40 ≥ 80 ≥60 ≥40
23℃ >0 .4 >0 .6
9 拉伸模量, MPa 或\ 或\
-20 ℃ >0 .6 >0。4
位移, % ±20 ±
± 25 ±20
±
10 热压·冷拉后粘结
12.5 12.5 性
破坏性质无破坏
11
热空气一水循环伸长率, % 60 10 100 60 60
后定伸粘结性破坏性质无破坏
紫外线辐照一水伸长率, % 60 10 100 60 60
l2 循环后定伸粘结
破坏性质无破坏
性
13 水蒸气渗透率,
≤15 \ g/m2·d
紫外线辐照发雾
14 性( 仅用于单道密无雾\
封时 )
判 1. 外观质量不符合规定,则判定该批产品不合格;
定 2. 除外观外,其余检验结果有两项或两项以上不符合规定时,判定该
规批产品为不合格 ; 仅有一项不符合规定时,可在同批产品中重新抽样进
则行单项复验,如该项仍不合格,则判定该批产品不合格。
2.1 外观质量
从表二的判定规则可以看出,该标准对中空玻璃用外道密封胶的外观质量要求也是非常的严格的。表三从色泽、细度、气味、气泡、粗粒、结块、结皮、聚集态和有无析出物对市售中空玻璃用硅酮密封胶进行外观质量优劣判定,并进行分析说明。
表三市售中空玻璃用硅酮密封胶外观质量及其分析外观
优劣分析说明质量
A为乳白色的细A白中发灰或白中发
1. 如果硅酮胶的色泽不正常或散发
色黄的膏状物
腻均匀膏状物 ;
泽B黑色稀油物或水样
出哪怕少许的机油味,要谨慎其与丁
B黑色膏状物基胶的相容性 ;
物
2.A 、B两组份粘度悬殊大,由于 B难气A无味A机油味
以混入 A中,易造成 A/B混胶不均匀。
B味轻B味重
味
1. 目测密封胶的外观,是很难判定胶
的细度大小的,需要借助专门的测试细
≤35μm ≥35μm
度
仪器来检验。细度过大,一方面要关
注胶与基材粘附力及粘附性,另一方
面要关注胶是否有分层不均匀现象。
气
无气泡大量气泡
1. 固化后胶层内气泡较多,影响密封泡胶与基材之间的粘结强度,同时,在
间隔层内外压差或湿度差的作用下,
空气中的水分极易通过胶层中的气
孔进入间隔层使中空玻璃露点升高,
中空玻璃过早失效 ;
2. 固化胶表面不光滑,有疙瘩现象。
1. 容易堵塞打胶机 ;
粗无粗粒、结块或结粗粒、结块、结皮或 2. 密封胶的气密性及与基材的粘结粒皮其它机械杂质强度受到影响 ;
3. 固化胶表面不光滑,有疙瘩现象。
聚 1. 容易堵塞打胶机 ;
集无聚集态大量聚集态 2.A/B 混合易造成分散不均匀,从而态影响密封胶与基材的粘结强度。
1. 是否过了保质期或密封胶在保质
析
有不易分散均匀的期内但自身稳定性不好;
出无油状析出物
析出物固化速度、密封胶与基材的粘结强
2.
物
度收到影响。
2.2 施工工艺性
施工工艺性能主要从粘度、挤出性、适用期、表干时间、下垂度等指标进行判定。但施工工艺性能受实际工作环境的温度、湿度和A/B配合比例影响较大。
表四市售中空玻璃用弹性密封胶施工工艺性能
施工工艺性
优分析说明
能
太低 : 不易施徐操作、易下垂变形、混胶易裹进
气泡
粘度,万 cs 25±10 太高 : 出胶慢、混胶难且不均匀、粘附性差、冬
季施工不利
A/B粘度悬殊大 :B 难进入 A中混均匀挤出性 ( 仅单
易挤出难挤出,甚至不能挤出
组份 )
过快 : 易堵塞胶枪、密封胶修整时间短适用期适中
太慢 : 生产效率低
太短 : 不利于密封胶对基材的浸润粘附、适用期初期固化慢短、中空玻璃生产车间温湿度不符合要求
表干时间
太长 : 生产效率低、固化不完全、A/B比例不正常、后期固化快
混胶不均匀、已过保质期
下垂直放置0mm ≥2mm:接缝中的密封胶尺寸难于保障
垂
轻微变形、变形严重 : 接缝中的密封胶尺寸难于水平放置不变形
度
保障
2.3 力学性能
表五几个力学性能术语的定义
术语定义
拉伸至一定伸长率下的应力大小,表征材料抵抗变形拉伸模量能力的大小,模量愈大,愈不容易变形,材料刚性愈
大。
密封材料在拉伸至断裂过程中的单位面积上能够承受
拉伸强度
最大的力
弹性密封材料抵抗外力压入的能力,相对表征材料的
硬度
模量
密封材料在释去所施加引起的变形的外力后,恢复原
弹性恢复率
来形状和尺寸的能力
密封材料在拉断时的伸长率,其值用伸长增量与原长
断裂伸长率
之比的百分数表示
最大位伸强度时 密封材料在拉伸至断裂过程中承受最大应力时的伸长
的伸长率 率
位移能力
接缝发生位移时,密封材料保持有效密封的能力
表六 市售中空玻璃用弹性密封胶力学性能
JC/T486-2001
产品分类 PS 类
SR 类
标准技术要求
产品
模量分级
高模量级 弹性级 高模量级 高模量级 弹性级
分级 位移能力分级
20HM 12.5E 25HM 20HM 12.5E ± 2) ℃
弹性恢复率 ≥60%
≥40%
≥80%
≥60% ≥40%
RT=(23
RH=(50±5)%
拉伸 23℃ ≥0.4 \ ≥0.6 \
模量
-20 ℃
≥0.6
\
≥0.4
\
1. 硬度大,位移能力差;
力学性能差的主要 2. 模量大,弹性恢复率小,伸长率低;
表现
3. 耐老化性能差,尤其是聚硫类中空玻璃密封胶;
4. 对基材破坏为粘结破坏 ( 包括室温放置、热空气 - 水循环后和紫外线辐照-水浸后);
5.拉伸强度小,尤其是浸水后的拉伸强度明显降低。
GB/T11944-2002《中空玻璃》标准中通过密封试验( 真空箱试验 ) 来测试中空玻璃密封胶的软硬程度以及是否存在泄露,由于中空玻璃间隔层内压力大于真空箱内压力,
中空玻璃密封胶的厚度会向外增长,用该方法测量样品厚度增长程度及变形的稳定程
度来总判定用这种密封胶制作的中空玻璃的密封性能。如果中空玻璃密封胶过硬,位
移能力差,用这种密封胶制作的中空玻璃在真空状态下难以适应压差的变化发生相应
的变形而密封失效。
外道密封胶是将组成中空玻璃的各个元件有效的粘结成一个整体,保持中空玻璃
结构的稳定。它必须具备以下性能: 一是较强的粘结性能和机械性能,通过保持一定的强度,避免由于中空玻璃的动静荷载作用产生过量的位移,使内道密封胶能够完成阻
隔水气的功能。二是良好的弹性,当因动荷载引起变形后,应能够恢复初始状态。
JC/T486-2001 《中空玻璃用弹性密封胶》标准中正是通过弹性恢复率和拉伸模量来检
验密封胶上述性能的。但目前国内市售中空玻璃用弹性密封胶大多数属弹性级的模量,
甚至当试件还末拉伸至40%时,试件就已发生破坏了。
JC/T486-2001《中空玻璃用弹性密封胶》标准通过紫外线辐照发雾性来考核单道
密封用密封胶的耐紫外线老化性能,在 GB/T11944--2002《中空玻璃》标准中也通过紫外线辐照试验来考核密封胶的耐紫外线老化能力。标准规定,中空玻璃样品经300W 紫
外灯连续照射 168h 后,在 23±2℃的温度下存放一周,中空玻璃内表面不得有结雾和
有污染的痕迹,密封胶经紫外线照射后应无明显变形和错位。该性能指标不合格,其
中原因之一是使用聚硫胶单道密封并使用3A 或 4A 分子筛干燥剂制作的中空玻璃上。密封胶中含有挥发性的低分子物而干燥剂又没有吸附这些物质的能力造成的。正如前
所述,如果建筑物上使用了这样的中空玻璃,由于长时间的阳光照射,密封胶中的挥
发性溶剂逐渐挥发出来,会在玻璃内表面形成一层妨碍透视的油膜,影响使用效果。
JC/T486-2001《中空玻璃用弹性密封胶》标准通过热压·冷拉后粘结性、热空气- 水循环后定伸粘结性、紫外线辐照 - 水浸后定伸粘结性来综合检测密封胶的耐老化性能。
用此密封胶制作的中空玻璃相应地在 GB/T11944-2002《中空玻璃》标准中用高温高湿耐
久试验、气候循环耐久性试验分别测试密封胶的粘结力、水气透过率和耐户外自然条件( 模拟户外自然条件一年中的四季气候 - 冷、热、风、雨 ) 的能力。
3.简述三个重点概念
3.1 浸水粘结性
用实际使用的密封胶与实际基材粘结制成“工字型”试件( 如图一) ,试件在标准条件下放置 14 天( 双组份 ) ,取一组试件 ( 共 5 个) 浸入温度为 (23 ±2) ℃的蒸馏水中,保持 7 天后取出并在 10 分钟内将试件置入拉力试验机夹具内以 5mm/min的速度拉伸至试件破裂为止。记录每个试件的拉伸粘结强度和粘结破坏面积。该试验用于考核密封
胶与基材的浸水后粘结强度和粘结性是否发生变化及变化多少。
笔者曾经从用户处取回某国外知名品牌双组份硅酮结构胶,此胶标准条件 (23 ±
2℃,50 ±5%)下的拉伸粘结强度和粘结破坏面积均比较优异。但经浸水试验后,无一例外
的均表现为粘结破坏。检测结果见表七。
图一“工字型”拉伸粘结试件
表七某国外知名品牌双组份硅酮结构胶拉伸粘结性检验结果
项目标准规定检验结果单项评定
拉伸粘结强度, MPa ≥0.60 1.024
标准条件
≤5 0
拉粘结破坏面积,%
合格伸拉伸粘结强度, MPa ≥0.45 0.843
90℃
≤5 0
粘粘结破坏面积,%
结拉伸粘结强度, MPa ≥0.45 1.825
-30 ℃
≤5 32
性粘结破坏面积,%
拉伸粘结强度, MPa ≥0.45 0.847
浸水后不合格
粘结破坏面积,%≤5 32
水- 紫外线光拉伸粘结强度, MPa ≥0.45 0.324
照后粘结破坏面积,%≤5 99
水分子渗透至中空玻璃外道密封胶中,会解吸密封胶与基材界面上的密封胶,并
在界面上形成水分子组成的弱界面层,从而导致强度下降和粘结破坏。密封胶的水解稳
定性取决于其化学结构,所用的固化剂类型和总量,以及密封胶的柔韧性等。然而真正
将玻璃安装到窗上以后,水是基本上不能接触到玻璃的端部的,那么为什么还有
的中空玻璃外道密封胶粘结会失效呢 ?这主要是水气的穿透作用,水气分子的颗粒度很小,仅仅几个纳米,且由于水蒸汽的渗透速度比水分子快,因此,密封胶在潮湿空气
中比浸泡在水中的强度下降和粘结破坏得更快。所以,单从标准条件下来检测密封胶
与基材的粘结性是不够的,而实际运用中,很多中空玻璃生产厂家恰恰仅凭此来验证
密封胶是否与基材粘结了以及密封胶拉伸粘结力大小。更有甚者,不管密封胶是否与
实际基材粘结,就直接使用上了。笔者曾经接触过这么一个案例,国内某中等城市一
座投入使用不足半年的 20 层政务办公大楼,其中约有 100 多块双钢、镀膜、弧状的幕墙中空玻璃的外道密封胶与玻璃出现完全不粘结。据中空玻璃生产厂家介绍,此座大楼的所有中空玻璃生产均采用了华亚的硅酮密封胶。中空玻璃生产厂家、门窗厂与华
亚技术服务人员亲临事故现场进行采样,取合格的中空玻璃和不合格的中空玻璃的外
道密封胶分别进行现场燃烧试验: 不合格的外道密封胶燃烧时出现蓝紫色火焰,外层砖红色,而合格的外道密封胶燃烧时出现白烟,亮白色火焰。华亚技术员立即断定,这
两种胶不是同一类型的胶,在场的人员也认同这种断定。后经中空玻璃公司查证,出
现问题的的确不是用华亚的硅酮胶做的,而是后来该公司补片时采用国内某品牌聚硫
胶做的 ( 幕墙中空玻璃不能用聚硫胶,只能用硅酮胶) ,而且使用该胶前也没有做粘结性试验。
表八不同橡胶的燃烧特征[1]
燃烧特征
橡胶名称
燃烧性自熄性火焰特征残渣与气味硅酮橡胶中等有白烟,亮白色火焰白色残渣
聚硫橡胶易无蓝紫色火焰,外层砖红色HS,SO气味
2 2
无烟,淌流,酯型聚氨酯橡胶易无火焰根部呈蓝色,冒泡
有酯的香味
醚型聚氨酯橡胶易无火焰根部呈蓝色,冒泡无烟,淌流
熔化消滴,起丁基橡胶易无黄色火焰,发黑烟
泡聚异丁烯橡胶易无\ \
3.2 耐老化性
中空玻璃安装在建筑外墙上,将承受振动、风压、日照、雨雪、高低温度及大气
压力的交变循环作用,必然拉动中空玻璃单元件的胶粘接缝位移,增大中空玻璃间隔
层内气压同大气压的压差,加速湿气的渗透。据报道,温度每波动 10℃,接缝渗透率大约增加一倍 ; 接缝胶层还要经受日光、风雨、冰雪、盐雾及清洗剂等腐蚀介质的侵蚀,促使密封胶层逐渐老化,力学性能下降,出现软化、龟裂、粉化裂纹甚至脱胶。因此,由于动静载荷组合作用和环境物理一化学因素引起的胶老化所导致的粘结逐渐损耗,
外道密封胶粘结能力的大量丧失导致水渗到裂缝里,结果使水与丁基胶直接接触。因
此,影响中空玻璃的密封寿命关键是密封胶的耐老化性能。
目前,国外的中空玻璃加工,第二道密封采用聚硫密封胶的越来越少,而采用硅
酮密封胶的越来越多。这一方面是因为聚硫橡胶的生产对环境污染比较严重,导致性
能好的聚硫密封胶原料价格较高 ; 另一方面是因为硅酮密封胶具有优异的耐高低温和
耐气候老化性能,大大延长了中空玻璃的使用寿命。硅酮中空玻璃密封胶的主要原材
料为 a,w_二羟基聚二甲基硅氧烷,其分子结构式为 :
主链由 Si-0 链节所组成, -Si 一上两甲基 (CH3-) 可以围绕 Si-0 键自由旋转,所以该
聚合物分子具有较大的柔顺性和具有较低的玻璃化转变温度,因此,硅酮类密封胶耐
低温性能佳 ; 从Si-0 键的键能大小看,其键能为460.5KJ/ mol,这个键能明显高于聚硫胶中 C-S键的 289KJ/mol 和S-S键的 264KJ/mol,硅酮胶的 Si-O-Si 键属于高能键,致使其
具有优异的耐高温性能。又由于a,w_二羟基聚二甲基硅氧烷,主链中无不饱和链及弱键,加之 Si-O-Si 对臭氧、紫外线等作用十分稳定,因此具有优良的耐候性。而聚硫胶
在长期使用中易受分之子链中不稳定的二硫键(S-S) 的影响,由于主链 S-S键或 C-S键的断裂,导致大分子链赋予聚合物的许多优良性能的基础丧失,于是出现一系列的老化
现象,胶层在户外长期暴露时出现压缩和伸长永久变形逐渐增大,硫化物逐渐变硬,
弹性下降和表面出现龟裂、粘结力和粘结性的大量丧失等现象。因此,聚硫胶的抗老
化性能 ( 耐候性 ) 、耐高低温性能不如硅酮胶( 见表九和表十 ) ,是其使用寿命短的根本原因。
表九中空玻璃用弹性密封胶结构、性能比较
编品种
硅酮胶聚硫胶
号结构、性能
1
主要原料结
构
2
化学键、键能Si-O-Si(460.5) S-S(264)
KJ/mol Si-C(318.2) C-S(289)
3 耐低温-60 ℃-40 ℃
4 耐高温180℃长期使用120℃
5 耐紫外线优秀良
表十中空玻璃密封胶性能比较[1]
位移能力弹性
品种
±%
耐紫外线耐臭氧热老化预期寿命恢复率
聚异丁烯胶7 .5 无很好很好很好20年以上
单组份聚硫12.5 一般开裂开裂开裂10年双组份聚硫25 好开裂开裂变韧20年单组份聚氨酯50 很好好好好20年
双组份聚氨酯50 很好极好极好极好20年以上
单/ 双组份硅酮50 很好极好极好极好30年
从双道密封系统的 P1测试也可论证用硅酮胶做外道密封胶比用聚硫胶或聚氨酯
密封寿命长,倘若插角做涂胶处理,则密封寿命是聚硫胶或聚氨酯的二倍还要高。
表十一双道密封系统的 P1测试[2]
常规双道密封中空玻璃类型密封寿命 ( 美国 Pl 检测 )
铝间隔条、聚异丁烯 / 聚硫胶12~18周
铝间隔条、聚异丁烯 / 聚氨酯12~18周
铝间隔条、聚异丁烯 / 硅酮胶、插角未做涂胶处理15~20周
铝间隔条、聚异丁烯 / 硅酮胶、插角做涂胶处理40周以上
Pl 检测为美国材料协会对中空玻璃最严格的检测。它是检测中空玻璃密
封寿命的一种加速老化试验。试验条件为: 高温1400F(60℃) 、连续的
水
备注喷淋 (r.h.100%) 和每平方厘米 2500微瓦的紫外线照射,直至测试到样品的密封失效。该试验结果通过的每一周寿命摸拟自然界中的中空玻璃的一
年寿命。
聚硫胶的耐老化性差导致中空玻璃的密封寿命短已得到同行业的共识,但同是硅
酮中空玻璃密封胶其耐老化性能就一样吗?最近市场上出现多家价格较低( 约5000元/ 组,共计 209L) 的硅酮中空玻璃密封胶,用这些密封胶与丁基胶直接接触做相容性试验,放置 1d, 分离两道密封胶接触面进行观察,发现两道密封胶剥离面丁基胶处有极轻微拉丝、变软现象,指触丁基胶不粘手黑—- 据此现象很难断定外道密封胶是否会对内道丁基胶造成致命危害。
为此,将与该密封胶接触过的丁基胶进行130℃/50h 热失重检测。具体检测结果见表十二:
表十二问题外道硅酮密封胶及与之接触丁基胶热失重检测
硅酮密封胶热失重, % 丁基胶热失重, % 1# 0.79 与1#接触后的丁基胶0.21
2# 5.8 与2#接触后的丁基胶 2.01
3# 4.8 与3#接触后的丁基胶 1.71
\ \ 与硅酮胶未接触过的丁基胶0.19
1#为华亚 HY982-2双组份硅酮中空玻璃密封胶 ;
备注2#和3#为市售价格较低且与丁基胶直接有极轻微拉丝、变软、指触无粘手黑现的外道硅酮胶。
JC/T914-2003《中空玻璃用丁基热熔密封胶》标准中要求丁基胶的热失重≤ 0.5%, 但与问题外道硅酮密封胶 2#或3#接触后,丁基胶的热失重由 0.19%分别增至 2.01%和1.71%。如前所述,热失重用于考核内道丁基密封胶的热老化性,如果热失重不符合要求,内道丁基密封胶中的低分子物质经紫外线照射会使中空玻璃间隔层内发雾。如果
建筑物上使用了这样的中空玻璃,由于长时间的阳光照射,密封胶中的低分子物质逐
渐挥发出来,会在玻璃内表面形成一层妨碍透视的油膜,影响使用效果。由此观之,
外道密封胶的热老化性能差,热失重过高,且这种低分子物质能迁移至内道丁基胶致
使内道丁基的热失重也不合格的话,用这种外道密封胶制成的中空玻璃的密封寿命是
难以保证的。
3.3 相容性
相容性是指密封材料之间或密封材料与基材的接触面( 直接或间接 ) 互不产生有害的物理、化学反应的性能。
图二中空玻璃结构图
从中空玻璃结构图中可知,中空玻璃涉及到相容性种类可归结为 6 种:
①内道密封胶 ( 丁基胶 ) —外道密封胶 ( 聚硫、硅酮、聚氨酯 ) ②中空玻璃建筑安装所用的密封胶 ( 玻璃胶、耐候胶、结构胶等 ) —内、外道密封
胶
③中空玻璃工程用密封胶( 内道、外道、其它密封胶) —结构装配系统用附件 ( 如
密封条、间隔、衬垫条、固定块等橡胶和塑料辅件 ) ④
外道密封胶—间隔框、玻璃⑤内道密封胶—间隔框、玻
璃、插角⑥干燥剂—间隔框、玻璃、内道密封胶、惰性气
体等
①~④为经常出现的种类,不相容的结果导致:
①外道密封胶溶胀、有味、冒油、失粘;
② 道丁基胶有拉丝、变软、热失重增加甚至溶解流消至中空玻璃间隔层
内;③装配附件导致密封胶变色 ( 见表十三 ) 或粘结性丧失;④与实际粘结
基材不粘结,表现为粘结破坏。
表十三中空玻璃工程用密封胶与装配附件颜色变化的判定
级别颜色变化变色描述结果判定
0 无变色颜色无任何变化相容
1 非常轻微的变色只有非常轻微的变化,以至通常无法确定
2 轻微的变色很淡的颜色 -- 通常为黄色
较轻的颜色 -- 通常为黄色、橙色、粉红色或棕
3 明显变色
色不相容
明显的颜色 -- 可能是红色、紫色掺杂着黄色、
4 严重变色
橙色、粉红色或棕色
5非常严重的变色较深的颜色 -- 可能是黑色或其它颜色
与实际基材的粘结中,尤其要注意密封胶与镀膜玻璃的相容性。镀膜玻璃的生产
工艺主要有 :
①线镀膜法 : 真空阴极磁控溅射法 ( 物理气相沉积 ) 、溶胶一凝胶浸镀法和真空蒸发镀
法;
②在线镀膜法 : 固体粉末喷涂法和化学气相沉积法(CVD)。
离线法镀膜玻璃的膜层仍多为“软膜”层,它是在 200-300℃条件下将金属氧化物靶材溅射于玻璃表面形成的镀膜层,因膜层化学和热稳定性差,不能单片使用,必须
加工成中空、夹层等复合产品使用,在中空玻璃装配中,因为中空玻璃密封胶不粘贴
离线法镀膜层,需将边部膜层磨去 ( 除膜宽度为“胶深 +4" ,且除膜要彻底,不允许有
残留膜层 ) 。在线法镀膜法是在浮法玻璃生产线上利用高温热解法生产镀膜玻璃,由于
膜层是在高温下形成的金属氧化物,膜层同玻璃通过化学键结合,成为玻璃表面的一
部分,膜层坚硬耐磨,牢固度好,属“硬膜” ,加工成中空玻璃时无需剔除边部膜层。因此,在实际使用镀膜玻璃时,首先向玻璃厂家了解清楚镀膜玻璃膜层是软膜还是硬
